公布日：2023.03.03
申请日：2021.08.30
分类号：C02F11/12(2019.01)I;C02F11/121(2019.01)I;C02F11/13(2019.01)I;F23G7/00(2006.01)I;F23G5/44(2006.01)I
摘要

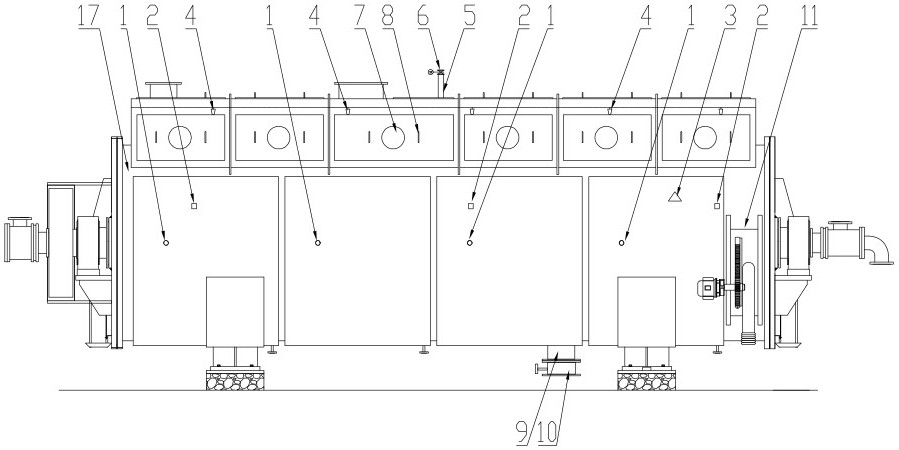

本发明提供了一种用于污泥自持焚烧的圆盘干化机，其能解决传统污泥圆盘干化机污泥处理灵活性差的技术问题。一种用于污泥自持焚烧的圆盘干化机，包括筒体，其特征在于：筒体底部设有固定排料口，固定排料口连接阀门，筒体侧部设有活动排料口，活动排料口安装有调节板、驱动单元和固定单元，出料管与筒体连通，驱动单元用于带动调节板移动以改变出料管在筒体的轴线方向上或圆周方向上的位置，调节板在移动过程中与筒体的侧壁密封配合，固定单元用于将调节板与筒体固定。
权利要求书
1.一种用于污泥自持焚烧的圆盘干化机，包括筒体，其特征在于：所述筒体底部设有固定排料口，所述固定排料口连接阀门，所述筒体侧部设有活动排料口，所述活动排料口安装有调节板、驱动单元和固定单元，所述出料管与筒体连通，所述驱动单元用于带动所述调节板移动以改变出料管在筒体的轴线方向上或圆周方向上的位置，所述调节板在移动过程中与所述筒体的侧壁密封配合，所述固定单元用于将所述调节板与所述筒体固定。
2.根据权利要求1所述的一种用于污泥自持焚烧的圆盘干化机，其特征在于：所述驱动单元包括驱动电机和齿轮，所述筒体位于所述活动排料口的两侧对称地安装有导轨，所述调节板与所述导轨导向配合，所述调节板的外侧面安装有与所述导轨平行设置的齿条，所述驱动电机安装于所述筒体的侧壁，所述驱动电机的输出端安装有与所述齿条啮合的齿轮。
3.根据权利要求1所述的一种用于污泥自持焚烧的圆盘干化机，其特征在于：所述固定单元为锁紧气缸，所述锁紧气缸安装于所述筒体的侧壁，所述锁紧气缸的端部安装有压块。
4.根据权利要求1所述的一种用于污泥自持焚烧的圆盘干化机，其特征在于：所述出料管设有伸缩部。
5.根据权利要求1所述的一种用于污泥自持焚烧的圆盘干化机，其特征在于：所述筒体安装有温度传感器、氧气浓度传感器、粉尘浓度传感器，所述筒体的顶部安装有喷淋管和保护气体接入管。
6.根据权利要求5所述的一种用于污泥自持焚烧的圆盘干化机，其特征在于：所述筒体沿其轴线方向设有两个以上首尾相互连通的分仓。
7.根据权利要求6所述的一种用于污泥自持焚烧的圆盘干化机，其特征在于：各个所述分仓均安装有一个温度传感器，所述筒体的前部、中间、后部的分仓分别安装有一个氧气浓度传感器，所述筒体的后部的分仓安装有一个粉尘浓度传感器。
8.根据权利要求7所述的一种用于污泥自持焚烧的圆盘干化机，其特征在于：所述筒体的内腔顶部从前往后间隔分布有喷淋头，所述喷淋头连接所述喷淋管，所述保护气体接入管位于筒体上部中间位置，所述保护气体接入管外接电磁控制阀。
9.根据权利要求1所述的一种用于污泥自持焚烧的圆盘干化机，其特征在于：所述筒体中上部设置检修窗口，每个检修窗口上加装快开手孔。
发明内容
本发明提供了一种用于污泥自持焚烧的圆盘干化机，其能解决传统污泥圆盘干化机污泥处理灵活性差的技术问题。
其技术方案是这样的，一种用于污泥自持焚烧的圆盘干化机，包括筒体，其特征在于：所述筒体底部设有固定排料口，所述固定排料口连接阀门，所述筒体侧部设有活动排料口，所述活动排料口安装有调节板、驱动单元和固定单元，所述出料管与筒体连通，所述驱动单元用于带动所述调节板移动以改变出料管在筒体的轴线方向上或圆周方向上的位置，所述调节板在移动过程中与所述筒体的侧壁密封配合，所述固定单元用于将所述调节板与所述筒体固定。
进一步的，所述驱动单元包括驱动电机和齿轮，所述筒体位于所述活动排料口的两侧对称地安装有导轨，所述调节板与所述导轨导向配合，所述调节板的外侧面安装有与所述导轨平行设置的齿条，所述驱动电机安装于所述筒体的侧壁，所述驱动电机的输出端安装有与所述齿条啮合的齿轮。
进一步的，所述固定单元为锁紧气缸，所述锁紧气缸安装于所述筒体的侧壁，所述锁紧气缸的端部安装有压块。
进一步的，所述出料管设有伸缩部。
进一步的，所述筒体安装有温度传感器、氧气浓度传感器、粉尘浓度传感器，所述筒体的顶部安装有喷淋管和保护气体接入管。
进一步的，所述筒体沿其轴线方向设有两个以上首尾相互连通的分仓。
进一步的，各个所述分仓均安装有一个温度传感器，所述筒体的前部、中间、后部的分仓分别安装有一个氧气浓度传感器，所述筒体的后部的分仓安装有一个粉尘浓度传感器。
进一步的，所述筒体的内腔顶部从前往后间隔分布有喷淋头，所述喷淋头连接所述喷淋管，所述保护气体接入管位于筒体上部中间位置，所述保护气体接入管外接电磁控制阀。
进一步的，所述筒体中上部设置检修窗口，每个检修窗口上加装快开手孔。
本发明在筒体的底部设置固定排料口和在侧部设置活动排料口，其中，固定排料口用于开机启示时将物料快速清空，以及高负荷运转等紧急情况下的快速排料，活动出料口通过驱动单元带动改变接管的位置，以改变污泥于干化机中的停留时间，改变干化效果，本发明通过固定排料口和活动排料口的设置，不仅能够保证顺利出料，而且能够有效提高污泥处理的灵活性。
（发明人：杨汉文;张飞;李冲;常伟;王瑞;苏力;段锋;范明阳）
