公布日：2023.03.07
申请日：2022.12.30
分类号：E03F5/04(2006.01)I;E03F5/10(2006.01)I;E03F5/14(2006.01)I;E03F3/04(2006.01)I;E03F7/02(2006.01)I;E03F1/00(2006.01)I
摘要
本发明涉及节流井、分流井技术领域，尤其涉及一种用于节流井、分流井安装的一体式集成装置，包括井体、第一腔室与第二腔室，所述井体的内部设置有第一腔室，第一腔室的一侧设置有雨水进水管，第一腔室的上端设置有雨水截流管，雨水截流管的下端固定连接溢流槽，第一腔室的一侧设置有第二腔室。通过本装置，外部蓄水池中的雨水从雨水进水管流入井体内的第一腔室，当第一腔室内的雨水达到设计水位后，第一腔室与第二腔室之间的阻水板通过转轴开启，第一腔室内的雨水流入第二腔室，再通过第二腔室上的第一雨水出水管与第二雨水出水管14排出雨水，实现了治理积水，过滤污泥，有效减少内涝的目的。
权利要求书

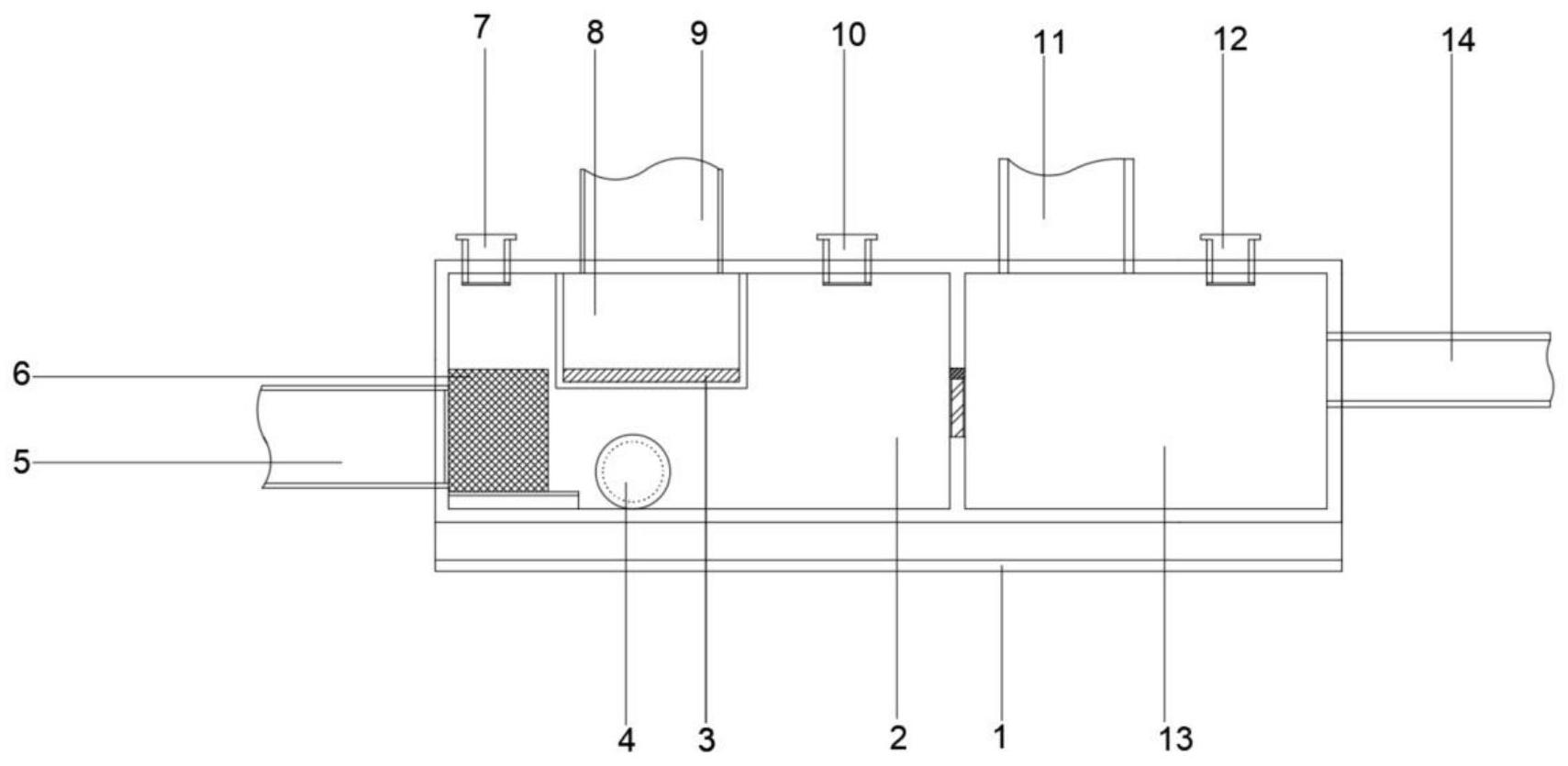

1.一种用于节流井、分流井安装的一体式集成装置，包括井体(1)、第一腔室(2)与第二腔室(13)，其特征在于，所述井体(1)的内部设置有第一腔室(2)，第一腔室(2)的一侧设置有雨水进水管(5)，第一腔室(2)的上端设置有雨水截流管(9)，雨水截流管(9)的下端固定连接溢流槽(8)，第一腔室(2)的一侧设置有第二腔室(13)。
2.根据权利要求1所述的一种用于节流井、分流井安装的一体式集成装置，其特征在于，所述溢流槽(8)的下端设置有溢流堰(3)。
3.根据权利要求1所述的一种用于节流井、分流井安装的一体式集成装置，其特征在于，所述雨水进水管(5)的一侧设置有截污箱体(6)。
4.根据权利要求1所述的一种用于节流井、分流井安装的一体式集成装置，其特征在于，所述第一腔室(2)的内部设置有分流管(4)。
5.根据权利要求1所述的一种用于节流井、分流井安装的一体式集成装置，其特征在于，所述第一腔室(2)与第二腔室(13)之间设置有固定块(15)，固定块(15)的下端通过转轴(16)连接阻水板(17)。
6.根据权利要求1所述的一种用于节流井、分流井安装的一体式集成装置，其特征在于，所述第二腔室(13)的上端设置有第一雨水出水管(11)，第二腔室(13)的一侧设置有第二雨水出水管(14)。
7.根据权利要求1所述的一种用于节流井、分流井安装的一体式集成装置，其特征在于，所述第一腔室(2)的上端设置有第一检修孔(7)与第二检修孔(10)，第二腔室(13)的上端设置有第三检修孔(12)。
发明内容
本发明的目的在于提供一种用于节流井、分流井安装的一体式集成装置，以解决上述背景技术中提出的无法高效的进行排涝、治理雨水，并且不能过滤雨水中的污泥的问题。
为了实现上述目的，本发明采用了如下技术方案：
一种用于节流井、分流井安装的一体式集成装置，包括井体、第一腔室与第二腔室，所述井体的内部设置有第一腔室，第一腔室的一侧设置有雨水进水管，第一腔室的上端设置有雨水截流管，雨水截流管的下端固定连接溢流槽，第一腔室的一侧设置有第二腔室。
作为一种优选的技术方案，所述溢流槽的下端设置有溢流堰。
作为一种优选的技术方案，所述雨水进水管的一侧设置有截污箱体(6)。
作为一种优选的技术方案，所述第一腔室的内部设置有分流管。
作为一种优选的技术方案，所述第一腔室与第二腔室之间设置有固定块，固定块的下端通过转轴连接阻水板。
作为一种优选的技术方案，所述第二腔室的上端设置有第一雨水出水管，第二腔室的一侧设置有第二雨水出水管。
作为一种优选的技术方案，所述第一腔室的上端设置有第一检修孔与第二检修孔，第二腔室的上端设置有第三检修孔。
本发明的有益效果是：
通过本装置，外部蓄水池中的雨水从雨水进水管流入井体内的第一腔室，当第一腔室内的雨水达到设计水位后，第一腔室与第二腔室之间的阻水板通过转轴开启，第一腔室内的雨水流入第二腔室，再通过第二腔室上的第一雨水出水管与第二雨水出水管14排出雨水，雨水进水管一侧的截污箱体可以有效过滤外部蓄水池中雨水内的污泥进入第一腔室，实现了治理积水，过滤污泥，有效减少内涝的目的。
（发明人：吴磊）
