公布日：2023.11.17
申请日：2023.07.28
分类号：E03F1/00(2006.01)I;E03F3/00(2006.01)I;E03F3/06(2006.01)I;E03F5/10(2006.01)I
摘要

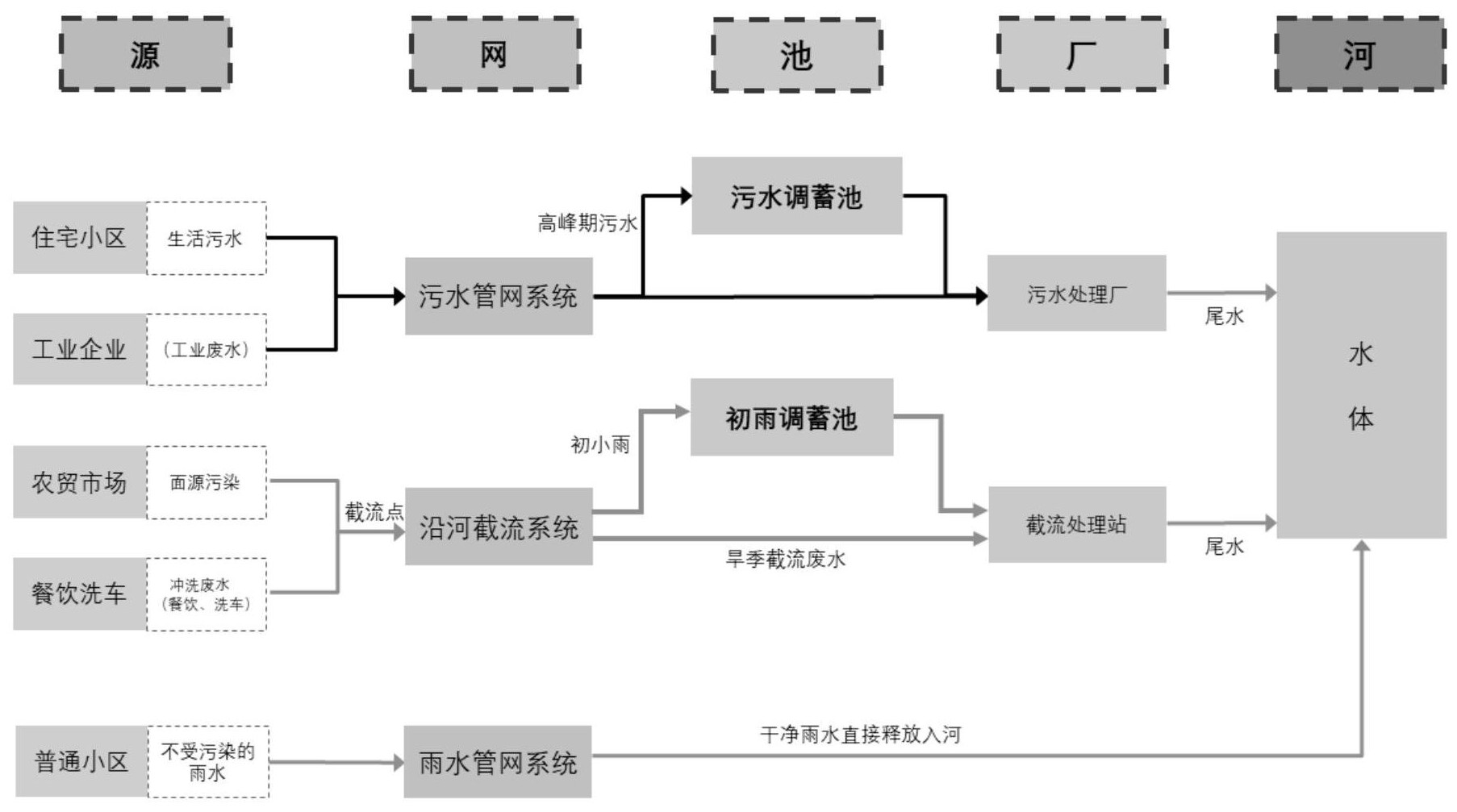

本发明公开了基于“三水分离”的高密度建成区污水收集提质增效方法，包括建立污水系统：将流域内所有市政污水管网搭建起网络，建成封闭的管网系统，终端为污水处理厂；建立雨水系统：针对流域内各个地块排出的不受污染雨水，建成通畅的雨水管道、明沟、暗渠，包括在流域内补充管渠，关闭雨污混接点，终端为池塘、湖泊和河流水体；建立截流系统：对存在面源污染的地块进行梳理，对排水路径中的初小雨和旱季废水进行截流收集，包括改造截流管、封堵市政污水通道，终端为截流处理站。通过建立“封闭的污水系统、开放的雨水系统、高效的截流系统”，避免不同系统之间相互连通，不同类型的来水各行其道，有效促进污水收集提质增效。
权利要求书
1.基于“三水分离”的高密度建成区污水收集提质增效方法，其特征在于：包括以下步骤：S1：建立污水系统：将流域内所有市政污水管网搭建起网络，建成封闭的管网系统，包括在流域内建新管、修旧管、关闭雨污混接点，终端为污水处理厂，针对污水量的大小进行区分，对于峰值流量较大的污水管，在管网中设置污水调蓄池进行削峰处理后再进入污水处理厂，对于峰值流量一般的污水管，管网直接进入污水处理厂；S2：建立雨水系统：针对流域内各个地块排出的不受污染雨水，建成通畅的雨水管道、明沟、暗渠，包括在流域内补充管渠、关闭雨污混接点，终端为池塘、湖泊和河流水体；S3：建立截流系统：对存在面源污染的地块进行梳理，对排水路径中的初小雨和旱季废水进行截流收集，包括改造截流管、封堵市政污水通道、新建截流处理站，终端为截流处理站，对于污染负荷较低、水量较小的冲洗废水，直接通过截流管网进入截流处理站处理，对于污染负荷较低、水量较大的初小雨面源污染，先进入初雨调蓄池进行水量调蓄，调蓄后再通过截流管网进入截流处理站处理。
2.根据权利要求1所述的基于“三水分离”的高密度建成区污水收集提质增效方法，其特征在于：所述步骤S1中的建新管，是在流域内总体规划、污水专项规划的指导下新建污水管网，在服务范围内现状污水管网调查、勘测、研究的基础上，结合周边污水处理厂及配套干管情况对新建管网的收集水量、路由选择进行统一规划、远近结合；根据管线沿线现场实际情况，合理选择管线路由、施工方式和管线跨越障碍物的敷设方式。
3.根据权利要求1所述的基于“三水分离”的高密度建成区污水收集提质增效方法，其特征在于：所述步骤S1中的修旧管，首先，对老旧管网的淤积、堵塞进行清除，对DN800mm及以下的污水管，采用机械清理淤泥，用高压水枪冲洗管内积泥后采用吸污车吸泥，同时清理管内砂石，对DN800mm以上污水管，采用人工清理管内淤泥、砂石，装填入袋后采用密闭运输车运走；其次，对老旧管网进行问题排查，通过CCTV闭路电视对干管进行可视化检测和排查，形成检测评估报告及检测视频；最后，根据评估报告对破损、渗漏等结构性缺陷管段进行修复，采用开挖修复与非开挖修复两种方式，开挖修复是对缺陷管段进行翻建处理，用新管道代替缺陷管段，非开挖修复是采用紫外光原位固化修复、人工喷涂法、点状法技术及热塑固化修复技术对缺陷管段进行局部或整体修复。
4.根据权利要求1所述的基于“三水分离”的高密度建成区污水收集提质增效方法，其特征在于：所述步骤S2中的补充管渠，是在流域内总体规划、雨水专项规划的指导下补充建设雨水管道或者沟渠，同时结合区域内不同雨水汇水区域和现状雨水管网的基本情况，补充雨水管渠的规模、路由以及对应工程量。
5.根据权利要求1所述的一种基于“三水分离”的高密度建成区污水收集提质增效方法，其特征在于：所述步骤S3中面源污染的地块包括洗车店、餐饮一条街、农贸市场。
发明内容
为了解决上述问题，本发明提供了一种基于“三水分离”的高密度建成区污水收集提质增效方法，通过建立“封闭的污水系统、开放的雨水系统、高效的截流系统”，避免不同系统之间相互连通，不同类型的来水各行其道，在“污水封闭运输、雨水通畅排空”的基础上，构建“高效运行的截流系统”，使整个污水收集系统达到“晴天不溢流、雨天少溢流”的工程效果，有效促进污水收集提质增效。
本发明是通过如下技术方案予以实现的。
基于“三水分离”的高密度建成区污水收集提质增效方法，包括以下步骤：
S1：建立污水系统：将流域内所有市政污水管网搭建起网络，建成封闭的管网系统，包括在流域内建新管、修旧管、关闭雨污混接点，终端为污水处理厂，针对污水量的大小进行区分，对于峰值流量较大的污水管，在管网中设置污水调蓄池进行削峰处理后再进入污水处理厂，对于峰值流量一般的污水管，管网直接进入污水处理厂；
S2：建立雨水系统：针对流域内各个地块排出的不受污染雨水，建成通畅的雨水管道、明沟、暗渠，包括在流域内补充管渠、关闭雨污混接点，终端为池塘、湖泊和河流水体；
S3：建立截流系统：对存在面源污染的地块进行梳理，对排水路径中的初小雨和旱季废水进行截流收集，包括改造截流管、封堵市政污水通道、新建截流处理站，终端为截流处理站，对于污染负荷较低、水量较小的冲洗废水，直接通过截流管网进入截流处理站处理，对于污染负荷较低、水量较大的初小雨面源污染，先进入初雨调蓄池进行水量调蓄，调蓄后再通过截流管网进入截流处理站处理。
进一步地，所述步骤S1中的建新管，是在流域内总体规划、污水专项规划的指导下新建污水管网，在服务范围内现状污水管网调查、勘测、研究的基础上，结合周边污水处理厂及配套干管情况对新建管网的收集水量、路由选择等进行统一规划、远近结合；根据管线沿线现场实际情况，合理选择管线路由、施工方式和管线跨越障碍物的敷设方式。
进一步地，所述步骤S1中的修旧管，首先，对老旧管网的淤积、堵塞进行清除，对DN800mm及以下的污水管，采用机械清理淤泥，用高压水枪冲洗管内积泥后采用吸污车吸泥，同时清理管内砂石，对DN800mm以上污水管，采用人工清理管内淤泥、砂石，装填入袋后采用密闭运输车运走；其次，对老旧管网进行问题排查，通过CCTV闭路电视对干管进行可视化检测和排查，形成检测评估报告及检测视频；最后，根据评估报告对破损、渗漏等结构性缺陷管段进行修复，采用开挖修复与非开挖修复两种方式，开挖修复是对缺陷管段进行翻建处理，用新管道代替缺陷管段，非开挖修复是采用紫外光原位固化修复、人工喷涂法、点状法技术及热塑固化修复技术对缺陷管段进行局部或整体修复。
进一步地，所述步骤S2中的补充管渠，是在流域内总体规划、雨水专项规划的指导下补充建设雨水管道或者沟渠，同时结合区域内不同雨水汇水区域和现状雨水管网的基本情况，补充雨水管渠的规模、路由以及对应工程量。
进一步地，所述步骤S3中面源污染的地块包括洗车店、餐饮一条街、农贸市场。
本发明的有益效果是：
1、本发明提出的基于“三水分离”的高密度建成区污水收集提质增效方法，针对高密度建成区，打破原治水只强调雨污分流工程的治理模式，系统提出“三水分离”手段，通过建立“封闭的污水系统、开放的雨水系统、高效的截流系统”三步逐级推进污水收集处理提质增效，实现污水处理厂进厂浓度和河道水质“双提升”的目标，为全国污水收集处理提质增效提供可复制的经验。
2、本发明提出的封闭的污水系统，是将流域内所有污水管网搭建起网络，建成封闭、完善的管网系统；主要包括在流域范围内建新管、修旧管、关闭雨污混接点，确保污水在一个封闭的系统内顺利输送至污水处理厂，最终形成完整的源头收集、主管封闭、终端入厂的污水收集系统。
3、本发明提出的开放的雨水系统，是针对流域内各个地块排出的不受污染的雨水，建成通畅的雨水管道、明沟、暗渠等雨水系统，主要包括在流域范围内补充管渠、关闭雨污混接点，确保雨水路径排放通畅，最终排至池塘、湖泊和河流等水体，最终形成四通八达的、出口开放的雨水系统。
4、本发明提出的高效的截流系统，是对农贸市场、餐饮店、洗车店等存在面源污染的地块进行梳理，对排水路径中的初雨和旱季废水进行截流收集，排入截流处理站，主要包括改造截流管，新建截流处理站，确保市政污水不再进入截流管，截流水不再进入污水处理厂，最终形成高效收集、低频溢流的截流系统。
（发明人：甄万顺;任珂君;赵思远;唐颖栋;熊武芳;张子鹏;张澜清）
