公布日：2023.03.03
申请日：2021.08.28
分类号：C02F11/13(2019.01)I;C02F11/122(2019.01)I
摘要
本发明提供了一种用于污泥脱水系统的自动脱水装置，主要包括固定框架，传动机构，脱水机构，供热系统，控制机构，抽水泵。脱水机构由压台、供热系统，抽水泵组成。在压台挤压的同时供热系统产热，除去的水一部分由抽水泵抽离，一部分直接流入水槽。可实现各城市污泥的有效处理，实现现有电厂等资源的有效利用，减少能源消耗，实现节能减排，具备显著的环境效益、社会效益、经济效益。
权利要求书
1.根据权利要求1所述的自动脱水装置，其特征是，所述的固定框架有四个圆柱作为支撑梁，所述圆柱上有一可移动的套筒，套筒与圆柱采用螺栓连接，可根据所选圆柱上不同的螺栓孔，使得装置可调节整体垂直位置。
2.根据权利要求1所述的自动脱水装置，其特征是，所述的传动机构由齿轮、传动杆杆组成，传动装置通过双联齿轮与控制系统之间采用皮带连接。
3.根据权利要求1所述的自动脱水装置，其特征是，所述的脱水机构由压台、供热系统，抽水泵组成。在压台挤压的同时供热系统产热，除去的水一部分由抽水泵抽离，一部分直接流入水槽。
4.根据权利要求1所述的自动脱水装置，其特征是，所述的供热系统由电热棒和风扇组成。电热棒和风扇的功率可根据压台处于的状态调节。
5.根据权利要求1所述的自动脱水装置，其特征是，所述的控制系统由步进电机、单片机组成。步进电机与齿轮相连，单片机控制步进电机正转、反转，电热棒与风扇的功率大小。
6.根据权利要求1所述的自动脱水装置，其特征是，所述的抽水泵动力由步进电机通过皮带传动提供，与双联齿轮的轴连接，固定在装置侧面。
发明内容：
本发明目的是提供一种用于污泥脱水处理系统的压力机械装置，能够使污泥进行脱水，并且通过加热装置和端泵对污泥进行烘干和抽水。
本发明提供了一种用于污泥脱水系统的压力机械装置，主要分为固定框架，传动机构，脱水机构，供热系统，控制机构，抽水泵(1)。

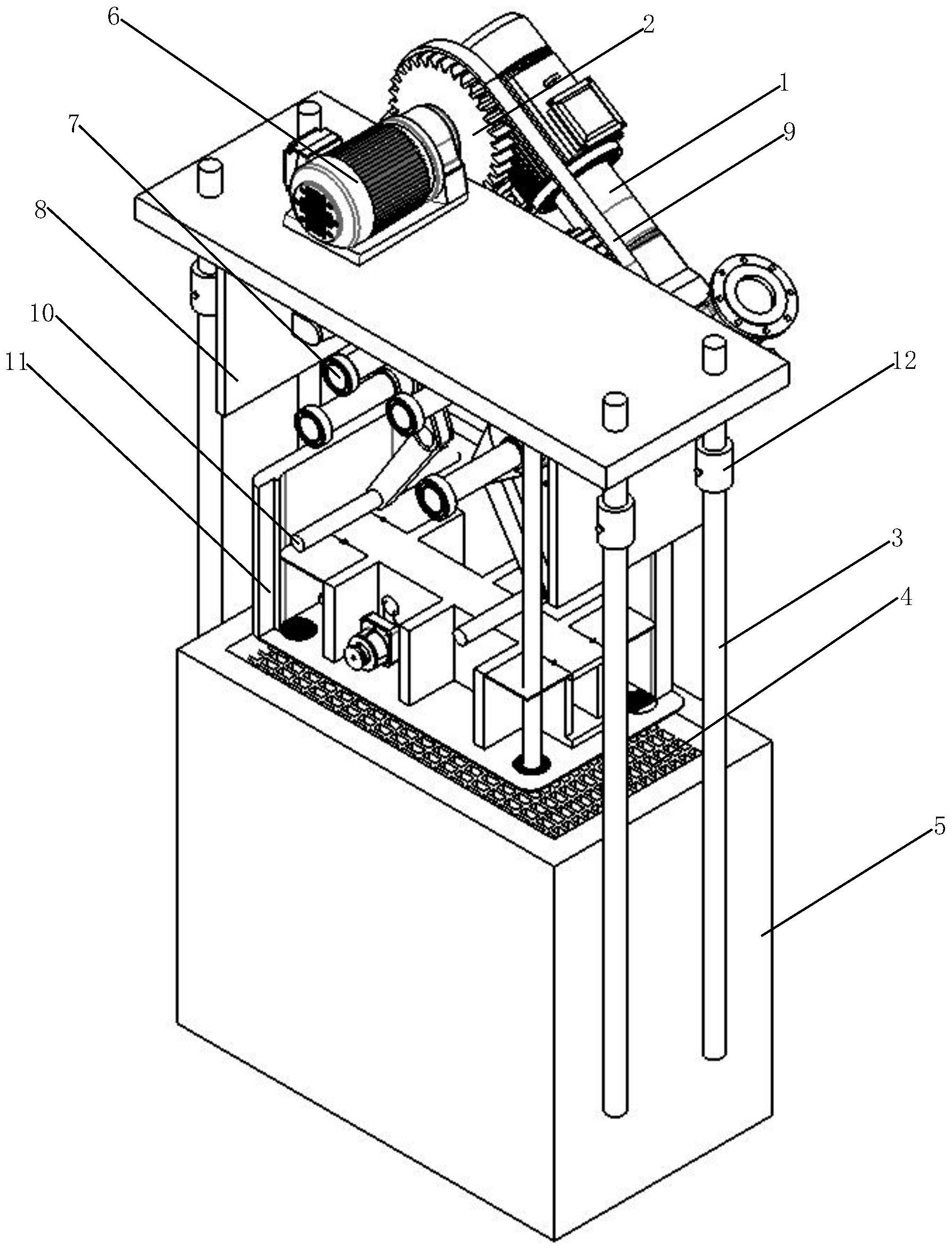

所述自动脱水装置包括圆柱(3)、套筒(12)、上壳(8)、小齿轮(13)、从动轮(20)、连轴(14)、三角杆(18)、连接齿轮(19)、传动杆(17)、固定轴(7)、锚点(16)、压台(11)、滤网(4)、出风口(21)、供电机(22)、隔板(23)、电热棒(24)、风扇(25)、水槽(5)、主齿轮(2)、皮带(9)、步进电机(6)、连杆(10)、主轴(26)、传动齿轮(27)、出水口(29)、进水口(31)、底座(32)、工作区(28)、叶轮(30)、支撑杆(15)、从动齿轮(33)、圆形滤网(34)、抽水管(35)。
所述压力机械装置装置工作时，单片机控制步进电机(6)的功率以及转向，步进电机(6)与主齿轮(2)相连接，带动主齿轮(2)转动，通过皮带(9)带动传动齿轮(27)转动，传动齿轮(27)与小齿轮(13)组成双联齿轮，不产生相对转动，小齿轮(13)与连接齿轮(19)、从动齿轮(33)啮合，连接齿轮(19)固定在在三角杆(18)且通过固定轴(7)固定在上壳(8)上，使三角杆(18)和连接齿轮(19)只能绕固定轴(7)转动。三角杆(18)一端通过锚点(16)铰接在侧壁上，另一端与传动杆(17)相连。传动齿轮(27)与小齿轮(13)组成的双联齿轮转动时，带动三角杆(18)两端摆动，使传动杆(17)向上向下移动。传动杆(17)下端通过连杆(10)与压台连接，使得压台向上向下移动。
上壳(8)内的传动装置呈对称分布，使机构向下传递的力始终垂直，让压台在挤压污泥时使污泥受力均匀。步进电机(6)带动主齿轮(2)正向转动控制压台(11)向下移动，步进电机(6)带动主齿轮(2)反向转动控制压台(11)向上移动
压台内的供热系统由电机(24)同时给电热棒(24)通电加热，给风扇(25)供电，通过电热棒(24)加热使空气变热，风扇(25)将热空气吹到出风口(21)。单片机控制步进电机(6)转向和电机(24)功率，步进电机正转时电机(24)提供较小功率，使压台在挤压滤网(4)上的污泥时，也能给污泥加热去除一部分水分；步进电机反转使压台与滤网(4)有一段距离时，电机(24)提供较大的功率，使热空气充满在滤网上烘干污泥。出风口(21)处有一圆形滤网(34)，用于防止污泥进入出风口(21)。出风口(21)上方有一隔板(23)，隔板(23)可打开，方便清理进入出风口(21)内的一些细小的污泥。
污泥除去除去的水一部分流入下方水槽(5)，一部分由抽水泵(1)通过抽水管(35)抽离。抽水泵(1)固定在自动脱水装置侧边，主轴(26)连接着抽水泵(1)和传动齿轮(27)与小齿轮(13)组成的双联齿轮，主轴(26)带动抽水泵(1)内部工作区(28)与叶轮(30)工作。抽水管(35)与抽水泵(1)的进水口(31)连接，抽离的水由出水口(29)排出。
（发明人：高永琳;历福贵）
