公布日：2023.04.04
申请日：2022.06.10
分类号：B01D21/02(2006.01)I;B01D21/24(2006.01)I;C02F9/00(2023.01)I;C02F103/28(2006.01)N
摘要
本发明公开了一种枕包原纸加工用造纸废水处理沉淀池，所述沉淀池内部设置有浮板，所述浮板中心对接有抽液头，所述抽液头顶端对接有波纹管，所述波纹管另一端对接有抽液管，所述抽液管的另一端与外部设置的抽液泵抽液端相对接，所述沉淀池底部中心对接有排料管，所述排料管整体呈“L”型，所述排料管内部设置有第一绞龙和第二绞龙。本发明提供的一种枕包原纸加工用造纸废水处理系统及其沉淀池沉淀操作时，浮板浮在废水表面，波纹管可自由伸长，启动抽液泵持续抽取上层清液，浮板会跟随液面下降，待上层液面抽完后，启动驱动电机带动第一绞龙和第二绞龙转动，进而将沉淀的物料排出，完成沉淀及其排出操作，操作更加方便固液分离处理更简明。
权利要求书

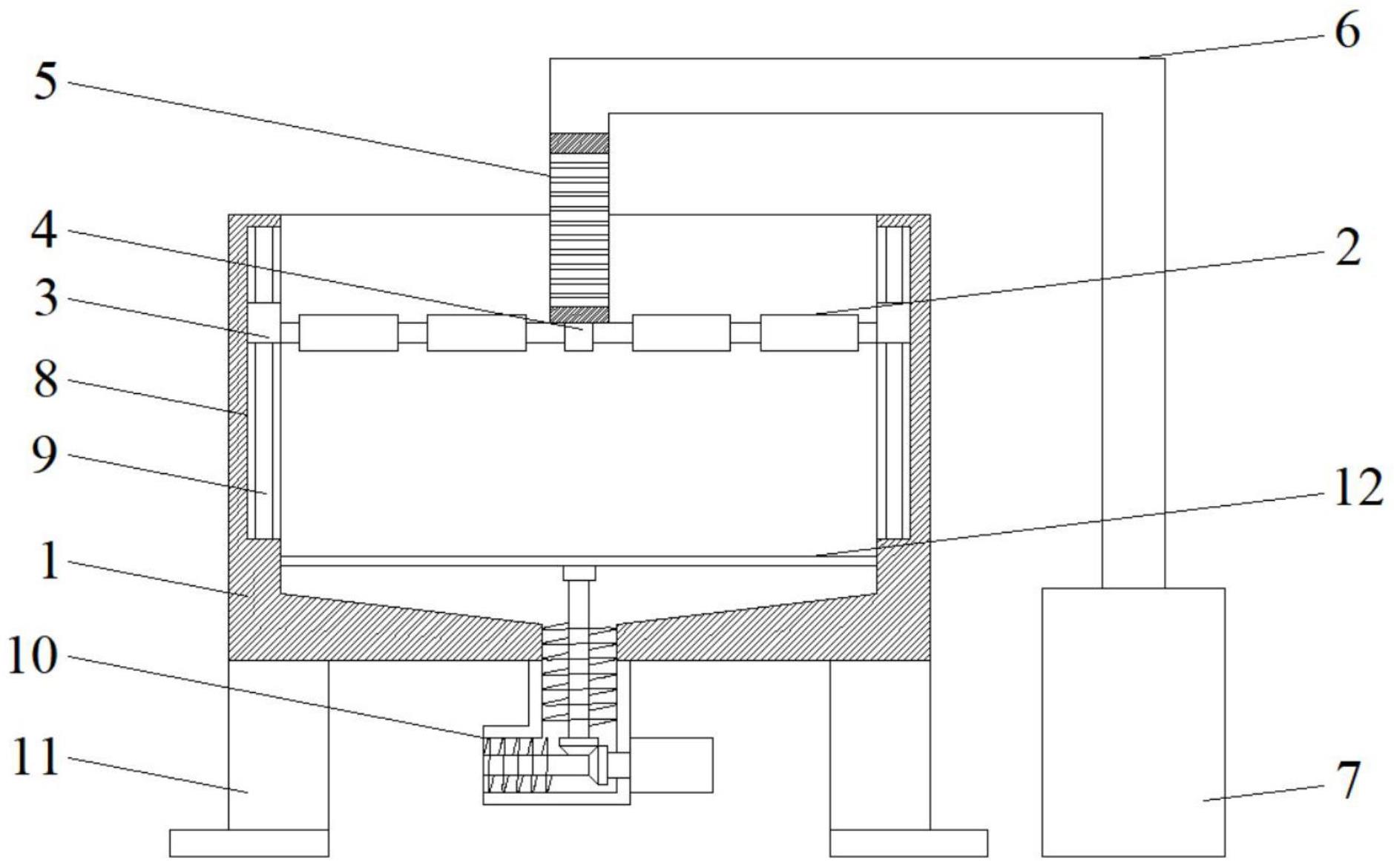

1.一种枕包原纸加工用造纸废水处理沉淀池，包括沉淀池(1)，其特征在于，所述沉淀池(1)内部设置有浮板(2)，所述浮板(2)中心对接有抽液头(4)，所述抽液头(4)顶端对接有波纹管(5)，所述波纹管(5)另一端对接有抽液管(6)，所述抽液管(6)的另一端与外部设置的抽液泵(7)抽液端相对接，所述沉淀池(1)底部中心对接有排料管(10)，所述排料管(10)整体呈“L”型，所述排料管(10)内部设置有第一绞龙(16)和第二绞龙(20)。
2.根据权利要求1所述的一种枕包原纸加工用造纸废水处理沉淀池，其特征在于，所述浮板(2)包括四个浮箱(14)，四个所述浮箱(14)之间通过三个固定架(13)相固定，外侧两个所述固定架(13)的两端均固定连接有滑动套管(3)，四个所述滑动套管(3)分别滑动套接于沉淀池(1)内侧四个角端设置的导向柱(9)上。
3.根据权利要求2所述的一种枕包原纸加工用造纸废水处理沉淀池，其特征在于，四个所述导向柱(9)分别卡接于所述沉淀池(1)内侧四个角端设置的滑槽(8)内部。
4.根据权利要求1所述的一种枕包原纸加工用造纸废水处理沉淀池，其特征在于，所述第一绞龙(16)底端对接有第一斜面齿轮(17)，所述第二绞龙(20)右端设置有第二斜面齿轮(19)，所述第一斜面齿轮(17)和所述第二斜面齿轮(19)相啮合，所述第二绞龙(20)右侧一端穿出所述排料管(10)外部并与外部设置的驱动电机(18)的输出端相对接。
5.根据权利要求1所述的一种枕包原纸加工用造纸废水处理沉淀池，其特征在于，所述第一绞龙(16)顶端转动卡接有轴座(5)，所述轴座(5)顶部固定连接于所述沉淀池(1)内下方设置的横梁(12)底部，所述横梁(12)的两端分别固定于所述沉淀池(1)的池壁上。
6.根据权利要求2所述的一种枕包原纸加工用造纸废水处理沉淀池，其特征在于，每个所述浮箱(14)的顶部均设置有注液孔(21)。
7.根据权利要求1所述的一种枕包原纸加工用造纸废水处理系统及其沉淀池，其特征在于，所述沉淀池(1)底部的四个角端均设置有支脚(11)。
8.根据权利要求1所述的一种枕包原纸加工用造纸废水处理系统，其特征在于，所述沉淀池(1)为本系统内特殊结构，系统内还包括废水处理常见结构如(调节池、快慢反应池、厌氧塔、清水池、砂滤回用水池、浓缩池、调理池和压泥机等)。
9.根据权利要求1所述的一种枕包原纸加工用造纸废水处理沉淀池工作流程，其特征在于，废水注入沉淀池(1)内部进行沉淀操作，期间浮板(2)浮在废水表面，波纹管(5)可自由伸长，启动抽液泵(7)持续抽取上层清液，浮板(2)会跟随液面下降，待上层液面抽完后，启动驱动电机(18)带动第一绞龙(16)和第二绞龙(20)转动，进而将沉淀的物料排出，完成沉淀及其排出操作。
发明内容
本发明的目的在于提供一种枕包原纸加工用造纸废水处理沉淀池，以解决上述背景技术中提出的。
为实现上述目的，本发明提供如下技术方案：
一种枕包原纸加工用造纸废水处理沉淀池，包括沉淀池，其特征在于，所述沉淀池内部设置有浮板，所述浮板中心对接有抽液头，所述抽液头顶端对接有波纹管，所述波纹管另一端对接有抽液管，所述抽液管的另一端与外部设置的抽液泵抽液端相对接，所述沉淀池底部中心对接有排料管，所述排料管整体呈“L”型，所述排料管内部设置有第一绞龙和第二绞龙。
作为本发明的进一步方案，所述浮板包括四个浮箱，四个所述浮箱之间通过三个固定架相固定，外侧两个所述固定架的两端均固定连接有滑动套管，四个所述滑动套管分别滑动套接于沉淀池内侧四个角端设置的导向柱上。
作为本发明的进一步方案，四个所述导向柱分别卡接于所述沉淀池内侧四个角端设置的滑槽内部。
作为本发明的进一步方案，所述第一绞龙底端对接有第一斜面齿轮，所述第二绞龙右端设置有第二斜面齿轮，所述第一斜面齿轮和所述第二斜面齿轮相啮合，所述第二绞龙右侧一端穿出所述排料管外部并与外部设置的驱动电机的输出端相对接。
作为本发明的进一步方案，所述第一绞龙顶端转动卡接有轴座，所述轴座顶部固定连接于所述沉淀池内下方设置的横梁底部，所述横梁的两端分别固定于所述沉淀池的池壁上。
作为本发明的进一步方案，每个所述浮箱的顶部均设置有注液孔。
作为本发明的进一步方案，所述沉淀池底部的四个角端均设置有支脚。
作为本发明的进一步方案，所述沉淀池为本系统内特殊结构，系统内还包括废水处理常见结构如。
与现有技术相比，本发明的有益效果为：
(1)、本发明废水注入沉淀池内部进行沉淀操作，期间浮板浮在废水表面，波纹管可自由伸长，启动抽液泵持续抽取上层清液，浮板会跟随液面下降，待上层液面抽完后，启动驱动电机带动第一绞龙和第二绞龙转动，进而将沉淀的物料排出，完成沉淀及其排出操作，操作更加方便固液分离处理更简明。
（发明人：史君齐;骆华英;刘强利;伍骏实;江理勇;黄兴全;龙顺强）
