公布日：2023.11.17
申请日：2023.08.23
分类号：C02F1/00(2023.01)I;C02F1/52(2023.01)I;B01F27/808(2022.01)I
摘要
本发明涉及污水处理领域，具体涉及一种抗渗抗裂的污水处理构筑物，包括有底台和反应腔，所述底台上端面安装有反应腔，反应腔上端面安装有分离腔，分离腔内底部安装有弹簧柱，弹簧柱上端面安装有固定腔，固定腔内侧壁安装有筛分网，固定腔内底部开设有第一过滤孔，反应腔外侧壁安装有进液口，反应腔底部左右对称安装有排水口，排水口外侧壁安装有调节阀门，本发明中采用筛分网和第一过滤孔结构，确保对污水杂质进行过滤处理，又采用弹簧柱结构，从而有效避免筛分网孔发生堵塞。
权利要求书

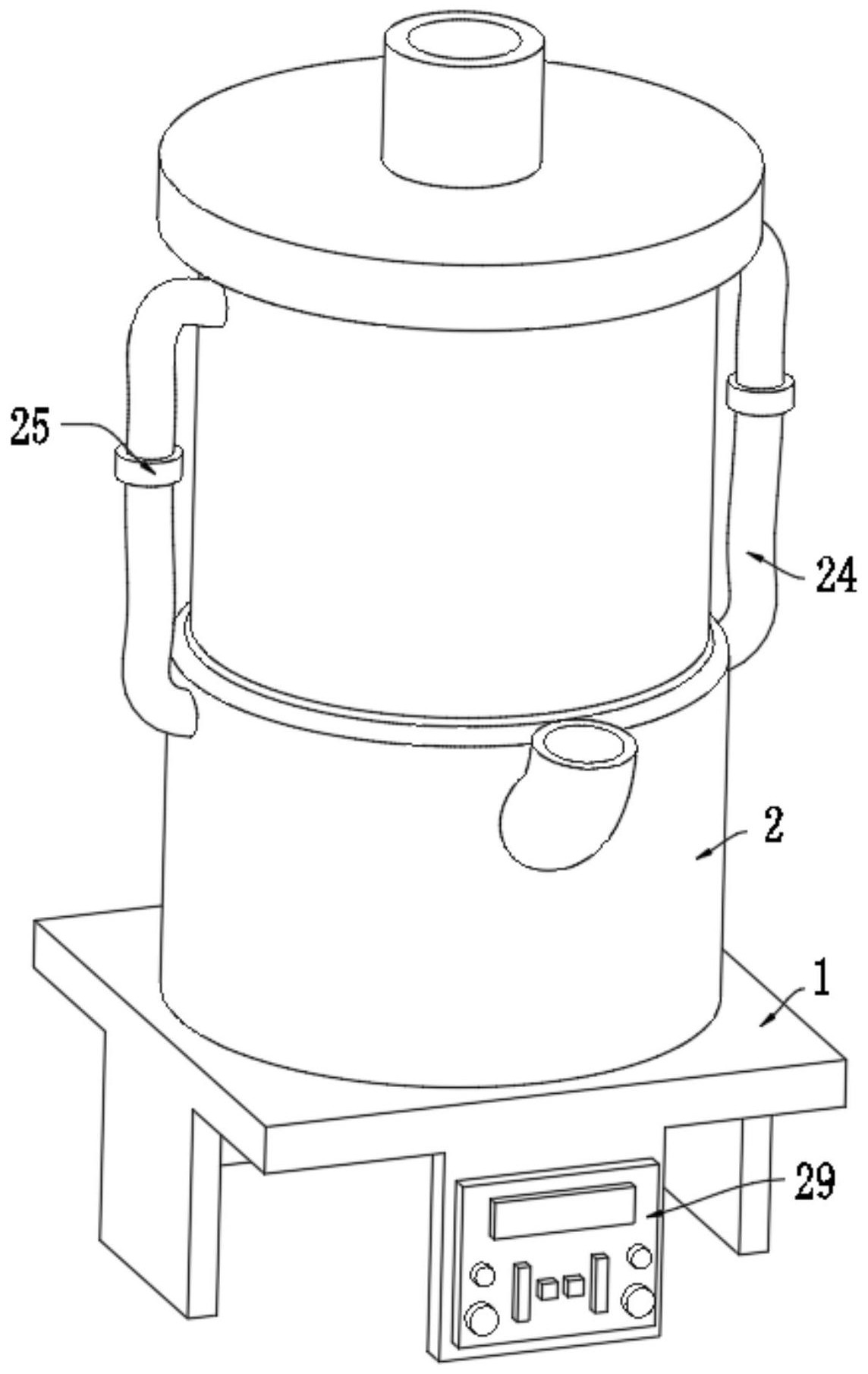

1.一种抗渗抗裂的污水处理构筑物，包括有底台(1)和反应腔(2)，其特征在于，所述底台(1)上端面安装有反应腔(2)，反应腔(2)上端面安装有分离腔，分离腔内底部安装有弹簧柱(11)，弹簧柱(11)上端面安装有固定腔(12)，固定腔(12)内侧壁安装有筛分网(13)，固定腔(12)内底部开设有第一过滤孔(14)，反应腔(2)外侧壁安装有进液口，反应腔(2)底部左右对称安装有排水口(15)，排水口(15)外侧壁安装有调节阀门(16)。
2.根据权利要求1所述的一种抗渗抗裂的污水处理构筑物，其特征在于,所述筛分网(13)孔径大于第一过滤孔(14)孔径。
3.根据权利要求1所述的一种抗渗抗裂的污水处理构筑物，其特征在于，所述分离腔底部沿其周向方向开设有多个出水口(17)。
4.根据权利要求1所述的一种抗渗抗裂的污水处理构筑物，其特征在于，所述反应腔(2)上端面安装有第一电机(18)，第一电机(18)输出端安装有固定杆(19)，固定杆(19)布置在反应腔(2)内，固定杆(19)外侧壁自上而下安装有多个搅拌杆(21)。
5.根据权利要求4所述的一种抗渗抗裂的污水处理构筑物，其特征在于，所述固定杆(19)外侧壁左右对称开设有第一滑槽，第一滑槽内底部安装有第一弹簧(22)，第一弹簧(22)上端面安装有第一滑块，第一滑块外侧端安装有搅拌杆(21)。
6.根据权利要求5所述的一种抗渗抗裂的污水处理构筑物，其特征在于，所述搅拌杆(21)上端面安装有第二滑槽，第二滑槽内外侧端安装有第二弹簧(23)，第二弹簧(23)内侧端安装有第二滑块，第二滑块上端面安装有搅拌竖板。
7.根据权利要求1所述的一种抗渗抗裂的污水处理构筑物，其特征在于，所述分离腔外侧壁左右对称安装有备用管(24)，备用管(24)另一端与反应腔(2)外侧壁相连接，备用管(24)外侧壁安装有控制阀门(25)，备用管(24)内侧壁安装有过滤网(26)。
8.根据权利要求1所述的一种抗渗抗裂的污水处理构筑物，其特征在于，所述固定腔(12)底部左右对称安装有信号发射器(27)，分离腔内侧壁左右对称安装有信号接收器(28)，信号接收器(28)与控制阀门(25)电性连接。
9.根据权利要求1所述的一种抗渗抗裂的污水处理构筑物，其特征在于，所述底台(1)前侧端面安装有控制面板(29)，控制面板(29)与控制阀门(25)电性连接。
10.根据权利要求1所述的一种抗渗抗裂的污水处理构筑物，其特征在于，所述反应腔(2)内侧壁安装有防渗保护层(291)，防渗保护层(291)内侧端安装有抗裂保护层(292)。
发明内容
为解决上述技术问题，本发明提供一种抗渗抗裂的污水处理构筑物，包括有底台和反应腔，所述底台上端面安装有反应腔，反应腔上端面安装有分离腔，分离腔内底部安装有弹簧柱，弹簧柱上端面安装有固定腔，固定腔内侧壁安装有筛分网，固定腔内底部开设有第一过滤孔，反应腔外侧壁安装有进液口，反应腔底部左右对称安装有排水口，排水口外侧壁安装有调节阀门，筛分网对污水杂质进行过滤处理，污水冲下时，弹簧柱带动筛分网上下移动，从而有效避免筛分网孔发生堵塞，第一过滤孔起到对污水进行进一步过滤的作用。
优选的：所述筛分网孔径大于第一过滤孔孔径，第一过滤孔能够更加细小的杂质进行过滤处理，确保过滤效果。
优选的：所述分离腔底部沿其周向方向开设有多个出水口。
优选的：所述反应腔上端面安装有第一电机，第一电机输出端安装有固定杆，固定杆布置在反应腔内，固定杆外侧壁自上而下安装有多个搅拌杆，通过第一电机带动搅拌杆转动，当污水进入时，使得污水与絮凝剂充分混合，提高了污水净化效果。
优选的：所述固定杆外侧壁左右对称开设有第一滑槽，第一滑槽内底部安装有第一弹簧，第一弹簧上端面安装有第一滑块，第一滑块外侧端安装有搅拌杆，通过第一弹簧带动搅拌杆上下抖动，进一步提高其搅拌混合效果。
优选的：所述搅拌杆上端面安装有第二滑槽，第二滑槽内外侧端安装有第二弹簧，第二弹簧内侧端安装有第二滑块，第二滑块上端面安装有搅拌竖板。
优选的：所述分离腔外侧壁左右对称安装有备用管，备用管另一端与反应腔外侧壁相连接，备用管外侧壁安装有控制阀门，备用管内侧壁安装有过滤网。
优选的：所述固定腔底部左右对称安装有信号发射器，分离腔内侧壁左右对称安装有信号接收器，信号接收器与控制阀门电性连接。
优选的：所述底台前侧端面安装有控制面板，控制面板与控制阀门电性连接，控制面板内编写有PLC控制程序，从而控制各个装置的运行。
优选的：所述反应腔内侧壁安装有防渗保护层，防渗保护层内侧端安装有抗裂保护层。
本发明的技术效果和优点：
1、本发明中采用筛分网和第一过滤孔结构，确保对污水杂质进行过滤处理，又采用弹簧柱结构，从而有效避免筛分网孔发生堵塞。
2、本发明中采用第一弹簧和第二弹簧结构，从而带动搅拌杆和搅拌竖板发生抖动，进一步提高了絮凝剂与污水的搅拌混合效果，提高了污水净化效果。
3、本发明中采用备用管结构，避免由于筛分网堵塞导致分离腔内污水无法排出，从而导致内部压力过大，为后期发现并及时清理提供了充足的时间，减小安全意外发生的可能性，过滤网对污水起到过滤作用。
（发明人：赵松坚;陈志伟;黄凌标;李宗健;黄俊锋;李波;黄炳林;马劲;唐青林）
