公布日：2023.11.17
申请日：2023.08.23
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/40(2023.01)N;C02F1/72(2023.01)N;C02F3/30(2023.01)N;C02F3/34(2023.01)N
摘要
本发明公开了一种化工园区污水处理设备及工艺，属于污水处理技术领域，设备包括氧化处理装置、硝化反应装置和生物菌反应装置，氧化处理装置通过第一输送管和第一水泵与硝化反应装置连接，硝化反应装置通过第二水泵和第二输送管与生物菌反应装置连接，氧化处理装置用于实现污水的氧化处理并过滤出杂质，硝化反应装置用于分离污水中的总氮，生物菌反应装置用于去除污水中的含盐量，本发明通过结构设计实现了污水的高效处理。
权利要求书

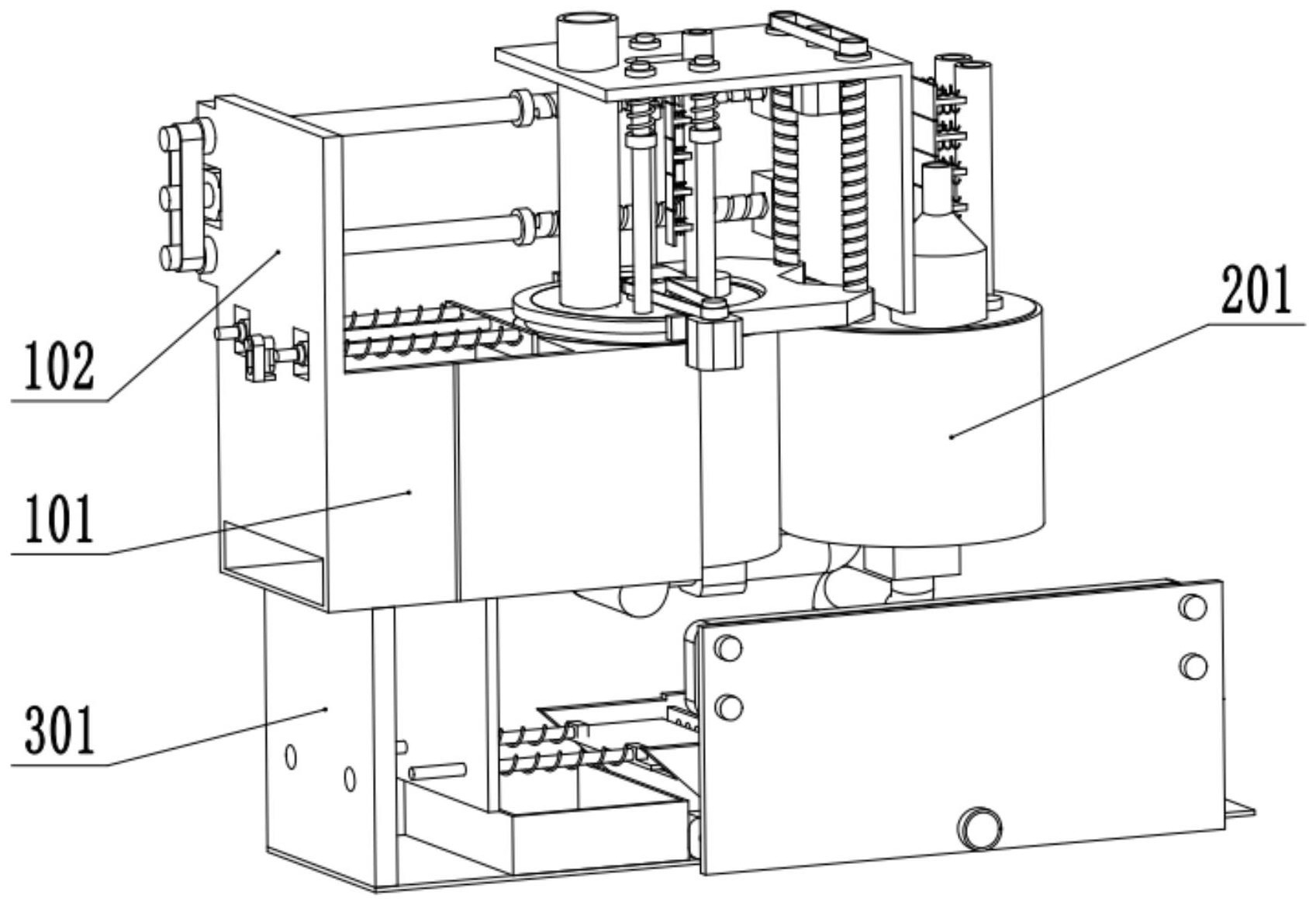

1.一种化工园区污水处理设备，其特征在于，包括氧化处理装置、硝化反应装置和生物菌反应装置，所述的氧化处理装置通过第一输送管(4)和第一水泵(5)与硝化反应装置连接，所述的硝化反应装置通过第二水泵(6)和第二输送管(7)与生物菌反应装置连接，所述的氧化处理装置用于实现污水的氧化处理并过滤出杂质，所述的硝化反应装置用于分离污水中的总氮，所述的生物菌反应装置用于去除污水中的含盐量；所述的氧化处理装置包括第一支架(101)，第一支架(101)的一端设置有安装桶(103)，安装桶(103)内部设置有过滤筒(116)，安装桶(103)内部滑动安装有若干滑块(118)，滑块(118)上固定连接有第二弹簧(117)的第一端，第二弹簧(117)的第二端固定安装在过滤筒(116)的边缘上，所述的过滤筒(116)底部转动安装有第一过滤板(130)，滑块(118)设置在第一过滤板(130)的底部，所述的过滤筒(116)的顶端设置有两个半圆盖板(120)，两个半圆盖板(120)滑动安装在过滤筒(116)内部，其中一个半圆盖板(120)上固定安装有进水管(119)，另一个半圆盖板(120)上固定安装有第一进药管(127)，两个半圆盖板(120)之间转动安装有第一转轴(126)，进水管(119)用于向过滤筒(116)内部注入污水，第一进药管(127)用于向过滤筒(116)内部加入氧化剂，所述的第一转轴(126)上设置有第一搅拌叶片(121)，所述的第一转轴(126)的内部设置有调节组件，所述的调节组件用于根据注入污水的量自动控制加入氧化剂的量；所述的第一转轴(126)设置为中空，调节组件包括第二浮球(801)，所述的第二浮球(801)设置在第一转轴(126)内部，第二浮球(801)连接在支杆(802)的第一端，支杆(802)设置在第一转轴(126)的内部，支杆(802)的第二端上固定安装有推板(803)，所述的第一进药管(127)上滑动安装有若干隔板(804)，隔板(804)位于第一进药管(127)外部的一端固定安装有接触板(806)，所述的接触板(806)与第一进药管(127)之间设置有第九弹簧(805)，推板(803)与接触板(806)接触，推板(803)接触接触板(806)的面设置为斜面，所述的进水管(119)与第二弹簧(117)的底部分别滑动安装有密封板(128)，密封板(128)与进水管(119)和第一进药管(127)的底部之间设置有第四弹簧(129)，密封板(128)通过液压驱动在进水管(119)和第一进药管(127)下端滑动；所述的氧化处理装置还包括升降板(111)，所述的升降板(111)与过滤筒(116)固定连接，所述的第一支架(101)上设置有立板(102)，所述的立板(102)上转动安装有两个第一丝杠(105)，两个所述的第一丝杠(105)通过带传动连接，第一丝杠(105)的一端转动安装在第一支架(101)上，第一丝杠(105)的另一端转动安装在安装桶(103)上，两个所述的第一丝杠(105)上螺纹连接有安装架(104)，所述的安装架(104)上转动安装有两个第二丝杠(110)，两个所述的第二丝杠(110)通过带传动连接，所述的升降板(111)同时与两个第二丝杠(110)形成螺纹配合，所述的升降板(111)上固定安装有第三电机(124)，所述的第三电机(124)通过带传动驱动第一转轴(126)转动，所述的半圆盖板(120)上固定安装有第二滑杆(122)，所述的第二滑杆(122)滑动安装在安装架(104)上，所述的第二滑杆(122)上设置有挡片，第二滑杆(122)上的挡片与安装架(104)之间设置有与第二滑杆(122)同轴的第三弹簧(123)，所述的进水管(119)和第一进药管(127)穿过安装架(104)；所述的立板(102)上转动安装有两个套管(115)，两个套管(115)内部滑动安装有第一滑杆(113)，第一滑杆(113)的端部固定安装有第一刮板(112)，第一刮板(112)与套管(115)之间设置有与第一滑杆(113)同轴的第一弹簧(114)，所述的第一刮板(112)用于清理第一过滤板(130)，第一支架(101)用于收集第一过滤板(130)上的杂质。
2.根据权利要求1所述的一种化工园区污水处理设备，其特征在于，所述的硝化反应装置包括反应罐(201)，反应罐(201)内部转动安装有第二转轴(204)，第二转轴(204)设置为中空，所述的反应罐(201)上方设置有风机(205)，所述的风机(205)用于抽出反应罐(201)中产生的氮气，所述的反应罐(201)上还设置有第二进药管(206)和第三进药管(207)，第二进药管(206)和第三进药管(207)中分别放置有硝化药剂和反硝化药剂，所述的第二进药管(206)、第三进药管(207)和第二转轴(204)内部设置有用于控制药剂添加量的调节组件。
3.根据权利要求2所述的一种化工园区污水处理设备，其特征在于，所述的反应罐(201)顶部设置有两个滑槽(214)，两个滑槽(214)内部分别滑动安装有挡片(209)，所述的挡片(209)与滑槽(214)端部之间设置有第七弹簧(213)，所述的第七弹簧(213)对应的滑槽(214)的位置设置为凹槽，所述的凹槽内部设置有第六弹簧(212)，两个挡片(209)上分别转到安装有转动板(211)的一端，转动板(211)的另一端与挡片(209)之间设置有第五弹簧(210)，两个所述的转动板(211)的开口相对，两个第七弹簧(213)处于正常状态下，两个挡片(209)分别位于第二进药管(206)和第三进药管(207)的下方。
4.根据权利要求1所述的一种化工园区污水处理设备，其特征在于，所述的生物菌反应装置包括底座(301)和反应池(307)，所述的反应池(307)设置在底座(301)上，所述的反应池(307)上还设置有支管(309)，所述的第二输送管(7)和支管(309)之间设置有控制进水量的阀体组件，所述的阀体组件包括滑动安装在第二输送管(7)上的阀片(314)以及滑动安装在支管(309)内部的第一浮球(310)，所述的阀片(314)上设置有拨柱，所述的第一浮球(310)固定安装在连杆(311)的一端，连杆(311)的另一端设置有拨柱，所述的反应池(307)上固定安装有固定销(313)，固定销(313)上转动安装有转杆(312)，转杆(312)的两端分别设置有长孔，转杆(312)转动安装在固定销(313)上，阀片(314)和连杆(311)上的拨柱分别设置在转杆(312)上的两个长孔内。
5.根据权利要求4所述的一种化工园区污水处理设备，其特征在于，所述的反应池(307)内部的两侧分别设置有四边形的滑道(322)，第二过滤板(321)的底端滑动安装在滑道(322)内部，第二过滤板(321)上方设置有挂钩(320)，反应池(307)外部的侧方设置有侧板(308)，侧板(308)上转动安装有四个传送辊(317)，四个传送辊(317)外侧套设有第六皮带(318)，第六皮带(318)上固定安装有驱动杆(319)，挂钩(320)设置在驱动杆(319)上，其中一个所述的传送辊(317)通过第五皮带(316)与第五电机(315)的输出轴形成带传动，所述的第五电机(315)固定安装在底座(301)上，所述的底座(301)上固定安装有固定板(302)，所述的固定板(302)与反应池(307)之间的底座(301)上设置有收集盒(304)，所述的固定板(302)上滑动安装有第三滑杆(303)，第三滑杆(303)上固定安装有第二刮板(306)，第二刮板(306)与固定板(302)之间设置有与第三滑杆(303)同轴的第八弹簧(305)。
6.一种化工园区污水处理工艺，包括如权利要求1-5任一项所述的污水处理设备，其特征在于，包括以下步骤：步骤一：将污水注入到氧化处理装置，使污水与氧化剂完全反应，然后将沉淀出的杂质进行分离；步骤二；将经过氧化处理的污水导入到硝化反应装置中，在硝化反应装置中进行硝化反应和反硝化反应；步骤三：将硝化反应装置中的污水导入到生物菌反应装置中，在生物菌反应装置中进行除盐操作，同时将析出的漂浮物进行打捞，最后将处理好的污水排出。
发明内容
针对上述技术问题因此，本发明提供一种化工园区污水处理设备及工艺。
本发明的化工园区污水处理设备，采用以下技术方案：
该设备，包括氧化处理装置、硝化反应装置和生物菌反应装置，所述的氧化处理装置通过第一输送管和第一水泵与硝化反应装置连接，所述的硝化反应装置通过第二水泵和第二输送管与生物菌反应装置连接，所述的氧化处理装置用于实现污水的氧化处理并过滤出杂质，所述的硝化反应装置用于分离污水中的总氮，所述的生物菌反应装置用于去除污水中的含盐量。
进一步地，所述的氧化处理装置包括第一支架，第一支架的一端设置有安装桶，安装桶内部设置有过滤筒，安装桶内部滑动安装有若干滑块，滑块上固定连接有第二弹簧的第一端，第二弹簧的第二端固定安装在过滤筒的边缘上，所述的过滤筒底部转动安装有第一过滤板，滑块设置在第一过滤板的底部，所述的过滤筒的顶端设置有两个半圆盖板，两个半圆盖板滑动安装在过滤筒内部，其中一个半圆盖板上固定安装有进水管，另一个半圆盖板上固定安装有第一进药管，两个半圆盖板之间转动安装有第一转轴，进水管用于向过滤筒内部注入污水，第一进药管用于向过滤筒内部加入氧化剂，所述的第一转轴上设置有第一搅拌叶片，所述的第一转轴的内部设置有调节组件，所述的调节组件用于根据注入污水的量自动控制加入氧化剂的量。
进一步地，所述的第一转轴设置为中空，调节组件包括第二浮球，所述的第二浮球设置在第一转轴内部，第二浮球连接在支杆的第一端，支杆设置在第一转轴的内部，支杆的，第二端上固定安装有推板，所述的第一进药管上滑动安装有若干隔板，隔板位于第一进药管外部的一端固定安装有接触板，所述的接触板与第一进药管之间设置有第九弹簧，推板与接触板接触，推板接触接触板的面设置为斜面，所述的进水管与第二弹簧的底部分别滑动安装有密封板，密封板与进水管和第一进药管的底部之间设置有第四弹簧，密封板通过液压驱动在进水管和第一进药管下端滑动。
进一步地，所述的氧化处理装置还包括升降板，所述的升降板与过滤筒固定连接，所述的第一支架上设置有立板，所述的立板上转动安装有两个第一丝杠，两个所述的第一丝杠通过带传动连接，第一丝杠的一端转动安装在第一支架上，第一丝杠的另一端转动安装在安装桶上，两个所述的第一丝杠上螺纹连接有安装架，所述的安装架上转动安装有两个第二丝杠，两个所述的第二丝杠通过带传动连接，所述的升降板同时与两个第二丝杠形成螺纹配合，所述的升降板上固定安装有第三电机，所述的第三电机通过带传动驱动第一转轴转动，所述的半圆盖板上固定安装有第二滑杆，所述的第二滑杆滑动安装在安装架上，所述的第二滑杆上设置有挡片，第二滑杆上的挡片与安装架之间设置有与第二滑杆同轴的第三弹簧，所述的进水管和第一进药管穿过安装架。
进一步地，所述的立板上转动安装有两个套管，两个套管内部滑动安装有第一滑杆，第一滑杆的端部固定安装有第一刮板，第一刮板与套管之间设置有与第一滑杆同轴的第一弹簧，所述的第一刮板用于清理第一过滤板，第一支架用于收集第一过滤板上的杂质。
进一步地，所述的硝化反应装置包括反应罐，反应罐内部转动安装有第二转轴，第二转轴设置为中空，所述的反应罐上方设置有风机，所述的风机用于抽出反应罐中产生的氮气，所述的反应罐上还设置有第二进药管和第三进药管，第二进药管和第三进药管中分别放置有硝化药剂和反硝化药剂，所述的第二进药管、第三进药管和第二转轴内部设置有用于控制药剂添加量的调节组件。
进一步地，所述的反应罐顶部设置有两个滑槽，两个滑槽内部分别滑动安装有挡片，所述的挡片与滑槽端部之间设置有第七弹簧，所述的第七弹簧对应的滑槽的位置设置为凹槽，所述的凹槽内部设置有第六弹簧，两个挡片上分别转到安装有转动板的一端，转动板的另一端与挡片之间设置有第五弹簧，两个所述的转动板的开口相对，两个第七弹簧处于正常状态下，两个挡片分别位于第二进药管和第三进药管的下方。
进一步地，所述的生物菌反应装置包括底座和反应池，所述的反应池设置在底座上，所述的反应池上还设置有支管，所述的第二输送管和支管之间设置有控制进水量的阀体组件，所述的阀体组件包括滑动安装在第二输送管上的阀片以及滑动安装在支管内部的第一浮球，所述的阀片上设置有拨柱，所述的第一浮球固定安装在连杆的一端，连杆的另一端设置有拨柱，所述的反应池上固定安装有，固定销，固定销上转动安装有转杆，转杆的两端分别设置有长孔，转杆转动安装在固定销上，阀片和连杆上的拨柱分别设置在转杆上的两个长孔内。
进一步地，所述的反应池内部的两侧分别设置有四边形的滑道，第二过滤板的底端滑动安装在滑道内部，第二过滤板上方设置有挂钩，反应池外部的侧方设置有侧板，侧板上转动安装有四个传送辊，四个传送辊外侧套设有第六皮带，第六皮带上固定安装有驱动杆，挂钩设置在驱动杆上，其中一个所述的传送辊通过第五皮带与第五电机的输出轴形成带传动，所述的第五电机固定安装在底座上，所述的底座上固定安装有固定板，所述的固定板与反应池之间的底座上设置有收集盒，所述的固定板上滑动安装有第三滑杆，第三滑杆上固定安装有第二刮板，第二刮板与固定板之间设置有与第三滑杆同轴的第八弹簧。
本发明的第二个目的在于提供一种化工园区污水处理工艺，包括以下步骤：
步骤一：将污水注入到氧化处理装置，使污水与氧化剂完全反应，然后将沉淀出的杂质进行分离；
步骤二；将经过氧化处理的污水导入到硝化反应装置中，在硝化反应装置中进行硝化反应和反硝化反应；
步骤三：将硝化反应装置中的污水导入到生物菌反应装置中，在生物菌反应装置中进行除盐操作，同时将析出的漂浮物进行打捞，最后将处理好的污水排出。
本发明与现有技术相比的有益效果是：(1)本发明设置的氧化处理装置，在实现污水氧化后自动对过滤筒和第一过滤板进行清理，无需人工清理，自动化程度高；(2)本发明设置的硝化反应装置根据第二搅拌叶片转动方向的变化自动更换加入药剂的种类，结构巧妙，操作简单；(3)本发明设置的调节组件能够根据加入的药剂多少自动调节加入的药剂的量，无需人为加药；(4)本发明设置的生物菌反应装置在进行漂浮物打捞的过程中自动清理第二过滤板，实现连续的污水处理，无需频繁更换过滤组件。
（发明人：金立建;沈军;邱琪;姜晓先;贾新强;黄凯;项绪文）
