公布日：2023.11.14
申请日：2023.07.22
分类号：C02F1/52(2023.01)I;B01D29/03(2006.01)I;B01F27/70(2022.01)I;B01F35/80(2022.01)I;B01F35/75(2022.01)I
摘要
本发明公开了一种污水净化箱，属于污水处理领域，包括净化壳，净化壳的上端连通设有输入管，净化壳的下端开设有输出管，净化壳的外表面上侧连通设有防护外壳一，防护外壳一的下侧设置有防护外壳二，防护外壳二的下侧设置有矩形壳，防护外壳二、矩形壳均与净化壳相互连通，矩形壳的下端面四角处均固定安装有支撑腿，净化壳的外表面后侧固定安装有支撑架，支撑架的内部设置有传动机构。本方案通过设置传动机构，利用一组电机，驱动传动机构进行转动，从而对污水定量机构、絮凝剂定量机构、搅拌机构、过滤机构与卸料机构进行传动，从而完成对污水的定量精细化处理，提高污水的处理效果，从而达到降本增效的目的。
权利要求书

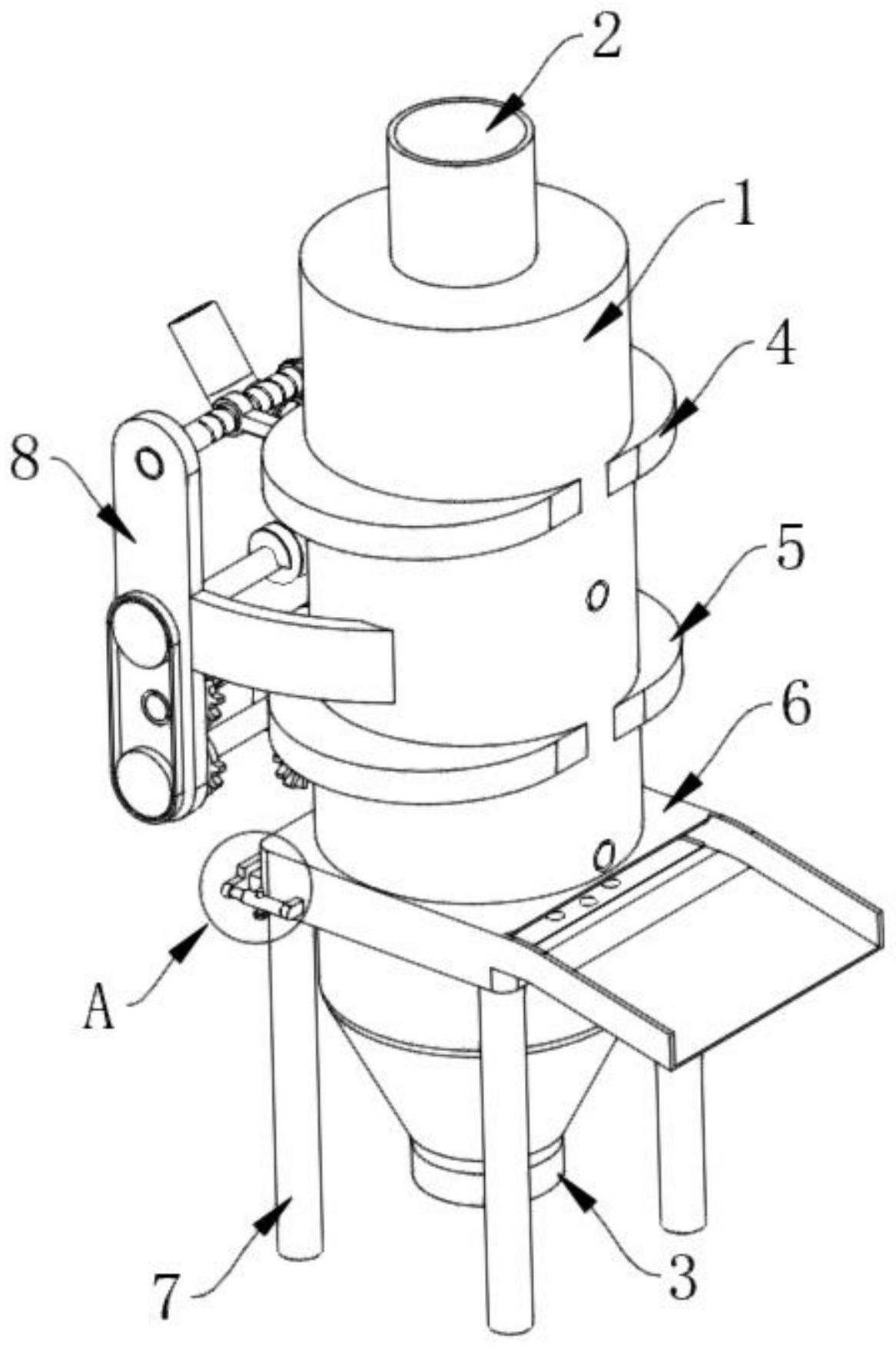

1.一种污水净化箱，包括净化壳(1)，所述净化壳(1)的上端连通设有输入管(2)，所述净化壳(1)的下端开设有输出管(3)，其特征在于：所述净化壳(1)的外表面从上到下依次连通设有防护外壳一(4)、防护外壳二(5)与矩形壳(6)，所述矩形壳(6)的下端面四角处均固定安装有支撑腿(7)，所述净化壳(1)的外表面后侧固定安装有支撑架(8)，所述支撑架(8)的内部设置有传动机构，所述净化壳(1)的内部设置有污水定量机构，所述污水定量机构的内部设置有搅拌机构，所述搅拌机构的内部设置有絮凝剂定量机构，所述污水定量机构的下侧设置有过滤机构，所述过滤机构的上侧设置有卸料机构，所述支撑架(8)的内部右端面下侧固定安装有电机(9)，所述电机(9)的左侧设置有输出轴，所述输出轴的左端固定安装有转轴一(10)所述传动机构利用电机(8)为动力源，分别对污水定量机构、絮凝剂定量机构、搅拌机构、过滤机构与卸料机构进行传动，污水定量机构则对污水进行定量处理，随后通过絮凝剂定量机构添加等比例的絮凝剂后，在由搅拌机构进行充分混合处理，经过滤机构过滤后排出设备，截留下来的残渣则通过卸料机构排出设备。
2.根据权利要求1所述的一种污水净化箱，其特征在于：所述传动机构包括转轴一(10)的上侧设置的往复丝杆一(11)，所述往复丝杆一(11)与支撑架(8)转动连接，所述转轴一(10)的外表面右侧固定安装有不完全齿轮一(12)，所述往复丝杆一(11)的外表面右侧固定安装有传动齿轮一(13)，所述传动齿轮一(13)与不完全齿轮一(12)相互啮合，所述往复丝杆一(11)的上侧设置有转轴二(14)，所述支撑架(8)的左侧设置有传动轮一(15)与传动轮二(16)，所述传动轮一(15)设置在传动轮二(16)的下侧，所述转轴一(10)贯穿支撑架(8)并延伸至左侧与传动轮一(15)固定连接，所述转轴二(14)贯穿支撑架(8)并延伸至左侧与传动轮二(16)固定连接，所述传动轮一(15)与传动轮二(16)的外侧设置有皮带(17)，并通过皮带(17)传动连接。
3.根据权利要求2所述的一种污水净化箱，其特征在于：所述支撑架(8)的内部上侧转动连接有往复丝杆二(22)，所述支撑架(8)的右侧设置有传动齿轮二(18)，所述传动齿轮二(18)的上侧设置有转轴三(19)，所述转轴三(19)与支撑架(8)转动连接，所述转轴二(14)的右端贯穿支撑架(8)并延伸至外侧与传动齿轮二(18)固定连接，所述转轴三(19)的外表面固定安装有传动齿轮三(20)，所述传动齿轮二(18)与传动齿轮三(20)相互啮合，所述转轴三(19)的上侧设置有传动齿轮四(23)，所述往复丝杆二(22)的右端贯穿支撑架(8)并延伸至外侧与传动齿轮四(23)固定连接，所述转轴三(19)的右端固定安装有不完全齿轮二(21)，所述不完全齿轮二(21)与传动齿轮四(23)相互啮合。
4.根据权利要求3所述的一种污水净化箱，其特征在于：所述污水定量机构包括往复丝杆二(22)的外表面右侧螺旋传动连接的螺纹套一(24)，所述防护外壳一(4)的内部右侧滑动连接有闸门一(25)，所述闸门一(25)与螺纹套一(24)固定连接，所述往复丝杆二(22)的外表面左侧螺旋传动连接有螺纹套二(26)，所述防护外壳一(4)的内部左侧滑动连接有闸门二(27)，所述闸门二(27)与螺纹套二(26)固定连接。
5.根据权利要求4所述的一种污水净化箱，其特征在于：所述污水定量机构还包括往复丝杆一(11)的外表面右侧螺旋传动连接的螺纹套三(28)，所述防护外壳二(5)的内部右侧滑动连接有闸门三(29)，所述闸门三(29)与螺纹套三(28)固定连接，所述往复丝杆一(11)的外表面左侧螺旋传动连接有螺纹套四(30)，所述防护外壳二(5)的内部左侧滑动连接有闸门四(31)，所述闸门四(31)与螺纹套四(30)固定连接。
6.根据权利要求5所述的一种污水净化箱，其特征在于：所述搅拌机构包括转轴二(14)的外表面中部固定安装的蜗杆一(32)，所述蜗杆一(32)的上侧啮合传动有传动齿轮五(34)，所述传动齿轮五(34)的前端面固定安装有转轴四(33)，所述转轴四(33)贯穿净化壳(1)并延伸至内部与净化壳(1)的内壁转动连接，所述转轴四(33)的外表面固定安装有多组搅拌杆(35)，多组所述搅拌杆(35)均设置在净化壳(1)的内部，并位于污水定量机构的内部。
7.根据权利要求6所述的一种污水净化箱，其特征在于：所述絮凝剂定量机构包括净化壳(1)的外表面上侧后端连通设有的进料管(36)，所述往复丝杆二(22)的外表面中部固定安装有不完全齿轮三(37)，所述进料管(36)的下侧内壁开设有滑槽(38)，所述滑槽(38)的内部滑动连接有滑杆(39)，所述进料管(36)的外表面套设有滑环(44)，所述滑环(44)与滑杆(39)固定连接，所述滑环(44)的后端面与净化壳(1)之间固定安装有弹簧(40)，所述滑杆(39)的前端固定安装有封堵块(41)，所述进料管(36)的内壁对应封堵块(41)固定安装有封闭环(42)，所述滑环(44)的外表面上侧固定安装有齿条(43)，所述齿条(43)与不完全齿轮相互啮合。
8.根据权利要求7所述的一种污水净化箱，其特征在于：所述过滤机构包括矩形壳(6)的后端面开设的槽口(45)，所述矩形壳(6)的内部滑动连接有过滤板(46)，所述槽口(45)的后侧设置有密封板(47)，所述过滤板(46)贯穿槽口(45)与密封板(47)固定连接，所述密封板(47)的后端面固定安装有把手(48)。
9.根据权利要求8所述的一种污水净化箱，其特征在于：所述密封板(47)的左端与右端均固定安装有支撑板一(49)，所述支撑板一(49)的前端面固定安装有固定柱(50)，所述矩形壳(6)的左端与右端对应支撑板一(49)固定安装有支撑板二(51)，所述支撑板二(51)的后端固定安装有固定套(52)，所述固定柱(50)承插在固定套(52)的内部，所述固定套(52)的外表面螺旋传动连接有螺栓(53)，所述固定柱(50)与固定套(52)之间通过螺栓(53)进行固定连接。
10.根据权利要求9所述的一种污水净化箱，其特征在于：所述卸料机构包括转轴一(10)的外表面中部固定安装的蜗杆二(57)，所述蜗杆二(57)的下侧啮合传动有传动齿轮六(56)，所述传动齿轮六(56)的前端固定安装有往复丝杆三(55)，所述往复丝杆三(55)贯穿净化壳(1)并延伸至内部与净化壳(1)的内壁转动连接，所述过滤板(46)的上侧紧贴设置有刮板(58)，所述刮板(58)与往复丝杆三(55)螺旋传动连接，所述矩形壳(6)的前端面连通设有出料口(54)。
发明内容
针对现有技术中存在的问题，本发明的目的在于提供一种污水净化箱，可以实现对污水絮凝剂的投放比例达到精准控制，从而提升污水处理效果。
为解决上述问题，本发明采用如下的技术方案。
一种污水净化箱，包括净化壳，所述净化壳的上端连通设有输入管，所述净化壳的下端开设有输出管，所述净化壳的外表面从上到下依次连通设有防护外壳一、防护外壳二与矩形壳，所述矩形壳的下端面四角处均固定安装有支撑腿，所述净化壳的外表面后侧固定安装有支撑架，所述支撑架的内部设置有传动机构，所述净化壳的内部设置有污水定量机构，所述污水定量机构的内部设置有搅拌机构，所述搅拌机构的内部设置有絮凝剂定量机构，所述污水定量机构的下侧设置有过滤机构，所述过滤机构的上侧设置有卸料机构，所述支撑架的内部右端面下侧固定安装有电机，所述电机的左侧设置有输出轴，所述输出轴的左端固定安装有转轴一所述传动机构利用电机为动力源，分别对污水定量机构、絮凝剂定量机构、搅拌机构、过滤机构与卸料机构进行传动，污水定量机构则对污水进行定量处理，随后通过絮凝剂定量机构添加等比例的絮凝剂后，在由搅拌机构进行充分混合处理，经过滤机构过滤后排出设备，截留下来的残渣则通过卸料机构排出设备。
进一步的，所述传动机构包括转轴一的上侧设置的往复丝杆一，所述往复丝杆一与支撑架转动连接，所述转轴一的外表面右侧固定安装有不完全齿轮一，所述往复丝杆一的外表面右侧固定安装有传动齿轮一，所述传动齿轮一与不完全齿轮一相互啮合，所述往复丝杆一的上侧设置有转轴二，所述支撑架的左侧设置有传动轮一与传动轮二，所述传动轮一设置在传动轮二的下侧，所述转轴一贯穿支撑架并延伸至左侧与传动轮一固定连接，所述转轴二贯穿支撑架并延伸至左侧与传动轮二固定连接，所述传动轮一与传动轮二的外侧设置有皮带，并通过皮带传动连接。
进一步的，所述支撑架的内部上侧转动连接有往复丝杆二，所述支撑架的右侧设置有传动齿轮二，所述传动齿轮二的上侧设置有转轴三，所述转轴三与支撑架转动连接，所述转轴二的右端贯穿支撑架并延伸至外侧与传动齿轮二固定连接，所述转轴三的外表面固定安装有传动齿轮三，所述传动齿轮二与传动齿轮三相互啮合，所述转轴三的上侧设置有传动齿轮四，所述往复丝杆二的右端贯穿支撑架并延伸至外侧与传动齿轮四固定连接，所述转轴三的右端固定安装有不完全齿轮二，所述不完全齿轮二与传动齿轮四相互啮合。
进一步的，所述污水定量机构包括往复丝杆二的外表面右侧螺旋传动连接的螺纹套一，所述防护外壳一的内部右侧滑动连接有闸门一，所述闸门一与螺纹套一固定连接，所述往复丝杆二的外表面左侧螺旋传动连接有螺纹套二，所述防护外壳一的内部左侧滑动连接有闸门二，所述闸门二与螺纹套二固定连接。
进一步的，所述污水定量机构还包括往复丝杆一的外表面右侧螺旋传动连接的螺纹套三，所述防护外壳二的内部右侧滑动连接有闸门三，所述闸门三与螺纹套三固定连接，所述往复丝杆一的外表面左侧螺旋传动连接有螺纹套四，所述防护外壳二的内部左侧滑动连接有闸门四，所述闸门四与螺纹套四固定连接。
进一步的，所述搅拌机构包括转轴二的外表面中部固定安装的蜗杆一，所述蜗杆一的上侧啮合传动有传动齿轮五，所述传动齿轮五的前端面固定安装有转轴四，所述转轴四贯穿净化壳并延伸至内部与净化壳的内壁转动连接，所述转轴四的外表面固定安装有多组搅拌杆，多组所述搅拌杆均设置在净化壳的内部，并位于污水定量机构的内部。
进一步的，所述絮凝剂定量机构包括净化壳的外表面上侧后端连通设有的进料管，所述往复丝杆二的外表面中部固定安装有不完全齿轮三，所述进料管的下侧内壁开设有滑槽，所述滑槽的内部滑动连接有滑杆，所述进料管的外表面套设有滑环，所述滑环与滑杆固定连接，所述滑环的后端面与净化壳之间固定安装有弹簧，所述滑杆的前端固定安装有封堵块，所述进料管的内壁对应封堵块固定安装有封闭环，所述滑环的外表面上侧固定安装有齿条，所述齿条与不完全齿轮相互啮合。
进一步的，所述过滤机构包括矩形壳的后端面开设的槽口，所述矩形壳的内部滑动连接有过滤板，所述槽口的后侧设置有密封板，所述过滤板贯穿槽口与密封板固定连接，所述密封板的后端面固定安装有把手。
进一步的，所述密封板的左端与右端均固定安装有支撑板一，所述支撑板一的前端面固定安装有固定柱，所述矩形壳的左端与右端对应支撑板一固定安装有支撑板二，所述支撑板二的后端固定安装有固定套，所述固定柱承插在固定套的内部，所述固定套的外表面螺旋传动连接有螺栓，所述固定柱与固定套之间通过螺栓进行固定连接。
进一步的，所述卸料机构包括转轴一的外表面中部固定安装的蜗杆二，所述蜗杆二的下侧啮合传动有传动齿轮六，所述传动齿轮六的前端固定安装有往复丝杆三，所述往复丝杆三贯穿净化壳并延伸至内部与净化壳的内壁转动连接，所述过滤板的上侧紧贴设置有刮板，所述刮板与往复丝杆三螺旋传动连接，所述矩形壳的前端面连通设有出料口。
相比于现有技术，本发明的有益效果：
(1)本方案通过设置传动机构，利用一组电机，驱动传动机构进行转动，从而对污水定量机构、絮凝剂定量机构、搅拌机构、过滤机构与卸料机构进行传动，从而完成对污水的定量精细化处理，提高污水的处理效果，从而达到降本增效的目的；
(2)本方案通过设置污水定量机构与絮凝剂定量机构，通过对污水与絮凝剂进行定量投放控制，使得单位的污水与适量的絮凝剂进行充分融合，从而使得污水的絮凝效果达到最佳，相对提升了污水的净化效果；
(3)本方案通过设置搅拌机构，利用传动机构的传动，使得搅拌机构进行持续运作，对污水与絮凝剂进行搅拌，加快絮凝剂与污水的融合效率的同时提升絮凝剂的效果；
(4)本方案通过设置过滤机构与卸料机构，利用过滤板对污水进行过滤处理，使得絮凝剂产生的滤渣进行截留，并通过卸料机构，排出设备的外部，其次对过滤板进行便携设置，便于拆卸与安装，相对提升了设备的实用性。
（发明人：屈松林;高浩然）
