公布日：2023.04.04
申请日：2022.11.23
分类号：B01D29/03(2006.01)I;B01D29/86(2006.01)I;B01D37/02(2006.01)I;B01F27/90(2022.01)I;B01F33/83(2022.01)I
摘要
本发明涉及过滤器领域，公开了一种生活废水治理用的多级过滤器以及过滤方法。本发明中，所述过滤箱的顶部设置有污水投入口管与进水口管，所述过滤箱的顶部设置有电机，所述电机的输出轴一端固定连接有丝杆，所述丝杆的表面固定设置有搅碎杆，所述搅碎杆的数量为四个，在人们对生活废水进行处理时，首先将生活废水从污水投入口管内倒入，由电机带动丝杆以及丝杆表面的搅碎杆进行转动，最下方的搅碎杆底部的研磨板对下滤网的表面固体杂质进行淹没，防止其造成堵塞，提高了其过滤效率。
权利要求书
1.一种生活废水治理用的多级过滤器，包括过滤箱(1)，其特征在于：所述过滤箱(1)的顶部设置有污水投入口管(21)与进水口管(26)，所述过滤箱(1)的顶部设置有电机(36)，所述电机(36)的输出轴一端固定连接有丝杆(2)，所述丝杆(2)的表面固定设置有搅碎杆(3)，所述搅碎杆(3)的数量为四个，所述搅碎杆(3)远离丝杆(2)的一端设置有清洁块(18)，所述过滤箱(1)的内部设置有上滤网(17)与下滤网(5)，所述上滤网(17)的正中央开设有与丝杆(2)的尺寸与位置相匹配的圆孔，位于最下方的所述搅碎杆(3)的底部设置有研磨板(4)，所述研磨板(4)的数量为两个。
2.如权利要求1所述的一种生活废水治理用的多级过滤器，其特征在于：所述过滤箱(1)的内壁顶部固定设置有于丝杆(2)位置错开的集装箱(20)，所述集装箱(20)的内部设置有水箱(23)且水箱(23)的进水端与进水口管(26)相贯通，所述水箱(23)的排水端拆卸连接有连接管(22)，所述水箱(23)通过连接管(22)拆卸连接有两个水泵(24)的进水端，所述水泵(24)的排水端通过连接管(22)拆卸连接有两个清洁用溶剂盒(25)的进水端，所述清洁用溶剂盒(25)的底部通过连接管(22)拆卸连接有多个喷头(19)。
3.如权利要求1所述的一种生活废水治理用的多级过滤器，其特征在于：所述过滤箱(1)的顶部位于电机(36)的外侧拆卸连接有保护罩(29)，所述保护罩(29)的底部开设有透孔(38)，所述透孔(38)的内部穿设有限位螺丝(37)，所述过滤箱(1)的顶部开设有多个限位螺孔(39)且限位螺孔(39)与限位螺丝(37)的位置与尺寸相匹配，所述限位螺丝(37)贯穿透孔(38)螺纹连接在限位螺孔(39)的内部。
4.如权利要求1所述的一种生活废水治理用的多级过滤器，其特征在于：所述过滤箱(1)的一侧设置有步进电机(6)，所述步进电机(6)的输出轴一端固定连接有螺纹杆(7)，所述螺纹杆(7)的表面螺纹连接有滑块(8)，所述过滤箱(1)的内部固定设置有固定杆(13)且固定杆(13)贯穿滑块(8)固定连接于过滤箱(1)的内壁侧面，所述滑块(8)的底部固定连接有移动杆(12)。
5.如权利要求1所述的一种生活废水治理用的多级过滤器，其特征在于：所述过滤箱(1)的内壁底部活动连接有沉淀槽(11)，所述过滤箱(1)的内壁底部设置有两个凸槽(9)，所述沉淀槽(11)的底部开设有两个滑槽(10)且滑槽(10)的尺寸与位置和凸槽(9)相匹配。
6.如权利要求1所述的一种生活废水治理用的多级过滤器，其特征在于：所述下滤网(5)远离过滤箱(1)的一端设置有拉杆(15)，所述下滤网(5)的侧面穿设有螺丝(16)，所述过滤箱(1)的侧面开设有螺孔(14)，所述螺丝(16)贯穿下滤网(5)螺纹连接在螺孔(14)的内部。

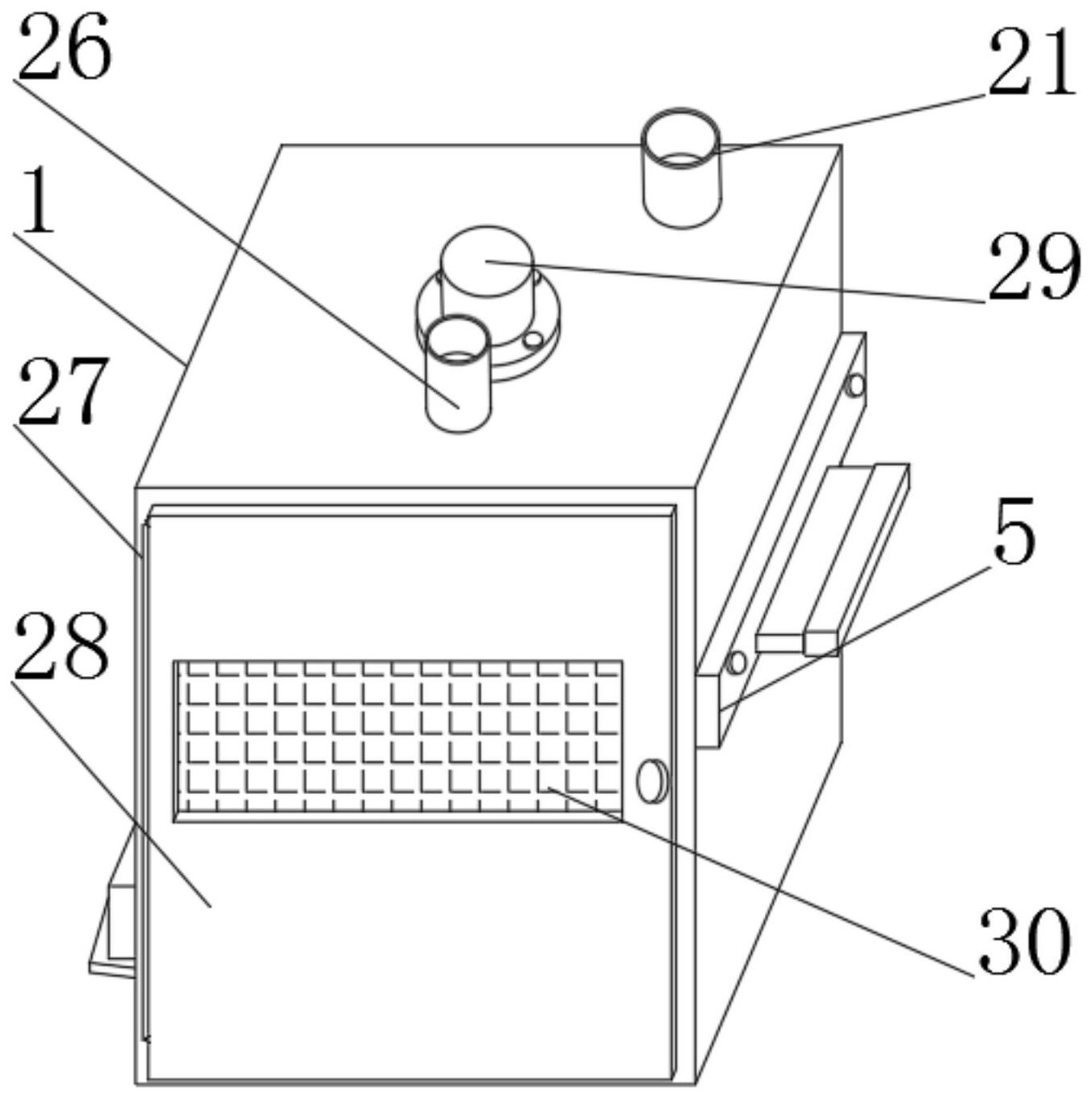

7.如权利要求1所述的一种生活废水治理用的多级过滤器，其特征在于：所述过滤箱(1)的前侧固定设置有铰链(27)，所述铰链(27)固定连接有箱门(28)。
8.如权利要求1所述的一种生活废水治理用的多级过滤器，其特征在于：所述箱门(28)的前侧设置有玻璃窗(30)。
9.如权利要求1所述的一种生活废水治理用的多级过滤器，其特征在于：所述过滤箱(1)的底部固定连接有底板(31)，所述底板(31)的内部穿设有四个移动块(34)，所述移动块(34)的底部转动设置有移动轮(35)，所述移动块(34)的内部开设有两个通孔(33)，所述底板(31)的两侧穿设有四个与通孔(33)尺寸与位置相适配的固定销(32)，所述固定销(32)贯穿底板(31)插入在通孔(33)的内部，所述过滤箱(1)的底部均匀设置有四个支脚(40)。
10.使用如权利要求1所述的一种生活废水治理用的多级过滤器的过滤方法，其特征在于：步骤一：在人们对生活废水进行处理时，首先将生活废水从污水投入口管(21)内倒入，由电机(36)带动丝杆(2)以及丝杆(2)表面的搅碎杆(3)进行转动，最下方的搅碎杆(3)底部的研磨板(4)对下滤网(5)的表面固体杂质进行淹没，防止其造成堵塞；步骤二：当人们使用过滤箱(1)之后，过滤箱(1)的内部一定会有残留的生活废水，这时从进水口管(26)往水箱(23)的内部加水，打开水泵(24)，将水从水箱(23)抽出，经过清洁用溶剂盒(25)与清洁用溶剂盒(25)内部的清洁用溶剂进行混合，再从多个喷头(19)喷洒出，再配合搅碎杆(3)的侧面设置的清洁块(18)对过滤箱(1)的内部进行清洗；步骤三：当人们需要对过滤箱(1)进行移动的时候，将搅碎杆(3)插入至移动块(34)内部最上方的通孔(33)内部，即可将移动轮(35)的位置伸出于支脚(40)低的位置，实现对过滤箱(1)的移动。
发明内容
本发明的目的在于：为了解决上述提出该一种多级介质生活污水过滤器不便于人们对其进行移动问题，提供一种生活废水治理用的多级过滤器以及过滤方法。
本发明采用的技术方案如下：一种生活废水治理用的多级过滤器以及过滤方法，包括过滤箱，所述过滤箱的顶部设置有污水投入口管与进水口管，所述过滤箱的顶部设置有电机，所述电机的输出轴一端固定连接有丝杆，所述丝杆的表面固定设置有搅碎杆，所述搅碎杆的数量为四个，所述搅碎杆远离丝杆的一端设置有清洁块，所述过滤箱的内部设置有上滤网与下滤网，所述上滤网的正中央开设有与丝杆的尺寸与位置相匹配的圆孔，位于最下方的所述搅碎杆的底部设置有研磨板，所述研磨板的数量为两个。
通过采用上述技术方案，在人们对生活废水进行处理时，首先将生活废水从污水投入口管内倒入，由电机带动丝杆以及丝杆表面的搅碎杆进行转动，最下方的搅碎杆底部的研磨板对下滤网的表面固体杂质进行淹没，防止其造成堵塞，提高了其过滤效率。
在一优选的实施方式中，所述过滤箱的内壁顶部固定设置有于丝杆位置错开的集装箱，所述集装箱的内部设置有水箱且水箱的进水端与进水口管相贯通，所述水箱的排水端拆卸连接有连接管，所述水箱通过连接管拆卸连接有两个水泵的进水端，所述水泵的排水端通过连接管拆卸连接有两个清洁用溶剂盒的进水端，所述清洁用溶剂盒的底部通过连接管拆卸连接有多个喷头。
通过采用上述技术方案，当人们使用过滤箱之后，过滤箱的内部一定会有残留的生活废水，这时从进水口管往水箱的内部加水，打开水泵，将水从水箱抽出，经过清洁用溶剂盒与清洁用溶剂盒内部的清洁用溶剂进行混合，再从多个喷头喷洒出，再配合搅碎杆的侧面设置的清洁块对过滤箱的内部进行清洗，可以在一定程度上提高过滤效果。
在一优选的实施方式中，所述过滤箱的顶部位于电机的外侧拆卸连接有保护罩，所述保护罩的底部开设有透孔，所述透孔的内部穿设有限位螺丝，所述过滤箱的顶部开设有多个限位螺孔且限位螺孔与限位螺丝的位置与尺寸相匹配，所述限位螺丝贯穿透孔螺纹连接在限位螺孔的内部，所述过滤箱的一侧设置有步进电机，所述步进电机的输出轴一端固定连接有螺纹杆，所述螺纹杆的表面螺纹连接有滑块，所述过滤箱的内部固定设置有固定杆且固定杆贯穿滑块固定连接于过滤箱的内壁侧面，所述滑块的底部固定连接有移动杆，所述过滤箱的内壁底部活动连接有沉淀槽，所述过滤箱的内壁底部设置有两个凸槽，所述沉淀槽的底部开设有两个滑槽且滑槽的尺寸与位置和凸槽相匹配。
通过采用上述技术方案，通过设置有保护罩可以对电机起到一定的保护作用，在对过滤后的生活废水过滤后，立即回收过滤后的生活废水会使其搅动未过滤掉的杂质再次变浑浊，导致沉淀效果不佳，通过步进电机带动螺纹杆转动，再使其表面的滑块带动底部的移动杆向左移动，直至将底部的杂质隔开，由人们将沉淀的杂质取出，提高生活废水沉淀效果。
在一优选的实施方式中，所述下滤网远离过滤箱的一端设置有拉杆，所述下滤网的侧面穿设有螺丝，所述过滤箱的侧面开设有螺孔，所述螺丝贯穿下滤网螺纹连接在螺孔的内部。
通过采用上述技术方案，通过将下滤网设置为可拆卸方便人们对下滤网进行清理或更换，保证其过滤效果。
在一优选的实施方式中，所述过滤箱的前侧固定设置有铰链，所述铰链固定连接有箱门，所述箱门的前侧设置有玻璃窗。
通过采用上述技术方案，通过设置有箱门方便人们在需要的时候打开过滤箱，设置有玻璃窗可以方便人们在过滤过程中看到过滤箱内部的情况。
在一优选的实施方式中，所述过滤箱的底部固定连接有底板，所述底板的内部穿设有四个移动块，所述移动块的底部转动设置有移动轮，所述移动块的内部开设有两个通孔，所述底板的两侧穿设有四个与通孔尺寸与位置相适配的固定销，所述固定销贯穿底板插入在通孔的内部，所述过滤箱的底部均匀设置有四个支脚。
通过采用上述技术方案，当人们需要对过滤箱进行移动的时候，将搅碎杆插入至移动块内部最上方的通孔内部，即可将移动轮的位置伸出于支脚低的位置，实现对过滤箱的移动，设置有支脚可以尽量提高过滤过程中过滤箱的稳定性。
综上所述，由于采用了上述技术方案，本发明的有益效果是：本发明中，
1.在人们对生活废水进行处理时，首先将生活废水从污水投入口管内倒入，由电机带动丝杆以及丝杆表面的搅碎杆进行转动，最下方的搅碎杆底部的研磨板对下滤网的表面固体杂质进行淹没，防止其造成堵塞，提高了其过滤效率。
2.当人们使用过滤箱之后，过滤箱的内部一定会有残留的生活废水，这时从进水口管往水箱的内部加水，打开水泵，将水从水箱抽出，经过清洁用溶剂盒与清洁用溶剂盒内部的清洁用溶剂进行混合，再从多个喷头喷洒出，再配合搅碎杆的侧面设置的清洁块对过滤箱的内部进行清洗，可以在一定程度上提高过滤效果。
3.当人们需要对过滤箱进行移动的时候，将搅碎杆插入至移动块内部最上方的通孔内部，即可将移动轮的位置伸出于支脚低的位置，实现对过滤箱的移动。
（发明人：李艳林;于勇）
