公布日：2023.04.04
申请日：2022.11.17
分类号：C02F1/04(2006.01)I;B01D9/02(2006.01)I;B01D53/86(2006.01)I;B01D53/70(2006.01)I;B01D53/38(2006.01)I
摘要
本发明属于工业盐废水处理领域，尤其涉及一种工业盐废水处理设备，包括结晶桶，其特征在于，所述结晶桶底部固定设置有焚烧箱，所述焚烧箱沿结晶桶轴线方向一端设置有可开关的仓门，所述结晶桶内部转动设置有用于收集固体结晶的收集桶，所述收集桶内部固定设置有弧形挡板，所述收集桶内部转动设置有转轴，所述转轴外圆周面上均匀分布有若干结晶板，所述结晶板表面开有若干用于加快废水蒸发结晶的网孔，所述结晶桶一侧固定设置有洗气桶，所述结晶桶上端固定连接通气管道，所述结晶桶上端固定设置有进水通道。能够针对工业生产中产生的工业盐废水进行蒸发结晶、废气处理，从而使得工业盐废水能够再次利用，并且减少污染物的排放。
权利要求书
1.一种工业盐废水处理设备，包括结晶桶，其特征在于，所述结晶桶底部固定设置有焚烧箱，所述焚烧箱沿结晶桶轴线方向一端设置有可开关的仓门，所述结晶桶内部转动设置有用于收集、研磨固体结晶的收集桶，所述收集桶内部固定设置有弧形挡板，所述收集桶内部转动设置有转轴，所述转轴外圆周面上均匀分布有若干结晶板，所述结晶板表面开有若干用于加快废水蒸发结晶的网孔，所述结晶桶一侧固定设置有洗气桶，所述结晶桶上端固定连接通气管道，所述通气管道远离结晶桶的一端深入洗气桶内部，所述结晶桶上端固定设置有进水通道，所述进水通道位于通气管道远离仓门的一侧；所述结晶桶收集桶两侧固定设置有套筒，每个所述套筒远离收集桶的一端转动设置在结晶桶的中心轴线位置处，所述转轴转动套接在套筒内部，转轴外圆周面上均匀分布有若干壳体，每个所述壳体内部开有第一空腔，每个所述第一空腔内部滑动设置有第一滑块，每个所述结晶板靠近转轴一端固定设置有顶杆，每个所述结晶板远离转轴的一端固定设置有若干顶头，每个所述顶杆远离结晶板的一端深入第一空腔内部，每个所述顶杆深入第一空腔的一端与第一滑块固定连接，每个所述第一滑块远离结晶板的一端与壳体之间有第一弹簧连接；所述结晶桶内部固定设置有一个储水箱，所述储水箱正对进水通道下方，所述储水箱内部开有第二空腔，所述第二空腔内部滑动设置有第二滑块，所述储水箱底部开有缺口，所述缺口上方滑动设置有能够堵塞缺口的顶板，所述顶板一端深入第二空腔内部，所述顶板深入第二空腔内部的一端与第二滑块固定连接，所述第二滑块远离顶板的一侧与储水箱之间有第二弹簧连接，所述储水箱正对顶板两侧开有滑槽，所述顶板两侧都固定设置有顶块，每个所述顶块远离顶板的一端伸出滑槽，所述转轴外圆周面上沿轴线方向固定设置有两个推块，两个所述推块都正对顶块；所述结晶桶远离仓门的一侧固定设置有驱动电机，所述套筒深入结晶桶一端与结晶桶之间转动设置有轴承，所述转轴远离仓门的一端伸出结晶桶内部，所述转轴伸出结晶桶的一端与驱动电机的输出轴固定连接，所述轴承伸出结晶桶的一端的外圆周面上固定设置有第一小齿轮，所述第一小齿轮下方转动设置有传动杆，所述传动杆一端伸出结晶桶，所述传动杆伸出结晶桶的一端固定设置有第二大齿轮，所述第一小齿轮与第二大齿轮啮合传动，所述套筒靠近收集桶一侧的外圆周面上固定设置有第一大齿轮，所述传动杆伸入结晶桶的一端固定设置有第二小齿轮，所述第二小齿轮为半齿轮，所述第二小齿轮与第一大齿轮间歇性啮合传动。
2.根据权利要求1所述的工业盐废水处理设备，其特征在于，所述焚烧箱内部开有第三空腔，所述空腔与结晶桶内部相通，所述空腔内部靠近仓门的一端开有进气孔，所述焚烧箱外部正对进气孔的位置处固定设置有进气管，所述进气管远离焚烧箱的一端固定设置有送气泵，所述空腔内部远离仓门的一端开有出气孔，所述焚烧箱外部正对出气孔的位置处固定设置有出气管，所述出气管远离焚烧箱的一端固定设置有吸气泵，所述吸气泵下端固定设置有给吸气泵内气体提供冷气的冷却箱。
3.根据权利要求1所述的工业盐废水处理设备，其特征在于，所述弧形挡板内部固定设置有固定板，所述固定板远离弧形挡板的一端与结晶桶固定连接，所述收集桶底部开有槽口，所述槽口靠近仓门的一端伸出结晶桶，所述结晶桶靠近仓门一侧设置有可拆卸的收集箱，所述槽口的一端伸入收集箱内部。
4.根据权利要求1所述的工业盐废水处理设备，其特征在于，所述洗气桶内部开有第四空腔，所述第四空腔内部固定设置有第一清洁盘，所述第一清洁盘上方固定设置有第二清洁盘，所述通气管道的出气端通过第一清洁盘和第二清洁盘深入到第一清洁盘下方，所述第四空腔底部开有出水口。
5.根据权利要求2所述的工业盐废水处理设备，其特征在于，所述通气管道靠近洗气桶一侧开有通孔，所述吸气泵靠近洗气桶的一侧固定设置有送气管，所述送气管远离吸气泵的一端深入通孔内部向通气管道内输送二氧化碳气体。
6.根据权利要求1所述的工业盐废水处理设备，其特征在于，所述结晶桶远离洗气桶的一侧固定设置有废水箱，所述废水箱底部固定设置有若干支撑腿，所述废水箱底部与进水管道连通，所述废水箱远离支撑腿的一侧固定设置有用于将废水抽取到废水箱中的水泵，所述水泵远离结晶桶的一侧固定设置有水管。
7.根据权利要求1所述的工业盐废水处理设备，其特征在于，所述焚烧箱内部靠近转轴一侧开有滑轨，所述滑轨内滑动设置有隔板，所述隔板表面开有若干孔洞。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种工业盐废水处理设备，本一种工业盐废水处理设备能够针对工业生产中产生的工业盐废水进行蒸发结晶、废气处理，从而使得工业盐废水能够再次利用，并且减少污染物的排放。

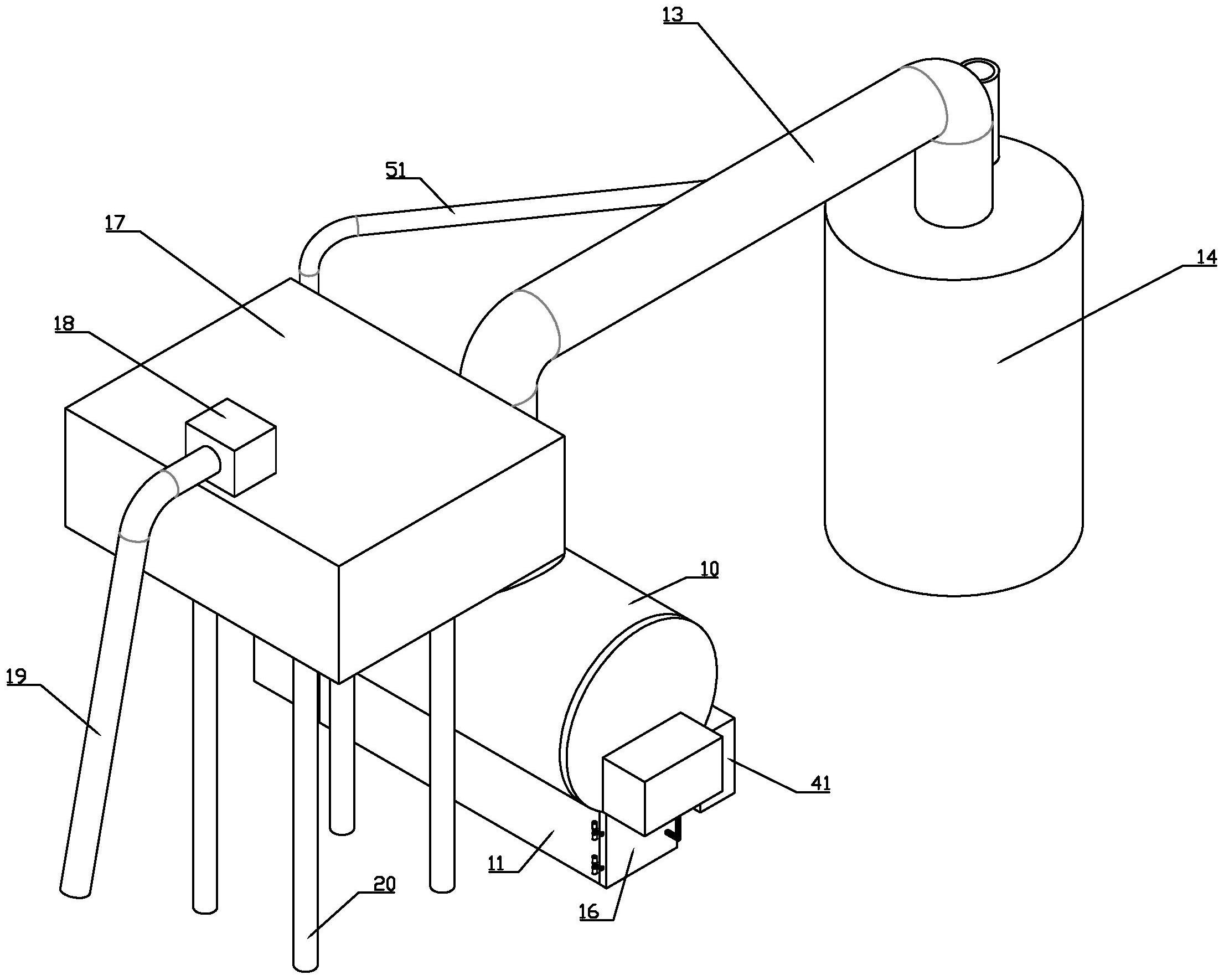

本发明的目的可通过下列技术方案来实现一种工业盐废水处理设备，包括结晶桶，其特征在于，所述结晶桶底部固定设置有焚烧箱，所述焚烧箱沿结晶桶轴线方向一端设置有可开关的仓门，所述结晶桶内部转动设置有用于收集固体结晶的收集桶，所述收集桶内部固定设置有弧形挡板，所述收集桶内部转动设置有转轴，所述转轴外圆周面上均匀分布有若干结晶板，所述结晶板表面开有若干用于加快废水蒸发结晶的网孔，所述结晶桶一侧固定设置有洗气桶，所述结晶桶上端固定连接通气管道，所述通气管道远离结晶桶的一端深入洗气桶内部，所述结晶桶上端固定设置有进水通道，所述进水通道位于通气管道远离仓门的一侧。
优选的，所述结晶桶收集桶两侧固定设置有套筒，每个所述套筒远离收集桶的一端转动设置在结晶桶的中心轴线位置处，所述转轴转动套接在套筒内部，转轴外圆周面上均匀分布有若干壳体，每个所述壳体内部开有第一空腔，每个所述第一空腔内部滑动设置有第一滑块，每个所述结晶板靠近转轴一端固定设置有顶杆，每个所述结晶板远离转轴的一端固定设置有若干顶头，每个所述顶杆远离结晶板的一端深入第一空腔内部，每个所述顶杆深入第一空腔的一端与第一滑块固定连接，每个所述第一滑块远离结晶板的一端与壳体之间有第一弹簧连接。
优选的，所述结晶桶内部固定设置有一个储水箱，所述储水箱正对进水通道下方，所述储水箱内部开有第二空腔，所述第二空腔内部滑动设置有第二滑块，所述储水箱底部开有缺口，所述缺口上方滑动设置有能够堵塞缺口的顶板，所述顶板一端深入第二空腔内部，所述顶板深入第二空腔内部的一端与第二滑块固定连接，所述第二滑块远离顶板的一侧与储水箱之间有第二弹簧连接，所述储水箱正对顶板两侧开有滑槽，所述顶板两侧都固定设置有顶块，每个所述顶块远离顶板的一端伸出滑槽，所述转轴外圆周面上沿轴线方向固定设置有两个推块，两个所述推块都正对顶块。间歇性向结晶桶内部排放废水，加快结晶速度。
优选的，所述焚烧箱内部开有第三空腔，所述空腔与结晶桶内部相通，所述空腔内部靠近仓门的一端开有进气孔，所述焚烧箱外部正对进气孔的位置处固定设置有进气管，所述进气管远离焚烧箱的一端固定设置有送气泵，所述空腔内部远离仓门的一端开有出气孔，所述焚烧箱外部正对出气孔的位置处固定设置有出气管，所述出气管远离焚烧箱的一端固定设置有吸气泵。所述吸气泵下端固定设置有给吸气泵内气体提供冷气的冷却箱。加强焚烧箱内部燃烧的效果，确保结晶桶内部温度恒定。
优选的，所述弧形挡板内部固定设置有固定板，所述固定板远离弧形挡板的一端与结晶桶固定连接，所述收集桶底部开有槽口，所述槽口靠近仓门的一端伸出结晶桶，所述结晶桶靠近仓门一侧设置有可拆卸的收集箱，所述槽口的一端伸入收集箱内部。
优选的，所述洗气桶内部开有第四空腔，所述第四空腔内部固定设置有第一清洁盘，所述第一清洁盘上方固定设置有第二清洁盘，所述通气管道的出气端通过第一清洁盘和第二清洁盘深入到第一清洁盘下方，所述第四空腔底部开有出水口。
优选的，所述通气管道靠近洗气桶一侧开有通孔，所述吸气泵靠近洗气桶的一侧固定设置有送气管，所述送气管远离吸气泵的一端深入通孔内部向通气管道内输送二氧化碳气体。降低通气管道内部高温气体温度，确保气体与洗气桶内部的第一清洁盘和第二清洁盘反应时能达到最佳温度。
优选的，所述结晶桶远离仓门的一侧固定设置有驱动电机，所述套筒深入结晶桶一端与结晶桶之间转动设置有轴承，所述转轴远离仓门的一端伸出结晶桶内部，所述转轴伸出结晶桶的一端与驱动电机的输出轴固定连接，所述轴承伸出结晶桶的一端的外圆周面上固定设置有第一小齿轮，所述第一小齿轮下方转动设置有传动杆，所述传动杆一端伸出结晶桶，所述传动杆伸出结晶桶的一端固定设置有第二大齿轮，所述第一小齿轮与第二大齿轮啮合传动，所述套筒靠近收集桶一侧的外圆周面上固定设置有第一大齿轮，所述传动杆伸入结晶桶的一端固定设置有第二小齿轮，所述第二小齿轮为半齿轮，所述第二小齿轮与第一大齿轮间歇性啮合传动。在收集桶摆动的同时，能够对大块固体盐进行研磨处理。
优选的，所述结晶桶远离洗气桶的一侧固定设置有废水箱，所述废水箱底部固定设置有若干支撑腿，所述废水箱底部与进水管道连通，所述废水箱远离支撑腿的一侧固定设置有用于将废水抽取到废水箱中的水泵，所述水泵远离结晶桶的一侧固定设置有水管。
优选的，所述焚烧箱内部靠近转轴一侧开有滑轨，所述滑轨内滑动设置有隔板，所述隔板表面开有若干孔洞。
有益效果：
本发明通过结晶桶内部的结晶板与弧形挡板的配合，实现了工业盐废水的蒸发结晶处理，能够加快工业盐的结晶速度，实现工业盐废水的二次利用。
本发明通过通气管道与洗气桶的配合，实现了工业盐废水蒸发结晶过程中产生的废气的净化处理，能够降低对环境的污染。
（发明人：姜峰;赵春光）
