公布日：2023.11.17
申请日：2023.10.09
分类号：B01D53/84(2006.01)I
摘要
本发明涉及生物滤池技术领域，具体为一种生物滤池，包括：生物滤池，生物滤池的表面转动连接有连接板，连接板的底面设置有喷淋头，喷淋头的表面设置有顶持组件，喷淋头的表面设置有喷淋组件，且顶持组件对喷淋组件实现限位；定位杆的一端套设有传动带，且喷淋头设置有多组，传动带与多组喷淋头表面的定位杆相啮合；有益效果为：定位杆转动的过程当中带动顶持板转动，顶持板转动与顶持球的表面接触，顶持球在收纳槽的表面上下滑动，从而顶持着喷淋管沿着安装球的表面转动，喷淋管形成摆动状态，扩大了对生物滤池内的臭气喷淋覆盖范围。
权利要求书

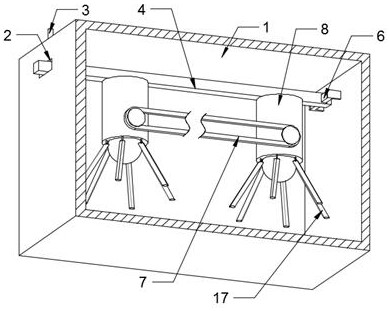

1.一种生物滤池，其特征在于：所述生物滤池包括：生物滤池（1），生物滤池（1）的表面转动连接有连接板（4），连接板（4）的底面设置有喷淋头（8），喷淋头（8）的表面设置有顶持组件，喷淋头（8）的表面设置有喷淋组件，且顶持组件对喷淋组件实现限位；定位杆（13）的一端套设有传动带（7），且喷淋头（8）设置有多组，传动带（7）与多组喷淋头（8）表面的定位杆（13）相啮合。
2.根据权利要求1所述的一种生物滤池，其特征在于：所述生物滤池（1）的表面开设有活动槽（2），活动槽（2）的表面转动连接有转动杆（3），连接板（4）固定在转动杆（3）的表面，连接板（4）呈方形板状结构，且生物滤池（1）的内壁设置有定位板（5），定位板（5）呈方形板状结构，定位板（5）设置有两组。
3.根据权利要求2所述的一种生物滤池，其特征在于：所述定位板（5）的表面设置有导向板（6），导向板（6）呈弧形板状结构，且两组定位板（5）关于导向板（6）的中心呈对称分布，连接板（4）的一端滑动连接在导向板（6）的表面，连接板（4）的一端开设有与导向板（6）相配合的弧形滑槽。
4.根据权利要求3所述的一种生物滤池，其特征在于：所述顶持组件包括顶持球（11）、定位杆（13）、顶持板（14），喷淋头（8）的表面开设有收纳槽（9），收纳槽（9）呈球形槽，顶持球（11）滑动连接在收纳槽（9）的表面，定位杆（13）转动连接在喷淋头（8）的表面，且顶持板（14）固定在定位杆（13）的表面，顶持板（14）与顶持球（11）的表面接触。
5.根据权利要求4所述的一种生物滤池，其特征在于：所述顶持板（14）呈方形板状结构，顶持板（14）与顶持球（11）接触的表面设置有导向弧形面，且收纳槽（9）与顶持球（11）之间设置有牵引绳（10）和弹力绳（12），牵引绳（10）和弹力绳（12）均设置有两组，两组牵引绳（10）和弹力绳（12）分别关于顶持球（11）的中心呈对称分布。
6.根据权利要求5所述的一种生物滤池，其特征在于：所述喷淋组件包括安装块（15）、安装球（16）、喷淋管（17），安装块（15）固定在喷淋头（8）的底部，安装球（16）固定在安装块（15）的底部，喷淋管（17）的表面开设有转动槽（18），转动槽（18）呈球形槽，且安装球（16）转动连接在转动槽（18）内，顶持球（11）与喷淋管（17）的表面接触，喷淋管（17）与顶持球（11）接触的表面设置有倒圆角。
7.根据权利要求6所述的一种生物滤池，其特征在于：所述喷淋管（17）设置有多组，多组喷淋管（17）关于喷淋头（8）的中心呈圆周阵列分布，且一组定位杆（13）的另一端设置有电机，电机位于喷淋头（8）的外部。
8.根据权利要求7所述的一种生物滤池，其特征在于：所述定位杆（13）的一端与传动带（7）接触的表面分别设置有齿牙和齿槽，齿牙和齿槽相互啮合。
9.一种污水除臭处理系统，其特征在于：包括上述权利要求1-8任意一项所述的生物滤池。
发明内容
本发明的目的在于提供一种生物滤池及污水除臭处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种生物滤池，所述生物滤池包括：生物滤池，生物滤池的表面转动连接有连接板，连接板的底面设置有喷淋头，喷淋头的表面设置有顶持组件，喷淋头的表面设置有喷淋组件，且顶持组件对喷淋组件实现限位；定位杆的一端套设有传动带，且喷淋头设置有多组，传动带与多组喷淋头表面的定位杆相啮合。
优选的，所述生物滤池的表面开设有活动槽，活动槽的表面转动连接有转动杆，连接板固定在转动杆的表面，连接板呈方形板状结构，且生物滤池的内壁设置有定位板，定位板呈方形板状结构，定位板设置有两组。
优选的，所述定位板的表面设置有导向板，导向板呈弧形板状结构，且两组定位板关于导向板的中心呈对称分布，连接板的一端滑动连接在导向板的表面，连接板的一端开设有与导向板相配合的弧形滑槽。
优选的，所述顶持组件包括顶持球、定位杆、顶持板，喷淋头的表面开设有收纳槽，收纳槽呈球形槽，顶持球滑动连接在收纳槽的表面，定位杆转动连接在喷淋头的表面，且顶持板固定在定位杆的表面，顶持板与顶持球的表面接触。
优选的，所述顶持板呈方形板状结构，顶持板与顶持球接触的表面设置有导向弧形面，且收纳槽与顶持球之间设置有牵引绳和弹力绳，牵引绳和弹力绳均设置有两组，两组牵引绳和弹力绳分别关于顶持球的中心呈对称分布。
优选的，所述喷淋组件包括安装块、安装球、喷淋管，安装块固定在喷淋头的底部，安装球固定在安装块的底部，喷淋管的表面开设有转动槽，转动槽呈球形槽，且安装球转动连接在转动槽内，顶持球与喷淋管的表面接触，喷淋管与顶持球接触的表面设置有倒圆角。
优选的，所述喷淋管设置有多组，多组喷淋管关于喷淋头的中心呈圆周阵列分布，且一组定位杆的另一端设置有电机，电机位于喷淋头的外部。
优选的，所述定位杆的一端与传动带接触的表面分别设置有齿牙和齿槽，齿牙和齿槽相互啮合。
一种污水除臭处理系统，包括所述的生物滤池。
与现有技术相比，本发明的有益效果是：本发明提出的生物滤池，定位杆转动的过程当中带动顶持板转动，顶持板转动与顶持球的表面接触，顶持球在收纳槽的表面上下滑动，从而顶持着喷淋管沿着安装球的表面转动，喷淋管形成摆动状态，扩大了对生物滤池内的臭气喷淋覆盖范围。
（发明人：计险;杜旻;车晖;童屿）
