公布日：2023.11.14
申请日：2023.09.15
分类号：C02F3/28(2023.01)I;C02F1/00(2023.01)I
摘要
本发明公开了一种用于污水处理的厌氧反应器，涉及污水处理技术领域。该用于污水处理的厌氧反应器，包括厌氧反应装置，所述厌氧反应装置的顶部固定连接有反应控制装置，所述厌氧反应装置的左侧固定连接有连接口，所述连接口的左端固定连接有清理装置。该用于污水处理的厌氧反应器，通过横板击打到海绵仓中的污水时，横板的击打进一步加速了污水的分散，而且污水在被击打后冲击到海绵仓内壁，利用了污水冲击力度的增大，加速了污水从海绵仓渗透，两个交错过程中起到了对堆积绒毛分散的效果，而且清理刷跟随的旋转对海绵仓内壁上的绒毛清理的效果，减少了海绵仓内堵塞，确保了海绵仓的过滤效率。
权利要求书

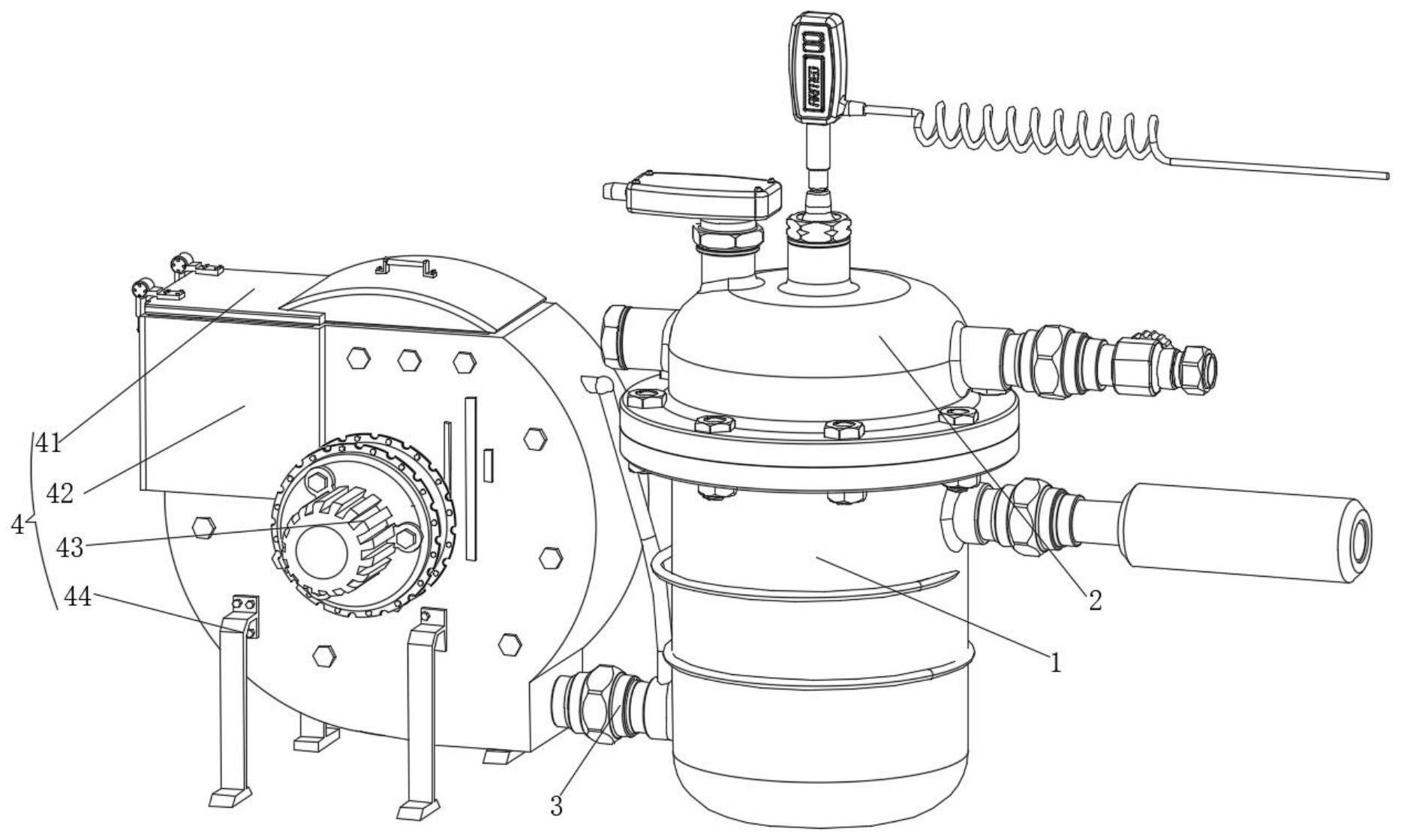

1.一种用于污水处理的厌氧反应器，包括厌氧反应装置(1)，其特征在于：所述厌氧反应装置(1)的顶部固定连接有反应控制装置(2)，所述厌氧反应装置(1)的左侧固定连接有连接口(3)，所述连接口(3)的左端固定连接有清理装置(4)；所述清理装置(4)包括：处理仓(42)，所述处理仓(42)为圆形结构，所述处理仓(42)固定连接在连接口(3)的左端，所述处理仓(42)用于经过污水；过滤装置(45)，所述过滤装置(45)为圆形结构，所述过滤装置(45)固定连接在处理仓(42)的内壁，所述过滤装置(45)对污水进行过滤；顶盖(41)，所述顶盖(41)为矩形结构，所述顶盖(41)铰接在处理仓(42)的顶部，所述顶盖(41)封闭在处理仓(42)的顶部。
2.根据权利要求1所述的一种用于污水处理的厌氧反应器，其特征在于：所述处理仓(42)的底部固定连接有支腿(44)，所述处理仓(42)的正面固定连接有电机(43)。
3.根据权利要求1所述的一种用于污水处理的厌氧反应器，其特征在于：所述过滤装置(45)包括第二轴承(458)，所述处理仓(42)的前后位置均固定连接有第二轴承(458)，两个第二轴承(458)的内壁转动连接有传动齿轮(454)，且传动齿轮(454)的两端位置均固定连接有横板(456)，且两个横板(456)为反向设置，所述横板(456)的末端均固定连接有弧形板(452)，所述弧形板(452)的外壁固定连接有清理刷(451)，所述弧形板(452)和横板(456)之间固定连接有第一弹簧(453)。
4.根据权利要求3所述的一种用于污水处理的厌氧反应器，其特征在于：所述处理仓(42)的内壁还固定连接有海绵仓(455)，所述海绵仓(455)内壁与传动齿轮(454)之间转动连接有第一轴承(457)。
5.根据权利要求1所述的一种用于污水处理的厌氧反应器，其特征在于：所述海绵仓(455)的外壁固定连接有分散装置(46)，所述分散装置(46)包括进污口(462)，所述进污口(462)插接在海绵仓(455)的外壁，所述海绵仓(455)内壁位于进污口(462)的位置开设有排水口(463)，所述排水口(463)的内壁固定连接有第二弹簧(461)，所述第二弹簧(461)的底部固定连接有锥形板(464)。
6.根据权利要求1所述的一种用于污水处理的厌氧反应器，其特征在于：所述海绵仓(455)的内底部固定连接有喷水装置(47)，所述喷水装置(47)包括挤压仓(475)，所述挤压仓(475)开设在海绵仓(455)的底部，所述挤压仓(475)的内底部固定连接有第三弹簧(474)，所述第三弹簧(474)的顶部固定连接有挤压板(471)，所述挤压仓(475)内壁远离挤压板(471)的顶部固定连接有圆板(472)，所述圆板(472)的外壁开设有喷水口(473)。
7.根据权利要求1所述的一种用于污水处理的厌氧反应器，其特征在于：所述海绵仓(455)的内顶部固定连接有分离装置(48)，所述分离装置(48)包括出泥口(482)，所述出泥口(482)开设在海绵仓(455)的内壁，所述海绵仓(455)内壁位于出泥口(482)的位置固定连接有过滤网(483)，所述海绵仓(455)内壁位于过滤网(483)的位置固定连接有清理刺(481)，所述清理刺(481)与过滤网(483)活动接触，所述出泥口(482)的外壁插接有管道，管道的另一端连接在厌氧反应装置(1)的外壁。
8.根据权利要求3所述的一种用于污水处理的厌氧反应器，其特征在于：所述传动齿轮(454)的内壁开设有孔，所述传动齿轮(454)右端的孔内固定连接有第二扇叶(414)，所述传动齿轮(454)左端的孔内固定连接有第一扇叶(49)，所述传动齿轮(454)左端的孔内还转动连接有第三轴承(411)，所述第三轴承(411)的内壁固定连接有羽毛排出管(410)的一端，所述羽毛排出管(410)的另一端固定连接有存储箱(413)，所述存储箱(413)的顶部开设有孔，所述存储箱(413)的孔内固定连接有海绵板(412)。
发明内容
针对现有技术的不足，本发明提供了一种用于污水处理的厌氧反应器，以解决上述背景技术中提出的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种用于污水处理的厌氧反应器，包括厌氧反应装置，所述厌氧反应装置的顶部固定连接有反应控制装置，所述厌氧反应装置的左侧固定连接有连接口，所述连接口的左端固定连接有清理装置，厌氧反应装置为市面上现有的装置，可以对污水进行处理，对污水起到了再次利用的效果；
所述清理装置包括：
处理仓，所述处理仓为圆形结构，所述处理仓固定连接在连接口的左端，所述处理仓用于经过污水，处理仓为圆形的设置，可以把材料放入到处理仓进行处理，且处理仓与厌氧反应装置之间通过连接口连接；
过滤装置，所述过滤装置为圆形结构，所述过滤装置固定连接在处理仓的内壁，所述过滤装置对污水进行过滤，过滤装置位于处理仓中，可以对污水中的绒毛进行过滤，减少了绒毛的存在，保持污水的过滤效率；
顶盖，所述顶盖为矩形结构，所述顶盖铰接在处理仓的顶部，所述顶盖封闭在处理仓的顶部，顶盖与处理仓之间为铰接，所以可以掀起顶盖，使处理仓内部暴露出来。
优选的，所述处理仓的底部固定连接有支腿，所述处理仓的正面固定连接有电机，支腿设置在处理仓的外壁，可以放置在地面上，用于对处理仓起到了支撑的效果。
优选的，所述过滤装置包括第二轴承，所述处理仓的前后位置均固定连接有第二轴承，两个第二轴承的内壁转动连接有传动齿轮，且传动齿轮的两端位置均固定连接有横板，且两个横板为反向设置，所述横板的末端均固定连接有弧形板，所述弧形板的外壁固定连接有清理刷，所述弧形板和横板之间固定连接有第一弹簧，传动齿轮为三个锥形齿轮相互啮合，可以起到了传动的效果，且两个锥齿轮之间为相反旋转。
优选的，所述处理仓的内壁还固定连接有海绵仓，所述海绵仓内壁与传动齿轮之间转动连接有第一轴承，海绵仓为海绵材料的制成，可以随污水进行过滤，而且海绵仓为圆形设置，可以放置在处理仓中。
优选的，所述分散装置包括进污口，所述进污口插接在海绵仓的外壁，所述海绵仓内壁位于进污口的位置开设有排水口，所述排水口的内壁固定连接有第二弹簧，所述第二弹簧的底部固定连接有锥形板，锥形板为锥形的设置，可以引导污水经过锥形板时，锥形板进一步对污水进行分散。
优选的，所述喷水装置包括挤压仓，所述挤压仓开设在海绵仓的底部，所述挤压仓的内底部固定连接有第三弹簧，所述第三弹簧的顶部固定连接有挤压板，所述挤压仓内壁远离挤压板的顶部固定连接有圆板，所述圆板的外壁开设有喷水口，挤压仓安装在海绵仓的底部，所以海绵仓中暂时未被过滤的污水均可存储在挤压仓中，通过利用了横板的挤压，使污水可以再次喷出。
优选的，所述分离装置包括出泥口，所述出泥口开设在海绵仓的内壁，所述海绵仓内壁位于出泥口的位置固定连接有过滤网，所述海绵仓内壁位于过滤网的位置固定连接有清理刺，所述清理刺与过滤网活动接触，所述出泥口的外壁插接有管道，管道的另一端连接在厌氧反应装置的外壁，通过管道和连接口的连接，分别使污水和污泥排输到厌氧反应装置中，厌氧反应装置分别针对污水和污泥进行处理，减少了污水和污泥的混合。
优选的，所述传动齿轮的内壁开设有孔，所述传动齿轮右端的孔内固定连接有第二扇叶，所述传动齿轮左端的孔内固定连接有第一扇叶，所述传动齿轮左端的孔内还转动连接有第三轴承，所述第三轴承的内壁固定连接有羽毛排出管的一端，所述羽毛排出管的另一端固定连接有存储箱，所述存储箱的顶部开设有孔，所述存储箱的孔内固定连接有海绵板，存储箱设置在处理仓的背面，可以对绒毛进行存储，在工作结束后可以取出存储箱中的绒毛。
本发明提供了一种用于污水处理的厌氧反应器。具备以下有益效果：
1、该用于污水处理的厌氧反应器，通过利用排水口的多个口的设置，所以水流在排出时可以使污水分散开来，在污水经过锥形板时，锥形板的锥形设置可以使污水再次分流，污水在分离后横板击打到水流上时，水流便于被击打分散开来，分散开来的污水遍布在海绵仓的内壁，从多个位置的过滤，加速了过滤效率。
2、该用于污水处理的厌氧反应器，通过横板击打到海绵仓中的污水时，横板的击打进一步加速了污水的分散，而且污水在被击打后冲击到海绵仓内壁，利用了污水冲击力度的增大，加速了污水从海绵仓渗透，两个交错过程中起到了对堆积绒毛分散的效果，而且清理刷跟随的旋转对海绵仓内壁上的绒毛清理的效果，减少了海绵仓内堵塞，确保了海绵仓的过滤效率。
3、该用于污水处理的厌氧反应器，通过排水口使污水分流出来后，横板旋转过程中会击打到排水口排出的水流，会进一步的使水流分散开来，进一步增大了污水的分散开来，而且清理刷的击打使堆积的绒毛起到了的分散的效果，减少了绒毛的堆积，便于后续绒毛的飘起。
4、该用于污水处理的厌氧反应器，通过利用横板旋转到底部位置时，横板的交错起到了对水的挤压效果，然后第三弹簧在自身的弹性下挤压挤压仓中的水上升，水从喷水口中喷出，通过挤压板的挤压使水流喷出，减少了海绵仓的内底部污水的堆积，使污水可以从更多的位置排出，减少了污水堆积在单一位置，加速了污水的排出效率，而且利用了水流向下的冲击力使得横板可以再次击打到水流上，使污水的多次被击打，污水被分散开来。
5、该用于污水处理的厌氧反应器，通过利用横板的旋转过程中会起到刮下海绵仓内壁上污泥的效率，横板的继续旋转下交错过程中会挤压污泥通过过滤网，利用了横板交错过程中起到了的挤压力，加速了污泥从过滤网通过，且利用了过滤网弹性材料的设置，所以过滤网被压扁时清理刺可以清理过滤网中的绒毛，通过利用了横板的交错起到了清理海绵仓内壁上污泥的效果，减少了污泥的堵塞，避免了污泥的堆积造成的过滤效果低。
6、该用于污水处理的厌氧反应器，通过利用传动齿轮的旋转，可以带动第一扇叶和第二扇叶均跟随旋转，所以使海绵仓内的气流朝着羽毛排出管中流动，使海绵仓内部产生了气流的流动，气流在流动过程中加速了绒毛上水分的蒸发，水分的减少可以使绒毛可以跟随气流漂浮，而且横板旋转过程中还会扇动气流，配合着海绵仓内部气流流动的引导下使绒毛被收集，绒毛的收集减少了资源的浪费。
（发明人：王亮;刘华）
