公布日：2023.11.17
申请日：2023.10.11
分类号：C02F9/00(2023.01)I;C02F11/122(2019.01)I;C02F103/00(2006.01)N;C02F1/00(2023.01)N;C02F1/50(2023.01)N;C02F3/02(2023.01)N;C02F101/30(2006.01)N
摘要
本发明提出了半埋式医用污水与医疗废弃物综合处理系统及工艺流程，所述综合处理系统根据医用污水和医疗废弃物的处理要求和工艺通过系统化设计出事故池、集水池、调节池、水解酸化池、接触氧化池、二沉池、接触消毒池、泵房、排放口、污泥浓缩池、控制室、鼓风机房、压滤机房、污泥暂存区、消毒区、除臭设备间、在线监测间、消毒加药间、污泥晾晒间和医疗垃圾暂存区等的布置位置，通过合理的布局，采用标准、化模块化的设计施工，一体化成型，施工方便快捷，能有效降低各个设施间的管线连接距离，便于维修维护；其处理工艺流程简单，标准统一，便于管理人员管理，能有效提高医用污水和医疗废弃物的处理效率，使医用污水和医疗废弃物处理安全有效。
权利要求书

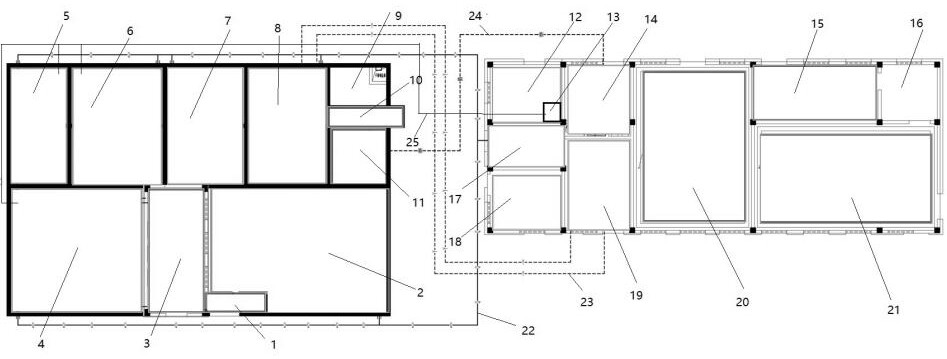

1.一种半埋式医用污水与医疗废弃物综合处理系统，包括有格栅渠（1）、事故池（2）、集水池（3）、调节池（4）、水解酸化池（5）、接触氧化池（6）、二沉池（7）、接触消毒池（8）、泵房（9）、排放口（10）、污泥浓缩池（11）、控制室（12）、鼓风机房（13）、压滤机房（14）、污泥暂存区（15）、消毒区（16）、除臭设备间（17）、在线监测间（18）、消毒加药间（19）、污泥晾晒间（20）、医疗垃圾暂存区（21）、通气管（22）、药剂管（23）、泥浆管（24）和曝气管（25），其特征在于：所述半埋式医用污水与医疗废弃物综合处理系统模块化设置事故池（2），所述事故池（2）进口设置格栅渠（1），所述事故池（2）左侧设置集水池（3），所述集水池（3）左侧设置调节池（4），所述调节池（4）上侧设置水解酸化池（5），所述水解酸化池（5）右侧设置接触氧化池（6），所述接触氧化池（6）右侧设置二沉池（7），所述二沉池（7）右侧设置接触消毒池（8），所述接触消毒池（8）右侧设置泵房（9）、排放口（10）和污泥浓缩池（11），所述污泥浓缩池（11）右侧设置控制室（12），所述控制室（12）内设置有鼓风机房（13），所述控制室（12）下侧设置除臭设备间（17），所述除臭设备间（17）下侧设置在线监测间（18），所述控制室（12）右侧设置压滤机房（14），所述压滤机房（14）下侧设置消毒加药间（19），所述加药消毒间（19）右侧设置污泥晾晒间（20），所述污泥晾晒间（20）右侧设置污泥暂存区（15）和医疗垃圾暂存区（21），所述污泥暂存区（15）右侧设置消毒区（16）；所述事故池（2）、调节池（4）、水解酸化池（5）、接触氧化池（6）、二沉池（7）和接触消毒池（8）设置有通气管（22）与除臭设备间（17）相连接，所述接触消毒池（8）设置有药剂管（23）与消毒加药间（19）相连接，所述污泥浓缩池（11）设置有泥浆管（24）与压滤机房（14）相连接；所述事故池（2）、集水池（3）、调节池（4）、水解酸化池（5）、接触氧化池（6）、二沉池（7）、接触消毒池（8）、泵房（9）和污泥浓缩池（11）之间设置有水泵和管道相同，所述调节池（4）、水解酸化池（5）和接触氧化池（6）内设置曝气管（24）与鼓风机房（13）相连接。
2.根据权利要求1所述的一种半埋式医用污水与医疗废弃物综合处理系统，其特征在于：所述半埋式医用污水与医疗废弃物综合处理系统设置有压滤机房（14），所述压滤机房（14）内安装有污泥泵和污泥脱水机。
3.根据权利要求1所述的一种半埋式医用污水与医疗废弃物综合处理系统，其特征在于：所述半埋式医用污水与医疗废弃物综合处理系统设置有消毒加药间（19），所述消毒加药间（19）内设置两组二氧化氯加药装置。
4.根据权利要求1-3所述的半埋式医用污水与医疗废弃物综合处理系统及工艺流程，其特征在于：所述半埋式医用污水与医疗废弃物综合处理系统的工艺流程为，步骤如下：步骤一、将医院的污水管网汇集格栅渠（1）处，经格栅渠（1）处理后进入到集水池（3）内，集水池（3）的内污水泵故障需要维修时，污水则流入到事故池（2）中；步骤二、集水池（3）内的污水经污水泵提升到调节池（4）中，调节池（4）内安装的曝气管（25）对污水进行处理，使其水质相对稳定；步骤三、调节池（4）内的污水经污水泵提升到水解酸化池（5）内，水解酸化池（5）将污水中不溶性有机物转化为易于生物降解的有机物，水解酸化池（5）内安装有曝气管（25）；步骤四、水解酸化池（5）内的污水经过处理后经管道进入到接触氧化池（6）内，接触氧化池（6）内安装通气管使空气从底部不断冒出，使污水内的微生物得到充分的氧气供应，加速对有机物质的降解；步骤五、接触氧化池（6）内降解后的污水经管道进入到二沉池（7）内，污水在二沉池（7）内沉淀澄清，二沉池（7）内设置斜管填料；步骤六、二沉池（7）内经过沉淀澄清的水经管道进入到接触消毒池（8）内，澄清水与接触消毒池（8）内的消毒药水混合消毒，接触消毒池（8）内安装有水质在线监测仪，对水质进行实时监测；步骤七、接触消毒池（8）内检测合格的澄清水经排放口（10）排放到市政管网中，排放口（10）处安装超声波明渠流量计；步骤八、二沉池（7）内底部沉淀的污泥经污泥泵抽至污泥浓缩池（11）内，污泥浓缩池（11）进一步降低污泥的含水率，污泥浓缩池（11）内的上清液经导管引流至调节池（4）内；步骤九、污泥浓缩池（11）内浓缩的泥浆经泥浆管输送到压滤机房（14），压滤机房（14）内的污泥脱水机对泥浆进行脱水处理；步骤十、压滤机房（14）处理的后的污泥运送至污泥晾晒间（20）内进行晾晒，进一步烘干污泥内的水分；步骤十一、污泥晾晒间（20）内晾晒烘干后的污泥转运到污泥暂存区（15）内进行储存，便于污泥的集中转运处理；步骤十二、对于需要分类处理的医疗垃圾则放置到医疗垃圾分类暂存区（21）内，便于集中分类处理和转运。
发明内容
为解决上述技术问题，本发明提出了半埋式医用污水与医疗废弃物综合处理系统及工艺流程，通过系统化设计出事故池、集水池、调节池、水解酸化池、接触氧化池、二沉池、接触消毒池、泵房、排放口、污泥浓缩池、控制室、鼓风机房、压滤机房、污泥暂存区、消毒区、除臭设备间、在线监测间、消毒加药间、污泥晾晒间和医疗垃圾暂存区等的布置位置，通过合理的布局，采用标准、化模块化的设计施工，一体化成型，施工方便快捷，能有效降低各个设施间的管线连接距离，便于维修维护；其处理工艺流程简单，标准统一，便于管理人员管理，能有效提高医用污水和医疗废弃物的处理效率，使医用污水和医疗废弃物处理安全有效。
为实现上述目的，本发明采取的技术方案是：半埋式医用污水与医疗废弃物综合处理系统及工艺流程，包括有格栅渠、事故池、集水池、调节池、水解酸化池、接触氧化池、二沉池、接触消毒池、泵房、排放口、污泥浓缩池、控制室、鼓风机房、压滤机房、污泥暂存区、消毒区、除臭设备间、在线监测间、消毒加药间、污泥晾晒间、医疗垃圾暂存区、通气管、药剂管、泥浆管和曝气管，其特征在于：所述半埋式医用污水与医疗废弃物综合处理系统模块化设置事故池，所述事故池进口设置格栅渠，所述事故池左侧设置集水池，所述集水池左侧设置调节池，所述调节池上侧设置水解酸化池，所述水解酸化池右侧设置接触氧化池，所述接触氧化池右侧设置二沉池，所述二沉池右侧设置接触消毒池，所述接触消毒池右侧设置泵房、排放口和污泥浓缩池，所述污泥浓缩池右侧设置控制室，所述控制室内设置有鼓风机房，所述控制室下侧设置除臭设备间，所述除臭设备间下侧设置在线监测间，所述控制室右侧设置压滤机房，所述压滤机房下侧设置消毒加药间，所述加药消毒间右侧设置污泥晾晒间，所述污泥晾晒间右侧设置污泥暂存区和医疗垃圾暂存区，所述污泥暂存区右侧设置消毒区；所述事故池、调节池、水解酸化池、接触氧化池、二沉池和接触消毒池设置有通气管与除臭设备间相连接，所述接触消毒池设置有药剂管与消毒加药间相连接，所述污泥浓缩池设置有泥浆管与压滤机房相连接；所述事故池、集水池、调节池、水解酸化池、接触氧化池、二沉池、接触消毒池、泵房和污泥浓缩池之间设置有水泵和管道相同，所述调节池、水解酸化池和接触氧化池内设置曝气管与鼓风机房相连接。
进一步的，所述半埋式医用污水与医疗废弃物综合处理系统设置有压滤机房，所述压滤机房内安装有污泥泵和污泥脱水机。
进一步的，所述半埋式医用污水与医疗废弃物综合处理系统设置有消毒加药间，所述消毒加药间内设置两组二氧化氯加药装置。
进一步的，所述半埋式医用污水与医疗废弃物综合处理系统的工艺流程为，步骤如下：步骤一、将医院的污水管网汇集格栅渠处，经格栅渠处理后进入到集水池内，集水池的内污水泵故障需要维修时，污水则流入到事故池中；步骤二、集水池内的污水经污水泵提升到调节池中，调节池内安装的曝气管对污水进行处理，使其水质相对稳定；步骤三、调节池内的污水经污水泵提升到水解酸化池内，水解酸化池将污水中不溶性有机物转化为易于生物降解的有机物，水解酸化池内安装有曝气管；步骤四、水解酸化池内的污水经过处理后经管道进入到接触氧化池内，接触氧化池内安装通气管使空气从底部不断冒出，使污水内的微生物得到充分的氧气供应，加速对有机物质的降解；步骤五、接触氧化池内降解后的污水经管道进入到二沉池内，污水在二沉池内沉淀澄清，二沉池内设置斜管填料；步骤六、二沉池内经过沉淀澄清的水经管道进入到接触消毒池内，澄清水与接触消毒池内的消毒药水混合消毒，接触消毒池内安装有水质在线监测仪，对水质进行实时监测；步骤七、接触消毒池内检测合格的澄清水经排放口排放到市政管网中，排放口处安装超声波明渠流量计；步骤八、二沉池内底部沉淀的污泥经污泥泵抽至污泥浓缩池内，污泥浓缩池进一步降低污泥的含水率，污泥浓缩池内的上清液经导管引流至调节池内；步骤九、污泥浓缩池内浓缩的泥浆经泥浆管输送到压滤机房，压滤机房内的污泥脱水机对泥浆进行脱水处理；步骤十、压滤机房处理的后的污泥运送至污泥晾晒间内进行晾晒，进一步烘干污泥内的水分；步骤十一、污泥晾晒间内晾晒烘干后的污泥转运到污泥暂存区内进行储存，便于污泥的集中转运处理；步骤十二、对于需要分类处理的医疗垃圾则放置到医疗垃圾分类暂存区内，便于集中分类处理和转运。
本发明提供半埋式医用污水与医疗废弃物综合处理系统及工艺流程，通过系统化设计事故池、集水池、调节池、水解酸化池、接触氧化池、二沉池、接触消毒池、泵房、排放口、污泥浓缩池、控制室、鼓风机房、压滤机房、污泥暂存区、消毒区、除臭设备间、在线监测间、消毒加药间、污泥晾晒间和医疗垃圾暂存区等的布置位置，通过合理的布局，采用标准、化模块化的设计施工，一体化成型，施工方便快捷，能有效降低各个设施间的管线连接距离，便于维修维护；其处理工艺流程简单，标准统一，便于管理人员管理，能有效提高医用污水和医疗废弃物的处理效率，使医用污水和医疗废弃物处理安全有效；带来的好处是：1、半埋式医用污水与医疗废弃物综合处理系统布局合理，采用标准、化模块化的设计施工，一体化成型，施工方便快捷；2、半埋式医用污水与医疗废弃物综合处理系统与传统布局方法相比，采用半埋式布局，极大的节省用地空间，节约用地；3、半埋式医用污水与医疗废弃物综合处理系统的工艺流程简单、自动化高、集中管理、降低人员成本；4、半埋式医用污水与医疗废弃物综合处理系统及工艺流程将医疗污水处理与污泥处理、医疗废弃物处理相结合，式污物水污物处理集中化，优化污物流线，减少环境污染。
（发明人：石龙飞;栗涛;庄道军;叶镇亮;景深）
