公布日：2023.04.04
申请日：2022.11.17
分类号：C02F1/66(2006.01)I;B01D21/02(2006.01)I;C02F9/00(2023.01)I;C02F103/10(2006.01)N;C02F101/10(2006.01)N;C02F101/32(2006.01)N
摘要
本发明公开了一种高硫酸盐酸化油废水无害化处理装置，包括支撑架，所述支撑架上固定安装有壳体，所述壳体内安装有两个呈对称设置的沉淀箱，其中一个所述沉淀箱上固定连接有进料管，所述壳体内固定连接有搅拌箱，所述搅拌箱设置在两个所述沉淀箱之间，所述搅拌箱上固定连接有投料管，其中一个所述沉淀箱上设置有电磁阀以及PH检测器；所述壳体内设置有两个第一抽水泵，每个所述第一抽水泵均通过第一水管和所述搅拌箱连接，每个所述第一抽水泵上均设置有第二水管。本发明对废水的处理效率较高，废水进行多次循环处理后，使得排出的废水更加达标，操作更加方便简易，对废水的处理效果较好。
权利要求书

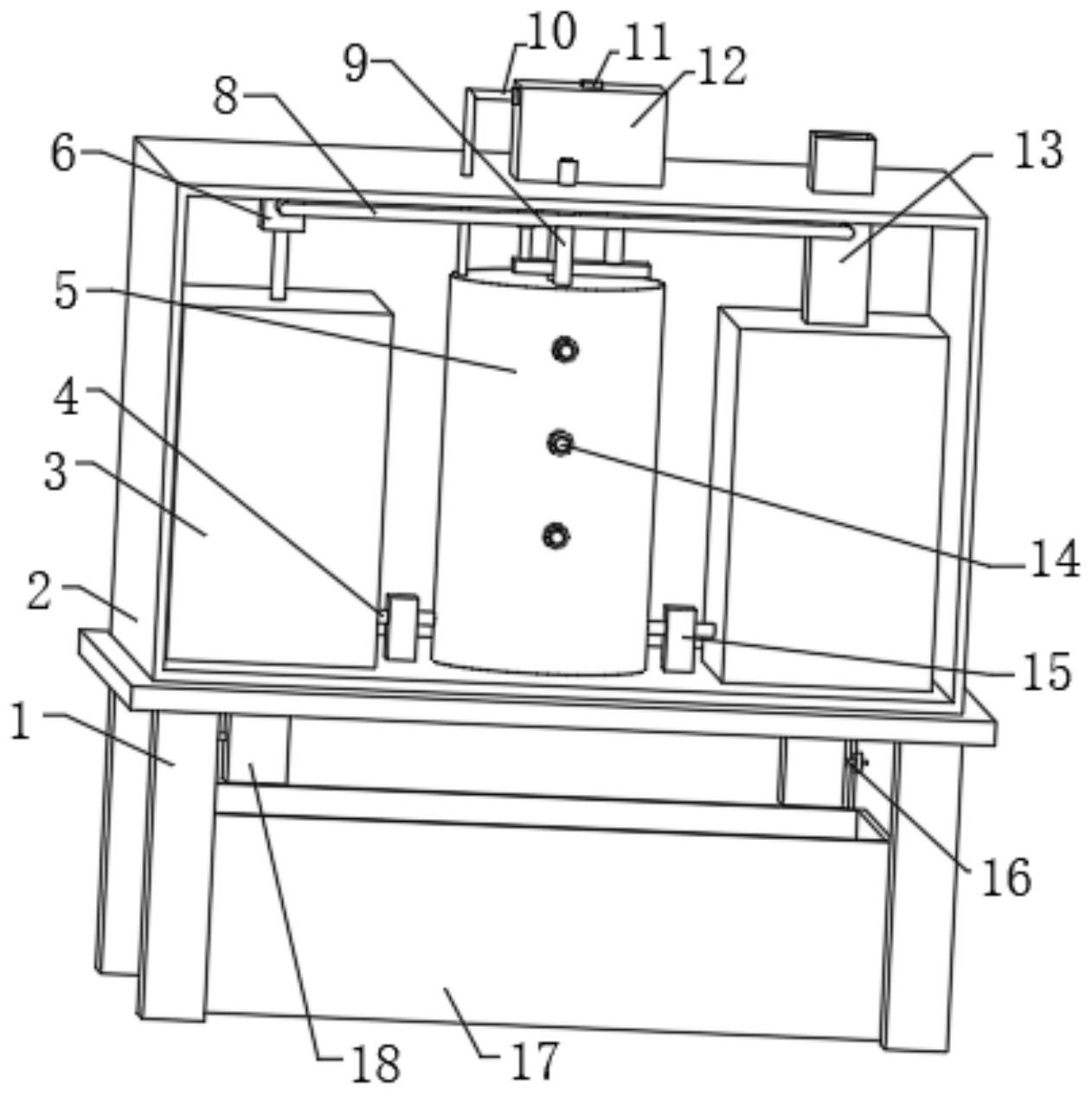

1.一种高硫酸盐酸化油废水无害化处理装置，包括支撑架(1)，其特征在于，所述支撑架(1)上固定安装有壳体(2)，所述壳体(2)内安装有两个呈对称设置的沉淀箱(3)，其中一个所述沉淀箱(3)上固定连接有进料管(13)，所述壳体(2)内固定连接有搅拌箱(5)，所述搅拌箱(5)设置在两个所述沉淀箱(3)之间，所述搅拌箱(5)上固定连接有投料管(9)，其中一个所述沉淀箱(3)上设置有电磁阀以及PH检测器；所述壳体(2)内设置有两个第一抽水泵(15)，每个所述第一抽水泵(15)均通过第一水管和所述搅拌箱(5)连接，每个所述第一抽水泵(15)上均设置有第二水管(4)，每个所述第二水管(4)均和对应的所述沉淀箱(3)连通；所述壳体(2)上安装有伺服电机，所述伺服电机的驱动端固定连接有往复丝杆(24)，所述往复丝杆(24)的下端固定连接有转动轴(25)，所述转动轴(25)和所述搅拌箱(5)转动连接，所述转动轴(25)上设置有转动组件，所述转动组件包括固定安装在所述转动轴(25)上的多个搅拌叶(19)，多个所述搅拌叶(19)呈等距设置。
2.根据权利要求1所述的一种高硫酸盐酸化油废水无害化处理装置，其特征在于，所述搅拌箱(5)上滑动连接有多个滑动杆(14)，每个所述滑动杆(14)上均固定连接有弹簧(29)，所述弹簧(29)和所述搅拌箱(5)固定连接，所述滑动杆(14)靠近所述转动轴(25)的一端固定连接有弧形块(28)，所述弧形块(28)的横截面呈半圆形设置。
3.根据权利要求2所述的一种高硫酸盐酸化油废水无害化处理装置，其特征在于，所述搅拌箱(5)上开设有多个滑槽，每个所述滑槽内均滑动连接有滑动块(30)，每个所述滑动块(30)上均铰接有转动杆(7)，每个所述转动杆(7)一端均和对应的所述滑动杆(14)铰接，所述转动杆(7)上固定连接有多个呈等距设置的固定杆(31)。
4.根据权利要求1所述的一种高硫酸盐酸化油废水无害化处理装置，其特征在于，所述往复丝杆(24)上螺纹连接有移动块(20)，所述移动块(20)上固定连接有挤压块(22)，所述挤压块(22)的横截面呈T形设置，所述壳体(2)上固定连接有安装框(12)，所述安装框(12)内设置有气囊(23)，所述挤压块(22)和所述安装框(12)滑动连接。
5.根据权利要求4所述的一种高硫酸盐酸化油废水无害化处理装置，其特征在于，所述壳体(2)上固定连接有伸缩杆(21)，所述伸缩杆(21)一端和所述移动块(20)固定连接。
6.根据权利要求4所述的一种高硫酸盐酸化油废水无害化处理装置，其特征在于，所述气囊(23)上开设有两个通气口，每个所述通气口上均安装有单向阀(11)，所述安装框(12)上设置有排气管(10)，其中一个所述通气口和所述排气管(10)相互连通。
7.根据权利要求1所述的一种高硫酸盐酸化油废水无害化处理装置，其特征在于，所述壳体(2)上安装有第二抽水泵(6)，所述第二抽水泵(6)通过固定管和其中一个所述沉淀箱(3)连接，所述第二抽水泵(6)通过回流管(8)和所述进料管(13)连接。
8.根据权利要求1所述的一种高硫酸盐酸化油废水无害化处理装置，其特征在于，所述支撑架(1)的下方设置有回收框(17)，每个所述沉淀箱(3)上均固定连接有出料管(18)。
9.根据权利要求8所述的一种高硫酸盐酸化油废水无害化处理装置，其特征在于，每个所述出料管(18)上均转动安装有密封板(26)，所述密封板(26)上固定连接有密封圈，每个所述密封板(26)上均固定连接有固定轴(16)，所述固定轴(16)和所述出料管(18)转动连接，所述固定轴(16)的横截面呈T形设置，所述固定轴(16)通过插轴(27)和所述出料管(18)连接。
10.根据权利要求1-9任一项所述的一种高硫酸盐酸化油废水无害化处理装置，其处理工艺，包括以下步骤：S1：将废水通过进料管(13)投入到其中一个沉淀箱(3)内进行沉淀；S2：沉淀结束后，在一个第一抽水泵(15)的作用下，将沉淀箱(3)内部的废水抽取到搅拌箱(5)内，之后向搅拌箱(5)内加入辅料，对废水进行中和处理，在伺服电机的驱动作用下，各个搅拌叶(19)对废水以及辅料进行搅拌混合；S3：中和处理结束后，在另一个第一抽水泵(15)的作用下，将搅拌箱(5)内的废水抽取到另一个沉淀箱(3)内，通过沉淀箱(3)上的PH检测器可以实时监测废水的酸碱性，当废水没有达到排放标准时，在第二抽水泵(6)的作用下，将沉淀箱(3)内的废水重新抽取到另一个沉淀箱(3)内，重复上面的过程，对废水进行多次循环处理；S4：废水达到排放标准后，电磁阀打开，沉淀箱(3)内的废水通过排水口排出。
发明内容
本发明的目的是为了解决现有技术中以下缺点，目前针对高硫酸盐酸化油废水的无害化处理，通常是将高硫酸盐酸化油废水投入到废水处理池内，经过长时间的沉淀以及多次重复处理，这种处理方式工作效率较低，对高硫酸盐酸化油废水的处理效果不佳，而提出的一种高硫酸盐酸化油废水无害化处理工艺。
为了实现上述目的，本发明采用了如下技术方案：
一种高硫酸盐酸化油废水无害化处理装置，包括支撑架，所述支撑架上固定安装有壳体，所述壳体内安装有两个呈对称设置的沉淀箱，其中一个所述沉淀箱上固定连接有进料管，所述壳体内固定连接有搅拌箱，所述搅拌箱设置在两个所述沉淀箱之间，所述搅拌箱上固定连接有投料管，其中一个所述沉淀箱上设置有电磁阀以及PH检测器；
所述壳体内设置有两个第一抽水泵，每个所述第一抽水泵均通过第一水管和所述搅拌箱连接，每个所述第一抽水泵上均设置有第二水管，每个所述第二水管均和对应的所述沉淀箱连通；
所述壳体上安装有伺服电机，所述伺服电机的驱动端固定连接有往复丝杆，所述往复丝杆的下端固定连接有转动轴，所述转动轴和所述搅拌箱转动连接，所述转动轴上设置有转动组件，所述转动组件包括固定安装在所述转动轴上的多个搅拌叶，多个所述搅拌叶呈等距设置。
优选的，所述搅拌箱上滑动连接有多个滑动杆，每个所述滑动杆上均固定连接有弹簧，所述弹簧和所述搅拌箱固定连接，所述滑动杆靠近所述转动轴的一端固定连接有弧形块，所述弧形块的横截面呈半圆形设置。
优选的，所述搅拌箱上开设有多个滑槽，每个所述滑槽内均滑动连接有滑动块，每个所述滑动块上均铰接有转动杆，每个所述转动杆一端均和对应的所述滑动杆铰接，所述转动杆上固定连接有多个呈等距设置的固定杆。
优选的，所述往复丝杆上螺纹连接有移动块，所述移动块上固定连接有挤压块，所述挤压块的横截面呈T形设置，所述壳体上固定连接有安装框，所述安装框内设置有气囊，所述挤压块和所述安装框滑动连接。
优选的，所述壳体上固定连接有伸缩杆，所述伸缩杆一端和所述移动块固定连接。
优选的，所述气囊上开设有两个通气口，每个所述通气口上均安装有单向阀，所述安装框上设置有排气管，其中一个所述通气口和所述排气管相互连通。
优选的，所述壳体上安装有第二抽水泵，所述第二抽水泵通过固定管和其中一个所述沉淀箱连接，所述第二抽水泵通过回流管和所述进料管连接。
优选的，所述支撑架的下方设置有回收框，每个所述沉淀箱上均固定连接有出料管。
优选的，每个所述出料管上均转动安装有密封板，所述密封板上固定连接有密封圈，每个所述密封板上均固定连接有固定轴，所述固定轴和所述出料管转动连接，所述固定轴的横截面呈T形设置，所述固定轴通过插轴和所述出料管连接。
一种高硫酸盐酸化油废水无害化处理装置，其处理工艺，包括以下步骤：
S1：将废水通过进料管投入到其中一个沉淀箱内进行沉淀；
S2：沉淀结束后，在一个第一抽水泵的作用下，将沉淀箱内部的废水抽取到搅拌箱内，之后向搅拌箱内加入辅料，对废水进行中和处理，在伺服电机的驱动作用下，各个搅拌叶对废水以及辅料进行搅拌混合；
S3：中和处理结束后，在另一个第一抽水泵的作用下，将搅拌箱内的废水抽取到另一个沉淀箱内，通过沉淀箱上的PH检测器可以实时监测废水的酸碱性，当废水没有达到排放标准时，在第二抽水泵的作用下，将沉淀箱内的废水重新抽取到另一个沉淀箱内，重复上面的过程，对废水进行多次循环处理；
S4：废水达到排放标准后，电磁阀打开，沉淀箱内的废水通过排水口排出。
与现有技术相比，本发明的有益效果是：
1、通过对废水进行多次循环处理，直至废水达到排放标准，之后电磁阀打开，沉淀箱内的废水通过排水口排出，对废水的处理效率较高，废水进行多次循环处理后，使得排出的废水更加达标，操作更加方便简易，对废水的处理效果较好；
2、拉动插轴，使插轴和出料管上的卡槽脱离，之后转动固定轴，密封板同时和出料管发生相对转动，沉淀物会穿过密封板与出料管之间的缝隙，并掉到回收框内进行收集，以便于对沉淀物进行集中处理，有利于装置的使用。
（发明人：类昌众;范得宝;马永江;李振强;徐高明;邓子坤;类子轩）
