公布日：2023.11.14
申请日：2023.09.18
分类号：C02F3/12(2023.01)I;C02F1/00(2023.01)I
摘要
本发明公开了一种浮动式滗水器污水处理装置，涉及污水处理设备技术领域，包括浮筒、滗水管、连接软管、第一几型架、第二几型架、推料机构。本发明中推料板将过滤网顶部的漂浮物和其他杂质推到进料口处进入收集滤箱进行收集，使得对漂浮物和其他杂质的收集处理效果更佳，可有效避免污水处理池中漂浮物和其他杂质进入滗水管内部，同时对漂浮物和其他杂质进行收集处理，可有效避免漂浮物对污水处理池造成二次污染，且滗水管随着浮筒的升降进行自由升降，无需外加设备对滗水管的高度进行升降处理，操作较为方便快捷；可有效加强连接软管和滗水管、排水管的连接密封性，可有效保证连接软管的密封性和安全性。
权利要求书

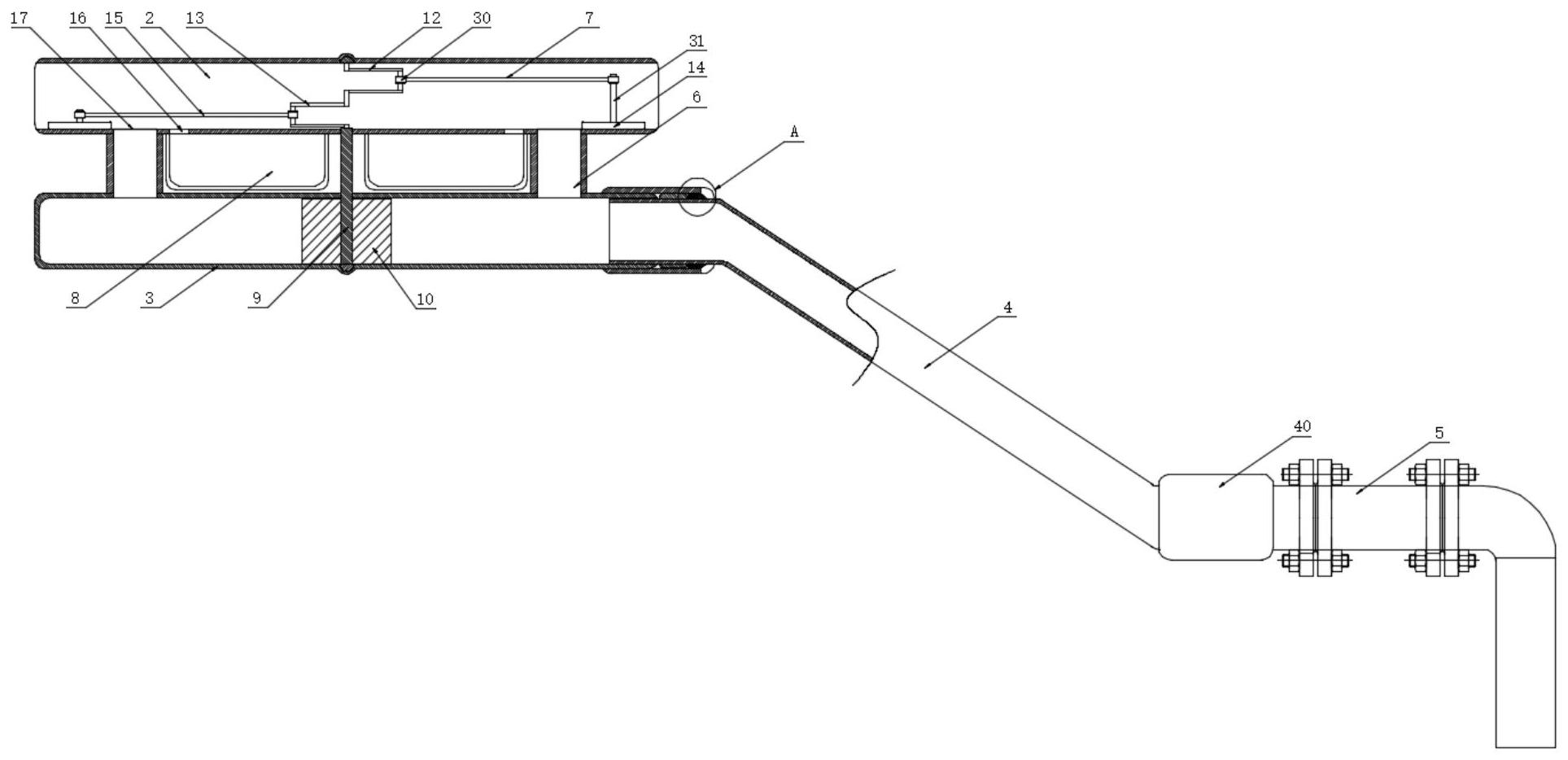

1.一种浮动式滗水器污水处理装置，包括支架(1)、浮筒(2)、滗水管(3)、连接软管(4)和排水管(5)，其特征在于：所述浮筒(2)和滗水管(3)均与支架(1)滑动连接，所述浮筒(2)设于滗水管(3)上方，所述滗水管(3)一端通过连接软管(4)与排水管(5)连接，所述浮筒(2)和滗水管(3)之间对称设有连接管(6)，所述浮筒(2)内部两侧均设有活动连接的推料机构(7)，所述浮筒(2)底部于连接管(6)一侧设有收集滤箱(8)。
2.根据权利要求1所述的一种浮动式滗水器污水处理装置，其特征在于：所述浮筒(2)和滗水管(3)之间竖直设有转动连接的支撑轴(9)，所述支撑轴(9)一端于滗水管(3)内部设有若干个扇叶(10)，所述支撑轴(9)另一端于浮筒(2)内部设有连接架，所述连接架包括第一几型架(12)和第二几型架(13)，所述第一几型架(12)和第二几型架(13)水平平行设置，且第一几型架(12)和第二几型架(13)朝向相反，所述推料机构(7)包括推料板(14)和连接杆(15)，两个所述推料板(14)通过连接杆(15)分别与第一几型架(12)和第二几型架(13)转动连接，所述浮筒(2)底部于收集滤箱(8)顶部一侧设有进料口(16)，所述连接管(6)顶部设有过滤网(17)，所述推料板(14)底部开设有刮料口(32)，所述推料板(14)底部于刮料口(32)内侧设有若干个活动连接的支撑盘(18)，所述支撑盘(18)底部活动设有若干个刮条(19)，所述支撑盘(18)顶部中心设有转动连接的连接轴(20)，所述连接轴(20)外壁套设有第一扭簧(21)，所述连接轴(20)顶部设有支撑柱(22)，所述第一扭簧(21)一端与支撑柱(22)固定连接，所述第一扭簧(21)另一端与支撑盘(18)固定连接，所述支撑柱(22)外壁两侧对称设有支撑片(23)，所述支撑片(23)底部设有弹簧(24)，所述推料板(14)内部于支撑柱(22)一侧设有活动连接的导向杆(25)，所述支撑柱(22)外壁开设有限位孔(26)，所述导向杆(25)外壁于支撑柱(22)一侧转动设有与限位孔(26)相匹配的限位杆(27)，所述导向杆(25)远离支撑轴(9)一端设有第一支撑杆(28)，所述第一支撑杆(28)底部设有拨片(29)。
3.根据权利要求2所述的一种浮动式滗水器污水处理装置，其特征在于：所述连接杆(15)两端均设有套筒(30)，所述推料板(14)顶部中心设有第二支撑杆(31)，所述第一几型架(12)和第二几型架(13)远离支撑轴(9)一侧设有第三支撑杆，两个套筒(30)分别与第二支撑杆(31)和第三支撑杆转动连接。
4.根据权利要求2所述的一种浮动式滗水器污水处理装置，其特征在于：所述推料板(14)内部设有与支撑柱(22)相匹配的第一安装腔(33)，所述推料板(14)内部设有与弹簧(24)和支撑片(23)相匹配的第二安装腔(34)，所述第一安装腔(33)与刮料口(32)贯通，所述第二安装腔(34)与第一安装腔(33)贯通。
5.根据权利要求4所述的一种浮动式滗水器污水处理装置，其特征在于：所述推料板(14)内部设有与导向杆(25)相匹配的第三安装腔(35)，所述推料板(14)内部设有与限位杆(27)相匹配的第四安装腔(36)，所述第三安装腔(35)与第四安装腔(36)贯通，所述第四安装腔(36)与第一安装腔(33)和刮料口(32)贯通，所述第一安装腔(33)内壁远离第四安装腔(36)一侧设有与限位杆(27)相匹配的限位槽(37)。
6.根据权利要求5所述的一种浮动式滗水器污水处理装置，其特征在于：所述推料板(14)底部开设有与第一支撑杆(28)相匹配的第五安装腔(38)，所述第三安装腔(35)与第五安装腔(38)贯通。
7.根据权利要求2所述的一种浮动式滗水器污水处理装置，其特征在于：所述刮条(19)外壁底部设有若干个柔性条(39)，所述刮条(19)顶部通过转轴与支撑盘(18)转动连接，所述转轴外壁套设有第二扭簧，所述转轴与支撑盘(18)固定连接，所述刮条(19)转动套设于转轴外侧，所述第二扭簧一端与转轴固定连接，所述第二扭簧另一端与刮条(19)固定连接。
8.根据权利要求1所述的一种浮动式滗水器污水处理装置，其特征在于：所述连接软管(4)两端外壁活动套设有连接套(40)，两个所述连接套(40)分别与滗水管(3)和排水管(5)螺纹连接，所述连接套(40)外壁靠近连接软管(4)一端设有开口(41)，所述连接软管(4)外壁于连接套(40)内侧设有第一环形密封圈(42)，所述连接套(40)内壁靠近开口(41)一侧设有第二环形密封圈(43)。
9.根据权利要求8所述的一种浮动式滗水器污水处理装置，其特征在于：所述第二环形密封圈(43)内部设有若干组支撑环(44)，所述第二环形密封圈(43)内部于相邻两组支撑环(44)之间设有环形腔(11)。
10.根据权利要求9所述的一种浮动式滗水器污水处理装置，其特征在于：每组所述支撑环(44)包括两个支撑环(44)，所述环形腔(11)和同一组的两个支撑环(44)呈等腰三角形分布，所述第二环形密封圈(43)延伸至所述开口(41)内侧。
发明内容
本发明的目的在于提供一种浮动式滗水器污水处理装置，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本发明提供如下技术方案：一种浮动式滗水器污水处理装置，包括支架、浮筒、滗水管、连接软管和排水管，所述浮筒和滗水管均与支架滑动连接，所述浮筒设于滗水管上方，所述滗水管一端通过连接软管与排水管连接，所述浮筒和滗水管之间对称设有连接管，所述浮筒内部两侧均设有活动连接的推料机构，所述浮筒底部于连接管一侧设有收集滤箱。
进一步的，所述浮筒和滗水管之间竖直设有转动连接的支撑轴，所述支撑轴一端于滗水管内部设有若干个扇叶，所述支撑轴另一端于浮筒内部设有连接架，所述连接架包括第一几型架和第二几型架，所述第一几型架和第二几型架水平平行设置，且第一几型架和第二几型架朝向相反，所述推料机构包括推料板和连接杆，两个所述推料板通过连接杆分别与第一几型架和第二几型架转动连接，所述浮筒底部于收集滤箱顶部一侧设有进料口，所述连接管顶部设有过滤网，所述推料板底部开设有刮料口，所述推料板底部于刮料口内侧设有若干个活动连接的支撑盘，所述支撑盘底部活动设有若干个刮条，所述支撑盘顶部中心设有转动连接的连接轴，所述连接轴外壁套设有第一扭簧，所述连接轴顶部设有支撑柱，所述第一扭簧一端与支撑柱固定连接，所述第一扭簧另一端与支撑盘固定连接，所述支撑柱外壁两侧对称设有支撑片，所述支撑片底部设有弹簧，所述推料板内部于支撑柱一侧设有活动连接的导向杆，所述支撑柱外壁开设有限位孔，所述导向杆外壁于支撑柱一侧转动设有与限位孔相匹配的限位杆，所述导向杆远离支撑轴一端设有第一支撑杆，所述第一支撑杆底部设有拨片。
进一步的，所述连接杆两端均设有套筒，所述推料板顶部中心设有第二支撑杆，所述第一几型架和第二几型架远离支撑轴一侧设有第三支撑杆，两个套筒分别与第二支撑杆和第三支撑杆转动连接。
进一步的，所述推料板内部设有与支撑柱相匹配的第一安装腔，所述推料板内部设有与弹簧和支撑片相匹配的第二安装腔，所述第一安装腔与刮料口贯通，所述第二安装腔与第一安装腔贯通。
进一步的，所述推料板内部设有与导向杆相匹配的第三安装腔，所述推料板内部设有与限位杆相匹配的第四安装腔，所述第三安装腔与第四安装腔贯通，所述第四安装腔与第一安装腔和刮料口贯通，所述第一安装腔内壁远离第四安装腔一侧设有与限位杆相匹配的限位槽。
进一步的，所述推料板底部开设有与第一支撑杆相匹配的第五安装腔，所述第三安装腔与第五安装腔贯通。
进一步的，所述刮条外壁底部设有若干个柔性条，所述刮条顶部通过转轴与支撑盘转动连接，所述转轴外壁套设有第二扭簧，所述转轴与支撑盘固定连接，所述刮条转动套设于转轴外侧，所述第二扭簧一端与转轴固定连接，所述第二扭簧另一端与刮条固定连接。
进一步的，所述连接软管两端外壁活动套设有连接套，两个所述连接套分别与滗水管和排水管螺纹连接，所述连接套外壁靠近连接软管一端设有开口，所述连接软管外壁于连接套内侧设有第一环形密封圈，所述连接套内壁靠近开口一侧设有第二环形密封圈。
进一步的，所述第二环形密封圈内部设有若干组支撑环，所述第二环形密封圈内部于相邻两组支撑环之间设有环形腔。
进一步的，每组所述支撑环包括两个支撑环，所述环形腔和同一组的两个支撑环呈等腰三角形分布，所述第二环形密封圈延伸至所述开口内侧。
与现有技术相比，本发明所达到的有益效果是：
1、本发明通过设置浮筒、滗水管、连接软管、第一几型架、第二几型架、推料机构，水液在滗水管内部流动时，水液穿过滗水管内部的扇叶，水液推动扇叶进行旋转运动，扇叶带动支撑轴进行旋转，支撑轴旋转带动连接架进行旋转运动，连接架旋转运动时，第一几型架和第二几型架沿着支撑轴进行旋转运动，第一几型架和第二几型架旋转运动过程中带动两侧的推料机构进行水平往复运动，推料机构水平往复运动过程中，连接杆一端随着第一几型架和第二几型架进行往复摆动，连接杆另一端带动推料板进行水平往复运动；过滤网将水液中的漂浮物或其他杂质进行过滤处理，漂浮物和其他杂质停留在过滤网顶部表面，推料板水平往复运动过程中，当推料板向靠近支撑轴方向运动时，推料板将过滤网上的漂浮物和其他杂质进行推料处理，推料板运动过程中，将漂浮物和其他杂质推向进料口，漂浮物和其他杂质通过进料口推入到收集滤箱内部，收集滤箱对水液进行过滤排出，漂浮物和其他杂质收集在收集滤箱内部；当推料板向远离支撑轴方向运动时，推料板将过滤网表面的漂浮物和其他杂质向外推，推料板将漂浮物和其他杂质推到远离支撑轴一侧，水液再将漂浮物推动流向过滤网，过滤网对漂浮物和其他杂质进行拦截过滤处理，推料板再次向靠近支撑轴方向运动时，推料板将过滤网顶部的漂浮物和其他杂质推到进料口处进入收集滤箱进行收集；在推料板移动过程中，刮条沿着转轴进行摆动，第二扭簧对刮条进行扭转支撑，使得刮条进行摆动和复位，当刮料口运动到过滤网上方时，支撑盘带动刮条向下移，刮条从刮料口伸出，刮条与过滤网表面接触，刮条对过滤网滤孔内侧的漂浮物和杂质进行刮除处理，刮条上的柔性条在刮条外侧对漂浮物和杂质进行柔性刮除处理，可有效保证柔性条插入过滤网的滤孔中对漂浮物和杂质进行全面刮除处理，可有效加强对过滤网滤孔的清洁处理效果，避免过滤网堵塞；当支撑盘的刮条运动到进料口上方时，刮条进行回弹复位摆动，刮条上的漂浮物和其他杂质掉落到进料口内侧的收集滤箱中，同时刮条失去限位支撑，在第一扭簧扭转作用下，第一扭簧带动支撑盘沿着连接轴进行旋转运动，支撑盘带动刮条进行旋转运动，可有效加强对刮条的旋转运动，使得刮条上的漂浮物和其他杂质快速掉落，使得漂浮物和其他杂质快速掉落到进料口内侧的收集滤箱中，使得对漂浮物和其他杂质的收集处理效果更佳，可有效避免污水处理池中漂浮物和其他杂质进入滗水管内部，同时对漂浮物和其他杂质进行收集处理，可有效避免漂浮物对污水处理池造成二次污染，且滗水管随着浮筒的升降进行自由升降，无需外加设备对滗水管的高度进行升降处理，操作较为方便快捷。
2、本发明通过设置连接套、开口、第一环形密封圈、第二环形密封圈、支撑环、环形腔，连接软管在与滗水管和排水管连接时，将连接套套在滗水管和排水管上，拧紧连接套，连接套在滗水管和排水管上拧紧，连接套内侧的第二环形密封圈随着连接套进行旋转向前运动，当第二环形密封圈和第一环形密封圈接触相抵时，第二环形密封圈将第一环形密封圈向前顶，使得第一环形密封圈外壁一侧和滗水管和排水管端部顶紧，第一环形密封圈外壁另一侧和第二环形密封圈外壁顶紧，且第一环形密封圈和第二环形密封圈在顶紧过程中发生变形，使得第一环形密封圈外壁和连接套内壁顶紧，第二环形密封圈内壁和连接软管外壁顶紧，可有效加强连接软管和滗水管、排水管的连接密封性，可有效保证连接软管的密封性和安全性；在第二环形密封圈和第一环形密封圈顶紧过程中，支撑环在第二环形密封圈内部进行环形支撑，可有效避免第二环形密封圈完全变形失去密封锁紧性能，保证第二环形密封圈在挤压变形后仍然具有环形支撑密封效果，进而提高对连接软管连接处的密封性能；环形腔在支撑环之间提供缓冲空间，可有效加强第二环形密封圈的压缩变形性能。
（发明人：庆巴图;汤春娜）
