公布日：2023.08.29
申请日：2023.07.26
分类号：C02F3/12(2023.01)I;B01D33/11(2006.01)I;B01D33/52(2006.01)I;B01D65/04(2006.01)I
摘要
本发明涉及MBR膜过滤技术领域，且公开了一种侧向配水MBR膜生物反应装置，包括整体外部机构，所述整体外部机构还包括有整体顶板，本发明利用离心力对加工原液进行分离过滤，在离心力的影响下，筛选内板与筛选外板之间产生一定的偏移，使内外网眼叠加形成一个较小过滤孔，阻挡较大污泥部分进入下一个工序，过滤后的部分穿透筛选内板与筛选外板，并受旋转时产生的力量向四周发散至MBR平板膜内壁处，初筛选工序进行到一定程度后，难免出现杂料卡网情况，内部过滤机构本身的质量变高，当马达的旋转速度降低时，离心力跟随降低，筛选弹簧释放所积攒的机械动力，使筛选内板与筛选外板中孔洞重叠部分将不断增加，从而释放卡在筛网上的杂物。
权利要求书

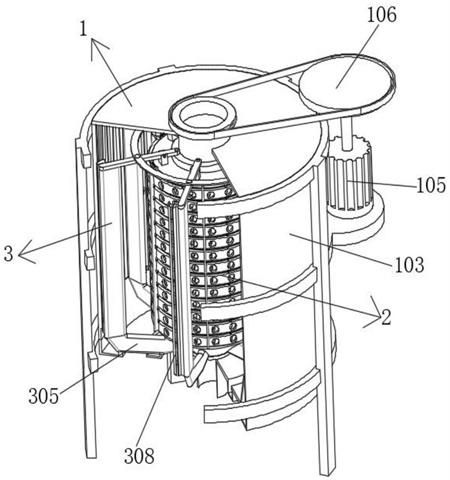

1.一种侧向配水MBR膜生物反应装置，包括整体外部机构（1），所述整体外部机构（1）还包括有整体顶板（101），所述整体顶板（101）的顶部外壁中轴处开设有整体中心孔（102），所述整体顶板（101）的外壁处固定连接有整体外壁（103），其特征在于，还包括：内部筛选机构（2），所述内部筛选机构（2）包括转动连接在整体中心孔（102）内壁处的筛选顶管（201），所述筛选顶管（201）的顶部外壁处固定连接有筛选动力环（202），所述筛选动力环（202）的外壁处套设有筛选皮条（203），所筛选顶管（201）的底部外壁处固定连接有筛选顶板（204）；内部过滤机构（3），所述内部过滤机构（3）包括固定连接在筛选顶板（204）顶部外壁中轴处的过滤顶环（301），所述过滤顶环（301）的顶部外壁处固定连接有若干个过滤支架（302），所述筛选顶板（204）的顶部外壁处固定连接有若干个过滤异体（303），若干个所述过滤异体（303）的内壁与若干过滤支架（302）的外壁固定连接。
2.根据权利要求1所述的一种侧向配水MBR膜生物反应装置，其特征在于：所述整体外部机构（1）还包括固定连接在整体外壁（103）外壁处的整体马达底（104），所述整体马达底（104）的顶部外壁处固定连接有动力马达（105），所述动力马达（105）的顶部外壁处转动连接有整体转盘（106），所述筛选皮条（203）远离筛选动力环（202）的一端与整体转盘（106）的外壁转动连接。
3.根据权利要求2所述的一种侧向配水MBR膜生物反应装置，其特征在于：所述整体外部机构（1）还包括固定连接在整体外壁（103）内壁处的若干个整体竖板（107），所述整体外壁（103）外壁处固定连接有整体外架（108），所述整体外壁（103）的顶部外壁处固定连接有整体底架（109），所述整体底架（109）的顶部外壁处贯通连接有整体优质口（110）。
4.根据权利要求3所述的一种侧向配水MBR膜生物反应装置，其特征在于：所述整体外部机构（1）还包括固定连接在整体底架（109）内壁的整体中板（111），所述整体中板（111）的顶部外壁处固定连接有整体隔板（112），所述整体中板（111）的底部外壁处开设有整体混合口（113），所述整体中板（111）的底部外壁中轴处贯通连接有整体杂料管（114）。
5.根据权利要求4所述的一种侧向配水MBR膜生物反应装置，其特征在于：所述内部筛选机构（2）还包括固定连接在筛选顶板（204）顶部外壁中轴处的筛选分散板（205），所述筛选顶管（201）的顶部外壁处固定连接有筛选内板（206），所述筛选内板（206）的外壁处开设有若干个筛选外槽（207），所述筛选外槽（207）的外壁处滑动连接有若干个筛选外板（208）。
6.根据权利要求5所述的一种侧向配水MBR膜生物反应装置，其特征在于：所述内部筛选机构（2）还包括固定连接在筛选内板（206）顶部外壁处的筛选顶块（210），所述筛选顶块（210）的外壁处固定连接有筛选弹簧（211），所述筛选弹簧（211）远离筛选顶块（210）的一端与筛选竖板（209）的外壁固定连接。
7.根据权利要求6所述的一种侧向配水MBR膜生物反应装置，其特征在于：所述内部过滤机构（3）还包括固定连接在若干个过滤支架（302）顶部外壁处的过滤主管（304），所述过滤主管（304）的顶部外壁处贯通连接有过滤传输管（305），所述过滤主管（304）的外壁处固定连接有若干个过滤伸缩杆（306），所述过滤伸缩杆（306）的内壁处固定连接有过滤弹簧（307），所述过滤弹簧（307）远离过滤伸缩杆（306）的一端与过滤主管（304）的外壁固定连接。
8.根据权利要求7所述的一种侧向配水MBR膜生物反应装置，其特征在于：所述内部过滤机构（3）还包括固定连接在过滤伸缩杆（306）外壁处的过滤刮刀（308），所述过滤主管（304）的外壁处贯通连接有过滤收集体（309），所述过滤传输管（305）远离过滤主管（304）的一端固定连接过滤收集底（310），所述过滤收集底（310）的顶部外壁与筛选内板（206）的顶部外壁固定连接，所述过滤收集底（310）的底部外壁处固定连接有过滤轴承（311），所述过滤轴承（311）的内壁与整体杂料管（114）的外壁固定连接。
发明内容
为解决上述技术问题，本发明提供一种侧向配水MBR膜生物反应装置，包括整体外部机构，整体外部机构还包括有整体顶板，整体顶板的顶部外壁中轴处开设有整体中心孔，整体顶板的外壁处固定连接有整体外壁，该整体外部机构为后续机构提供安装位置，其在运转过程中起到稳定效果，抵消机构运转时产生的颤抖与振动，保证设备正常运行，避免出现颠簸等问题。
内部筛选机构，内部筛选机构包括转动连接在整体中心孔内壁处的筛选顶管，筛选顶管的顶部外壁处固定连接有筛选动力环，筛选动力环的外壁处套设有筛选皮条，所筛选顶管的底部外壁处固定连接有筛选顶板，该设备利用离心力对加工原液进行分离过滤，利用离心过程中，所受离心力的不同。使内外板产生偏移，达到过滤，以及清洗的效果。
内部过滤机构，内部过滤机构包括固定连接在筛选顶板顶部外壁中轴处的过滤顶环，过滤顶环的顶部外壁处固定连接有若干个过滤支架，筛选顶板的顶部外壁处固定连接有若干个过滤异体，若干个过滤异体的内壁与若干过滤支架的外壁固定连接，该机构利用内部筛选机构所产生的离心力达到清理，收集的效果。
优选的，整体外部机构还包括固定连接在整体外壁处的整体马达底，整体马达底的顶部外壁处固定连接有动力马达，动力马达的顶部外壁处转动连接有整体转盘，筛选皮条远离筛选动力环的一端与整体转盘的外壁转动连接，该动力马达为整体机构提供运转的动力，带动内部筛选机构中筛选顶管与筛选顶板的运转，实现筛选的效果。
优选的，整体外部机构还包括固定连接在整体外壁内壁处的若干个整体竖板，整体外壁外壁处固定连接有整体外架，整体外壁的顶部外壁处固定连接有整体底架，整体底架的顶部外壁处贯通连接有整体优质口，在离心力的作用下穿过MBR平板膜，并受整体外壁的阻挡，整体竖板在提高增强水源附着能力，避免出现飞溅现象的同时，为水源提供流动方向。
优选的，整体外部机构还包括固定连接在整体底架内壁的整体中板，整体中板的顶部外壁处固定连接有整体隔板，整体中板的底部外壁处开设有整体混合口，整体中板的底部外壁中轴处贯通连接有整体杂料管，本发明内部设置有整体外壁、整体外架、整体竖板，通过整体外壁与整体外架的紧密贴合，从而增大了整体外部机构运转时的稳定性，有利于降低整体外壁工作时产生的晃动，通过整体优质口、整体混合口、整体杂料管的分类，提高设备的分离效果。
优选的，内部筛选机构还包括固定连接在筛选顶板顶部外壁中轴处的筛选分散板，筛选顶管的顶部外壁处固定连接有筛选内板，筛选内板的外壁处开设有若干个筛选外槽，筛选外槽的外壁处滑动连接有若干个筛选外板，利用离心过程中，所受离心力的不同，以及筛选内板与筛选外板为滑动连接，在离心力的影响下，筛选内板与筛选外板之间产生一定的偏移，使内外网眼叠加形成一个较小过滤孔，阻挡较大污泥部分进入下一个工序，其中，污泥部分受重力影响掉落出整体杂料管。
优选的，内部筛选机构还包括固定连接在筛选内板顶部外壁处的筛选顶块，筛选顶块的外壁处固定连接有筛选弹簧，筛选弹簧远离筛选顶块的一端与筛选竖板的外壁固定连接，筛选工序进行到一定程度后，难免出现杂料卡网情况，为解决以上问题，会导致内部筛选机构与内部过滤机构本身的质量变高，动力马达所带动的质量更高，使之降低旋转的速度，当马达的旋转速度降低时，离心力跟随降低，筛选弹簧释放所积攒的机械动力，使筛选内板与筛选外板中孔洞重叠部分将不断增加，从而释放卡在筛网上的杂物。
优选的，内部过滤机构还包括固定连接在若干个过滤支架顶部外壁处的过滤主管，过滤主管的顶部外壁处贯通连接有过滤传输管，过滤主管的外壁处固定连接有若干个过滤伸缩杆，过滤伸缩杆的内壁处固定连接有过滤弹簧，过滤弹簧远离过滤伸缩杆的一端与过滤主管的外壁固定连接，当内部筛选机构运转后，产生的离心力将过滤伸缩杆向外部延展，其中过滤弹簧在此过程中积攒机械动能，当设备降低旋转速度降低时，过滤伸缩杆所承受的离心力降低，此时过滤弹簧的机械动能大于离心力，使过滤伸缩杆向剐蹭大体靠近。
优选的，内部过滤机构还包括固定连接在过滤伸缩杆外壁处的过滤刮刀，过滤主管的外壁处贯通连接有过滤收集体，过滤传输管远离过滤主管的一端固定连接过滤收集底，过滤收集底的顶部外壁与筛选内板的顶部外壁固定连接，过滤收集底的底部外壁处固定连接有过滤轴承，过滤轴承的内壁与整体杂料管的外壁固定连接，剐蹭小体外壁处固定连接有剐蹭刮刀，在剐蹭刮刀回收过程中将对MBR平板膜内壁进行刮蹭，将附着在MBR平板膜处的附着物剐蹭至过滤主管内部，其中过滤主管与过滤收集底为贯通连接，实现细小杂质的自主排污。
本发明具有以下有益效果：
（1）本发明利用离心力对加工原液进行分离过滤，利用离心过程中，所受离心力的不同，以及筛选内板与筛选外板为滑动连接，在离心力的影响下，筛选内板与筛选外板之间产生一定的偏移，使内外网眼叠加形成一个较小过滤孔，阻挡较大污泥部分进入下一个工序，避免颗粒在旋转过程中破坏MBR平板膜，其中，污泥部分受重力影响掉落出整体杂料管，过滤后的部分穿透筛选内板与筛选外板，并受旋转时产生的力量向四周发散至MBR平板膜内壁处，进行下一步工序。
（2）本发明在初筛选工序进行到一定程度后，难免出现杂料卡网情况，为解决以上问题，会导致内部筛选机构与内部过滤机构本身的质量变高，动力马达所带动的质量更高，使之降低旋转的速度，当马达的旋转速度降低时，离心力跟随降低，筛选弹簧释放所积攒的机械动力，使筛选内板与筛选外板中孔洞重叠部分将不断增加，从而释放卡在筛网上的杂物。
（3）本发明筛选过后的水源向MBR平板膜内壁处汇聚，并在动力马达的影响下，水源产生向外挤的压力，此时加工水源中符合渗透要求的，在离心力的作用下穿过MBR平板膜，并受整体外壁的阻挡，整体竖板在提高增强水源附着能力，避免出现飞溅现象的同时，为水源提供流动方向，从而实现设备过滤功能，其中不符合部分将停留在MBR平板膜内壁处，等待后续刮取工序。
（4）本发明内部设置有内部过滤机构，当内部筛选机构运转后，产生的离心力将过滤伸缩杆向外部延展，其中过滤弹簧在此过程中积攒机械动能，当设备降低旋转速度降低时，过滤伸缩杆所承受的离心力降低，此时过滤弹簧的机械动能大于离心力，使过滤伸缩杆向剐蹭大体靠近，且剐蹭小体外壁处固定连接有剐蹭刮刀，在剐蹭刮刀回收过程中将对MBR平板膜内壁进行刮蹭，将附着在MBR平板膜处的附着物剐蹭至过滤主管内部，其中过滤主管与过滤收集底为贯通连接，实现细小杂质的自主排污。
（发明人：夏俊林;宋豆豆;王阳）
