公布日：2023.09.08
申请日：2023.08.10
分类号：C02F1/50(2023.01)I;B01F35/71(2022.01)I;B01F27/90(2022.01)I;B01F35/75(2022.01)I;B01F23/70(2022.01)I;B02C13/18(2006.01)I;B02C13/284(2006.01)I;B02C23/
16(2006.01)I;B01F101/25(2022.01)N
摘要
本发明公开了一种废水处理的消毒粉间歇投加设备，包括投放筒，该投放筒具有球状中空结构，以及设置在所述投放筒外侧的环形限位板，所述环形限位板的顶部固定连接有弧形支架，所述弧形支架远离环形限位板的一端固定连接有驱动电机，所述环形限位板的外侧安装有固定架；搅拌装置，该搅拌装置用于打散存放的消毒粉，所述搅拌装置包括搅拌板，通过搅拌板对结块的消毒粉进行打散；投加装置，该投加装置用于向废水内投放消毒粉，本发明涉及废水处理技术领域。该一种废水处理的消毒粉间歇投加设备，对结块的消毒粉进行筛选过滤，将结块的物料留在搅拌区域内反复打散后再投放至废水内，防止结块的消毒粉影响废水处理的效率。
权利要求书

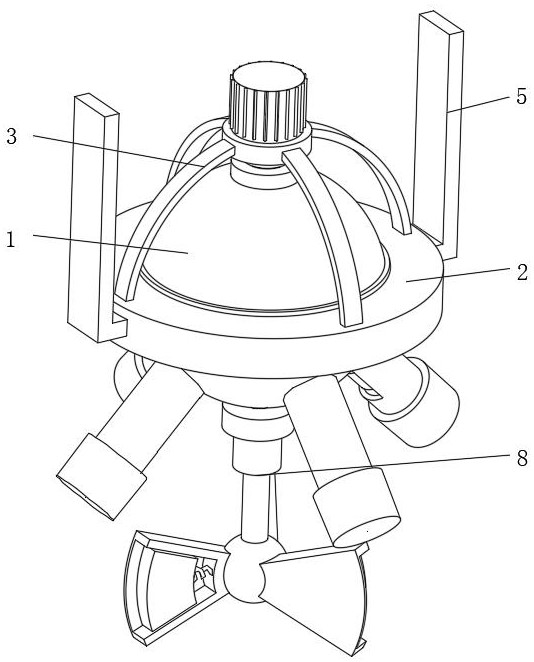

1.一种废水处理的消毒粉间歇投加设备，包括投放筒（1），其特征在于：该投放筒（1）具有球状中空结构，以及设置在所述投放筒（1）外侧的环形限位板（2），所述环形限位板（2）的顶部固定连接有弧形支架（3），所述弧形支架（3）远离环形限位板（2）的一端固定连接有驱动电机（4），所述环形限位板（2）的外侧安装有固定架（5）；搅拌装置（6），该搅拌装置（6）用于打散存放的消毒粉，所述搅拌装置（6）包括搅拌板（61），通过搅拌板（61）对结块的消毒粉进行打散；投加装置（7），该投加装置（7）用于向废水内投放消毒粉，所述投加装置（7）设置在投放筒（1）的内部；扩散装置（8），该扩散装置（8）用于扩散投放出的消毒粉，所述扩散装置（8）设置在投放筒（1）的正下方；所述扩散装置（8）包括连接座（81），所述连接座（81）的顶部与投放筒（1）的底部固定连接，所述连接座（81）的底部固定连接有电动伸缩杆（82），所述电动伸缩杆（82）的底部固定连接有连接球（83），所述连接球（83）的外侧固定连接有扩散板（84），所述扩散板（94）的一侧开设有滑槽（85），所述滑槽（85）的内壁固定连接有限位弹簧（86），所述限位弹簧（86）远离滑槽（85）的一端固定连接有扩散延伸片（87）；所述搅拌装置（6）还包括旋转杆（62），所述旋转杆（62）的外侧通过轴承转动连接有处理筒（63），所述处理筒（63）的外侧开设有弧形槽（64），所述弧形槽（64）的内部固定连接有弧形筛分网（65），所述处理筒（63）的底部固定连接有加固支架（66）；所述加固支架（66）远离处理筒（63）的一端与投放筒（1）的内壁固定连接，所述旋转杆（62）的顶部与驱动电机（4）的输出端固定连接，所述旋转杆（62）的底部贯穿处理筒（63）；所述搅拌板（61）的一端与旋转杆（62）的外侧固定连接，所述搅拌板（61）设置在处理筒（63）的内部；所述投加装置（7）包括限位块（71），所述限位块（71）的内壁开设有卡槽（72），所述限位块（71）的顶部与底部均设置有定位板（73），所述旋转杆（62）的外侧固定连接有复位弹簧（74），所述复位弹簧（74）远离旋转杆（62）的一端固定连接有卡块（75），所述卡块（75）的两侧均固定连接有移动板（76），所述投放筒（1）的外侧靠近底部的位置连通有延伸管（77），所述延伸管（77）远离投放筒（1）的一端连通有固定套筒（78），所述固定套筒（78）的内壁固定连接有压缩弹簧（79），所述压缩弹簧（79）的一端固定连接有堵头（710），所述延伸管（77）的外侧开设有排料口（711）。
2.根据权利要求1所述的一种废水处理的消毒粉间歇投加设备，其特征在于：所述环形限位板（2）的内壁通过轴承与投放筒（1）的外壁转动连接，所述弧形支架（3）设置有多组并且均匀分布在环形限位板（2）上，所述固定架（5）设置有两组。
3.根据权利要求1所述的一种废水处理的消毒粉间歇投加设备，其特征在于：所述搅拌板（61）设置有多组，所述搅拌装置（6）设置在投放筒（1）的内部。
4.根据权利要求1所述的一种废水处理的消毒粉间歇投加设备，其特征在于：所述限位块（71）贯穿投放筒（1）的顶部并与投放筒（1）固定连接，所述卡槽（72）开设有多组并且均匀分布在限位块（71）上，所述定位板（73）套设在旋转杆（62）上并与旋转杆（62）固定连接。
5.根据权利要求1所述的一种废水处理的消毒粉间歇投加设备，其特征在于：所述卡块（75）与卡槽（72）一一对应并且相互适配，所述移动板（76）远离卡块（75）的一端延伸至定位板（73）的一侧并与定位板（73）滑动连接，所述限位块（71）套设在旋转杆（62）的外侧。
发明内容
为解决上述技术问题，本发明提供：一种废水处理的消毒粉间歇投加设备，包括投放筒，该投放筒具有球状中空结构，以及设置在所述投放筒外侧的环形限位板，所述环形限位板的顶部固定连接有弧形支架，所述弧形支架远离环形限位板的一端固定连接有驱动电机，所述环形限位板的外侧安装有固定架；
搅拌装置，该搅拌装置用于打散存放的消毒粉，所述搅拌装置包括搅拌板，通过搅拌板对结块的消毒粉进行打散；
投加装置，该投加装置用于向废水内投放消毒粉，所述投加装置设置在投放筒的内部；
扩散装置，该扩散装置用于扩散投放出的消毒粉，所述扩散装置设置在投放筒的正下方。
优选的，所述环形限位板的内壁通过轴承与投放筒的外壁转动连接，所述弧形支架设置有多组并且均匀分布在环形限位板上，所述固定架设置有两组。
优选的，所述搅拌板设置有多组，所述搅拌装置设置在投放筒的内部。
优选的，所述搅拌装置还包括旋转杆，所述旋转杆的外侧通过轴承转动连接有处理筒，所述处理筒的外侧开设有弧形槽，所述弧形槽的内部固定连接有弧形筛分网，所述处理筒的底部固定连接有加固支架，处理筒内填充有消毒粉，未结块的消毒粉从弧形筛分网的网孔内滑出，未结块的消毒粉落至投放筒内，经过投加装置将消毒粉投放至废水内，即可对废水进行消毒净化处理，而结块的消毒粉则留在处理筒内，开启驱动电机带动旋转杆旋转，旋转杆带动搅拌板对处理筒内结块的消毒粉打散，可对结块的消毒粉进行筛选过滤，将结块的物料留在搅拌区域内反复打散后再投放至废水内，防止结块的消毒粉影响废水处理的效率。
优选的，所述加固支架远离处理筒的一端与投放筒的内壁固定连接，所述旋转杆的顶部与驱动电机的输出端固定连接，所述旋转杆的底部贯穿处理筒。
优选的，所述搅拌板的一端与旋转杆的外侧固定连接，所述搅拌板设置在处理筒的内部。
优选的，所述投加装置包括限位块，所述限位块的内壁开设有卡槽，所述限位块的顶部与底部均设置有定位板，所述旋转杆的外侧固定连接有复位弹簧，所述复位弹簧远离旋转杆的一端固定连接有卡块，所述卡块的两侧均固定连接有移动板，所述投放筒的外侧靠近底部的位置连通有延伸管，所述延伸管远离投放筒的一端连通有固定套筒，所述固定套筒的内壁固定连接有压缩弹簧，所述压缩弹簧的一端固定连接有堵头，堵头受离心力作用挤压压缩弹簧，并根据驱动电机的转速不同，堵头沿着延伸管向外滑动的距离则不同，堵头在挤压压缩弹簧沿着延伸管滑动的过程中，不断释放出延伸管内的消毒粉，同时驱动电机转速降低时，压缩弹簧通过自身的回弹力能够将堵头拉回，堵头活动时能避免延伸管内的消毒粉堆积在一起，保证投料的连续性，所述延伸管的外侧开设有排料口，当驱动电机的转速加快后，卡块受到的离心力增大，卡块拉动复位弹簧并滑入插进卡槽内，即可通过卡块与卡槽的连接，利用旋转杆带动限位块旋转，限位块则带动投放筒转动，投放筒旋转时通过加固支架带动处理筒旋转，将处理筒内的消毒粉甩至投放筒内，再由投放筒甩至延伸管内，堵头受离心力作用挤压压缩弹簧，将原本堵住的排料口释放，消毒粉即可从排料口排出，通过调整驱动电机的转速实现间歇投放的目的，电机转速加快后通过离心力将消毒粉投放，提高投放效率。
优选的，所述限位块贯穿投放筒的顶部并与投放筒固定连接，所述卡槽开设有多组并且均匀分布在限位块上，所述定位板套设在旋转杆上并与旋转杆固定连接。
优选的，所述卡块与卡槽一一对应并且相互适配，所述移动板远离卡块的一端延伸至定位板的一侧并与定位板滑动连接，所述限位块套设在旋转杆的外侧。
优选的，所述扩散装置包括连接座，所述连接座的顶部与投放筒的底部固定连接，所述连接座的底部固定连接有电动伸缩杆，所述电动伸缩杆的底部固定连接有连接球，所述连接球的外侧固定连接有扩散板，所述扩散板的一侧开设有滑槽，所述滑槽的内壁固定连接有限位弹簧，所述限位弹簧远离滑槽的一端固定连接有扩散延伸片，通过电动伸缩杆将连接球伸入废水内，投放筒转动时带动连接座一起旋转，连接座通过电动伸缩杆带动扩散板旋转，扩散延伸片受离心力作用拉长限位弹簧，扩散延伸片与扩散板一起将投放的消毒粉扩散至更远的水域，提高消毒粉投放的均匀度。
本发明提供了一种废水处理的消毒粉间歇投加设备。具备以下有益效果：
1、该一种废水处理的消毒粉间歇投加设备，通过搅拌装置的安装，处理筒内填充有消毒粉，未结块的消毒粉从弧形筛分网的网孔内滑出，未结块的消毒粉落至投放筒内，经过投加装置将消毒粉投放至废水内，即可对废水进行消毒净化处理，而结块的消毒粉则留在处理筒内，开启驱动电机带动旋转杆旋转，旋转杆带动搅拌板对处理筒内结块的消毒粉打散，可对结块的消毒粉进行筛选过滤，将结块的物料留在搅拌区域内反复打散后再投放至废水内，防止结块的消毒粉影响废水处理的效率。
2、该一种废水处理的消毒粉间歇投加设备，通过投加装置的安装，当驱动电机的转速加快后，卡块受到的离心力增大，卡块拉动复位弹簧并滑入插进卡槽内，即可通过卡块与卡槽的连接，利用旋转杆带动限位块旋转，限位块则带动投放筒转动，投放筒旋转时通过加固支架带动处理筒旋转，将处理筒内的消毒粉甩至投放筒内，再由投放筒甩至延伸管内，堵头受离心力作用挤压压缩弹簧，将原本堵住的排料口释放，消毒粉即可从排料口排出，通过调整驱动电机的转速实现间歇投放的目的，电机转速加快后通过离心力将消毒粉投放，提高投放效率。
3、该一种废水处理的消毒粉间歇投加设备，通过延伸管和堵头的设置，堵头受离心力作用挤压压缩弹簧，并根据驱动电机的转速不同，堵头沿着延伸管向外滑动的距离则不同，堵头在挤压压缩弹簧沿着延伸管滑动的过程中，不断释放出延伸管内的消毒粉，同时驱动电机转速降低时，压缩弹簧通过自身的回弹力能够将堵头拉回，堵头活动时能避免延伸管内的消毒粉堆积在一起，保证投料的连续性。
4、该一种废水处理的消毒粉间歇投加设备，通过扩散装置的安装，电动伸缩杆将连接球伸入废水内，投放筒转动时带动连接座一起旋转，连接座通过电动伸缩杆带动扩散板旋转，扩散延伸片受离心力作用拉长限位弹簧，扩散延伸片与扩散板一起将投放的消毒粉扩散至更远的水域，提高消毒粉投放的均匀度。
（发明人：张安国;韩淑媛;张柯楠;晁倩倩）
