公布日：2024.02.13
申请日：2024.01.11
分类号：C02F1/52(2023.01)I;C02F1/00(2023.01)I;C02F103/36(2006.01)N
摘要
本发明提供一种用于处理石油污水的设备及方法，包括处理箱，处理箱上方一侧嵌入设置有沉淀池，处理箱内部嵌入设置有集水腔，处理箱内部设置有可将絮凝剂和污水均匀混合并将固态污染物分离的污水处理机构。具有实现污水于絮凝剂等比混合的目的，使得污水与絮凝剂混合更加均匀，污水中的悬浮物凝结效果更好，当扫污板与活性炭槽分离时，扫污板在弹簧弹力的作用下复位，使得连接杆A和活塞复位，连接杆A推动扫污板复位呈倾斜状态，将粘附在扫污板上的污染物甩出，连接筒内部蓄积的气体从伸缩管喷出至导流腔内，后从集污腔处喷出，气体将集污腔内部的污染物喷出，避免污染物粘附在扫污板上。
权利要求书
1.一种用于处理石油污水的设备，其特征在于：该处理石油污水的设备包括处理箱（1），所述处理箱（1）上方一侧嵌入设置有沉淀池（101），所述处理箱（1）内部嵌入设置有集水腔（103）；所述处理箱（1）内部设置有可将絮凝剂和污水均匀混合并将固态污染物分离的污水处理机构；所述污水处理机构包括絮凝剂槽（102）、球阀（1021）、支撑板（2）、活性炭槽（201）、盖板（2014）、固定轴（202）、滚筒（203）、挡板（2031）和扫污板（204）；所述处理箱（1）上方另一侧嵌入安装有絮凝剂槽（102），所述絮凝剂槽（102）出口处转动连接有球阀（1021），且球阀（1021）一侧固定连接有连接轴，且连接轴通过空心转盘与絮凝剂槽（102）转动连接并延伸至絮凝剂槽（102）外部一侧，所述处理箱（1）内部固定安装有支撑板（2），且支撑板（2）部分呈弧形设置，所述支撑板（2）上方有活性炭槽（201），且活性炭槽（201）呈与支撑板（2）契合的弧形设置，且活性炭槽（201）上表面设置有若干漏孔A，且活性炭槽（201）底部设置有柱形出口，且活性炭槽（201）出口通过通槽延伸至支撑板（2）下方，所述活性炭槽（201）出口处螺纹连接有盖板（2014），且盖板（2014）底部表面设置有若干漏孔B，且活性炭槽（201）一侧和背部均设置有活性炭填充口，且活性炭槽（201）一侧和背部与活性炭填充口对应处通过固定螺栓安装有封闭板，所述处理箱（1）内部与活性炭槽（201）对应处固定安装有固定轴（202），所述固定轴（202）外部通过空心转盘密封转动连接有滚筒（203），且滚筒（203）与球阀（1021）一侧的连接轴通过链条传动连接，且滚筒（203）一端外部和连接轴外部均嵌套设置有与链条啮合的链轮，所述滚筒（203）外部环绕固定安装有挡板（2031），所述挡板（2031）一侧通过转轴转动连接有扫污板（204），且扫污板（204）呈与活性炭槽（201）契合的弧形设置；所述固定轴（202）内部通过空腔安装有微型抽气泵（2021），且固定轴（202）表面设置有与空腔相通的通孔，所述挡板（2031）内部嵌入设置有导气腔（2032），且滚筒（203）表面设置有与导气腔（2032）相通的通口，所述挡板（2031）一侧通过转轴转动连接有连接筒（2043），且扫污板（204）通过弹簧与连接筒（2043）弹性连接，且连接筒（2043）与导气腔（2032）通过伸缩管管道连接，所述连接筒（2043）指向扫污板（204）一端通过开口嵌入滑动连接有连接杆A（2044），且连接杆A（2044）外部嵌套设置有密封橡胶圈，所述连接杆A（2044）处于连接筒（2043）内部一端固定安装有活塞（2045），且连接杆A（2044）另一端通过转轴与扫污板（204）转动连接，所述挡板（2031）一侧和扫污板（204）之间粘合有橡胶防护套（2033），且挡板（2031）和扫污板（204）之间的所有结构被包裹于橡胶防护套（2033）内部；所述扫污板（204）与活性炭槽（201）接触一侧嵌入设置有集污腔（2041），且集污腔（2041）数量若干，所述扫污板（204）内部嵌入设置有导流腔（2042），且导流腔（2042）与集污腔（2041）管道连接，且导流腔（2042）与连接筒（2043）通过伸缩管管道连接。
2.根据权利要求1所述的一种用于处理石油污水的设备，其特征在于：所述挡板（2031）数量为六个，且挡板（2031）两侧与处理箱（1）内壁接触区域粘合有密封橡胶垫，且活性炭槽（201）两侧与处理箱（1）内壁接触区域粘合有密封橡胶垫，且滚筒（203）两端与处理箱（1）内壁接触区域粘合有密封橡胶圈。
3.根据权利要求1所述的一种用于处理石油污水的设备，其特征在于：所述支撑板（2）上方两侧分别嵌入设置有弧形滑轨A（205）和弧形滑轨B（206）。4.根据权利要求1所述的一种用于处理石油污水的设备，其特征在于：所述活性炭槽（201）下方两侧分别固定安装有磁性滑块（2012）和导电块（2013），且磁性滑块（2012）滑动连接于弧形滑轨A（205）内部，且导电块（2013）滑动连接于弧形滑轨B（206）内部，所述弧形滑轨B（206）内部嵌入安装有导电片（2061），所述弧形滑轨B（206）内部一侧嵌入安装有微动开关（2062），且导电块（2013）面向微动开关（2062）一侧设置有橡胶凸块，所述弧形滑轨A（205）内部一侧嵌入安装有电磁铁块（2051）。
5.根据权利要求1所述的一种用于处理石油污水的设备，其特征在于：所述处理箱（1）外部一侧通过滑轨滑动连接有集污槽（104），且处理箱（1）与集污槽（104）对应一侧靠近活性炭槽（201）一侧处设置有排污口，且处理箱（1）一侧表面设置有检修口，所述处理箱（1）一侧与检修口对于处通过固定螺栓安装有密封板（1032）。
6.根据权利要求1所述的一种用于处理石油污水的设备，其特征在于：所述处理箱（1）内部与活性炭槽（201）出口对应处设置有导流槽（1031），所述导流槽（1031）内部固定安装有连接杆B（207），所述连接杆B（207）中心处嵌入安装有微型电机（2071），所述微型电机（2071）输出轴上安装有叶轮（2072），且导流槽（1031）出口处安装有单向阀，活性炭槽（201）上表面通过弹簧嵌入弹性连接有弹片（2011）。
7.根据权利要求1所述的一种用于处理石油污水的设备，其特征在于：所述沉淀池（101）出口一侧安装有过滤网（1011），所述沉淀池（101）出口处安装有插板阀门（1012）。
发明内容
本发明的目的在于提供一种用于处理石油污水的设备及方法，以解决在对凝结的大颗粒絮凝体与水分离时，絮凝体容易粘附在分离结构上，影响分离固态絮凝体的效率，且絮凝剂与污水的配比不够均匀，影响污水中的悬浮物凝结效果的问题。
本发明处理石油污水的设备的目的与功效，由以下具体技术手段所达成：一种用于处理石油污水的设备，该处理石油污水的设备包括处理箱，所述处理箱上方一侧嵌入设置有沉淀池，所述处理箱内部嵌入设置有集水腔；
所述处理箱内部设置有可将絮凝剂和污水均匀混合并将固态污染物分离的污水处理机构；

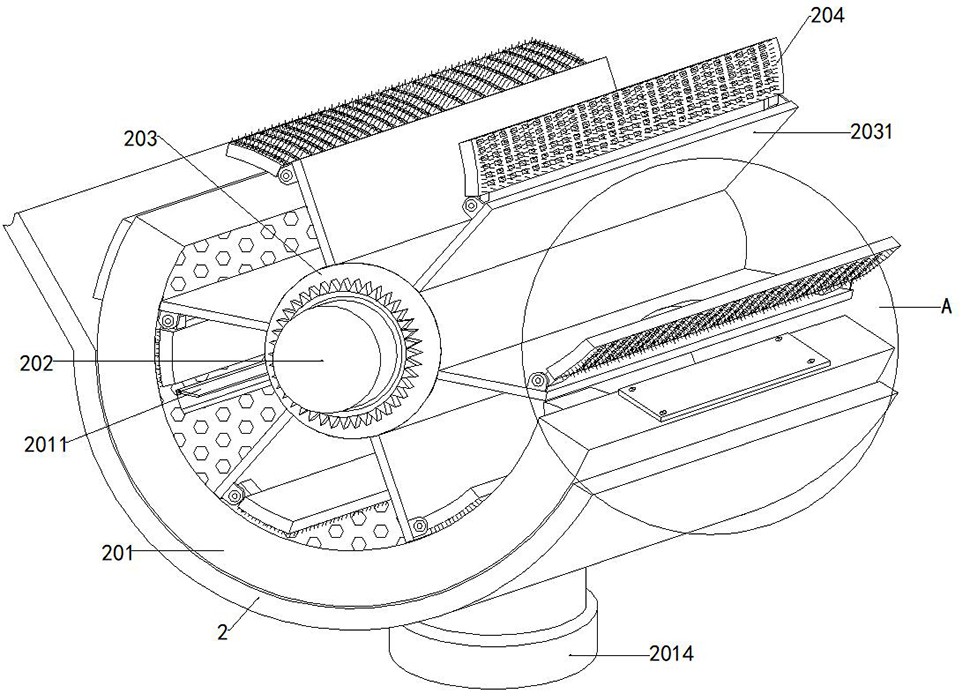

进一步的，所述沉淀池出口一侧安装有过滤网，所述沉淀池出口处安装有插板阀门，所述污水处理机构包括絮凝剂槽、球阀、支撑板、活性炭槽、盖板、固定轴、滚筒、挡板和扫污板，所述处理箱上方另一侧嵌入安装有絮凝剂槽，所述絮凝剂槽出口处转动连接有球阀，且球阀一侧固定连接有连接轴，且连接轴通过空心转盘与絮凝剂槽转动连接并延伸至絮凝剂槽外部一侧，所述处理箱内部固定安装有支撑板，且支撑板部分呈弧形设置，所述支撑板上方有活性炭槽，且活性炭槽呈与支撑板契合的弧形设置，且活性炭槽上表面设置有若干漏孔A，且活性炭槽底部设置有柱形出口，且活性炭槽出口通过通槽延伸至支撑板下方，所述活性炭槽出口处螺纹连接有盖板，且盖板底部表面设置有若干漏孔B，且活性炭槽一侧和背部均设置有活性炭填充口，且活性炭槽一侧和背部与活性炭填充口对应处通过固定螺栓安装有封闭板，所述处理箱内部与活性炭槽对应处固定安装有固定轴，所述固定轴外部通过空心转盘密封转动连接有滚筒，且滚筒与球阀一侧的连接轴通过链条传动连接，且滚筒一端外部和连接轴外部均嵌套设置有与链条啮合的链轮，所述滚筒外部环绕固定安装有挡板，所述挡板一侧通过转轴转动连接有扫污板，且扫污板呈与活性炭槽契合的弧形设置，所述挡板数量为六个，且挡板两侧与处理箱内壁接触区域粘合有密封橡胶垫，且活性炭槽两侧与处理箱内壁接触区域粘合有密封橡胶垫，且滚筒两端与处理箱内壁接触区域粘合有密封橡胶圈。
进一步的，所述固定轴内部通过空腔安装有微型抽气泵，且固定轴表面设置有与空腔相通的通孔，所述挡板内部嵌入设置有导气腔，且滚筒表面设置有与导气腔相通的通口，所述挡板一侧通过转轴转动连接有连接筒，且扫污板通过弹簧与连接筒弹性连接，且连接筒与导气腔通过伸缩管管道连接，所述连接筒指向扫污板一端通过开口嵌入滑动连接有连接杆A，且连接杆A外部嵌套设置有密封橡胶圈，所述连接杆A处于连接筒内部一端固定安装有活塞，且连接杆A另一端通过转轴与扫污板转动连接，所述挡板一侧和扫污板之间粘合有橡胶防护套，且挡板和扫污板之间的所有结构被包裹于橡胶防护套内部，所述扫污板与活性炭槽接触一侧嵌入设置有集污腔，且集污腔数量若干，所述扫污板内部嵌入设置有导流腔，且导流腔与集污腔管道连接，且导流腔与连接筒通过伸缩管管道连接。
进一步的，所述支撑板上方两侧分别嵌入设置有弧形滑轨A和弧形滑轨B，所述活性炭槽下方两侧分别固定安装有磁性滑块和导电块，且磁性滑块滑动连接于弧形滑轨A内部，且导电块滑动连接于弧形滑轨B内部，所述弧形滑轨B内部嵌入安装有导电片，所述弧形滑轨B内部一侧嵌入安装有微动开关，且导电块面向微动开关一侧设置有橡胶凸块，所述弧形滑轨A内部一侧嵌入安装有电磁铁块，所述处理箱内部与活性炭槽出口对应处设置有导流槽，所述导流槽内部固定安装有连接杆B，所述连接杆B中心处嵌入安装有微型电机，所述微型电机输出轴上安装有叶轮，且导流槽出口处安装有单向阀，所述活性炭槽上表面通过弹簧嵌入弹性连接有弹片。
进一步的，所述处理箱外部一侧通过滑轨滑动连接有集污槽，且处理箱与集污槽对应一侧靠近活性炭槽一侧处设置有排污口，且处理箱一侧表面设置有检修口，所述处理箱一侧与检修口对于处通过固定螺栓安装有密封板。
一种用于处理石油污水的方法，该方法包括以下步骤：
S1：将污水总汇后，对于大颗粒固态杂质进行筛除；
S2：将污水与导入至滚筒外部的挡板之间，使污水与絮凝剂混合，絮凝剂将污水中的悬浮物聚集成絮凝体；
S3：活性炭槽对污水与絮凝体进行过滤分离；
S4：扫污板将活性炭槽上方的絮凝体扫除清理。
与现有结构相较之下，本发明具有如下有益效果：
1.通过设有污水处理机构，当两个挡板形成的腔体内盛接足够的污水后，污水的重量压动挡板旋转，使得顺次的另外两个挡板形成的腔体对应于沉淀池出口处，污水继续流入至另外一个由两个挡板形成的腔体内，使得每个由两个挡板形成的腔体内的污水等量，当由两个挡板形成的腔体正对于絮凝剂槽出口处时，球阀正好呈打开状态，絮凝剂槽内部的絮凝剂流入至由两个挡板形成的腔体内，使得流入至每个由两个挡板形成的腔体内部的絮凝剂等量，进而实现污水与絮凝剂等比混合的目的，使得污水与絮凝剂混合更加均匀，污水中的悬浮物凝结效果更好；
2.通过微型抽气泵，将连接筒和导气腔内部的空气抽除，使得导气腔内部和连接筒内部呈负压状态，抽动活塞移动，使得连接筒内活塞与连接筒开口一侧之间蓄积气体，连接杆A随着活塞向连接筒内部收缩，拉动扫污板旋转，使得扫污板顺利从活性炭槽上表面扫过，将活性炭槽上方的大颗粒絮凝体扫至活性炭槽一侧，当扫污板与活性炭槽分离时，扫污板在弹簧弹力的作用下复位，使得连接杆A和活塞复位，连接杆A推动扫污板复位呈倾斜状态，将粘附在扫污板上的污染物甩出，连接筒内部蓄积的气体从伸缩管喷出至导流腔内，后从集污腔处喷出，气体将集污腔内部的污染物喷出，避免污染物粘附在扫污板上；
3.扫污板与弹片接触时，扫污板推动弹片移动，进而使得活性炭槽沿着弧形滑轨A和弧形滑轨B旋转，当磁性滑块和导电块分别滑动至弧形滑轨A一侧和弧形滑轨B一侧时，导电块一侧的橡胶凸块碰撞在微动开关，微动开关接通电磁铁块电源，电磁铁块产生与磁性滑块磁性相同的磁力，推动磁性滑块复位，进而使得导电块和活性炭槽复位，如此往复，使得活性炭槽不断沿着弧形滑轨A和弧形滑轨B往复晃动，提高了污水穿过活性炭槽的效率，当导电块与导电片接触时，使得微型电机电路接通，微型电机带动叶轮旋转，使得导流槽内部产生负压，进一步加速了污水穿过活性炭槽的效率。
（发明人：王志伟;张程）
