公布日：2024.02.13
申请日：2023.12.28
分类号：E03F5/02(2006.01)I
摘要
本申请提供一种雨污水分流装置及检查井，雨污水分流装置包括隔离墙体、浮动组件、排放控制闸门、牵引组件和滑动支撑组件，牵引组件的两端分别与排放控制闸门和浮动组件连接，滑动支撑组件能够支撑牵引组件，使得排放控制闸门跟随浮动组件运动；雨污水分流检查井包括上述雨污水分流装置，隔离墙体将井体空间隔离为第一井体空间和第二井体空间，当第一井体空间的第一水位线高度小于第一预设高度时，污水经污水排放管排出，当第一水位线高度大于第二预设高度时，雨水经雨水排放管排出，实现了雨污水自动分流，避免了雨水进入污水处理厂污水进入河道的问题，降低了污水处理厂的负担和成本，保护了水环境安全。
权利要求书
1.一种雨污水分流装置，应用于雨污水分流检查井，其特征在于，包括：隔离墙体，位于所述雨污水分流检查井的底部；浮动组件，位于所述隔离墙体的一侧，所述浮动组件漂浮于所述雨污水检查井内的雨污水表面；排放控制闸门，位于所述隔离墙体的另一侧；牵引组件，所述牵引组件的两端分别与所述浮动组件及所述排放控制闸门连接，以使所述浮动组件带动所述排放控制闸门运动；滑动支撑组件，位于所述浮动组件及所述排放控制闸门的上方，所述滑动支撑组件用于支撑所述牵引组件。
2.根据权利要求1所述的雨污水分流装置，其特征在于，所述排放控制闸门包括用于控制污水排放的第一闸门和用于控制雨水排放的第二闸门。
3.根据权利要求2所述的雨污水分流装置，其特征在于，所述牵引组件包括与所述第一闸门连接的第一牵引部以及与所述第二闸门连接的第二牵引部。
4.根据权利要求1所述的雨污水分流装置，其特征在于，所述滑动支撑组件包括支撑部和滑轮组，所述支撑部连接至所述雨污水分流检查井的侧壁，所述滑轮组套设于所述支撑部上。
5.根据权利要求1所述的雨污水分流装置，其特征在于，所述隔离墙体的底面开设有第一凹槽，以使所述雨污水检查井内的雨污水能够在所述隔离墙体的两侧之间流通。

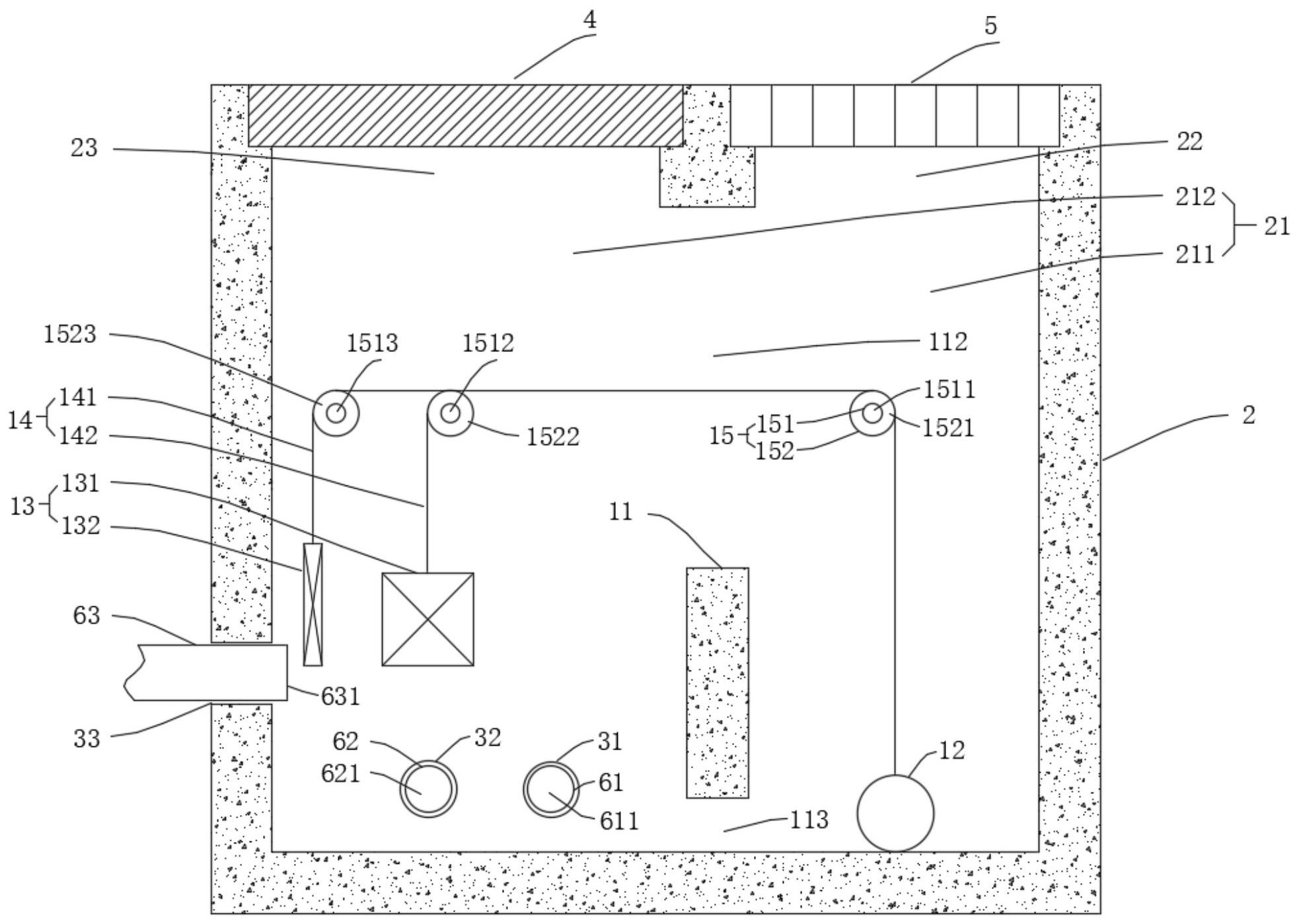

6.一种雨污水分流检查井，其特征在于，包括井体机构、管道安装孔、井盖、篦子以及如权利要求1至5任一项所述的雨污水分流装置；所述井体机构内形成有井体空间，所述雨污水分流装置的隔离墙体将所述井体空间分割为水平分布的第一井体空间和第二井体空间，所述雨污水分流装置的滑动支撑组件连接至所述井体空间的侧壁；所述第二井体空间位于所述井盖的下方，所述管道安装孔位于所述第二井体空间的侧壁，所述雨污水分流装置的排放控制闸门位于所述第二井体空间内；所述第一井体空间位于所述篦子的下方，所述雨污水分流装置的浮动组件位于所述第一井体空间内。
7.根据权利要求6所述的雨污水分流检查井，其特征在于，所述隔离墙体的顶面与所述井体机构之间形成有第三通孔，所述雨污水分流装置的牵引组件通过所述第三通孔分别连接至所述浮动组件及所述排放控制闸门；所述隔离墙体的第一凹槽与所述井体空间的底面形成第四通孔，所述第四通孔用于连通所述第二井体空间与所述第一井体空间。
8.根据权利要求6所述的雨污水分流检查井，其特征在于，所述管道安装孔包括用于安装进水管的第一安装孔、用于安装污水排放管的第二安装孔以及用于安装雨水排放管的第三安装孔；所述进水管、所述污水排放管和所述雨水排放管分别具有第一开口、第二开口和第三开口，所述排放控制闸门能够盖合所述第二开口及所述第三开口，以控制雨污水的排放。
9.根据权利要求8所述的雨污水分流检查井，其特征在于，所述第一开口的高度与所述第二开口的高度相同，所述第三开口的高度大于所述第一开口的高度；其中，所述第一开口的高度、所述第二开口的高度和所述第三开口的高度分别为所述进水管、所述污水排放管和所述雨水排放管与所述井体空间底面之间的距离。
10.根据权利要求8所述的雨污水分流检查井，其特征在于，当第一水位线的高度H小于或等于第一预设高度H1时，所述第二开口完全打开；当所述第一水位线的高度大于或等于第二预设高度H2时，所述第三开口完全打开，且所述第二开口完全被所述排放控制闸门盖合；当所述第一水位线的高度介于所述第一预设高度H1与所述第二预设高度之间H2时，所述第二开口和所述第三开口中的至少一个部分或完全打开；其中，所述第一水位线的高度H为所述第一井体空间内的雨污水水位线与所述第一井体空间底面之间的距离。
发明内容
本申请的目的在于提供一种雨污水分流装置及检查井，以对雨污水进行分流，降低污水处理厂的处理负担及成本。
为达到上述目的及其他相关目的，本申请提供一种雨污水分流装置，应用于雨污水分流检查井，包括：
隔离墙体，位于所述雨污水分流检查井的底部；
浮动组件，位于所述隔离墙体的一侧，所述浮动组件漂浮于所述雨污水检查井内的雨污水表面；
排放控制闸门，位于所述隔离墙体的另一侧；
牵引组件，所述牵引组件的两端分别与所述浮动组件及所述排放控制闸门连接，以使所述浮动组件带动所述排放控制闸门运动；
滑动支撑组件，位于所述浮动组件及所述排放控制闸门的上方，所述滑动支撑组件用于支撑所述牵引组件。
可选地，所述排放控制闸门包括用于控制污水排放的第一闸门和用于控制雨水排放的第二闸门。
可选地，所述牵引组件包括与所述第一闸门连接的第一牵引部以及与所述第二闸门连接的第二牵引部。
可选地，所述滑动支撑组件包括支撑部和滑轮组，所述支撑部连接至所述雨污水分流检查井的侧壁，所述滑轮组套设于所述支撑部上。
可选地，所述隔离墙体的底面开设有第一凹槽，以使所述雨污水检查井内的雨污水能够在所述隔离墙体的两侧之间流通。
本申请还提供一种雨污水分流检查井，包括井体机构、管道安装孔、井盖、篦子以及如前述实施方式中任一项所述的雨污水分流装置；
所述井体机构内形成有井体空间，所述雨污水分流装置的隔离墙体将所述井体空间分割为水平分布的第一井体空间和第二井体空间，所述雨污水分流装置的滑动支撑组件连接至所述井体空间的侧壁；
所述第二井体空间位于所述井盖的下方，所述管道安装孔位于所述第二井体空间的侧壁，所述雨污水分流装置的排放控制闸门位于所述第二井体空间内；
所述第一井体空间位于所述篦子的下方，所述雨污水分流装置的浮动组件位于所述第一井体空间内。
可选地，所述隔离墙体的顶面与所述井体机构之间形成有第三通孔，所述雨污水分流装置的牵引组件通过所述第三通孔分别连接至所述浮动组件及所述排放控制闸门；
所述隔离墙体的第一凹槽与所述井体空间的底面形成第四通孔，所述第四通孔用于连通所述第二井体空间与所述第一井体空间。
可选地，所述管道安装孔包括用于安装进水管的第一安装孔、用于安装污水排放管的第二安装孔以及用于安装雨水排放管的第三安装孔；
所述进水管、所述污水排放管和所述雨水排放管分别具有第一开口、第二开口和第三开口，所述排放控制闸门能够盖合所述第二开口及所述第三开口，以控制雨污水的排放。
可选地，所述第一开口的高度与所述第二开口的高度相同，所述第三开口的高度大于所述第一开口的高度；
其中，所述第一开口的高度、所述第二开口的高度和所述第三开口的高度分别为所述进水管、所述污水排放管和所述雨水排放管与所述井体空间底面之间的距离。
可选地，当第一水位线的高度H小于或等于第一预设高度H1时，所述第二开口完全打开；
当所述第一水位线的高度大于或等于第二预设高度H2时，所述第三开口完全打开，且所述第二开口完全被所述排放控制闸门盖合；
当所述第一水位线的高度介于所述第一预设高度H1与所述第二预设高度之间H2时，所述第二开口和所述第三开口中的至少一个部分或完全打开；
其中，所述第一水位线的高度H为所述第一井体空间内的雨污水水位线与所述第一井体空间底面之间的距离。
本申请提供的雨污水分流装置及检查井至少具有以下有益效果：
本申请的雨污水分流装置包括隔离墙体、浮动组件、排放控制闸门、牵引组件和滑动支撑组件，牵引组件的两端分别与排放控制闸门和浮动组件连接，滑动支撑组件能够支撑牵引组件，使得排放控制闸门能够跟随浮动组件运动；本申请的雨污水分流检查井，包括井体机构、管道机构以及上述雨污水分流装置，雨污水分流装置的隔离墙体将井体空间隔离为第一井体空间和第二井体空间，当第一水位线的高度H低于第一预设高度H1时，进水管的第一开口完全打开，使污水井经进水管流出，当H大于第二预设高度H2时，雨水排放管的第三开口完全打开，并且第一开口完全被排放控制闸门盖合，使雨水经雨水排放管排出，实现了雨污水的自动分流，避免了雨水进入污水处理厂、污水进入河道的问题，降低了污水处理厂的处理负担和成本，保护了水环境安全。
（发明人：洪邦键;杨红;刘海臣）
