公布日：2023.08.01
申请日：2023.06.08
分类号：B07B1/28(2006.01)I;B07B1/42(2006.01)I;B07B1/46(2006.01)I;B08B3/12(2006.01)I;B08B13/00(2006.01)I
摘要
一种去除有机质的多级筛分装置及使用方法，包括分离沉淀仓，分离沉淀仓内伸入有进料管、高压进水管道，且进料管、高压进水管道交汇处设置射流板，使高压进水管道内的水流经射流板后混合进料管内的物料喷射，喷射起点处设置射流腔对射流防护导向，喷射方向的末端设置导流腔对射流导向送入分离沉淀仓的超声清洗区，超声清洗区包括超声波振片及固定超声波振片的侧壁包围的空间；超声清洗区下方设置有低速水管道的水流口，水流口用于在超声清洗区内形成上升水流区，上升水流区的下方设置至少两个不同孔径的多级筛分传送装置，对分离下沉的污泥过滤；上升水流区的水流液面处设置导流口，导流口连通导流管用于排出分离上浮的有机质。
权利要求书

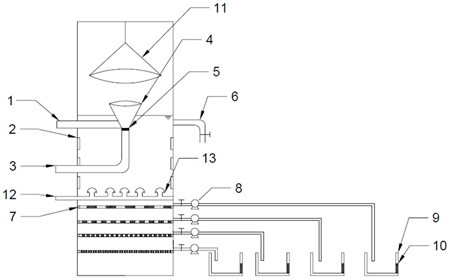

1.一种去除有机质的多级筛分装置，其特征在于，包括分离沉淀仓，分离沉淀仓内伸入有进料管(1)、高压进水管道(3)，且进料管(1)、高压进水管道(3)交汇处设置射流板(5)，使高压进水管道(3)内的水流经射流板(5)后混合进料管(1)内的物料喷射，喷射起点处设置射流腔(4)对射流防护导向，喷射方向的末端设置导流腔(11)对射流导向送入分离沉淀仓的超声清洗区，超声清洗区包括超声波振片(2)及固定超声波振片(2)的侧壁包围的空间；超声清洗区下方设置有低速水管道(12)的水流口(13)，水流口(13)用于在超声清洗区内形成上升水流区，上升水流区的下方设置至少两个不同孔径的多级筛分传送装置(7)，对分离下沉的污泥过滤；上升水流区的水流液面处设置导流口，导流口连通导流管(6)用于排出分离上浮的有机质。
2.如权利要求1所述的一种去除有机质的多级筛分装置，其特征在于，射流腔(4)或/和导流腔(11)均为喇叭形或锥形。
3.如权利要求1所述的一种去除有机质的多级筛分装置，其特征在于，多级筛分传送装置(7)对应的连接污泥泵(8)，通过污泥泵(8)把污泥送入砂水分离池(9)，经筛网(10)处理后的滤水用于高压进水管道(3)或低速水管道(12)的用水。
4.如权利要求1所述的一种去除有机质的多级筛分装置，其特征在于，射流板(5)上均匀分布圆孔；射流板(5)为圆形。
5.如权利要求1所述的一种去除有机质的多级筛分装置，其特征在于，射流板(5)上分布的孔径在1-5mm，包括1、1.5、2、2.5、3、3.5、4、4.5、5mm；高压进水管道(3)内的输入的初始压力为30-40kPa，包括30、40kPa。
6.如权利要求1所述的一种去除有机质的多级筛分装置，其特征在于，超声波振片(2)的频率在20-30kHZ，包括20、30kHZ，发射周期为1.5-2min，包括1.5、2min。
7.如权利要求1所述的一种去除有机质的多级筛分装置，其特征在于，多级筛分传送装置(7)的滤网的孔径分别为10mm、2mm、0.1mm、0.075mm；砂水分离池(9)的筛网(10)的孔径分别为10mm、2mm、0.1mm、0.075mm。
8.一种去除有机质的多级筛分方法，用于污泥中有机质的筛分，其特征在于，包括如下步骤：污泥被射流初次分离，污泥通过管道送入高压水流喷射区的上方，高压水流混合污泥后的喷射方向设置逐渐扩大的射流腔(4)；高压水流混合污泥前经过射流板，射流板上均匀设置孔，孔径在1-5mm，包括1、5mm；分离的污泥射流被导流后落入分离仓内，经过超声清洗并受重力自然下沉，下沉过程中混入上升水流，使有机组分轻物质上浮后沿导流口流出。
9.如权利要求8所述的一种去除有机质的多级筛分方法，其特征在于，下沉的污泥通过不同孔径的多级筛分传送装置(7)进行筛分后分别送入砂水分离池(9)，砂水分离池(9)内设置筛网(10)，筛网(10)过滤后的滤水用于射流或上升水流。
10.如权利要求8所述的一种去除有机质的多级筛分方法，其特征在于，污泥经预处理后进行有机质筛分，预处理为滤除直径大于5mm的颗粒。
发明内容
有鉴于此，面对现有技术的不足，本发明的目的在于提供一种去除有机质的多级筛分装置，实现超声耦合射流方式强化去除通沟污泥有机质的多级筛分，可对通沟污泥中的有机组分及细砂表面的有机絮体起到更彻底的剥离效果，同时完成通沟污泥不同粒径的多级筛分。
本申请旨在解决背景技术中的问题之一。
本发明所采用的技术方案为：为实现上述目的及其他相关目的，本发明提供一种去除有机质的多级筛分装置；
一种去除有机质的多级筛分装置，包括分离沉淀仓，分离沉淀仓内伸入有进料管、高压进水管道，且进料管、高压进水管道交汇处设置射流板，使高压进水管道内的水流经射流板后混合进料管内的物料喷射，喷射起点处设置射流腔对射流防护导向，喷射方向的末端设置导流腔对射流导向送入分离沉淀仓的超声清洗区，超声清洗区包括超声波振片及固定超声波振片的侧壁包围的空间；
超声清洗区下方设置有低速水管道的水流口，水流口用于在超声清洗区内形成上升水流区，上升水流区的下方设置至少两个不同孔径的多级筛分传送装置，对分离下沉的污泥过滤；上升水流区的水流液面处设置导流口，导流口连通导流管用于排出分离上浮的有机质。
本申请提供的一种技术方案，还具有以下技术特征：
优选的，射流腔、导流腔均为喇叭形或锥形。
优选的，射流板上分布的孔径在1-5mm，包括1、5mm。
优选的，多级筛分传送装置对应的连接污泥泵，通过污泥泵把污泥送入砂水分离池，经筛网处理后的滤水用于高压进水管道或低速水管道的用水。
优选的，射流板上均匀分布圆孔。
优选的，射流板为圆形。
优选的，高压进水管道内的输入的初始压力为30-40kPa，包括30、40kPa。
优选的，超声波振片的频率在20-30kHZ，包括20、30kHZ，发射周期为1.5-2min，包括1.5、2min。
优选的，多级筛分传送装置的筛网或滤网的孔径分别为10mm、2mm、0.1mm、0.075mm。
优选的，砂水分离池的筛网或滤网的孔径分别为10mm、2mm、0.1mm、0.075mm。
优选的，一种去除有机质的多级筛分方法，用于污泥中有机质的筛分，包括如下步骤：
污泥被射流初次分离，污泥通过管道送入高压水流喷射区的上方，高压水流混合污泥后的喷射方向设置逐渐扩大的射流腔；高压水流混合污泥前经过射流板，射流板上均匀设置孔，孔径在1-5mm，包括1、5mm；
分离的污泥射流被导流后落入分离仓内，经过超声清洗并受重力自然下沉，下沉过程中混入上升水流，使有机组分轻物质上浮后沿导流口流出。
优选的，下沉的污泥通过不同孔径的多级筛分传送装置进行筛分后分别送入砂水分离池，砂水分离池内设置筛网，筛网过滤后的滤水用于射流或上升水流。
优选的，射流腔为喇叭形或锥形。
优选的，污泥经预处理后进行有机质筛分，预处理为滤除直径大于5mm的颗粒。
本发明具有以下有益效果：
1、本发明的高压水经过射流板时形成高压射流，形成局部真空，在射流板上的通沟污泥中有机质和砂石表面的絮体会被真空区域吸引，在大颗粒摩擦和碰撞的协同作用下而与大颗粒砂石进行分离，同时被水流冲击到导流腔上，在重力作用下掉落在水中，较重的砂石下沉，而较轻的有机组分与污泥有机絮体在上升水流的作用下上浮至水面从导流口排出；
2、本发明中，利用超声波振片发出的20-30kHZ超声波，在振荡和空化作用下可对下沉砂石起到进一步的清洗，能有效将砂石上附着的有机絮体进一步破解，完成通沟污泥无机砂石和有机组分的二次去除，破解的有机组分随上升水流至水面从导流口排出；
3、本发明中，将传送装置与筛网相结合，集成为多级筛分传送装置，可实现筛分和传送工作的自动化，操作便捷，节约工序时间，实现连续筛分作业；
4、本发明装置结构简单，通过高压射流和超声波两种洗涤方式与多级筛分传送装置完成集成创新，实现耦合洗涤、多级筛分双重功效，同时可以实现连续工作。
（发明人：黄嘉良;方宁;郭亚丽;吴海斌;李文浩;次瀚林）
