公布日：2024.02.27
申请日：2023.12.21
分类号：C02F3/02(2023.01)I
摘要
本发明公开了一种污水处理曝气池，本发明涉及污水处理技术领域，本污水处理曝气池，包括池体和池体底部安装的曝气管，所述池体的内侧安装有增泡组件，池体上安装与其活动连接的复合吸渣组件，所述复合吸渣组件包括吸渣桥、伺服电机、滚轮、横轴、第一锥齿轮、第二锥齿轮、复合轴和吸渣管，第二锥齿轮底端安装同轴心的复合轴，复合轴伸入到吸渣管的内侧，吸渣管的顶端与吸渣桥相固定，复合轴的底端与增泡组件活动连接，其中增泡组件增加曝气气泡数量的同时，复合吸渣组件可以对污水表面产生的泡沫和浮渣进行回收，避免大量泡沫和浮渣覆盖在污水表面造成大气无法与污水直接接触的情况。
权利要求书

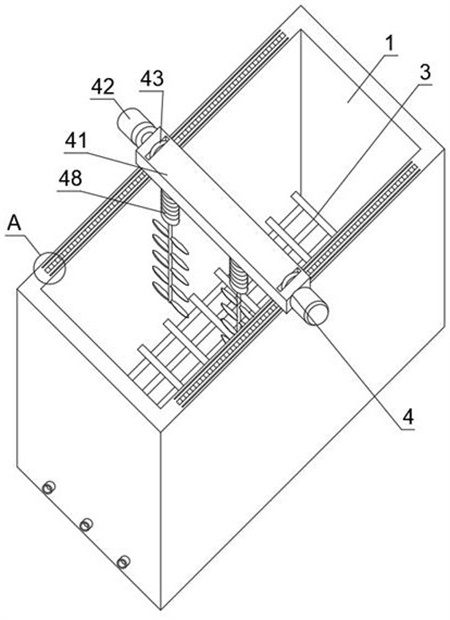

1.一种污水处理曝气池，包括池体（1）和池体（1）底部安装的曝气管（2），其特征在于：所述池体（1）的内侧安装有增泡组件（3），池体（1）上安装与其活动连接的复合吸渣组件（4），所述复合吸渣组件（4）包括吸渣桥（41）、伺服电机（42）、滚轮（43）、横轴（44）、第一锥齿轮（45）、第二锥齿轮（46）、复合轴（47）和吸渣管（48），横置的伺服电机（42）安装在吸渣桥（41）的端部，伺服电机（42）输出端连接的横轴（44）伸入到吸渣桥（41）的内腔中并与其活动连接，横轴（44）上安装有滚轮（43）和第一锥齿轮（45），所述滚轮（43）的外壁设有均匀分布的齿块，池体（1）的上边沿开设有滚珠轨道（101）和长条齿槽（102），滚珠轨道（101）在长条齿槽（102）的两侧对称分布，长条齿槽（102）与滚轮（43）相配合，滚珠轨道（101）与吸渣桥（41）底面预设的滚珠活动连接，其中第一锥齿轮（45）与第二锥齿轮（46）相配合，第二锥齿轮（46）搭接在吸渣管（48）上，第二锥齿轮（46）底端安装同轴心的复合轴（47），复合轴（47）伸入到吸渣管（48）的内侧，吸渣管（48）的顶端与吸渣桥（41）相固定，复合轴（47）的底端与增泡组件（3）活动连接；所述增泡组件（3）包括横杆（31）和挡条（32），横杆（31）的两端与池体（1）内壁活动连接，横杆（31）的底面安装均匀分布的挡条（32），挡条（32）位于曝气管（2）的正上方；所述复合轴（47）包括竖轴（471）、螺旋扇片（472）和搅拌桨（473），竖轴（471）的底端呈半球状，竖轴（471）的底端与横杆（31）活动连接，竖轴（471）的顶端连接第二锥齿轮（46）底面中心，竖轴（471）贯穿吸渣管（48），竖轴（471）的外壁安装螺旋扇片（472）和搅拌桨（473），螺旋扇片（472）位于搅拌桨（473）的上方，螺旋扇片（472）的边缘与吸渣管（48）内壁活动连接，所述吸渣管（48）的底边缘与污水液面存在2-3厘米的间隙，搅拌桨（473）伸入到污水液面以下；所述横杆（31）的端部连接有弹片（34），横杆（31）的竖向剖面呈拱形，横杆（31）通过弹片（34）连接池体（1）的内侧壁；所述吸渣管（48）包括竖管（481）、过渡柱（482）、第一横支撑（483）和第二横支撑（484），过渡柱（482）的顶端与吸渣桥（41）固定连接，过渡柱（482）的底端连接竖管（481），竖管（481）的外壁安装有限流环（485），竖管（481）的内腔中安装第一横支撑（483）和第二横支撑（484），第一横支撑（483）和第二横支撑（484）均与复合轴（47）活动连接；所述第一横支撑（483）的上表面安装有环状分布的滚珠，第一横支撑（483）通过滚珠连接第二锥齿轮（46）；所述限流环（485）的外部轮廓呈塔型，限流环（485）上开设有漏水孔（4851），漏水孔（4851）的顶端安装有挡渣网（4852）。
2.根据权利要求1所述的一种污水处理曝气池，其特征在于：所述挡条（32）的竖向截面呈等腰三角形，挡条（32）的内侧壁上安装均匀分布的三角挡板（33）。
3.根据权利要求1所述的一种污水处理曝气池，其特征在于：所述吸渣桥（41）上开设有矩形通孔，滚轮（43）置于此矩形通孔的内侧，滚轮（43）和吸渣桥（41）均与池体（1）的上边沿活动连接。
发明内容
针对现有技术的不足，本发明提供了一种污水处理曝气池，解决了现有曝气池水面布满泡沫影响氧的传递和污水与气泡接触面积小的问题。
为实现以上目的，本发明通过以下技术方案予以实现：
一种污水处理曝气池，包括池体和池体底部安装的曝气管，所述池体的内侧安装有增泡组件，池体上安装与其活动连接的复合吸渣组件，所述复合吸渣组件包括吸渣桥、伺服电机、滚轮、横轴、第一锥齿轮、第二锥齿轮、复合轴和吸渣管，横置的伺服电机安装在吸渣桥的端部，伺服电机输出端连接的横轴伸入到吸渣桥的内腔中并与其活动连接，横轴上安装有滚轮和第一锥齿轮，其中第一锥齿轮与第二锥齿轮相配合，第二锥齿轮搭接在吸渣管上，第二锥齿轮底端安装同轴心的复合轴，复合轴伸入到吸渣管的内侧，吸渣管的顶端与吸渣桥相固定，复合轴的底端与增泡组件活动连接；
所述增泡组件包括横杆和挡条，横杆的两端与池体内壁活动连接，横杆的底面安装均匀分布的挡条；其中曝气池运行时，池体底部的曝气管释放出大量的空气形成向上涌动的气泡，增加曝气池内侧污水的溶解氧含量，从而提高氧化速率，加速微生物降解，加快污水处理速度，增泡组件可以将曝气管释放出气泡进行再一次分流，增加曝气的气泡数量，能增加曝气与污水的接触面积，提高氧化速率，在增泡组件增加曝气气泡数量的同时，复合吸渣组件可以对污水表面产生的泡沫和浮渣进行回收，避免大量泡沫和浮渣覆盖在污水表面造成大气无法与污水直接接触的情况，在复合吸渣组件吸附污水表面泡沫和浮渣过程中，复合吸渣组件还能对污水进行搅拌，间接的提高氧化速率，复合吸渣组件的最低端还能规律的与增泡组件接触，使得增泡组件发生局部振动，增泡组件的局部振动能将其表面附着的小部分气泡抖散，并释放到污水中。
优选的，所述挡条的竖向截面呈等腰三角形，挡条的内侧壁上安装均匀分布的三角挡板，挡条位于曝气管曝气管的正上方。
优选的，所述复合轴包括竖轴、螺旋扇片和搅拌桨，竖轴的底端呈半球状，竖轴的底端与横杆活动连接，竖轴的顶端连接第二锥齿轮底面中心，竖轴贯穿吸渣管，竖轴的外壁安装螺旋扇片和搅拌桨，螺旋扇片位于搅拌桨的上方，螺旋扇片的边缘与吸渣管内壁活动连接。
优选的，所述吸渣管的底边缘与污水液面存在-厘米的间隙，搅拌桨伸入到污水液面以下。
优选的，所述横杆的端部连接有弹片，横杆的竖向剖面呈拱形，横杆通过弹片连接池体的内侧壁。
优选的，所述吸渣管包括竖管、过渡柱、第一横支撑和第二横支撑，过渡柱的顶端与吸渣桥固定连接，过渡柱的底端连接竖管，竖管的外壁安装有限流环，竖管的内腔中安装第一横支撑和第二横支撑，第一横支撑和第二横支撑均与复合轴活动连接。
优选的，所述第一横支撑的上表面安装有环状分布的滚珠，第一横支撑通过滚珠连接第二锥齿轮。
优选的，所述限流环的外部轮廓呈塔型，限流环上开设有漏水孔，漏水孔的顶端安装有挡渣网。
优选的，所述吸渣桥上开设有矩形通孔，滚轮置于此矩形通孔的内侧，滚轮和吸渣桥均与池体的上边沿活动连接。
优选的，所述滚轮的外壁设有均匀分布的齿块，池体的上边沿开设有滚珠轨道和长条齿槽，滚珠轨道在长条齿槽的两侧对称分布，长条齿槽与滚轮相配合，滚珠轨道与吸渣桥底面预设的滚珠活动连接。
本发明提供了一种污水处理曝气池，与现有技术相比具备以下有益效果：
该污水处理曝气池，增泡组件可以将曝气管释放出气泡进行再一次分流，增加曝气的气泡数量，其中曝气管释放出气泡就能在挡条的内腔中快速聚集，随着气泡的增多，气泡顺着挡条的边缘向两侧溢出，这样就相当于一个气泡经过挡条过渡后会分成两个更小的气泡，气泡进行了分流，增加曝气的气泡数量，能增加曝气与污水的接触面积。
该污水处理曝气池，在增泡组件增加曝气气泡数量的同时，复合吸渣组件可以对污水表面产生的泡沫和浮渣进行回收，避免大量泡沫和浮渣覆盖在污水表面造成大气无法与污水直接接触的情况，其中第二锥齿轮带动竖轴、螺旋扇片和搅拌桨一起转动，螺旋扇片转动会使得吸渣管底边缘吸入泡沫和浮渣，并将泡沫和浮渣进行提升，接着泡沫和浮渣从吸渣管顶部溢出，泡沫会逐渐消失，浮渣在吸渣管的外壁的限流环暂时积留，等待后续统一清理。
该污水处理曝气池，在复合吸渣组件吸附污水表面泡沫和浮渣过程中，复合吸渣组件还能对污水进行搅拌，间接的提高氧化速率，复合吸渣组件的最低端还能规律的与增泡组件接触，使得增泡组件发生局部振动，增泡组件的局部振动能将其表面附着的小部分气泡抖散，并释放到污水中。
（发明人：葛海杰;罗加永）
