公布日：2023.09.05
申请日：2023.05.09
分类号：C02F9/00(2023.01)I;C02F1/44(2023.01)I;C02F11/122(2019.01)I;C02F3/30(2023.01)N;C02F1/72(2023.01)N
摘要
本发明涉及废水处理的技术领域，尤其是涉及一种垃圾填埋场废水处理系统及处理工艺,其包括调节池，厌氧池、缺氧池与好氧池，厌氧池上设置有加药机构，好氧池设置有曝气机构，还包括有沉淀池，沉淀池的底部设置有污泥斗，污泥斗的底部设置有污泥泵，污泥泵的出料端设置有生化污泥池，生化污泥池与厌氧池、缺氧池之间设置有污泥回流泵，还包括有芬顿反应装置，芬顿反应装置包括芬顿反应池、以及芬顿药剂加料机构，芬顿反应池连通有污泥收集池，还包括有曝气生物滤池，还包括有生物反应池，生物反应池内设置有多张MBR膜，还包括有反渗透装置，反渗透装置连通有收集清水的清水池。本发明具有将垃圾填埋场废水处理完全的效果。
权利要求书

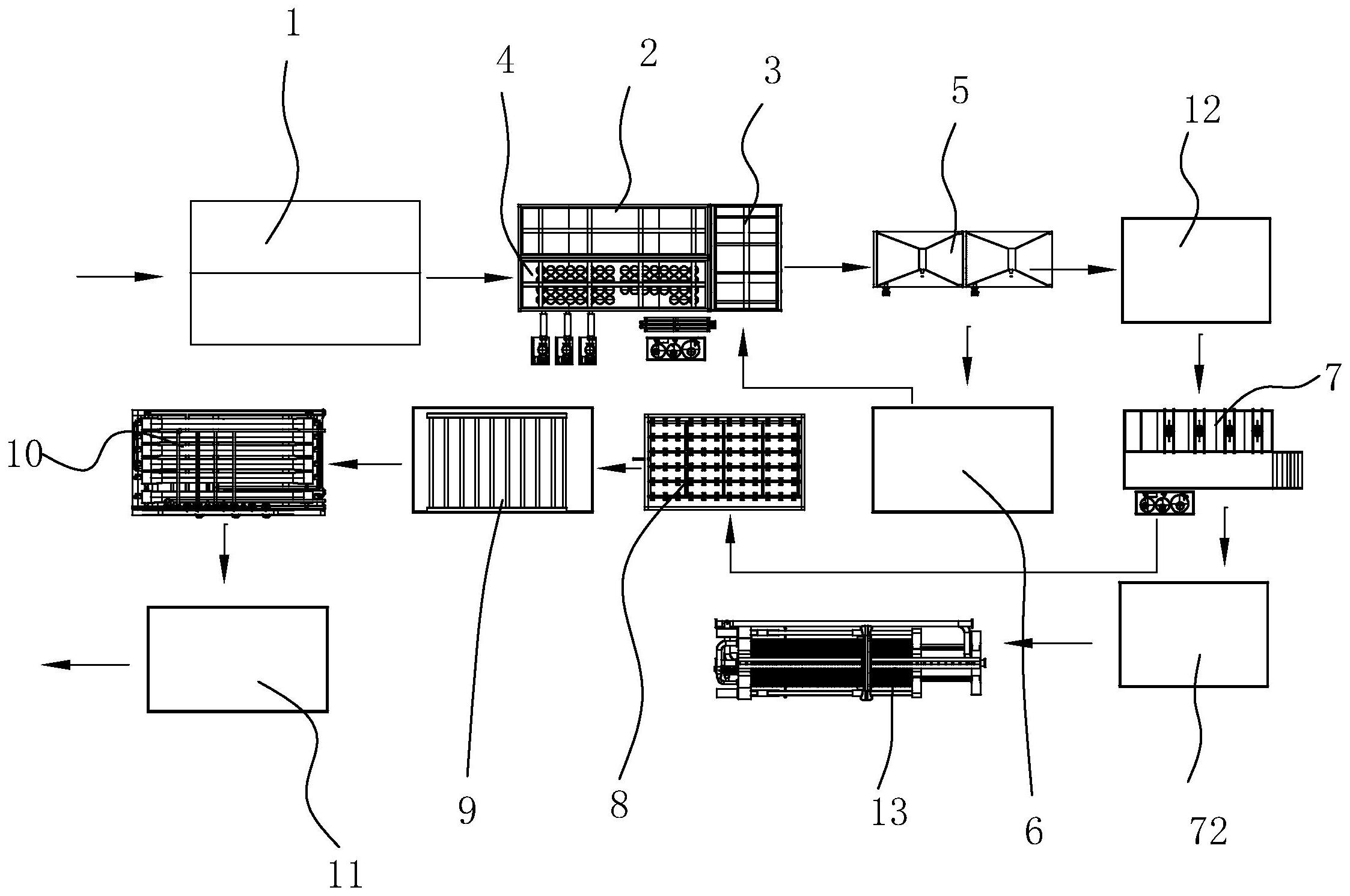

1.一种垃圾填埋场废水处理系统，其特征在于：包括用于缓冲废水流量的调节池(1)，依次连通的用于分解氮、磷化合物与有机物的厌氧池(2)、缺氧池(3)与用于降解有机物的好氧池(4)，所述厌氧池(2)上设置有用于向所述厌氧池(2)内添加氮源与磷源药剂的加药机构(21)，所述好氧池(4)设置有曝气机构(41)，所述厌氧池(2)与所述调节池(1)连通，还包括有用于静置沉淀污泥的沉淀池(5)，所述沉淀池(5)与所述好氧池(4)连通，所述沉淀池(5)的底部设置有污泥斗，所述污泥斗的底部设置有污泥泵，所述污泥泵的出料端设置有用于收集污泥的生化污泥池(6)，所述生化污泥池(6)与所述厌氧池(2)、缺氧池(3)之间连通，所述生化污泥池(6)与所述厌氧池(2)、缺氧池(3)之间设置有污泥回流泵，所述污泥回流泵用于泵送所述生化污泥池(6)内的污泥回流至所述厌氧池(2)与缺氧池(3)，还包括有用于去除难降解有机污染物芬顿反应装置，所述芬顿反应装置包括芬顿反应池(7)、以及芬顿药剂加料机构(71)，所述芬顿反应池(7)与所述沉淀池(5)连通，所述芬顿反应池(7)连通有污泥收集池(72)，还包括有用于过滤污水与降解有机物的曝气生物滤池(8)，所述曝气生物滤池(8)与所述芬顿反应池(7)连通，还包括有过滤污水与降解有机物生物反应池(9)，所述生物反应池(9)内设置有多张MBR膜(91)，所述生物反应池(9)与所述曝气生物滤池(8)连通，还包括有用于过滤重金属离子的反渗透装置(10)，所述生物反应池(9)的出水端与所述反渗透装置(10)连通，所述反渗透装置(10)连通有收集清水的清水池(11)。
2.根据权利要求所述的一种垃圾填埋场废水处理系统，其特征在于：所述加药机构(21)包括安装架(211)、设置于所述安装架(211)内的多个药筒(212)，多个所述药筒(212)与所述厌氧池(2)之间连通，所述药筒(212)与所述厌氧池(2)之间设置有泵送药剂至厌氧池(2)内的加药泵。
3.根据权利要求所述的一种垃圾填埋场废水处理系统，其特征在于：所述曝气机构(41)包括多个风机、设置于所述好氧池(4)内的多根曝气管、以及连通于所述曝气管上多个曝气盘，所述风机的出气端与所述曝气管相连通，所述风机输送空气至所述曝气管内，空气通过所述曝气盘进入所述好氧池(4)内。
4.根据权利要求所述的一种垃圾填埋场废水处理系统，其特征在于：所述沉淀池(5)与所述芬顿反应池(7)之间连通有用于缓冲水流量的中间水池(12)，所述中间水池(12)与所述芬顿反应池(7)之间设置有第四水泵。
5.根据权利要求所述的一种垃圾填埋场废水处理系统，其特征在于：所述芬顿反应池(7)内设置有多块隔板(74)，多块所述隔板(74)分割所述芬顿反应池(7)形成有沉淀腔室(75)与多个芬顿反应腔室(76)，所述芬顿反应腔室(76)与所述中间水池(12)连通，所述芬顿反应腔室(76)与所述沉淀腔室(75)连通，所述芬顿反应腔室(76)与所述沉淀腔室(75)之间设置有第五水泵，所述沉淀腔室(75)连通于所述曝气生物滤池(8)，所述沉淀腔室(75)的底部设置有污泥收集泵，所述污泥收集泵的出泥端连通于污泥收集池(72)。
6.根据权利要求所述的一种垃圾填埋场废水处理系统，其特征在于：所述污泥收集池(72)连通有板框压滤机(13)，所述污泥收集池(72)与所述板框压滤机(13)之间设置有污泥压滤泵，所述板框压滤机(13)的出水端连通于所述调节池(1)。
7.根据权利要求所述的一种垃圾填埋场废水处理系统，其特征在于：所述芬顿药剂加料机构(71)包括加料架(711)、以及设置于所述加料架(711)上的多个料筒(712)，所述料筒(712)内盛放有芬顿药剂，所述料筒(712)与所述芬顿反应腔室(76)连通，所述料筒(712)与所述芬顿反应腔室(76)之间设置有药剂加料泵。
8.根据权利要求所述的一种垃圾填埋场废水处理系统，其特征在于：所述芬顿反应腔室(76)上有横架(73)，所述横架(73)上设置有电机(731)，所述电机(731)的输出轴上设置有搅拌桨，所述搅拌桨位于所述芬顿反应腔室(76)内。
9.根据权利要求所述的一种垃圾填埋场废水处理系统，其特征在于：所述反渗透装置(10)包括多个RO膜套筒、以及设置于所述RO膜套筒内的反渗透膜，所述套筒的一端设置有进水口，所述进水口连通有加压泵，所述套筒的另一端设置有出水口，所述出水口连通有净水排水管，所述套筒的侧壁设置有废水口，所述废水口连通有废水排水管，所述净水排水管连通有清水池(11)，所述加压泵的进水端与所述生物反应池(9)连通。
10.根据权利要求 任一项所述的一种垃圾填埋场废水处理工艺，其特征在于：包括以下步骤：S1：将废水泵入调节池(1)内，然后将废水从调节池(1)内泵入到厌氧池(2)中，加药机构(21)往厌氧池(2)中加入氮源和磷源药剂，废水在厌氧池(2)停留-h后，废水中的氮、磷化合物与有机物在厌氧池(2)中分解，接着废水泵入到缺氧池(3)中，废水在缺氧池(3)中停留-h，废水中的氮、磷化合物与有机物在缺氧池(3)中进一步分解，然后将废水泵入到好氧池(4)中，曝气机构(41)将空气通入到好氧池(4)内的废水中提高废水的氧含量，废水在好氧池(4)中停留-h，废水中的氮、磷化合物与有机物在好氧池(4)中降解；S2：将好氧池(4)池内的废水泵入到沉淀池(5)内，废水中的在沉淀池(5)内静置沉淀，废水中的固形物污泥沉淀至污泥斗中，污泥泵将污泥斗中的污泥泵入到生化污泥池(6)内收集起来，并将生化污泥池(6)内的污泥泵回至厌氧池(2)中，提高厌氧池(2)的微生物含量；S3：将沉淀池(5)内静置沉淀后的废水泵入至芬顿反应池(7)内，芬顿药剂加料机构(71)向芬顿反应池(7)内加入芬顿药剂，然后废水在芬顿反应池(7)停留.-h，废水中的难降解有机物在芬顿反应池(7)进行芬顿反应并降解；废水在芬顿反应池(7)进一步沉淀得到污泥，然后将芬顿反应池(7)内的污泥泵入至化学污泥池收集起来，并将化学污泥池内的污泥泵入至板框压滤机(13)内，板框压滤机(13)压滤污泥中的废水出来并回流至调节池(1)中，而板框压滤机(13)压滤污泥得到的泥饼进行回填；S4：将芬顿反应池(7)内的废水泵入至曝气生物滤池(8)，废水在曝气生物滤池(8)中停留-h，曝气生物滤池(8)过滤废水中的颗粒固形物同时进一步降解废水中的有机物，将废水泵入到生物反应池(9)，废水在生物反应池(9)中停留 h，生物反应池(9)过滤废水中的微小颗粒同时进一步降解废水中的有机物，然后将废水泵入至反渗透装置(10)中，反渗透装置(10)过滤废水中的重金属离子，得到的清水泵入至清水池(11)中，反渗透装置(10)产出的废水回流至调节池(1)中。
发明内容
为了完全处理垃圾填埋场废水复杂成分，本发明针对现有技术的问题提供一种垃圾填埋场废水处理系统及处理工艺。
第一方面，本发明提供的一种垃圾填埋场废水处理系统，采用如下的技术方案：
一种垃圾填埋场废水处理系统，包括用于缓冲废水流量的调节池，依次连通的用于分解氮、磷化合物与有机物的厌氧池、缺氧池与用于降解有机物的好氧池，所述厌氧池上设置有用于向所述厌氧池内添加氮源与磷源药剂的加药机构，所述好氧池设置有曝气机构，所述厌氧池与所述调节池连通，还包括有用于静置沉淀污泥的沉淀池，所述沉淀池与所述好氧池连通，所述沉淀池的底部设置有污泥斗，所述污泥斗的底部设置有污泥泵，所述污泥泵的出料端设置有用于收集污泥的生化污泥池，所述生化污泥池与所述厌氧池、缺氧池之间连通，所述生化污泥池与所述厌氧池、缺氧池之间设置有污泥回流泵，所述污泥回流泵用于泵送所述生化污泥池内的污泥回流至所述厌氧池与缺氧池，还包括有用于去除难降解有机污染物芬顿反应装置，所述芬顿反应装置包括芬顿反应池、以及芬顿药剂加料机构，所述芬顿反应池与所述沉淀池连通，所述芬顿反应池连通有污泥收集池，还包括有用于过滤污水与降解有机物的曝气生物滤池，所述曝气生物滤池与所述芬顿反应池连通，还包括有过滤污水与降解有机物生物反应池，所述生物反应池内设置有多张MBR膜，所述生物反应池与所述曝气生物滤池连通，
还包括有用于过滤重金属离子的反渗透装置，所述生物反应池的出水端与所述反渗透装置连通，所述反渗透装置连通有收集清水的清水池。
更进一步的，所述加药机构包括安装架、设置于所述安装架内的多个药筒，多个所述药筒与所述厌氧池之间连通，所述药筒与所述厌氧池之间设置有泵送药剂至厌氧池内的加药泵。
更进一步的，所述曝气机构包括多个风机、设置于所述好氧池内的多根曝气管、以及连通于所述曝气管上多个曝气盘，所述风机的出气端与所述曝气管相连通，所述风机用于输送空气至所述曝气管内。
更进一步的，所述沉淀池与所述芬顿反应池之间连通有中间水池，所述中间水池与所述芬顿反应池之间设置有第四水泵。
更进一步的，所述芬顿反应池内设置有多块隔板，多块所述隔板分割所述芬顿反应池形成有沉淀腔室与多个芬顿反应腔室，所述芬顿反应腔室与所述中间水池连通，所述芬顿反应腔室与所述沉淀腔室连通，所述芬顿反应腔室与所述沉淀腔室之间设置有第五水泵，所述沉淀腔室连通于所述曝气生物滤池，所述沉淀腔室的底部设置有污泥收集泵，所述污泥收集泵的出泥端连通于污泥收集池。
更进一步的，所述污泥收集池连通有板框压滤机，所述污泥收集池与所述板框压滤机之间设置有污泥压滤泵，所述板框压滤机的出水端连通于所述调节池。
更进一步的，所述芬顿药剂加料机构包括加料架、以及设置于所述加料架上的多个料筒，所述料筒内盛放有芬顿药剂，所述料筒与所述芬顿反应腔室连通，所述料筒与所述芬顿反应腔室之间设置有药剂加料泵。
更进一步的，所述芬顿反应腔室上有横架，所述横架上设置有电机，所述电机的输出轴上设置有搅拌桨，所述搅拌桨位于所述芬顿反应腔室内。
更进一步的，所述反渗透装置包括多个RO膜套筒、以及设置于所述RO膜套筒内的反渗透膜，所述套筒的一端设置有进水口，所述进水口连通有加压泵，所述套筒的另一端设置有出水口，所述出水口连通有净水排水管，所述套筒的侧壁设置有废水口，所述废水口连通有废水排水管，所述废水排水管连通有清水池，所述加压泵的进水端与所述生物反应池连通。
第一方面，本发明提供的一种垃圾填埋场废水处理工艺，包括以下步骤：
S1：将废水泵入调节池内，然后将废水从调节池内泵入到厌氧池中，加药机构往厌氧池中加入氮源和磷源药剂，废水在厌氧池停留4-12h后泵入到缺氧池中，然后废水在缺氧池中停留1-3h，然后将废水泵入到好氧池中，曝气机构将空气通入到好氧池内的废水中，然后废水在好氧池中停留4-8h；
S2：将好氧池池内的废水泵入到沉淀池内，废水在沉淀池内静置沉淀，废水中的固形物沉淀至污泥斗中，污泥泵将污泥斗中的污泥泵入到生化污泥池内收集起来，并将生化污泥池内的污泥泵回至厌氧池中；
S3：将沉淀池内静置沉淀后的废水泵入至芬顿反应池内，芬顿药剂加料机构向芬顿反应池内加入芬顿药剂，然后废水在芬顿反应池停留0.3-2h，废水在芬顿反应池进一步沉淀得到污泥，然后将芬顿反应池内的污泥泵入至化学污泥池，将化学污泥池内的污泥泵入至板框压滤机内，将污泥中的废水压滤出来回流至调节池中，压滤得到的泥饼进行回填；
S4：将芬顿反应池内的废水泵入至曝气生物滤池，废水在曝气生物滤池中停留2-8h，将废水泵入到生物反应池，废水在生物反应池中停留1-2h，然后将废水泵入至反渗透装置中，反渗透装置对废水进行过滤，得到的清水泵入至清水池中，反渗透装置产出的废水回流至调节池中。
综上所述，本发明包括以下至少一种有益技术效果：
废水经过多级反应处理，和经过最终反渗透装置过滤后，能达到饮用水标准，能将垃圾填埋场废水中的有害成分处理完全。
（发明人：江文;沈路;李浩锋）
