公布日：2024.02.27
申请日：2024.01.11
分类号：B01D36/02(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I
摘要
本发明涉及污水处理技术领域，尤其是提供了一种用于污水分离的处理设备，包括处理仓，所述处理仓的进料侧设有进污管，所述处理仓的出料侧设有排污管，所述处理仓的内腔上方设有接近所述排污管的连接轴，所述处理仓内设有分离仓，所述处理仓内腔底部设有接近所述进污管下方的拦截板组件，所述拦截板组件将所述处理仓的内腔分隔成位于出料侧的污水腔和位于进料侧的活动腔，所述分离仓的底面一端转接在所述连接轴上并遮盖在所述污水腔上，随着污浊物从分离仓上排放完毕后，分离仓右侧的偏重将会小于拦截板的支撑力，拦截板在弹性件向上回弹作用下再次上升，并在再次上升的同时将分离仓再次拖举到水平状态上，因此分离仓的自动复位也实现了自动。
权利要求书

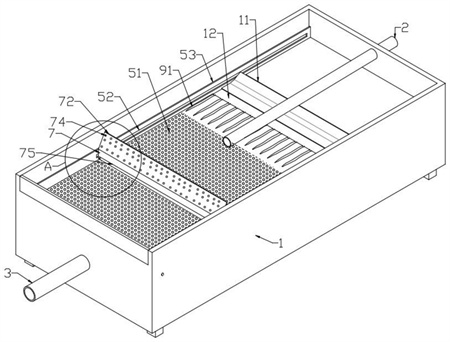

1.一种用于污水分离的处理设备，其特征在于，包括处理仓(1)，所述处理仓(1)的进料侧设有进污管(2)，所述处理仓(1)的出料侧设有排污管(3)，所述处理仓(1)的内腔上方设有接近所述排污管(3)的连接轴(4)，所述处理仓(1)内设有分离仓(5)，所述处理仓(1)内腔底部设有接近所述进污管(2)下方的拦截板组件(6)，所述拦截板组件(6)将所述处理仓(1)的内腔分隔成位于出料侧的污水腔(101)和位于进料侧的活动腔(102)，所述分离仓(5)的底面一端转接在所述连接轴(4)上并遮盖在所述污水腔(101)上，所述分离仓(5)的底面另一端支撑在所述拦截板组件(6)上并延伸至遮盖在所述活动腔(102)上，所述分离仓(5)的内腔底面为过滤网板(51)，所述分离仓(5)的两侧开设有滑轨(52)，所述分离仓(5)内通过滑轨(52)安装有配重座(7)；所述进污管(2)的出水口接近所述配重座(7)，所述配重座(7)为开设有若干个过滤孔(74)的实心座，所述过滤孔(74)面向所述进污管(2)的出水口，所述进污管(2)朝向所述配重座(7)的方向逐渐向下倾斜，所述配重座(7)的顶端设有朝向所述进污管(2)出水口方向倾斜的导流板(72)，所述进污管(2)的底部与所述过滤网板(51)之间形成反冲空间(73)，所述导流板(72)高于所述反冲空间(73)并高于所述进污管(2)的出水口；所述分离仓(5)绕着所述连接轴(4)向上旋转至处于水平时，使得所述配重座(7)沿着所述过滤网板(51)滑行至位于所述污水腔(101)的上方并接近所述连接轴(4)；所述分离仓(5)绕着所述连接轴(4)向下旋转至朝向于所述活动腔(102)的一端倾斜时，使得所述配重座(7)沿着所述过滤网板(51)滑行至所述活动腔(102)内，所述处理仓(1)的进料侧靠下位置上铰接有门板(8)，所述配重座(7)面向于所述门板(8)的一端设有接触在所述过滤网板(51)顶面上的清理板(71)，所述配重座(7)滑行至所述活动腔(102)内时通过所述清理板(71)将所述门板(8)开启；所述拦截板组件(6)由外部套筒(61)、上下滑动在所述外部套筒(61)内的拦截板(62)以及支撑在所述拦截板(62)底端与所述外部套筒(61)底面之间的弹性件(63)组成，所述拦截板(62)的顶面支撑在所述过滤网板(51)的底面上。
2.根据权利要求1所述的一种用于污水分离的处理设备，其特征在于，所述过滤网板(51)上的网孔区域仅涉及在所述污水腔(101)的上方且接近所述拦截板(62)。
3.根据权利要求1所述的一种用于污水分离的处理设备，其特征在于，所述过滤网板(51)的顶面上安装有用于使所述分离仓(5)构成仓腔结构的围挡(53)，所述围挡(53)靠近出料侧的一端闭合，所述围挡(53)靠近进料侧的一端接近所述门板(8)并且开放。
4.根据权利要求1所述的一种用于污水分离的处理设备，其特征在于，所述过滤网板(51)的底面上设有导流座(9)，所述导流座(9)的顶面与所述过滤网板(51)上的网孔相通，所述导流座(9)的底面上设有朝着所述污水腔(101)的出水侧方向朝下倾斜的导流孔(91)。
5.根据权利要求2所述的一种用于污水分离的处理设备，其特征在于，所述过滤网板(51)的顶面上安装有拦截在所述导流孔(91)顶部上方的柔性板(11)，所述柔性板(11)向上弯曲，所述过滤网板(51)的顶面上开设有沉槽(12)，所述柔性板(11)的底端连接在所述沉槽(12)，内，所述柔性板(11)向下弯曲后能够平放在所述沉槽(12)内并与所述过滤网板(51)的顶面齐平。
6.根据权利要求2所述的一种用于污水分离的处理设备，其特征在于，所述污水腔(101)的顶部固定有载杆(10)，所述过滤网板(51)的底面支撑在所述载杆(10)上。
7.根据权利要求3所述的一种用于污水分离的处理设备，其特征在于，所述配重座(7)的底端开设有铰接槽(75)，所述铰接槽(75)内安装有转辊(76)，所述转辊(76)滚动接触在所述过滤网板(51)的顶面上。
8.根据权利要求5所述的一种用于污水分离的处理设备，其特征在于，所述清理板(71)向下弯曲并遮盖在所述转辊(76)的前侧。
发明内容
本发明要解决的技术问题是：通过在处理仓内设置分离仓，可使污浊物从污水中前提分离，分离仓能够将拦截的污浊物处动清理。
本发明的技术方案是，一种用于污水分离的处理设备，包括处理仓，所述处理仓的进料侧设有进污管，所述处理仓的出料侧设有排污管，所述处理仓的内腔上方设有接近所述排污管的连接轴，所述处理仓内设有分离仓，所述处理仓内腔底部设有接近所述进污管下方的拦截板组件，所述拦截板组件将所述处理仓的内腔分隔成位于出料侧的污水腔和位于进料侧的活动腔，所述分离仓的底面一端转接在所述连接轴上并遮盖在所述污水腔上，所述分离仓的底面另一端支撑在所述拦截板组件上并延伸至遮盖在所述活动腔上，所述分离仓的内腔底面为过滤网板，所述分离仓的两侧开设有滑轨，所述分离仓内通过滑轨安装有配重座；
所述进污管的出水口接近所述配重座，所述配重座为开设有若干个过滤孔的实心座，所述过滤孔面向所述进污管的出水口，所述进污管朝向所述配重座的方向逐渐向下倾斜，所述配重座的顶端设有朝向所述进污管出水口方向倾斜的导流板，所述进污管的底部与所述过滤网板之间形成反冲空间，所述导流板高于所述反冲空间并高于所述进污管的出水口；
所述分离仓绕着所述连接轴向上旋转至处于水平时，使得所述配重座沿着所述过滤网板滑行至位于所述污水腔的上方并接近所述连接轴；所述分离仓绕着所述连接轴向下旋转至朝向于所述活动腔的一端倾斜时，使得所述配重座沿着所述过滤网板滑行至所述活动腔内，所述处理仓的进料侧靠下位置上铰接有门板，所述配重座面向于所述门板的一端设有接触在所述过滤网板顶面上的清理板，所述配重座滑行至所述活动腔内时通过所述清理板将所述门板开启；
所述拦截板组件由外部套筒、上下滑动在所述外部套筒内的拦截板以及支撑在所述拦截板底端与所述外部套筒底面之间的弹性件组成，所述拦截板的顶面支撑在所述过滤网板的底面上。
所述过滤网板上的网孔区域仅涉及在所述污水腔的上方且接近所述拦截板。
所述过滤网板的顶面上安装有用于使所述分离仓构成仓腔结构的围挡，所述围挡靠近出料侧的一端闭合，所述围挡靠近进料侧的一端接近所述门板并且开放。
所述过滤网板的底面上设有导流座，所述导流座的顶面与所述过滤网板上的网孔相通，所述导流座的底面上设有朝着所述污水腔的出水侧方向朝下倾斜的导流孔。
所述过滤网板的顶面上安装有拦截在所述导流孔顶部上方的柔性板，所述柔性板向上弯曲，所述过滤网板的顶面上开设有沉槽，所述柔性板的底端连接在所述沉槽，内，所述柔性板向下弯曲后能够平放在所述沉槽内并与所述过滤网板的顶面齐平。
所述污水腔的顶部固定有载杆，所述过滤网板的底面支撑在所述载杆上。
所述配重座的底端开设有铰接槽，所述铰接槽内安装有转辊，所述转辊滚动接触在所述过滤网板的顶面上。
本发明相比于现有技术的有益效果是：在处理仓内设置了分离仓，分离仓的过滤网板上设置了在其朝着排料口方向偏转时，能够朝着排料口方向滑行的配重座，当拦截在过滤网板上的污浊物的重量导致分离仓向着出料侧方向偏下旋转时，配重座也会因分离仓右下偏转而向右滑行，由于配重座的底端开设有铰接槽，且铰接槽内安装有转辊，并且转辊滚动接触在过滤网板的顶面上，因此配重座将会以加速度的方式向右滑行，并在向右滑行的同时推动着清理板向右滑行，利用清理板的朝右滑行动作，把拦截在过滤网板上的污浊物向右清理，由于清理板是以加速度的方式朝右下方向滑行，因此将其利用其右端推动着污浊物将门板推开，门板采用弹性合页铰接的方式设置在处理仓的右侧排料口上，因此门板被推开的同时也相当于这些污浊物向外清理时，门板的开启动作，以及污浊物的向外排放动作均为自动，没有额外增设电动门也没有额外增设带动分离仓自动偏转的电机等，并且分离仓本身也是用来拦截污浊物的，使其根据污浊物重量实现的自动偏转排放动作。随着污浊物从分离仓上排放完毕后，分离仓右侧的偏重将会小于拦截板的支撑力，拦截板在弹性件向上回弹作用下再次上升，并在再次上升的同时将分离仓再次拖举到水平状态上，因此分离仓的自动复位也实现了自动。
（发明人：林维帅;谢璀;牛作升;詹逸鸿;黄加俊）
