公布日：2023.09.05
申请日：2023.07.25
分类号：B01D29/03(2006.01)I;B01D29/50(2006.01)I;B01D29/60(2006.01)I;B01D29/68(2006.01)I;B01D29/70(2006.01)I;B01D29/96(2006.01)I
摘要
本发明属于废水处理装置技术领域，公开了一种建筑工地废水过滤装置，包括两个支撑座和转动连接于两个支撑座之间的过滤部分，所述过滤部分包括两个固定板和连接于两个所述固定板之间的若干个分隔板，所述分隔板的上侧转动连接有滤水板，相邻两个所述分隔板之间形成过滤腔，所述过滤腔的内部设有冲洗组件，通过支撑座对过滤部分进行支撑，过滤部分的内部设置多个滤水板，通过驱动电机带动过滤部分转动，使多个滤水板交替进行滤水工作，提高建筑工地废水处理效率，在转动过程中，通过冲洗组件对滤水板的底面进行高效冲洗，防止滤水板产生堵塞，保障过滤部分的高效工作。
权利要求书

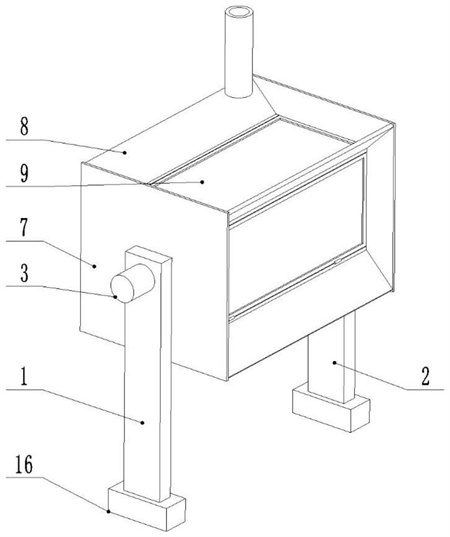

1.一种建筑工地废水过滤装置，包括两个支撑座和转动连接于两个支撑座之间的过滤部分，其特征在于：所述过滤部分包括两个固定板(7)和连接于两个所述固定板(7)之间的若干个分隔板(8)，所述分隔板(8)的上侧转动连接有滤水板(9)，相邻两个所述分隔板(8)之间形成过滤腔(10)，所述过滤腔(10)的内部设有冲洗组件。
2.根据权利要求1所述的建筑工地废水过滤装置，其特征在于：两个所述支撑座分别为第一支撑座(1)和第二支撑座(2)，所述第一支撑座(1)的上部固定有驱动电机(3)，所述第二支撑座(2)的上部连接有排水盘(4)，所述排水盘(4)的外侧连接有排水管(5)；两个所述固定板(7)之间连接有驱动轴(6)，所述驱动轴(6)的一端穿过所述固定板(7)与所述驱动电机(3)的输出轴固连，所述驱动轴(6)的另一端穿过所述固定板(7)与所述排水盘(4)转动连接。
3.根据权利要求2所述的建筑工地废水过滤装置，其特征在于：所述固定板(7)为方形，所述分隔板(8)的数量至少为4，所述分隔板(8)沿所述驱动轴(6)的外侧圆周阵列设置，所述分隔板(8)和所述固定板(7)之间密封连接，所述过滤腔(10)呈三棱柱状，所述过滤腔(10)的下部设有水平的挡板(11)，所述挡板(11)的一端与相邻两个所述分隔板(8)中的一个所述分隔板(8)固定连接，所述挡板(11)的长度方向的一侧与相邻两个所述分隔板(8)中的另一所述分隔板(8)之间形成进水口，所述冲洗组件的一端连接于所述挡板(11)下侧，所述冲洗组件的上部设置于所述滤水板(9)的下侧。
4.根据权利要求3所述的建筑工地废水过滤装置，其特征在于：所述冲洗组件包括连接水管(12)和喷水头(13)，所述连接水管(12)的一端穿过所述挡板(11)设置于所述过滤腔(10)的下部，所述连接水管(12)的上端设置于所述滤水板(9)的下侧，所述连接水管(12)的上端连接有固定座，所述喷水头(13)与所述固定座转动连接，所述喷水头(13)与所述固定座的连接轴上连接有清洗电机(15)，所述喷水头(13)的喷水端朝向所述滤水板(9)的下侧设置，所述连接水管(12)上连接有电磁阀(14)。
5.根据权利要求2所述的建筑工地废水过滤装置，其特征在于：与所述排水盘(4)相邻的所述固定板(7)外侧设有限位滑块和若干个排水口，所述排水盘(4)的内侧设有限位滑轨，所述限位滑块与所述限位滑轨滑动连接，所述排水口与所述排水管(5)相对设置。
6.根据权利要求1所述的建筑工地废水过滤装置，其特征在于：所述滤水板(9)包括架体和滤网，所述滤网固定于所述架体的内部，所述架体与所述分隔板(8)远离转动方向的一侧转动连接。
7.根据权利要求1所述的建筑工地废水过滤装置，其特征在于：两个所述支撑座的底部设有称重传感器(16)。
发明内容
本发明的目的在于提供一种建筑工地废水过滤装置，能够提高对建筑工地废水的处理效率，方便对过滤网进行清理。
为达此目的，本发明采用以下技术方案：
一种建筑工地废水过滤装置，包括两个支撑座和转动连接于两个支撑座之间的过滤部分，所述过滤部分包括两个固定板和连接于两个所述固定板之间的若干个分隔板，所述分隔板的上侧转动连接有滤水板，相邻两个所述分隔板之间形成过滤腔，所述过滤腔的内部设有冲洗组件。
作为优化，两个所述支撑座分别为第一支撑座和第二支撑座，所述第一支撑座的上部固定有驱动电机，所述第二支撑座的上部连接有排水盘，所述排水盘的外侧连接有排水管；
两个所述固定板之间连接有驱动轴，所述驱动轴的一端穿过所述固定板与所述驱动电机的输出轴固连，所述驱动轴的另一端穿过所述固定板与所述排水盘转动连接。
作为优化，所述固定板为方形，所述分隔板的数量至少为4，所述分隔板沿所述驱动轴的外侧圆周阵列设置，所述分隔板和所述固定板之间密封连接，所述过滤腔呈三棱柱状，所述过滤腔的下部设有水平的挡板，所述挡板的一端与相邻两个所述分隔板中的一个所述分隔板固定连接，所述挡板的长度方向的一侧与相邻两个所述分隔板中的另一所述分隔板之间形成进水口，所述冲洗组件的一端连接于所述挡板下侧，所述冲洗组件的上部设置于所述滤水板的下侧。
作为优化，所述冲洗组件包括连接水管和喷水头，所述连接水管的一端穿过所述挡板设置于所述过滤腔的下部，所述连接水管的上端设置于所述滤水板的下侧，所述连接水管的上端连接有固定座，所述喷水头与所述固定座转动连接，所述喷水头与所述固定座的连接轴上连接有清洗电机，所述喷水头的喷水端朝向所述滤水板的下侧设置，所述连接水管上连接有电磁阀。
作为优化，与所述排水盘相邻的所述固定板外侧设有限位滑块和若干个排水口，所述排水盘的内侧设有限位滑轨，所述限位滑块与所述限位滑轨滑动连接，所述排水口与所述排水管相对设置。
作为优化，所述滤水板包括架体和滤网，所述滤网固定于所述架体的内部，所述架体与所述分隔板远离转动方向的一侧转动连接。
作为优化，两个所述支撑座的底部设有称重传感器。
本方案的有益效果：
通过支撑座对过滤部分进行支撑，过滤部分的内部设置多个滤水板，通过驱动电机带动过滤部分转动，使多个滤水板交替进行滤水工作，提高建筑工地废水处理效率，在转动过程中，通过冲洗组件对滤水板的底面进行高效冲洗，防止滤水板产生堵塞，保障过滤部分的高效工作。
（发明人：翟宝勇;王瑞杰;李潘;张新涛;梁庆庆;王星辉;崔秀峰）
