公布日：2024.12.31
申请日：2024.12.02
分类号：C02F1/461(2023.01)I;C02F1/00(2023.01)I
摘要
本发明提供一种实验室废水快速过滤处理装置，属于废水处理技术领域。包括。包括过滤处理进液件，所述过滤处理进液件上安装有两个电极补偿部，两个所述电极补偿部分别用于补偿正负电极损耗；所述两个所述电极补偿部上分别安装有单向推动件；两个所述单向推动件用于电解过滤处理进液件内部废水；所述过滤处理进液件上安装有两个电极整形件；采用单向推动件可以实现单向推动电极棒，可以实现自动补偿电极棒的损耗，无需频繁的检修电极棒，本结构电极棒裸露部分更小；以解决现有的实验室废水快速过滤处理装置不便于自动补偿电击棒，电击棒的裸露区域过大，损耗较大，人工不便于控制电解时间的问题。
权利要求书
1.一种实验室废水快速过滤处理装置，包括过滤处理进液件，所述过滤处理进液件上安装有两个电极补偿部，其特征在于，两个所述电极补偿部分别用于补偿正负电极损耗；所述两个所述电极补偿部上分别安装有单向推动件；两个所述单向推动件用于电解过滤处理进液件内部废水；所述过滤处理进液件上安装有两个电极整形件；两个所述电极整形件上分别安装有两个摩擦清洁件；所述摩擦清洁件用于清洁单向推动件；所述过滤处理进液件上安装有电解沉积检测件，且电解沉积检测件用于检测电解程度；所述过滤处理进液件底部安装有分离排放件；所述分离排放件用于排放沉积物；所述过滤处理进液件上安装有液位电阻调节件；所述过滤处理进液件包括：电解箱、进水管和进水滤网，所述电解箱底部两侧为斜面结构；所述电解箱底部设有通槽；所述电解箱顶部螺纹连接有进水管，且进水管内部固定套接有进水滤网；所述电极补偿部包括固定安装在电解箱侧面的补偿滑动筒；所述补偿滑动筒内部固定安装有两个弹簧；所述补偿滑动筒内部滑动安装有两个限位滑块，两个限位滑块内侧分别为棘形结构；两个所述限位滑块外侧分别固定安装在两个弹簧端部；所述补偿滑动筒中部连通电解箱；所述单向推动件包括滑动插接在补偿滑动筒上的推进柱，且推进柱上设有两排棘形槽；所述推进柱上的两排棘形槽内分别插接两个限位滑块；所述推进柱上固定安装有两个补偿拉簧，且两个补偿拉簧端部分别连接在电解箱外侧；所述推进柱上固定安装有电极棒，且电极棒插接在补偿滑动筒上；所述电解箱内侧固定安装有成型套筒，且成型套筒内侧套接有电极棒；所述成型套筒上固定安装有两个限位块，且两个限位块分别用于限位电极棒；所述电极整形件包括两个固定安装在电解箱上的整形液压缸；两个所述整形液压缸分别位于两个补偿拉簧内部；两个所述整形液压缸的输出轴上固定安装有整形块；所述整形块上固定安装有整形压块；所述整形压块对齐成型套筒；整形压块用于挤压电极棒端部；所述整形块上下两侧面为斜面结构。
2.根据权利要求1所述的实验室废水快速过滤处理装置，其特征在于，所述过滤处理进液件还包括固定安装在电解箱上的排水管；所述排水管上设有阀门；所述电解箱内部固定安装有四个限位杆；所述电解箱内部用于储存废水。
3.根据权利要求1所述的实验室废水快速过滤处理装置，其特征在于，所述摩擦清洁件包括两个滑动安装在整形块上的清洁摩擦块；所述清洁摩擦块侧面设有磨砂层；两个所述清洁摩擦块相贴；两个所述清洁摩擦块外侧分别为斜面结构；两个所述清洁摩擦块用于向外扩张；两个所述清洁摩擦块端部分别固定安装有清洁拉簧；两个所述清洁拉簧端部分别斜置连接在整形块两侧；两个所述清洁摩擦块内侧分别用于贴合电极棒端部。
4.根据权利要求1所述的实验室废水快速过滤处理装置，其特征在于，所述电解沉积检测件包括固定安装在电解箱上的检测电动推杆；所述检测电动推杆的输出轴上滑动安装有升降套；所述升降套底部固定安装有压力传感器；所述升降套底部固定安装有下压杆；所述下压杆顶部贴于压力传感器；所述下压杆贴于四个限位杆；所述压力传感器外接有显示器；所述下压杆底部用于贴合沉积物。
5.根据权利要求4所述的实验室废水快速过滤处理装置，其特征在于，所述分离排放件包括固定安装在电解箱侧面的排放电机，且排放电机的输出轴穿过电解箱；所述排放电机的输出轴上固定安装有旋转柱，且排放电机转动套接在电解箱上；所述旋转柱对齐电解箱底部的通槽；所述旋转柱上开设有凹槽；所述旋转柱上开设的凹槽用于排放沉积物；所述旋转柱上的凹槽对齐下压杆。
6.根据权利要求1所述的实验室废水快速过滤处理装置，其特征在于，所述液位电阻调节件包括固定安装在电解箱侧面的滑动变阻器；所述滑动变阻器的变阻拨杆上固定安装有升降滑轴；所述升降滑轴滑动插接在电解箱上；所述滑动变阻器电性连接两个电极棒。
7.根据权利要求6所述的实验室废水快速过滤处理装置，其特征在于，所述液位电阻调节件还包括固定安装在升降滑轴底部的浮块；所述浮块位于电解箱内部；所述滑动变阻器用于调节两个电极棒的电流。
发明内容
本发明要解决的技术问题是提供一种实验室废水快速过滤处理装置以解决现有的实验室废水快速过滤处理装置不便于自动补偿电击棒，电击棒的裸露区域过大，损耗较大，人工不便于控制电解时间的问题。
为解决上述技术问题，本发明提供如下技术方案：

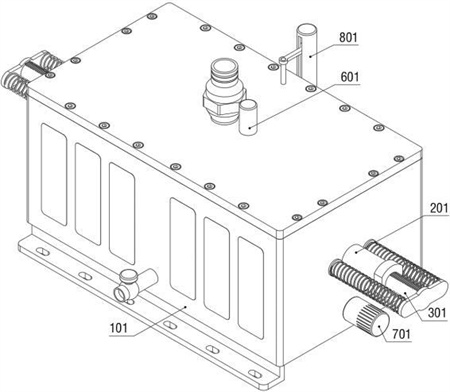

一种实验室废水快速过滤处理装置，包括过滤处理进液件，所述过滤处理进液件上安装有两个电极补偿部，两个所述电极补偿部分别用于补偿正负电极损耗；所述两个所述电极补偿部上分别安装有单向推动件；两个所述单向推动件用于电解过滤处理进液件内部废水；所述过滤处理进液件上安装有两个电极整形件；两个所述电极整形件上分别安装有两个摩擦清洁件；所述摩擦清洁件用于清洁单向推动件；所述过滤处理进液件上安装有电解沉积检测件，且电解沉积检测件用于检测电解程度；所述过滤处理进液件底部安装有分离排放件；所述分离排放件用于排放沉积物；所述过滤处理进液件上安装有液位电阻调节件；所述过滤处理进液件包括：电解箱、进水管和进水滤网，所述电解箱底部两侧为斜面结构；所述电解箱底部设有通槽；所述电解箱顶部螺纹连接有进水管，且进水管内部固定套接有进水滤网。
可选地，所述液位电阻调节件还包括固定安装在升降滑轴底部的浮块；所述浮块位于电解箱内部；所述滑动变阻器用于调节两个电极棒的电流。
可选地，所述电极补偿部包括固定安装在电解箱侧面的补偿滑动筒；所述补偿滑动筒内部固定安装有两个弹簧；所述补偿滑动筒内部滑动安装有两个限位滑块，两个限位滑块内侧分别为棘形结构；两个所述限位滑块外侧分别固定安装在两个弹簧端部；所述补偿滑动筒中部连通电解箱。
可选地，所述液位电阻调节件包括固定安装在电解箱侧面的滑动变阻器；所述滑动变阻器的变阻拨杆上固定安装有升降滑轴；所述升降滑轴滑动插接在电解箱上；所述滑动变阻器电性连接两个电极棒。
可选地，所述电解沉积检测件包括固定安装在电解箱上的检测电动推杆；所述检测电动推杆的输出轴上滑动安装有升降套；所述升降套底部固定安装有压力传感器；所述升降套底部固定安装有下压杆；所述下压杆顶部贴于压力传感器；所述下压杆贴于四个限位杆；所述压力传感器外接有显示器；所述下压杆底部用于贴合沉积物。
可选地，所述过滤处理进液件还包括固定安装在电解箱上的排水管；所述排水管上设有阀门；所述电解箱内部固定安装有四个限位杆；所述电解箱内部用于储存废水。
可选地，所述分离排放件包括固定安装在电解箱侧面的排放电机，且排放电机的输出轴穿过电解箱；所述排放电机的输出轴上固定安装有旋转柱，且排放电机转动套接在电解箱上；所述旋转柱对齐电解箱底部的通槽；所述旋转柱上开设有凹槽；所述旋转柱上开设的凹槽用于排放沉积物；所述旋转柱上的凹槽对齐下压杆。
可选地，所述单向推动件包括滑动插接在补偿滑动筒上的推进柱，且推进柱上设有两排棘形槽；所述推进柱上的两排棘形槽内分别插接两个限位滑块；所述推进柱上固定安装有两个补偿拉簧，且两个补偿拉簧端部分别连接在电解箱外侧；所述推进柱上固定安装有电极棒，且电极棒插接在补偿滑动筒上；所述电解箱内侧固定安装有成型套筒，且成型套筒内侧套接有电极棒；所述成型套筒上固定安装有两个限位块，且两个限位块分别用于限位电极棒。
可选地，所述电极整形件包括两个固定安装在电解箱上的整形液压缸；两个所述整形液压缸分别位于两个补偿拉簧内部；两个所述整形液压缸的输出轴上固定安装有整形块；所述整形块上固定安装有整形压块；所述整形压块对齐成型套筒；整形压块用于挤压电极棒端部；所述整形块上下两侧面为斜面结构。
可选地，所述摩擦清洁件包括两个滑动安装在整形块上的清洁摩擦块；所述清洁摩擦块侧面设有磨砂层；两个所述清洁摩擦块相贴；两个所述清洁摩擦块外侧分别为斜面结构；两个所述清洁摩擦块用于向外扩张；两个所述清洁摩擦块端部分别固定安装有清洁拉簧；两个所述清洁拉簧端部分别斜置连接在整形块两侧；两个所述清洁摩擦块内侧分别用于贴合电极棒端部。
本发明与现有技术相比，至少具有如下有益效果：
上述方案中，通过采用单向推动件可以实现单向推动电极棒，可以实现自动补偿电极棒的损耗，无需频繁的检修电极棒，同时本结构电极棒裸露部分更小，可以避免裸露部分过大造成损耗严重的问题，可以提升电极棒使用寿命，可以自动控制补偿。
通过采用摩擦清洁件配合电极整形件，可以实现贴合挤压电极棒端部，可以促使电极棒端部直径增加，来补偿因长期使用带来的直径损耗，可以增加电极棒直径准确性，降低导电误差，提高电解精度，通过整形压块也起到将电极棒端部压平的作用，避免长期损耗导致电极棒端部呈弧形，影响导电参数精度，在整形压块进行整形挤压工作中，可以利用清洁摩擦块对电极棒端部进行打磨清洁，避免电极棒端部附着杂质，结构更加合理，保证导电效果。
通过采用分离排放件可以实现独立排出沉淀杂质，可以防止直接排放电解箱的废水因为虹吸作用下，带走大量杂质，确保沉淀效果，结构控制简单，同时配合电解沉积检测件，可以实时的检测杂质沉积量，可以在长时间电解处理，无沉淀杂质后及时停止电解处理，确保电解彻底，同时避免能源浪费，无需人工依赖经验定时处理，废水处理更加标准。
通过采用液位电阻调节件，可以实现自动检测水位高度，可以根据水位高度调节电极棒电流，可以更好的适配电解废水量，保证电解精度，可以利用本结构自动进行检测控制，结构更加成熟合理。
（发明人：李旭峰;江乐）
