申请日 2016.12.29
公开(公告)日 2017.05.10
IPC分类号 C02F1/00; B01D35/02; B01L9/02
摘要
本发明是一种针对膜质水过滤的实验台，其特征在于：左侧污水槽底部设置搅拌电机;左侧污水槽靠上方一侧安装过滤网;左侧污水槽的中部嵌合安装夹持板，夹持板上通过引流管串联至少一个过滤罐;设备框的底部安装抽水泵，抽水泵的吸水端通过硬质过墙管连接过滤罐的出水口，抽水泵通过排水管连通至右侧清水槽的进水口;过滤罐由外筒及内筒组成，外筒为具有网孔结构的嵌合筒夹持膜质过滤层与滤芯末端的基座嵌合固定形成;内筒由附有PP棉层的滤芯套置在吸水管外部形成。本装置结构简单，检测效果直观，更换方便，尤其适合于污水过滤膜初步研发中的多次试验，能够及时快速的观察到污水处理的变化及准确的示值变化过程。
权利要求书

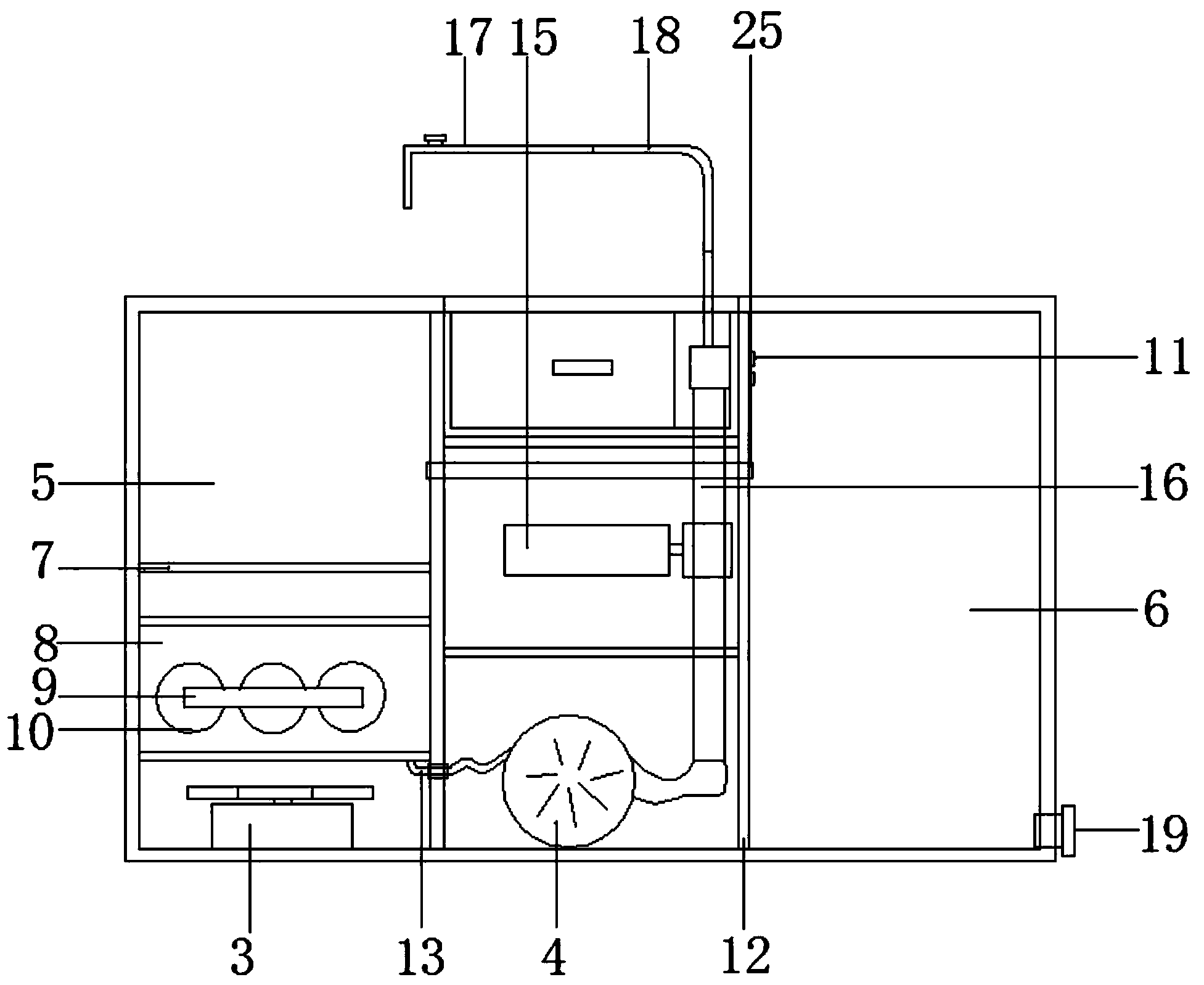

1.一种针对膜式水过滤的实验台，包括：设备框(2)、搅拌电机(3)、抽水泵(4)、左侧污水槽(5)、右侧清水槽(6)、过滤罐(10)，其特征在于：所述左侧污水槽(5)底部设置搅拌电机(3);所述左侧污水槽靠上方一侧安装过滤网(7);所述左侧污水槽(5)的中部嵌合安装夹持板(8)，夹持板上通过引流管(9)串联至少一个过滤罐(10);所述设备框(2)的底部安装抽水泵(4)，抽水泵的吸水端通过硬质过墙管(13)连接过滤罐(10)的出水口，所述的抽水泵通过排水管(16)连通至右侧清水槽(6)的进水口(11);所述过滤罐(10)由外筒及内筒组成，所述外筒为具有网孔结构的嵌合筒(20)夹持膜质过滤层(21)与滤芯(22)末端的基座(23)嵌合固定形成;所述内筒由附有PP棉层的滤芯(22)套置在吸水管(24)外部形成。
2.根据权利要求1所述的一种针对膜式水过滤的实验台，其特征在于：所述设备框(2)的中部设置电子水质检测仪(15)，电子水质检测仪与排水管(16)连通。
3.根据权利要求1所述的一种针对膜式水过滤的实验台，其特征在于：所述抽水泵(4)的排水管(16)的顶部通过三角接头连接外部送水管(17)。
4.根据权利要求4所述的一种针对膜式水过滤的实验台，其特征在于：所述送水管(17)上设有透明观察段(18)。
5.根据权利要求1所述的一种针对膜式水过滤的实验台，其特征在于：所述右侧清水槽(6)设置排水孔(19)。
6.根据权利要求1所述的一种针对膜式水过滤的实验台，其特征在于：所述左侧污水槽(5)及右侧清水槽(6)通过靠近顶部的循环管(25)进行回流。
7.根据权利要求1所述的一种针对膜式水过滤的实验台，其特征在于：所述左侧污水槽(5)内部还设置有温度示值计(26)。
说明书
一种针对膜式水过滤的实验台
技术领域
本发明涉及水处理设备领域，具体是一种针对膜式水过滤的实验台。
背景技术
随着生活废水及工业废水的增多，污水处理成为了城市或工业生产中必不可缺的一环，尤其是针对生活污水的处理，研发一种能够快速有效处理、过滤或渗透的污水处理装置需要反复多次的实验，因此研发一种专业的污水测试台会促进研发人员的研发进度，实时进行水处理实验。
发明内容
本发明旨在提供一种结构简单、实验方便快捷的污水测试台。
为实现上述目的，本发明采用的技术方案是这样的：一种针对膜式水过滤的实验台，包括：设备框、搅拌电机、抽水泵、左侧污水槽、右侧清水槽、过滤罐，其特征在于：所述左侧污水槽底部设置搅拌电机;所述左侧污水槽靠上方一侧安装过滤网;所述左侧污水槽的中部嵌合安装夹持板，夹持板上通过引流管串联至少一个过滤罐;所述设备框的底部安装抽水泵，抽水泵的吸水端通过硬质过墙管连接过滤罐的出水口，所述的抽水泵通过排水管连通至右侧清水槽的进水口;所述过滤罐由外筒及内筒组成，所述外筒为具有网孔结构的嵌合筒夹持膜质过滤层与滤芯末端的基座嵌合固定形成;所述内筒由附有PP棉层的滤芯套置在吸水管外部形成。
进一步的，所述设备框的中部设置电子水质检测仪，电子水质检测仪与排水管连通。
进一步的，所述抽水泵的排水管的顶部通过三角接头连接外部送水管。
进一步的，所述送水管上设有透明观察段。
进一步的，所述右侧清水槽设置排水孔。
进一步的，所述左侧污水槽及右侧清水槽通过靠近顶部的循环管进行回流。
进一步的，所述左侧污水槽内部还设置有温度示值计。
本发明的有益效果：本装置结构简单，检测效果直观，更换方便，尤其适合于污水过滤膜初步研发中的多次试验，能够及时快速的观察到污水处理的变化及准确的示值变化过程。
