申请日2016.11.14
公开(公告)日2017.09.29
IPC分类号B01F13/10; B01F7/16; B01F5/20; B01F15/02
摘要
本实用新型提供了一种固体原料可粉碎的污水处理剂混合制备设备，包括粉碎罐和混合罐;所述粉碎罐内部设置为粉碎腔，混合罐内部设置为混合腔，粉碎罐顶部开口处设置有上盖;所述上盖上设置有液压装置;所述液压装置与粉碎腔内部设置的压料盘固定连接;所述粉碎腔中设置有上磨料体和下磨料体;粉碎罐底部对称设置有两根连接管;所述连接管底部与混合罐连通;所述混合罐顶部设置有进液装置;所述进液装置由三通管、加压泵、第一喷头和第二喷头组成;所述混合腔中设置有搅拌装置;本实用新型通过上磨料体与下磨料体对固体原料进行研磨;通过进液装置在固体粉末物料下落时利用将液体物料喷洒到固体粉末物料上;通过搅拌装置对原料进行充分搅拌混合。
权利要求书

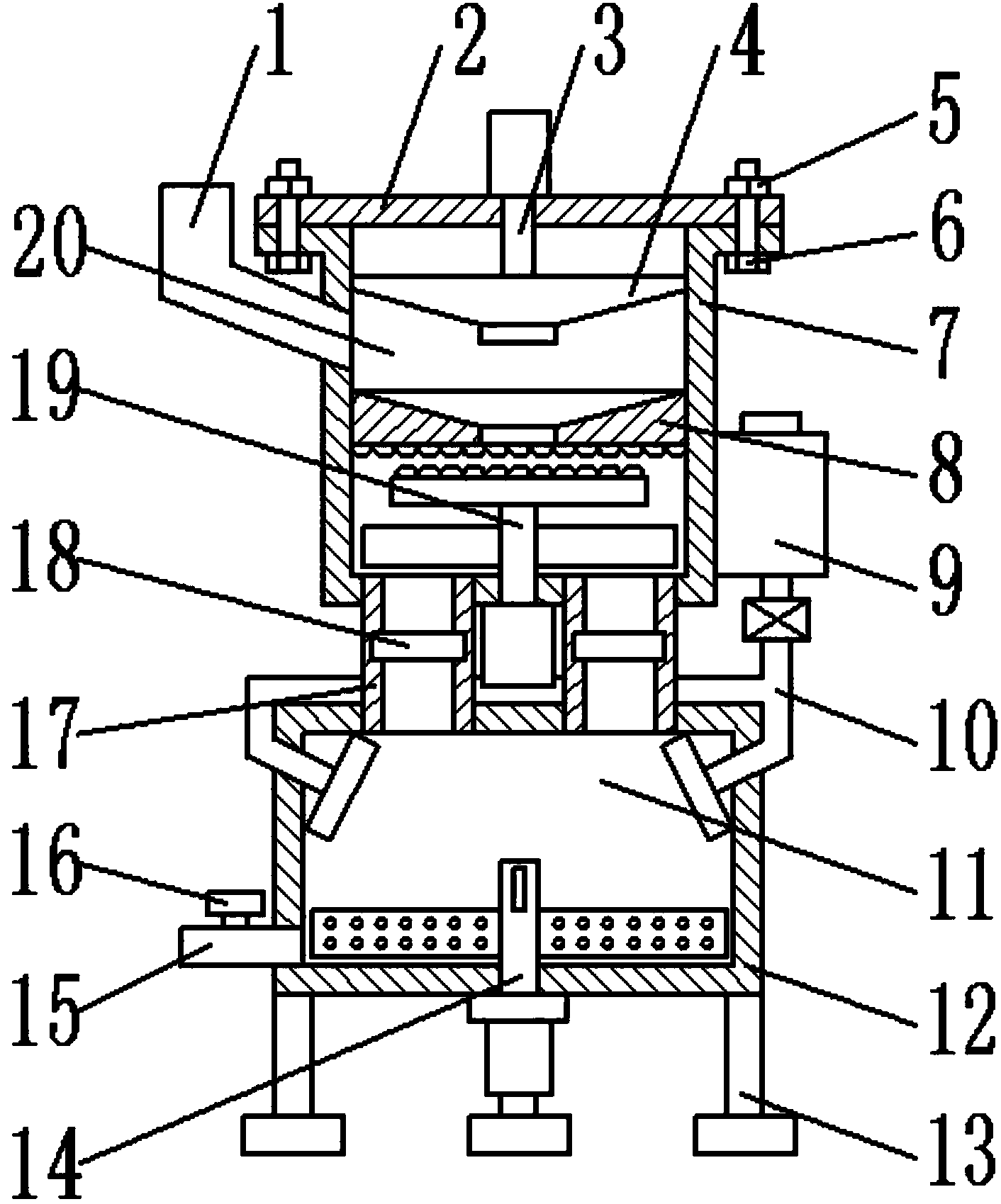

1.一种固体原料可粉碎的污水处理剂混合制备设备，包括粉碎罐(7)和混合罐(12);其特征在于，所述粉碎罐(7)和混合罐(12)设置成空心圆柱体，且粉碎罐(7)的底面直径小于混合罐(12)的底面直径;粉碎罐(7)内部设置为粉碎腔(20)，混合罐(12)内部设置为混合腔(11)，粉碎罐(7)顶部开口处设置有上盖(2);所述上盖(2)通过螺栓(6)和螺母(5)的相互旋合与粉碎罐(7)固定连接;上盖(2)上设置有液压装置(3);所述液压装置(3)与粉碎腔(20)内部设置的压料盘(4)固定连接;粉碎罐(7)顶部侧壁上设置有进料管(1);所述粉碎腔(20)中设置有上磨料体(8)和下磨料体(19);所述上磨料体(8)由上磨料盘(22)和上凸块(24)组成;所述上磨料盘(22)与粉碎罐(7)内壁固定连接，且上磨料盘(22)上表面设置有集料槽(21);所述集料槽(21)底部设置有落料口(23);上磨料盘(22)底面均布有若干上凸块(24);所述下磨料体(19)由下磨料盘(26)、下凸块(25)、旋转轴(28)、刮料板(27)和旋转电机(29)组成;所述下磨料盘(26)的直径小于上磨料盘(22)的直径，且下磨料盘(26)上表面均布有若干下凸块(25)，下表面与旋转轴(28)顶部固定连接;所述旋转轴(28)底部与旋转电机(29)的主轴固定连接;所述旋转电机(29)固定在粉碎罐(7)底面;旋转轴(28)中部设置有刮料板(27);所述刮料板(27)设置有两片，且两片刮料板(27)设置在同一直线上;粉碎罐(7)底部对称设置有两根连接管(17);所述连接管(17)底部与混合罐(12)连通，且连接管(17)上设置有挡料板(18);所述混合罐(12)顶部设置有进液装置(10);所述进液装置(10)由三通管(32)、加压泵(30)、第一喷头(34)和第二喷头(31)组成;所述三通管(32)的一端与储液罐(9)连接，一端与第一喷头(34)连接，另一端与第二喷头(31)连接;三通管(32)与储液罐(9)连接处设置有加压泵(30);所述储液罐(9)固定在粉碎罐(7)侧壁上;所述混合腔(11)中设置有搅拌装置(14);所述搅拌装置(14)由搅拌轴(36)、搅拌电机(39)和搅拌片(35)组成;所述搅拌轴(36)底部通过减速器(38)与搅拌电机(39)组成;所述减速器(38)和搅拌电机(39)固定在混合罐(12)底面;搅拌轴(36)上固定有搅拌片(35);所述搅拌片(35)设置有两层，每层设置有两片，且两片搅拌片(35)设置在同一直线上，两层搅拌片(35)相互垂直设置;搅拌片(35)表面均布有若干导料孔(37);混合罐(12)底部侧壁上设置有排料管(15);所述排料管(15)上设置有排料阀(16);混合罐(12)底面设置有支架(13)。
2.根据权利要求1所述的固体原料可粉碎的污水处理剂混合制备设备，其特征在于，所述粉碎罐(7)和混合罐(12)均由不锈钢材料制成。
3.根据权利要求1所述的固体原料可粉碎的污水处理剂混合制备设备，其特征在于，所述第一喷头(34)和第二喷头(31)对称设置在混合罐(12)内壁两侧，且第一喷头(34)和第二喷头(31)表面均布有若干喷嘴(33)。
4.根据权利要求1所述的固体原料可粉碎的污水处理剂混合制备设备，其特征在于，所述支架(13)设置成T型，且支架(13)底部设置有防滑橡胶。
说明书
一种固体原料可粉碎的污水处理剂混合制备设备
技术领域
本实用新型涉及一种机械混合设备，具体是一种固体原料可粉碎的污水处理剂混合制备设备。
背景技术
目前，随着经济的不断发展，城市化程度在不断的提高，导致生活污水越来越多。为了减少污水对环境的污染，需要对污水进行处理，使污水达到排水某一水体或再次使用的水质要求。污水处理剂是净化污水时需要用到的一种添加剂。其制备过程中，大多需要将一些固体物质通过一些必要的处理方式处理后，溶解的液体中，形成均匀混合的污水处理剂;现有的添加剂制备设备不能将各种原料进行充分混合，若出现大块的固体原料，将导致混合速度降低，影响添加剂的质量。
实用新型内容
本实用新型的目的在于提供一种固体原料可粉碎的污水处理剂混合制备设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种固体原料可粉碎的污水处理剂混合制备设备，包括粉碎罐和混合罐;所述粉碎罐和混合罐设置成空心圆柱体，且粉碎罐的底面直径小于混合罐的底面直径;粉碎罐内部设置为粉碎腔，混合罐内部设置为混合腔，粉碎罐顶部开口处设置有上盖;所述上盖通过螺栓和螺母的相互旋合与粉碎罐固定连接;上盖上设置有液压装置;所述液压装置与粉碎腔内部设置的压料盘固定连接;粉碎罐顶部侧壁上设置有进料管;所述粉碎腔中设置有上磨料体和下磨料体;所述上磨料体由上磨料盘和上凸块组成;所述上磨料盘与粉碎罐内壁固定连接，且上磨料盘上表面设置有集料槽;所述集料槽底部设置有落料口;上磨料盘底面均布有若干上凸块;所述下磨料体由下磨料盘、下凸块、旋转轴、刮料板和旋转电机组成;所述下磨料盘的直径小于上磨料盘的直径，且下磨料盘上表面均布有若干下凸块，下表面与旋转轴顶部固定连接;所述旋转轴底部与旋转电机的主轴固定连接;所述旋转电机固定在粉碎罐底面;旋转轴中部设置有刮料板;所述刮料板设置有两片，且两片刮料板设置在同一直线上;粉碎罐底部对称设置有两根连接管;所述连接管底部与混合罐连通，且连接管上设置有挡料板;所述混合罐顶部设置有进液装置;所述进液装置由三通管、加压泵、第一喷头和第二喷头组成;所述三通管的一端与储液罐连接，一端与第一喷头连接，另一端与第二喷头连接;三通管与储液罐连接处设置有加压泵;所述储液罐固定在粉碎罐侧壁上;所述混合腔中设置有搅拌装置;所述搅拌装置由搅拌轴、搅拌电机和搅拌片组成;所述搅拌轴底部通过减速器与搅拌电机组成;所述减速器和搅拌电机固定在混合罐底面;搅拌轴上固定有搅拌片;所述搅拌片设置有两层，每层设置有两片，且两片搅拌片设置在同一直线上，两层搅拌片相互垂直设置;搅拌片表面均布有若干导料孔;混合罐底部侧壁上设置有排料管;所述排料管上设置有排料阀;混合罐底面设置有支架。
作为本实用新型进一步的方案：所述粉碎罐和混合罐均由不锈钢材料制成。
作为本实用新型进一步的方案：所述第一喷头和第二喷头对称设置在混合罐内壁两侧，且第一喷头和第二喷头表面均布有若干喷嘴。
作为本实用新型再进一步的方案：所述支架设置成T型，且支架底部设置有防滑橡胶。
