申请日2016.06.15
公开(公告)日2016.09.28
IPC分类号C02F11/12; C02F11/16
摘要

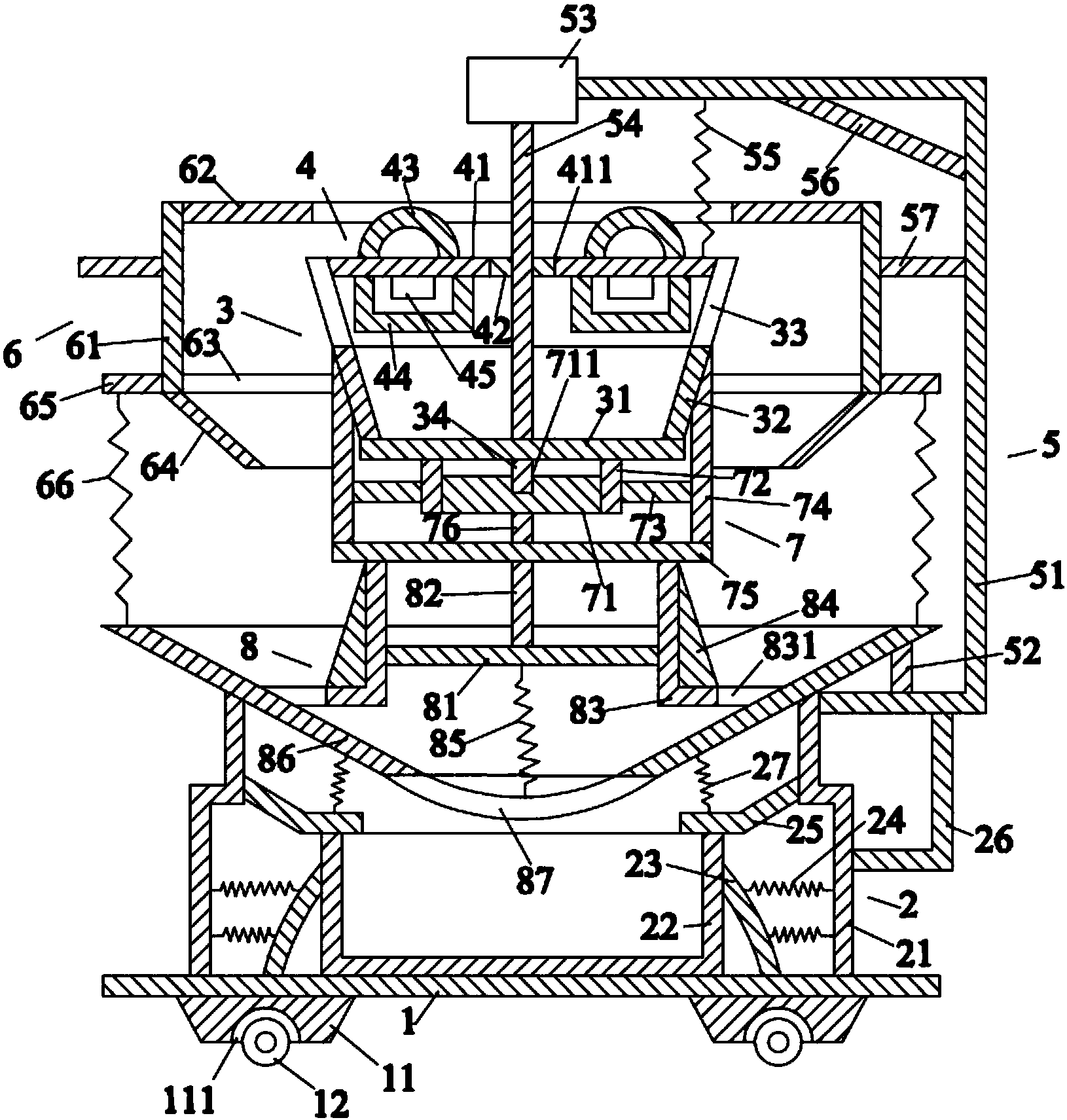

一种污泥干燥脱水机，包括底板(1)、回收装置(2)、旋转装置(3)、加热装置(4)、电机装置(5)、框体装置(6)、支架装置(7)及过滤装置(8)，底板(1)上设有第一支撑块(11)及第一滚轮(12)，回收装置(2)包括回收箱(22)、第一支架(21)、第一弯曲杆(23)、第一弹簧(24)、第一定位杆(25)、第二支架(26)及第二弹簧(27)，旋转装置(3)包括旋转板(31)、第一框体(32)、第一过滤网(33)、支撑轴(34)，加热装置(4)包括盖板(41)、滑块(42)、散热框(44)和加热棒(45)。本发明能够在对污泥进行离心脱水的同时亦可以通过加热的方式对其进行脱水。
权利要求书
1.一种污泥干燥脱水机，包括底板(1)、位于所述底板(1)上方的回收装置(2)、位于所述回收装置(2)上方的旋转装置(3)、位于所述旋转装置(3)上方的加热装置(4)和电机装置(5)、位于所述回收装置(2)上方的框体装置(6)、位于所述旋转装置(3)下方的支架装置(7)及位于所述支架装置(7)下方的过滤装置(8)，其特征在于：所述旋转装置(3)包括旋转板(31)、位于所述旋转板(31)上方的第一框体(32)、位于所述第一框体(32)上方的第一过滤网(33)、位于所述旋转板(31)下方的支撑轴(34)，所述过滤装置(8)包括第三框体(86)、位于所述第三框体(86)上方的第四支架(83)、设置于所述第四支架(83)上的第二横杆(81)、位于所述第二横杆(81)上方的第三竖杆(82)、位于所述第四支架(83)上方的三角块(84)、位于所述第二横杆(81)下方的第五弹簧(85)及位于所述第五弹簧(85)下方的第三过滤网(87)，所述框体装置(6)包括第二框体(61)、设置于所述第二框体(61)内的挡环(62)、位于所述挡环(62)下方的第二过滤网(63)、位于所述第二框体(61)下方的集中斗(64)、设置于所述第二框体(61)上的水平环(65)及位于所述水平环(65)下方的第四弹簧(66)。
2.根据权利要求1所述的污泥干燥脱水机，其特征在于：所述支架装置(7)包括第二支撑块(71)、位于所述第二支撑块(71)周围的第一支撑环(72)、位于所述第一支撑环(72)左右两侧的第一横杆(73)、位于所述第一支撑环(72)外围的第二支撑环(74)、位于所述第二支撑环(74)下方的支撑板(75)及位于所述支撑板(75)上方的第二竖杆(76)。
3.根据权利要求1所述的污泥干燥脱水机，其特征在于：所述第二框体(61)呈横截面为圆环的柱体，所述第二框体(61)竖直放置，所述第一框体(32)及第一过滤网(33)收容于所述第二框体(61)内，所述挡环(62)呈环状，所述挡环(62)水平放置，所述挡环(62)的外表面与所述第二框体(61)的内表面固定连接，所述挡环(62)的上表面与所述第二框体(61)的上表面处于同一平面内，所述第二框体(61)贯穿所述横板(57)的上下表面且与其滑动连接。
4.根据权利要求1所述的污泥干燥脱水机，其特征在于：所述第二过滤网(63)呈环状，所述第二过滤网(63)的外表面与所述第二框体(61)的内表面固定连接，所述第二过滤网(63)的下表面与所述第二框体(61)的下表面处于同一平面内，所述集中斗(64)呈空心的圆台状，所述集中斗(64)的上表面与所述第二框体(61)的下表面固定连接，所述水平环(65)呈环状，所述水平环(65)水平放置，所述水平环(65)的内表面与所述第二框体(61)的外表面固定连接，所述第四弹簧(66)设有两个，所述第四弹簧(66)呈竖直状，所述第四弹簧(66)的上端与所述水平环(65)的下表面固定连接。
5.根据权利要求2所述的污泥干燥脱水机，其特征在于：所述第二支撑块(71)呈圆柱体，所述第二支撑块(71)水平放置，所述第二支撑块(71)的上表面设有第二凹槽(711)，所述支撑轴(34)的下端收容于所述第二凹槽(711)内且与所述第二支撑块(71)滑动连接，所述第一支撑环(72)呈横截面为圆环的柱体，所述第一支撑环(72)竖直放置，所述第二支撑块(71)收容于所述第一支撑环(72)内，所述第二支撑块(71)的侧面与所述第一支撑环(72)的内表面固定连接，所述第一横杆(73)设有两个且分别位于所述第一支撑环(72)的左右两侧，所述第一横杆(73)呈水平状，所述第一横杆(73)的一端与所述第一支撑环(72)的侧面固定连接，所述第一横杆(73)的另一端与所述第二支撑环(74)的内表面固定连接。
6.根据权利要求2所述的污泥干燥脱水机，其特征在于：所述第二支撑环(74)的横截面呈圆环状，所述第二支撑环(74)竖直放置，所述第二支撑环(74)的上端与所述第一框体(32)的外表面固定连接，所述第二过滤网(63)的内表面与所述第二支撑环(74)的外表面滑动连接，所述支撑板(75)呈圆柱体，所述支撑板(75)水平放置，所述第二支撑环(74)的下表面与所述支撑板(75)的上表面固定连接，所述第二竖杆(76)呈圆柱体，所述第二竖杆(76)竖直放置，所述第二竖杆(76)的上端与所述第二支撑块(71)的下表面固定连接，所述第二竖杆(76)的下端与素数支撑板(75)的上表面固定连接。
7.根据权利要求2所述的污泥干燥脱水机，其特征在于：所述第二横杆(81)呈长方体，所述第二横杆(81)水平放置，所述第三竖杆(82)呈长方体，所述第三竖杆(82)竖直放置，所述第三竖杆(82)的上端与所述支撑板(75)的下表面固定连接，所述第三竖杆(82)的下端与所述第二横杆(81)的上表面固定连接，所述第四支架(83)设有两个且分别位于所述第二横杆(81)的左右两侧，所述第四支架(83)的一端与所述支撑板(75)的下表面固定连接，所述第四支架(83)的另一端呈水平状且设有第三凹槽(831)，所述第四支架(83)的下端与所述第三框体(86)的内表面固定连接。
8.根据权利要求1所述的污泥干燥脱水机，其特征在于：所述第四弹簧(66)的下端与所述第三框体(86)的上表面固定连接，所述第三过滤网(87)呈空心的半球体，所述第三过滤网(87)的上表面与所述第三框体(86)的下表面固定连接，所述第五弹簧(85)呈竖直状，所述第五弹簧(85)的上端与所述第二横杆(81)的下表面固定连接，所述第五弹簧(85)的下端与所述第三过滤网(87)固定连接。
说明书
一种污泥干燥脱水机
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污泥干燥脱水机。
背景技术
目前，污泥机械脱水是以多孔性物质为过滤介质，在过滤介质两侧面的压力差作为推动力，污泥中的水分被强制通过过滤介质，以滤液的形式排出，固体颗粒被截留在过滤介质上，成为脱水后的滤饼，从而实现污泥脱水。常用机械污泥脱水的方法有一下三种：1、采用加压或抽真空将污泥内水分用空气或蒸汽排除的通气脱水法，比较常见的是真空过滤法;2、依靠机械压缩作用的压榨过滤法，一般对高浓度污泥采用压滤法，常用方法是连续脱水的带式压滤法和间歇脱水的板框压滤法;3、利用离心力作为动力除去污泥中水分的离心式脱水法，常用的转筒离心法。国内大部分污水处理厂脱水后污泥含水率为80%左右，即污泥脱水不彻底，污泥体积大，无法直接进行资源化利用，这给污泥的最终处置带来较大的困难。
中国专利CN105399301A揭示了一种新型污泥干燥处理装置，其包括进料机、鼓风机、空气加热器、分散器、气流干燥器、旋风干燥器、旋风分离器、除尘器和引风机，空气加热器把空气加热到大于100摄氏度进入到分散器并与从引料机进入的含水率为80%的、由分散器粉碎的脱水污泥混合形成热空气污泥流，空气污泥流中的污泥通过气流干燥器和旋风干燥器干燥，经干燥后的空气污泥流进入旋风分离器分离出含水率小于5%的干污泥，热空气和干污泥粉尘进入除尘器，干污泥粉尘从除尘器的底部排出。然而其无法有效的控制热空气与污泥的接触面积，进而使其干燥的效率有限，干燥效果不明显;并且其结构复杂，移动不方便，只能固定在设定的位置上，使用起来较为受限;同时无法对污泥进行过滤;并且只能采用一种方式对污泥进行脱水，脱水方式有限。
因此，需要提供一种新的技术方案解决上述技术问题。
发明内容
本发明要解决的问题是提供一种污泥干燥脱水机，包括底板、回收装置、旋转装置、加热装置、电机装置、框体装置、支架装置及过滤装置，底板上设有第一支撑块及第一滚轮，回收装置包括回收箱、第一支架、第一弯曲杆、第一弹簧、第一定位杆、第二支架及第二弹簧，旋转装置包括旋转板、第一框体、第一过滤网、支撑轴，加热装置包括盖板、滑块、握持环、散热框、加热棒，本发明能够在对污泥进行离心脱水的同时亦可以通过加热的方式对其进行脱水。
为了解决上述技术问题，本发明采用如下技术方案：
一种污泥干燥脱水机，包括底板、位于所述底板上方的回收装置、位于所述回收装置上方的旋转装置、位于所述旋转装置上方的加热装置、电机装置、位于所述回收装置上方的框体装置、位于所述旋转装置下方的支架装置及位于所述支架装置下方的过滤装置，所述底板上设有位于其下方左右两侧的第一支撑块及位于所述第一支撑块下方的第一滚轮，所述回收装置包括回收箱、位于所述回收箱左右两侧的第一支架、第一弯曲杆、设置于所述第一弯曲杆上的第一弹簧、设置于所述第一支架上的第一定位杆、第二支架及位于所述第一定位杆上方的第二弹簧，所述旋转装置包括旋转板、位于所述旋转板上方的第一框体、位于所述第一框体上方的第一过滤网、位于所述旋转板下方的支撑轴，所述加热装置包括盖板、设置于所述盖板上的滑块、位于所述盖板上的握持环、位于所述盖板下方的散热框、收容于所述散热框内的加热棒，所述电机装置包括第三支架、设置于所述第三支架上的第一竖杆、电机、位于所述电机下方的第一转轴、位于所述第三支架下方的第三弹簧、位于所述第三弹簧右侧的第一斜杆、位于所述第一斜杆下方的横板，所述框体装置包括第二框体、设置于所述第二框体内的挡环、位于所述挡环下方的第二过滤网、位于所述第二框体下方的集中斗、设置于所述第二框体上的水平环及位于所述水平环下方的第四弹簧，所述支架装置包括第二支撑块、位于所述第二支撑块周围的第一支撑环、位于所述第一支撑环左右两侧的第一横杆、位于所述第一支撑环外围的第二支撑环、位于所述第二支撑环下方的支撑板及位于所述支撑板上方的第二竖杆，所述过滤装置包括第三框体、位于所述第三框体上方的第四支架、设置于所述第四支架上的第二横杆、位于所述第二横杆上方的第三竖杆、位于所述第四支架上方的三角块、位于所述第二横杆下方的第五弹簧及位于所述第五弹簧下方的第三过滤网。
所述第一支撑块设有两个，所述第一支撑块的横截面呈等腰梯形，所述第一支撑块的上表面与所述底板的下表面固定连接，所述第一支撑块的下表面设有第一凹槽，所述第一滚轮设有两个，所述第一滚轮呈圆柱体，所述第一滚轮收容于所述第一凹槽内且与所述第一支撑块轴转连接。
所述回收箱呈空心的长方体，所述第一弯曲杆呈弯曲状，所述第一弯曲杆的下端与所述底板固定连接，所述第一弯曲杆的另一端顶靠在所述回收箱的侧面上，所述第一支架呈Z字形，所述第一支架的下端与所述底板固定连接，所述第一弹簧位于所述第一弯曲杆及第一支架之间，所述第一弹簧呈水平状，所述第一弹簧的一端与所述第一支架的侧面固定连接，所述第一弹簧的另一端与所述第一弯曲杆固定连接，所述第一定位杆设有两个，所述第一定位杆的一端与所述第一支架的侧面固定连接，所述第一定位杆的另一端呈水平状且顶靠在所述回收箱上，所述第一定位杆与所述回收箱滑动连接，所述第二支架呈L型，所述第二支架的另一端与所述第一支架的侧面固定连接，所述第二支架的另一端呈竖直状，所述第二弹簧设有两个，所述第二弹簧呈竖直状，所述第二弹簧的下端与所述第一定位杆固定连接。
所述旋转板呈圆柱体，所述旋转板水平放置，所述第一框体呈空心的圆台状，所述第一框体的下表面与所述旋转板的上表面滑动连接，所述第一过滤网呈空心的圆台状，所述第一过滤网的下表面与所述第一框体的上表面固定连接，所述支撑轴呈圆柱体，所述支撑轴竖直放置，所述支撑轴的上端与所述旋转板的下表面固定连接。
所述盖板呈圆台状，所述盖板水平放置，所述盖板收容于所述第一过滤网内，所述盖板的侧面与所述第一过滤网的内表面接触，所述盖板上设有第一通孔，所述滑块呈圆柱体，所述滑块收容于所述第一通孔内且与所述盖板固定连接，所述握持环设有两个，所述握持环呈弯曲状，所述握持环的两端与所述盖板的上表面固定连接，所述散热框设有两个，所述散热框呈空心的长方体，所述散热框的上表面与所述盖板的下表面固定连接。
所述第三支架呈凹字形，所述第三支架的一端与所述第一支架的侧面固定连接，所述第二支架的上端与所述第三支架的下表面固定连接，所述第三支架的另一端与所述电机的右表面固定连接，所述第一竖杆呈竖直状，所述第一竖杆的下端与所述第三支架固定连接，所述第一转轴呈圆柱体，所述第一转轴竖直放置，所述第一转轴的上端与所述电机连接，所述第一转轴的下端与所述旋转板的上表面固定连接，所述第一转轴贯穿所述滑块的上下表面且与其滑动连接，所述第三弹簧呈竖直状，所述第三弹簧的上端与所述第三支架固定连接，所述第三弹簧的下端与所述盖板的上表面固定连接，所述第一斜杆呈倾斜状，所述第一斜杆的两端与所述第三支架固定连接，所述横板呈长方体，所述横板水平放置，所述横板的右表面与所述第三支架的侧面固定连接。
所述第二框体呈横截面为圆环的柱体，所述第二框体竖直放置，所述第一框体及第一过滤网收容于所述第二框体内，所述挡环呈环状，所述挡环水平放置，所述挡环的外表面与所述第二框体的内表面固定连接，所述挡环的上表面与所述第二框体的上表面处于同一平面内，所述第二框体贯穿所述横板的上下表面且与其滑动连接，所述第二过滤网呈环状，所述第二过滤网的外表面与所述第二框体的内表面固定连接，所述第二过滤网的下表面与所述第二框体的下表面处于同一平面内，所述集中斗呈空心的圆台状，所述集中斗的上表面与所述第二框体的下表面固定连接，所述水平环呈环状，所述水平环水平放置，所述水平环的内表面与所述第二框体的外表面固定连接，所述第四弹簧设有两个，所述第四弹簧呈竖直状，所述第四弹簧的上端与所述水平环的下表面固定连接。
所述第二支撑块呈圆柱体，所述第二支撑块水平放置，所述第二支撑块的上表面设有第二凹槽，所述支撑轴的下端收容于所述第二凹槽内且与所述第二支撑块滑动连接，所述第一支撑环呈横截面为圆环的柱体，所述第一支撑环竖直放置，所述第二支撑块收容于所述第一支撑环内，所述第二支撑块的侧面与所述第一支撑环的内表面固定连接，所述第一横杆设有两个且分别位于所述第一支撑环的左右两侧，所述第一横杆呈水平状，所述第一横杆的一端与所述第一支撑环的侧面固定连接，所述第一横杆的另一端与所述第二支撑环的内表面固定连接，所述第二支撑环的横截面呈圆环状，所述第二支撑环竖直放置，所述第二支撑环的上端与所述第一框体的外表面固定连接，所述第二过滤网的内表面与所述第二支撑环的外表面滑动连接，所述支撑板呈圆柱体，所述支撑板水平放置，所述第二支撑环的下表面与所述支撑板的上表面固定连接，所述第二竖杆呈圆柱体，所述第二竖杆竖直放置，所述第二竖杆的上端与所述第二支撑块的下表面固定连接，所述第二竖杆的下端与素数支撑板的上表面固定连接。
所述第二横杆呈长方体，所述第二横杆水平放置，所述第三竖杆呈长方体，所述第三竖杆竖直放置，所述第三竖杆的上端与所述支撑板的下表面固定连接，所述第三竖杆的下端与所述第二横杆的上表面固定连接，所述第四支架设有两个且分别位于所述第二横杆的左右两侧，所述第四支架的一端与所述支撑板的下表面固定连接，所述第四支架的另一端呈水平状且设有第三凹槽，所述第四支架的下端与所述第三框体的内表面固定连接。
所述三角块设有两个，所述三角块的横截面呈三角形，所述三角块的侧面与所述第四支架固定连接，所述第三框体呈空心的圆台状，所述第一支架的上端与所述第三框体的侧面固定连接，所述第一竖杆的上端与所述第三框体的侧面固定连接，所述第二弹簧的上端与所述第三框体的侧面固定连接，所述第四弹簧的下端与所述第三框体的上表面固定连接，所述第三过滤网呈空心的半球体，所述第三过滤网的上表面与所述第三框体的下表面固定连接，所述第五弹簧呈竖直状，所述第五弹簧的上端与所述第二横杆的下表面固定连接，所述第五弹簧的下端与所述第三过滤网固定连接。
采用上述技术方案后，本发明制药干燥机具有如下优点：
本发明提出的污泥干燥脱水机，其结构简单，使用方便，能够在对污泥进行离心脱水的同时亦可以通过加热的方式对其进行脱水，从而不仅可以多种方式对污泥进行脱水，同时在离心运动时可以扩大污泥与热空气接触的面积，使其脱水的效率更高，干燥效果更好;并且本发明移动方便，可以将其移动到任意需要的位置上，操作简单，扩大了其使用范围;同时可以对干燥后的污泥进行过滤，充分过滤掉其中的杂质及灰尘。
