申请日2016.02.04
公开(公告)日2016.08.17
IPC分类号C02F1/00; C02F1/48; C02F103/16
摘要
本实用新型公开了一种钢铁废水中铁渣回收装置，包括投料斗、倾斜滤板、进料管、处理箱、叶轮、药剂添加管、转轴、摄像头、液位计、散热扇和电磁轮，所述的处理箱上设有进料管，进料管顶端设有投料斗，进料管内设有倾斜滤板，倾斜滤板最低端出设有大颗粒铁渣排出口，处理箱上设有计时器，处理箱内设有转轴，转轴上安装多组叶轮，处理箱上设有药剂添加管，处理箱顶端内壁设有摄像头，处理箱上设有液位计，处理箱内设有散热扇，处理箱顶壁设有通气孔，处理箱内设有强磁力电磁轮，电磁轮一侧设有挡板，挡板靠近电磁轮的一端设有毛刷。本实用新型避免资源浪费，同时减少废水排出中的污染物，更加有利于环境保护，结构简单，使用方便，利于推广。

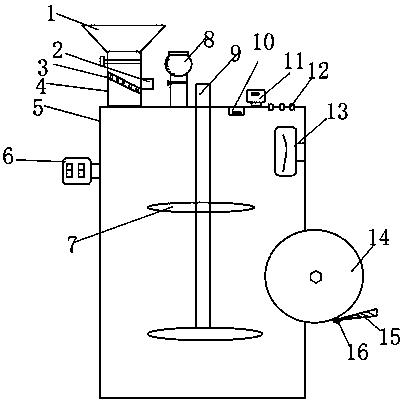

摘要附图
权利要求书
1.一种钢铁废水中铁渣回收装置，包括投料斗、倾斜滤板、进料管、处理箱、叶轮、药剂添加管、转轴、摄像头、液位计、通气孔、散热扇和电磁轮，其特征在于，所述的处理箱上设有进料管，进料管顶端设有投料斗，进料管内设有倾斜滤板，倾斜滤板最低端出设有大颗粒铁渣排出口，处理箱上设有计时器，处理箱内设有转轴，转轴上安装多组叶轮，处理箱上设有药剂添加管，处理箱顶端内壁设有摄像头，摄像头与外部显示设备连接，处理箱上设有液位计，处理箱内设有散热扇，处理箱顶壁设有通气孔，处理箱内设有强磁力电磁轮，电磁轮一侧设有挡板，挡板靠近电磁轮的一端设有毛刷。
2.根据权利要求1所述的一种钢铁废水中铁渣回收装置，其特征在于，所述的药剂添加管上设有刻度。
3.根据权利要求1所述的一种钢铁废水中铁渣回收装置，其特征在于，所述的电磁轮一半设置在处理箱外部，电磁轮与外部电机连接。
说明书
一种 钢铁废水中铁渣回收装置
技术领域
本实用新型涉及一种环保装置，具体是一种钢铁废水中铁渣回收装置。
背景技术
环境污染会给生态系统造成直接的破坏和影响，如沙漠化、森林破坏、也会给生态系统和人类社会造成间接的危害，有时这种间接的环境效应的危害比当时造成的直接危害更大，也更难消除。例如，温室效应、酸雨、和臭氧层破坏就是由大气污染衍生出的环境效应。这种由环境污染衍生的环境效应具有滞后性，往往在污染发生的当时不易被察觉或预料到，然而一旦发生就表示环境污染已经发展到相当严重的地步。当然，环境污染的最直接、最容易被人所感受的后果是使人类环境的质量下降，影响人类的生活质量、身体健康和生产活动。例如城市的空气污染造成空气污浊，人们的发病率上升等等;水污染使水环境质量恶化，饮用水源的质量普遍下降，威胁人的身体健康，引起胎儿早产或畸形等等。严重的污染事件不仅带来健康问题，也造成社会问题。随着污染的加剧和人们环境意识的提高，由于污染引起的人群纠纷和冲突逐年增加。环保设备是指用于控制环境污染、环保活性炭改善环境质量而有生产单位或建筑安装单位制造和建造出来的机械产品、构筑物及系统。环境治理已经是刻不容缓的事情了，我们应该更注重环保。工厂中排出的钢铁废水中含有大量的铁渣颗粒，排出时污染水源和环境，治理困难，同时浪费资源，增加成本。
实用新型内容
本实用新型的目的在于提供一种钢铁废水中铁渣回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种钢铁废水中铁渣回收装置，包括投料斗、倾斜滤板、进料管、处理箱、叶轮、药剂添加管、转轴、摄像头、液位计、通气孔、散热扇和电磁轮，所述的处理箱上设有进料管，进料管顶端设有投料斗，进料管内设有倾斜滤板，倾斜滤板最低端出设有大颗粒铁渣排出口，处理箱上设有计时器，处理箱内设有转轴，转轴上安装多组叶轮，处理箱上设有药剂添加管，处理箱顶端内壁设有摄像头，摄像头与外部显示设备连接，处理箱上设有液位计，处理箱内设有散热扇，处理箱顶壁设有通气孔，处理箱内设有强磁力电磁轮，电磁轮一侧设有挡板，挡板靠近电磁轮的一端设有毛刷。
作为本实用新型进一步的方案：所述的药剂添加管上设有刻度。
作为本实用新型再进一步的方案：所述的电磁轮一半设置在处理箱外部，电磁轮与外部电机连接。
与现有技术相比，本实用新型的有益效果是：本实用新型投料斗方便进料，钢铁废水中大颗粒的铁渣被倾斜滤板拦下从大颗粒铁渣排出口排出，铁渣初步被收集起来，计时器记录并控制一次工作时间，便于收集数据，通过药剂添加管向处理箱内准确添加所需药剂，通过摄像头可以随时看清处理箱内工作情况，方便及时调整，液位计随时检测水位，通气孔和散热扇加速空气流动方便散热，避免钢铁废水温度过高影响装置使用寿命，提高使用年限，在转轴和叶轮的搅拌下，通过电磁轮将处理箱内钢铁废水中铁渣吸附过来，在通过毛刷和挡板将其刮下收集起来，避免资源浪费，同时减少废水排出中的污染物，更加有利于环境保护，结构简单，使用方便，利于推广。
