申请日2016.03.02
公开(公告)日2016.08.10
IPC分类号C02F9/02
摘要
本实用新型公开了一种带有吸附功能的污水过滤装置，包括第一过滤池、第二过滤池和第三过滤池;所述第一处理池上部设有第一清污口，第一清污口下部设有粗过滤网;所述第一过滤池的中部设有隔板，隔板水平放置在粗过滤网的下部;所述隔板的中部设有一个水管，水管中下部是设有一个格栅，水管的下端口深入的格栅下部;所述第二过滤池中部设有细过滤网;所述第二过滤池下部设有第三清污口;所述第三过滤池上设有活性炭过滤器;所述活性炭过滤器上设有扣板;所述过滤芯共分为三层，从外向内依次为不锈钢细网层、无纺布层和活性炭层，过滤芯中部设有出水管，出水管下部设有吸附树脂;本实用新型结构简单，使用方便;能有效的去除水中异味、油污等。
权利要求书
1.一种带有吸附功能的污水过滤装置，包括第一过滤池、第二过滤池和第三过滤池;其特征在于，所述第一过滤池上连接有入水管，入水管上设有水泵，能控制进入第一过滤池的水流速度;所述第一过滤池上部设有第一清污口，第一清污口下部设有粗过滤网;所述第一过滤池的中部设有隔板，隔板水平放置在粗过滤网的下部;所述隔板的中部设有一个水管，水管中下部是设有一个格栅，水管的下端口深入的格栅下部;所述第一过滤池下部设有第二清污口;所述第一过滤池中部设有第一导流管，第一导流管设置在隔板的下部与格栅的上部，第一导流管倾斜放置，连接在第二过滤池上;所述第二过滤池中部设有细过滤网;所述第二过滤池下部设有第三清污口;所述第二过滤池上部设有第二导流管，第二导流管倾斜放置，第二导流管的下端口连接在第三过滤池上，第三过滤池上设有活性炭过滤器，活性炭过滤器上连接有出水管;所述活性炭过滤器为圆柱体型结构，活性炭过滤器上设有扣板，扣板包括上扣板和下扣板两部分，上扣板和下扣板之间设有过滤芯;所述过滤芯为圆柱体型结构，共分为三层，从外向内依次为不锈钢细网层、无纺布层和活性炭层，过滤芯中部设有出水管，出水管下部设有吸附树脂;所述出水管上部设有出水口。
2.根据权利要求1所述的带有吸附功能的污水过滤装置，其特征在于，所述第一导流管与第一过滤池和第二导流管与第二过滤池之间为可拆卸连接。
3.根据权利要求1所述的带有吸附功能的污水过滤装置，其特征在于，所述第二清污口、第三清污口和第四清污口均具有密封性。
说明书
一种带有吸附功能的污水过滤装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种带有吸附功能的污水过滤装置。
背景技术
我国每年排放的污水量很大，经处理后排放的又不多，对环境造成很大破坏，我国各大水系都产生不同程度的污染，水环境严重恶化。在生产、生活过程中不可避免地会产生一定量的污水，如不妥善处理，会污染环境。现有的污水处理装置一般包括曝气池、中和沉淀池、石英砂过滤器和活性碳过滤器，上述设备顺次相接。使用这种装置污水处理时间长，费用高;另外，现有的过滤装置一般过滤不够彻底，不能满足污水处理需求。
实用新型内容
本实用新型的目的在于提供一种带有吸附功能的污水过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

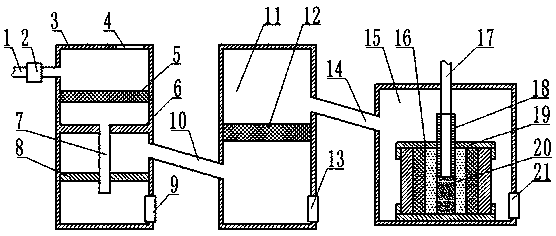

一种带有吸附功能的污水过滤装置，包括第一过滤池、第二过滤池和第三过滤池;所述第一过滤池上连接有入水管，入水管上设有水泵，能控制进入第一过滤池的水流速度;所述第一过滤池上部设有第一清污口，第一清污口下部设有粗过滤网;所述第一过滤池的中部设有隔板，隔板水平放置在粗过滤网的下部;所述隔板的中部设有一个水管，水管中下部是设有一个格栅，水管的下端口深入的格栅下部;所述第一过滤池下部设有第二清污口;所述第一过滤池中部设有第一导流管，第一导流管设置在隔板的下部与格栅的上部，第一导流管倾斜放置，连接在第二过滤池上;所述第二过滤池中部设有细过滤网;所述第二过滤池下部设有第三清污口;所述第二过滤池上部设有第二导流管，第二导流管倾斜放置，第二导流管的下端口连接在第三过滤池上，第三过滤池上设有活性炭过滤器，活性炭过滤器上连接有出水管;所述活性炭过滤器为圆柱体型结构，活性炭过滤器上设有扣板，扣板包括上扣板和下扣板两部分，上扣板和下扣板之间设有过滤芯;所述过滤芯为圆柱体型结构，共分为三层，从外向内依次为不锈钢细网层、无纺布层和活性炭层，过滤芯中部设有出水管，出水管下部设有吸附树脂，活性炭和吸附树脂具有良好的吸附功能;所述出水管上部设有出水口。
作为本实用新型再进一步的方案：所述第一导流管与第一过滤池和第二导流管与第二过滤池之间为可拆卸连接。
作为本实用新型再进一步的方案：所述第二清污口、第三清污口和第四清污口均具有密封性。
与现有技术相比，本实用新型的有益效果是：
本实用新型结构简单，功能齐全，设计合理，使用方便;该带有吸附功能的污水过滤装置设有多个过滤池，使用时能根据污染程度合理选用过滤池进行过滤;第三过滤池内设有活性炭和吸附树脂，能有效的去除水中异味、油污等。
