申请日2016.02.04
公开(公告)日2016.10.12
IPC分类号C02F1/10; C02F103/18
摘要
一种脱硫废水浓缩的装置，包含预洗涤箱、预洗涤泵、预洗涤喷淋管、预洗涤收集装置、脱硫塔前烟道、预洗涤地坑，具体连接是：脱硫废水进入预洗涤箱依次经过预洗涤泵、预洗涤喷淋管，然后从预洗涤喷淋管中落下，脱硫塔前烟道中的无尘高温烟气与脱硫废水进行热交换，部分脱硫废水变成蒸汽，进入脱硫塔，脱硫废水的液滴仍然落入预洗涤收集装置，然后进入预洗涤地坑，主要利用新建或原有的预洗涤装置对脱硫废水进行浓缩的技术。可大量节省蒸汽或电力能源，无污染，完全清洁完成脱硫废水的浓缩过程。

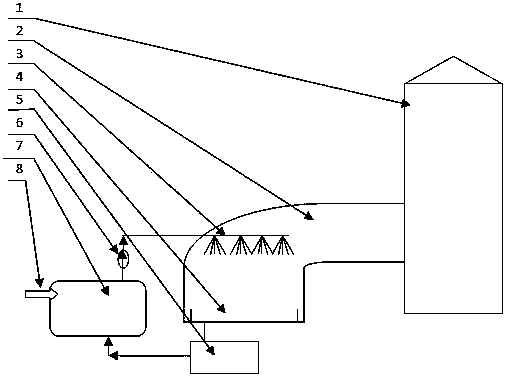

摘要附图
权利要求书
1.一种脱硫废水浓缩的装置，其特征在于，包含以下部件：预洗涤箱(7)、预洗涤泵(6)、预洗涤喷淋管(3)、预洗涤收集装置(4)、脱硫塔前烟道(2)、预洗涤地坑(5)，具体连接是：脱硫废水(8)进入预洗涤箱(7)依次经过预洗涤泵(6)、预洗涤喷淋管(3)，然后从预洗涤喷淋管(3)中落下，脱硫塔前烟道(2)中的无尘高温烟气与脱硫废水(8)进行热交换，部分脱硫废水变成蒸汽，进入脱硫塔(1)，脱硫废水(8)的液滴仍然落入预洗涤收集装置(4)，然后进入预洗涤地坑(5)。
2.根据权利要求1所述的一种脱硫废水浓缩的装置，其特征在于：预洗涤箱(7)内的脱硫废水由预洗涤泵(6)打循环的流量为脱硫废水产量的5至80倍。
说明书
一种脱硫废水浓缩的装置
技术领域
本实用新型涉及脱硫废水处理技术领域，具体地，涉及到火力发电厂、工业窑炉湿法脱硫废水浓缩处理的方法及装置。
背景技术
火力发电厂、工业窑炉湿法脱硫中产生的废水处理极不容易，目前比较彻底的方法有采用蒸发结晶工艺，目前应用较少;也有采用喷雾干燥工艺，目前几无应用;还有将脱硫废水喷入较高温度的烟道(空预器之后)，使脱硫废水中的盐分蒸干成粉末盐随烟尘一同被除尘器捕捉下来，应用业绩也极少。
目前急需要一种简单廉价的处理方法来处理脱硫废水。
发明内容
本实用新型所要解决的技术问题是提供一种节能、简单易行的对脱硫废水进行浓缩的装置
本实用新型解决脱硫废水浓缩的技术方案包括以下步骤：
S1、将脱硫废水收集至预洗涤箱。
S2、预洗涤泵将预洗涤箱内的脱硫废水输送至脱硫塔前烟道中的预洗涤喷淋管，或新建的预洗涤喷淋管。
S3、脱硫废水在预洗涤喷淋管中落下，脱硫塔前烟道中的无尘高温烟气与脱硫废水进行热交换，部分脱硫废水变成蒸汽，进入脱硫塔，脱硫废水的液滴仍然落入预洗涤收集装置，然后进入预洗涤地坑。
S4、预洗涤地坑的脱硫废水再进入预洗涤箱。
预洗涤箱内的脱硫废水由预洗涤泵打循环的流量为脱硫废水产量的5至80倍，预洗涤喷淋管喷淋下来的脱硫废水与除尘器后脱硫塔前的无尘高温烟气对大流量的脱硫废水进行换热蒸发对脱硫废水进行浓缩，可浓缩至原脱硫废水水量的十分之一或二十分之一。
