申请日2016.02.04
公开(公告)日2016.08.17
IPC分类号B01D21/02; E04H7/18; B01D21/24
摘要
本实用新型公开了一种方便观察清泥的污水沉淀池，包括侧壁和底座，底座位于侧壁内圈设有底面，底面分为固定底面和旋转底面，旋转底面的下方设有泄出腔，侧壁内设置有加强架，侧壁内侧面设置有防腐层，侧壁的内侧位于防腐层外侧安装有沉降管，侧壁上端还安装有滑盖，滑盖的上还开设有观察孔，观察孔内安装有观察窗，观察窗中心部开设有螺杆孔，螺杆孔内安装有螺杆，螺杆中段的外部套接有轴承，轴承通过外部的轴承套与螺栓连接，轴承套通过螺栓固定在观察窗外表面上，螺杆的下端连接横向布置的毛刷。本实用新型结构简单，设计合理，避免了工人到沉淀池内多次挖出，降低了劳动强度;提高了侧壁的抗震强度，提高沉降效果，减少了人力的操作。

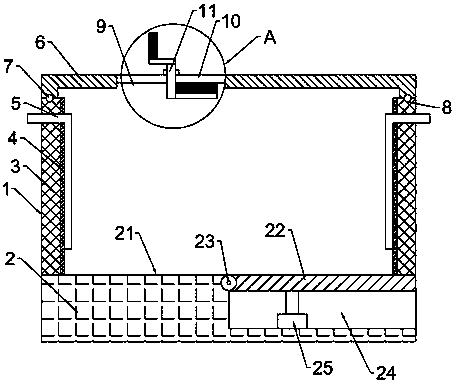

摘要附图
权利要求书
1. 一种方便观察清泥的污水沉淀池，包括侧壁和底座，其特征在于，所述侧壁安装在底座上端，底座与侧壁下端密封连接，底座位于侧壁内圈设有底面，底面分为固定底面和旋转底面，旋转底面通过转轴与固定底面旋转连接，旋转底面的下方设有泄出腔，泄出腔上端面安装有液压缸，液压缸的输出轴与旋转底面铰接;所述侧壁内设置有加强架，侧壁内侧面设置有防腐层，侧壁的内侧位于防腐层外侧安装有沉降管，沉降管的上端穿过侧壁;侧壁上端还安装有滑盖，滑盖设置有辊轮，滑盖通过辊轮与侧壁上端面形成滑动配合，侧壁上端面开设有与滚轮相配合的滚槽;所述滑盖的上还开设有观察孔，观察孔内安装有观察窗，观察窗上安装有防尘防雾装置，防尘防雾装置包括毛刷，观察窗中心部开设有螺杆孔，螺杆孔内安装有螺杆，螺杆中段的外部套接有轴承，轴承通过外部的轴承套与螺栓连接，轴承套通过螺栓固定在观察窗外表面上，螺杆的下端连接横向布置的毛刷，毛刷的刷面紧贴观察窗内表面，螺杆的上端过横向分布的连杆与手柄连接。
2.根据权利要求1所述的方便观察清泥的污水沉淀池，其特征在于，所述侧壁为混凝土结构的墙体。
3.根据权利要求1或2所述的方便观察清泥的污水沉淀池，其特征在于，所述的加强架为钢丝网层。
4.根据权利要求3所述的方便观察清泥的污水沉淀池，其特征在于，所述沉降管上开设有若干个出液孔。
说明书
一种方便观察清泥的污水沉淀池
技术领域
本实用新型涉及环保领域，具体是一种方便观察清泥的污水沉淀池。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。其中生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：漂浮和悬浮的大小固体颗粒;胶状和凝胶状扩散物;纯溶液。在对生活污水进行处理时，都需要将污水进行沉淀操作，这就使生活污水混凝沉淀池成为必不可少的设备，而现有的生活污水混凝沉淀池都是采用钢筋混凝土浇筑的模式来建造的，但是单纯的钢筋混凝土沉淀池在防腐、抗震的性能上都不高，严重影响了沉淀池的使用寿命，必须经常对沉淀池进行维护，增加不必要的成本;而且污水沉淀池在使用一段时后需要进行清淤，这样需要工人挖出，这样操作效率低，劳动强度大，而且沉淀池沉降效果差。而且因为污水沉淀的时候带有恶臭，所以往往会对沉淀池进行加盖密封，但是为了方便观察内部的沉淀情况，也会在盖子上增设观察孔，传统的观察孔往往采用玻璃材质，而污水毕竟夹带着很多杂质，这些杂质很容易被粘附在观察孔上，阻碍观察，观察孔外部的脏污很容易清除，但是内部的就比较麻烦了。
实用新型内容
本实用新型的目的在于提供一种方便观察清泥的污水沉淀池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种方便观察清泥的污水沉淀池，包括侧壁和底座，所述侧壁安装在底座上端，底座与侧壁下端密封连接，底座位于侧壁内圈设有底面，底面分为固定底面和旋转底面，旋转底面通过转轴与固定底面旋转连接，旋转底面的下方设有泄出腔，泄出腔上端面安装有液压缸，液压缸的输出轴与旋转底面铰接;所述侧壁内设置有加强架，侧壁内侧面设置有防腐层，侧壁的内侧位于防腐层外侧安装有沉降管，沉降管的上端穿过侧壁;侧壁上端还安装有滑盖，滑盖设置有辊轮，滑盖通过辊轮与侧壁上端面形成滑动配合，侧壁上端面开设有与滚轮相配合的滚槽;所述滑盖的上还开设有观察孔，观察孔内安装有观察窗，观察窗上安装有防尘防雾装置，防尘防雾装置包括毛刷，观察窗中心部开设有螺杆孔，螺杆孔内安装有螺杆，螺杆中段的外部套接有轴承，轴承通过外部的轴承套与螺栓连接，轴承套通过螺栓固定在观察窗外表面上，螺杆的下端连接横向布置的毛刷，毛刷的刷面紧贴观察窗内表面，螺杆的上端过横向分布的连杆与手柄连接。
作为本实用新型进一步的方案：所述侧壁为混凝土结构的墙体。
作为本实用新型再进一步的方案：所述的加强架为钢丝网层。
作为本实用新型再进一步的方案：所述沉降管上开设有若干个出液孔。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，设计合理，在沉淀池的底部设有旋转底面，可以作为清理门使用，避免了工人到沉淀池内多次挖出，降低了劳动强度;在侧壁中增加了加强架，提高了侧壁的抗震强度，保证处理设备的安全，设置的防腐层能够避免混凝土材料直接接触污水，避免了混凝土的腐蚀，有效延长了沉淀池的使用寿命;通过设置沉降管，这样可以将沉降液从沉降管输入到处理池内，加速沉降，提高沉降效果;通过在观察孔设置防尘防雾装置，有效清洁观察孔位的泥块和气体，能够使得操作人员在不打开观察口的情况下，不影响沉淀池的正常操作，可以直观观察沉淀池的液位情况和污泥性状情况，减少了人力的操作。
