申请日2016.02.04
公开(公告)日2016.08.17
IPC分类号C02F3/32
摘要
本实用新型公开了一种连续利用农村生活污水的生态湿地设施，包括生活污水集水池、人工湿地单元和设于人工湿地单元上的进水渠，生活污水集水池内设有泵，进水渠上设有水闸，人工湿地单元内设有基质，人工湿地单元周边设有出水渠，人工湿地单元设有出水阀，进水渠、人工湿地单元和出水渠的设置高度依次降低。该生态湿地设施通过生态方法处理并资源化利用农村生活污水，净化水体中CODCr、总氮、总磷、氨氮、SS等污染物，出水水质可达到《城镇污水处理厂污染物排放标准》中一级A标准，且部分指标接近《地表水环境质量标准》III类水要求。不仅从一定程度上改善农村生活污水对周边水环境的影响，而且速生经济林成材后具有一定的经济效益，可为人工湿地长期运行提供费用。

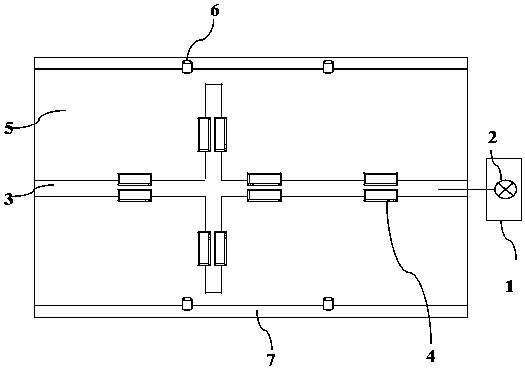

摘要附图
权利要求书
1.一种连续利用农村生活污水的生态湿地设施，其特征在于包括生活污水集水池(1)、人工湿地单元(5)和设于人工湿地单元(5)上的进水渠(3)，所述生活污水集水池内设有泵(2)，所述泵(2)的出水端通过管道与进水渠(3)连通，所述进水渠上设有若干个水闸(4)，所述人工湿地单元(5)内设有基质，且基质上种有速生经济林树种，所述人工湿地单元(5)周边设有出水渠(7)，所述人工湿地单元设有若干个出水阀(6)，且出水阀(6)与出水渠(7)相连通，所述进水渠(3)、人工湿地单元(5)和出水渠(7)的设置高度依次降低。
2.根据权利要求1所述的一种连续利用农村生活污水的生态湿地设施，其特征在于所述进水渠(3)包括主进水渠和至少一个支进水渠，且支进水渠和主进水渠连通。
3.根据权利要求1所述的一种连续利用农村生活污水的生态湿地设施，其特征在于所述人工湿地单元(5)上种植有当地草类。
4.根据权利要求1所述的一种连续利用农村生活污水的生态湿地设施，其特征在于所述速生经济林树种选用竹柳、湿地松、杨树中的一种或几种混合种植。
5.根据权利要求1所述的一种连续利用农村生活污水的生态湿地设施，其特征在于所述人工湿地单元(5)为表面流湿地。
6.根据权利要求1所述的一种连续利用农村生活污水的生态湿地设施，其特征在于所述人工湿地单元(5)中的出水阀(6)内设有砂滤。
7.根据权利要求1所述的一种连续利用农村生活污水的生态湿地设施，其特征在于所述出水渠(7)为生态沟渠。
8.根据权利要求7所述的一种连续利用农村生活污水的生态湿地设施，其特征在于所述生态沟渠内种植有水草，所述水草为芦苇、茭草、蒲草一种或几种混合种植。
说明书
一种连续利用农村生活污水的生态湿地设施
技术领域
本实用新型属于农村生活污水治理及资源化利用领域，具体涉及一种连续利用农村生活污水处理的生态湿地设施。
背景技术
随着经济社会的快速发展，农村居民生活方式及生活水平不断的提高，农村居民用水量及农村生活污水的排放量不断增加。目前，我国农村生活污水排放量每年约为80亿~90亿t，一般经简单处理或未经处理肆意排放，成为非点源的重要组成部分，尤其是分散式农村生活污水加剧了农村生态环境的恶化。农村生活污水的治理受到地域经济发展水平、居民生活习惯、地理条件等诸多因素的影响，一直是农村生态环境整治中的难点。因此，探索农村生活污水合适的处理方式对农村经济社会的可持续发展具有重要的意义。
农村生活污水具有有机物含量高，可生化性好，重金属等有毒有害物质含量低，水质水量波动大等方面的特点。基于这方面的特点，可对其进行处理与再利用。目前，我国的农村生活污水处理技术种类较多，按其原理可分为3类：生物处理技术、物化处理技术和生态处理技术。由于生物处理技术对运行管理要求较高，一般不太适应于处理农村生活污水。物化处理技术对污水中某些指标处理具有专一性，且处理效果连续性较差，一般要与其他处理技术联用。生态技术由于充分考虑了动植物微生物细菌等综合利用污水中的营养成分，在农村生活污水治理中一直备受青睐。
人工湿地是农村生活污水治理中常见的生态技术之一，它利用人工模拟自然生态系统中的物理、化学和生物的三重协同作用，实现对污水的净化与治理。通常人工湿地运行简单，成本低，且处理污水效果较好，但是人工湿地一般占地面积大，占用了农村宝贵的农业生产用地。因此，如何解决人工湿地占地面积大的问题已成为人工湿地技术处理农村生活污水推广的制约因素。本发明拟将人工湿地的净化污水与农业生产相结合，发挥双重功能，有效地解决人工湿地占用农业生产用地的问题。
发明内容
解决的技术问题：针对上述技术问题，本实用新型提供一种连续利用农村生活污水的生态湿地设施，不仅达到处理农村生活污水的目的，而且连续利用农村生活污水中的营养成分，为人工湿地植物提供生长所需的养分，人工湿地所生长的植物为速生林，具有较好的经济价值。
技术方案：一种连续利用农村生活污水的生态湿地设施，包括生活污水集水池、人工湿地单元和设于人工湿地单元上的进水渠，所述生活污水集水池内设有泵，所述泵的出水端通过管道与进水渠连通，所述进水渠上设有若干个水闸，所述人工湿地单元内设有基质，且基质上种有速生经济林树种，所述人工湿地单元周边设有出水渠，所述人工湿地单元设有若干个出水阀，且出水阀与出水渠相连通，所述进水渠、人工湿地单元和出水渠的设置高度依次降低。
所述进水渠包括主进水渠和至少一个支进水渠，且支进水渠和主进水渠连通。
所述人工湿地单元上种植有当地草类。
所述速生经济林树种选用竹柳、湿地松、杨树中的一种或几种混合种植。
所述基质包括当地土壤和天然环境矿物材料，所述天然环境矿物材料为膨润土、凹土、沸石中的一种或几种。
所述人工湿地单元为表面流湿地。
所述人工湿地单元中的出水阀内设有砂滤。
所述出水渠为生态沟渠。
所述生态沟渠内种植有水草，所述水草为芦苇、茭草、蒲草一种或几种混合种植。
有益效果：与现有技术相比，本实用提供的生态湿地设施通过生态法处理并资源化利用农村生活污水中CODCr、总氮、氨氮、总磷等污染物，出水水质可达到《城镇污水处理厂污染物排放标准》中一级A标准，且部分指标接近《地表水环境质量标准》(GB3838-2002)III类水要求，可从一定程度上改善农村生活污水对周边环境的影响。设施占地面积较一般人工湿地小，能耗低，成本低，效率高，无需施肥，同时人工湿地植物为速生经济林树种，成材周期短，见效快，一般5年内成材后具有一定的经济效益，可为人工湿地提供长期运行费用;人工湿地所生长的速生林成材后具有较大的经济价值，可以弥补占地带来的经济损失;整个过程仅农村生活污水从生活污水集水池中摄取进入设施时需要通过泵提升，设施其它动力均采用自然流;人工湿地单元可以添加农村自然景观元素，美化环境;人工湿地中速生林喜肥喜湿，生长速度极快，且对水量及水质缓冲能力强，尤其适合处理农村生活污水;设计灵活，适合分散式村落，可划分不同区域，单户或邻近几户铺设污水管网，各自收集，集中处理;人工湿地中基质主要为当地的自然土壤，并辅以一定量的当地廉价天然环境矿物材料，提高了人工湿地基质对水体中营养成分的固定;整个处理工艺流程简单，维护管理简便，农村生活污水不需要设隔油、调节等预处理措施，且处理过程中不产生污泥，对水量及污染物负荷缓冲能力强，具有连续性处理农村生活污水性能好。
