申请日2016.02.04
公开(公告)日2016.08.24
IPC分类号C02F3/30
摘要
本实用新型一种用于污泥减量化的好氧-厌氧折流反应器，包括好氧区和厌氧区;所述好氧区与厌氧区之间通过一隔板区隔;所述好氧区内设置若干个曝气装置、污泥提升泵和排放管;所述排放管的一端与所述污泥提升泵连接，远离所述污泥提升泵的一端穿过所述隔板伸入至所述厌氧区中;所述厌氧区内设置若干折流板;所述折流板可拆卸连接于所述厌氧区的内壁上。本实用新型的优点是：结构简单、无运动部件、造价低、容积利用率高、不易阻塞、污泥床膨胀程度较低而可降低反应器的总高度、投资成本和运转费用低;耐有机冲击负荷能力强，对污泥中的有毒有害物质具有良好的承受力;还能使污泥产生溶胞反应，从而达到污泥减量化目的。

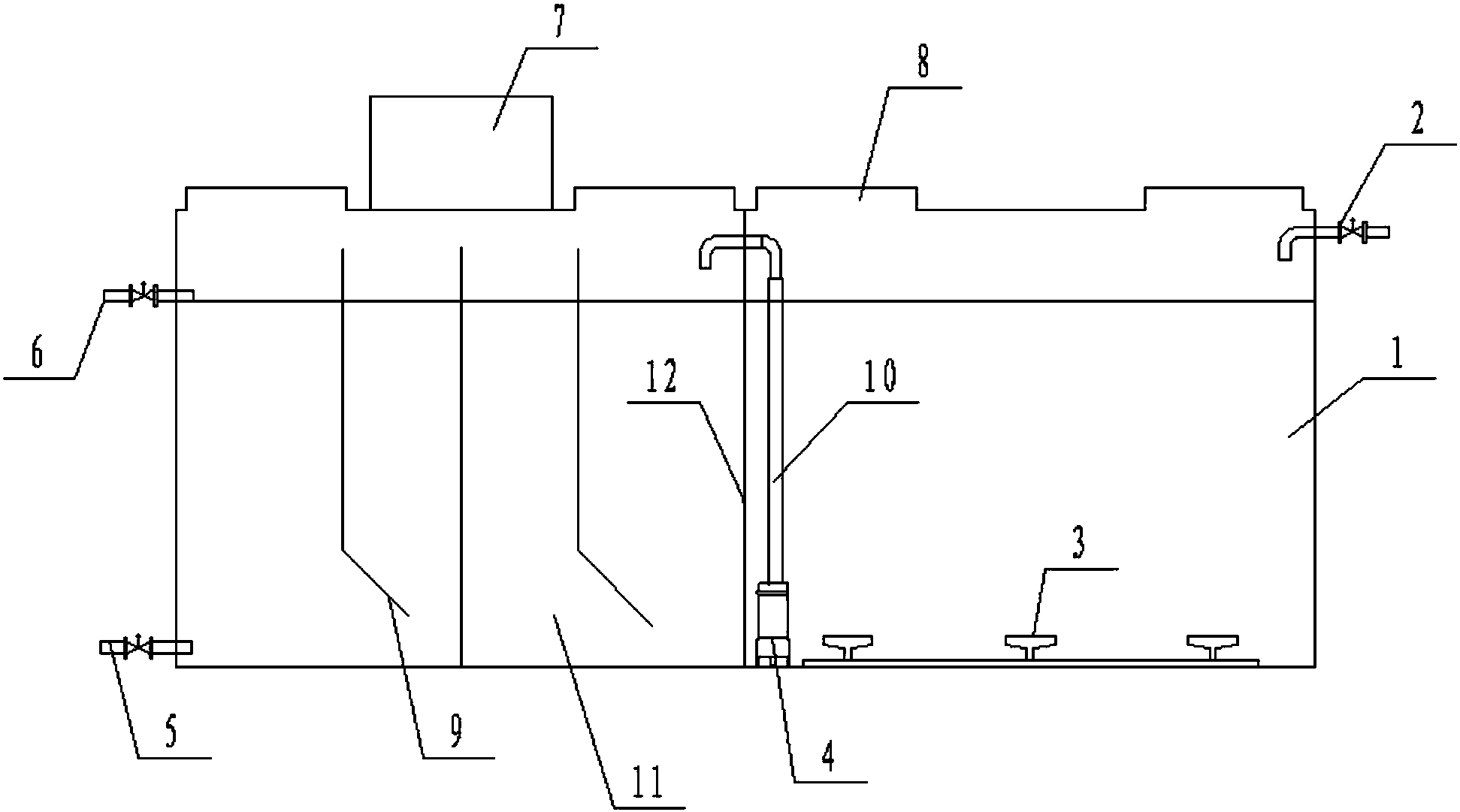

摘要附图
权利要求书
1.一种用于污泥减量化的好氧-厌氧折流反应器，其特征在于：包括好氧区(1)和厌氧区(11);所述好氧区(1)与厌氧区(11)之间通过一隔板(12)区隔;所述好氧区(1)内设置若干个曝气装置(3)、污泥提升泵(4)和排放管(10);所述排放管(10)的一端与所述污泥提升泵(4)连接，远离所述污泥提升泵(4)的一端穿过所述隔板(12)伸入至所述厌氧区(11)中;所述厌氧区(11)内设置若干折流板(9);所述折流板(9)可拆卸连接于所述厌氧区(11)的内壁上。
2.根据权利要求1所述的一种用于污泥减量化的好氧-厌氧折流反应器，其特征在于：所述好氧区(1)上开设有进泥管(2)。
3.根据权利要求1所述的一种用于污泥减量化的好氧-厌氧折流反应器，其特征在于：所述好氧区(1)上开设有若干检查孔(8)。
4.根据权利要求1所述的一种用于污泥减量化的好氧-厌氧折流反应器，其特征在于：所述厌氧区(11)上开设有污泥排出管(5)、出液管(6)和若干检查孔(8)。
5.根据权利要求1所述的一种用于污泥减量化的好氧-厌氧折流反应器，其特征在于：所述厌氧区(11)的顶部设有集气室(7)。
说明书
一种用于污泥减量化的好氧-厌氧折流反应器
技术领域
本实用新型涉及一种污泥处理的技术领域，特别涉及一种用于污泥减量化的好氧-厌氧折流反应器。
背景技术
活性污泥法是目前我国最重要、最普及污水处理方法，然而随污水处理能力和效率的提高，污泥产生量日益增大。庞大的处置费用以及对环境二次污染威胁已使污泥减量化成为环境治理亟待解决的重要课题。
污泥减量技术是通过物理、化学和生物等手段，使整个生物处理装置中污泥产生量减少的技术，主要包括围绕降低细菌合成量的代谢解耦联技术、维持代谢技术、增强微生物隐性生长的各种溶胞技术和强化微型动物捕食细菌的技术。
目前，一体化污泥减量化装置大多采用单一的厌氧处理或好氧处理工艺，为此需要购置两套或两套以上的装置，增加投资费用、运行费用、占地面积，最终达不到处理效果。通过使用厌氧与好氧组合工艺，可使污泥减量化效果达最佳，同时有效减少投资和运行成本。采用一体化处理装置对污泥进行减量化处理，既能达到处理效果，又能减少占地及处理中的二次环境污染等问题。
实用新型内容
本实用新型要解决的技术问题是提供一种能有效分解污泥的用于污泥减量化的好氧-厌氧折流反应器。
为了解决上述技术问题，本实用新型的技术方案为一种用于污泥减量化的好氧-厌氧折流反应器，包括好氧区和厌氧区;所述好氧区与厌氧区之间通过一隔板区隔;所述好氧区内设置若干个曝气装置、污泥提升泵和排放管;所述排放管的一端与所述污泥提升泵连接，远离所述污泥提升泵的一端穿过所述隔板伸入至所述厌氧区中;所述厌氧区内设置若干折流板;所述折流板可拆卸连接于所述厌氧区的内壁上。
进一步地，所述好氧区上开设有进泥管。
进一步地，所述好氧区上开设有若干检查孔。
进一步地，所述厌氧区上开设有污泥排出管、出液管和若干检查孔。
进一步地，所述厌氧区的顶部设有集气室。
采用上述技术方案，在好氧区布置曝气设备，厌氧区布置竖向折流板，在起到混合搅拌作用的同时，也增加了污泥与微生物的接触时间，提高处理效率。本反应器的结构简单、无运动部件、造价低、容积利用率高、不易阻塞、污泥床膨胀程度较低而可降低反应器的总高度、投资成本和运转费用低;耐有机冲击负荷能力强，对污泥中的有毒有害物质具有良好的承受力;还能使污泥产生溶胞反应，从而达到污泥减量化目的。
