申请日2016.02.04
公开(公告)日2016.08.17
IPC分类号C02F1/52; B01F7/16
摘要
一种污水处理用的混凝装置，包括罐体，所述罐体的上部设有混合装置，所述混合装置包括混合桶，所述混合桶内设有第一转轴，第一转轴的顶端与位于罐体上方的第一电机相连接，所述第一转轴上均匀设有若干第一搅拌杆，所述混合桶的侧壁上均匀开设有若干第一通孔;所述第一转轴的上部对称设有两根水平杆，所述水平杆的另一端设有竖直杆，所述竖直杆上设有若干第二搅拌杆;所述混合桶的底部与第二转轴固定连接，第二转轴的底端与位于罐体下方的第二电机相连接。本实用新型的有益效果是在混合桶内将污水与絮凝剂进行有效的混合，减少了工序;第二搅拌杆和螺旋叶片对污水进行絮凝搅拌，有效提高了污水的絮凝效果。

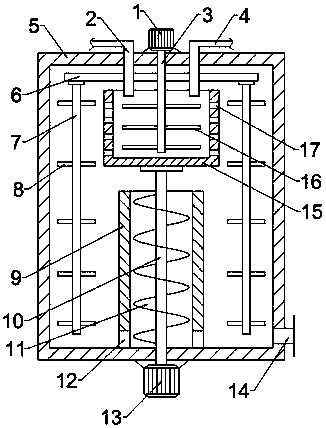

摘要附图
权利要求书
1. 一种污水处理用的混凝装置，包括罐体，其特征在于，所述罐体的上部设有混合装置，所述混合装置包括混合桶，所述混合桶内设有第一转轴，第一转轴的顶端与位于罐体上方的第一电机相连接，所述第一转轴上均匀设有若干第一搅拌杆，所述混合桶的侧壁上均匀开设有若干第一通孔;所述第一转轴的上部对称设有两根水平杆，所述水平杆的另一端设有竖直杆，所述竖直杆上设有若干第二搅拌杆;所述混合桶的底部与第二转轴固定连接，第二转轴的底端与位于罐体下方的第二电机相连接，所述第二转轴上设有螺旋叶片，所述螺旋叶片的外部套设有套筒，所述套筒的底部设有若干第二通孔。
2.根据权利要求1所述的一种污水处理用的混凝装置，其特征在于，所述混合桶的顶端开口，开口的上方设有进液管和加药管。
3.根据权利要求1所述的一种污水处理用的混凝装置，其特征在于，所述套筒底端与罐体底部固定连接。
4.根据权利要求1或3所述的一种污水处理用的混凝装置，其特征在于，所述罐体底部设有出液口。
说明书
一种污水处理用的混凝装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种污水处理用的混凝装置。
背景技术
混凝现象是指微粒凝结现象。凝聚和絮凝总称为混凝。凝聚是指在水中加入某些溶解盐类，使水中细小悬浮物或胶体微粒互相吸附结合成较大颗粒，从水中沉淀下来的过程。混凝主要是水中的悬浮物形成较大颗粒的絮体，以便在后续的处理工艺中将其去除，混凝效果的好坏决定悬浮物的去除效果。混凝中的凝聚和絮凝过程，以往常常将两个不同的概念混淆，最近已趋于明确区分开来。凝聚，是指胶体失去或降低稳定性，从而能在布朗运动作用下生成细小聚集体的过程，它是以胶体表面的物理、化学状况发生变化为主的过程。絮凝，是指由凝聚生成的细小聚集体或溶液中的粗粒子在架桥物质存在和水流紊动下，生成粗大的絮凝体的过程，是一种以物理的集合为主的过程。
通常的搅拌混合设备仅为简单的一套搅拌装置，只具有药液与废水混合功能，而没有考虑到在混合与絮凝条件下需要两种不同的水力条件。为了满足混凝的水力条件，需要设置两个搅拌罐，导致占地面积变大，设备的投入变多，提高了污水的处理成本。
实用新型内容
本实用新型的目的在于提供一种涂料搅拌装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理用的混凝装置，包括罐体，所述罐体的上部设有混合装置，所述混合装置包括混合桶，所述混合桶内设有第一转轴，第一转轴的顶端与位于罐体上方的第一电机相连接，所述第一转轴上均匀设有若干第一搅拌杆，所述混合桶的侧壁上均匀开设有若干第一通孔;所述第一转轴的上部对称设有两根水平杆，所述水平杆的另一端设有竖直杆，所述竖直杆上设有若干第二搅拌杆;所述混合桶的底部与第二转轴固定连接，第二转轴的底端与位于罐体下方的第二电机相连接，所述第二转轴上设有螺旋叶片，所述螺旋叶片的外部套设有套筒，所述套筒的底部设有若干第二通孔。
作为本实用新型进一步的方案：所述混合桶的顶端开口，开口的上方设有进液管和加药管。
作为本实用新型再进一步的方案：所述套筒底端与罐体底部固定连接。
作为本实用新型再进一步的方案：所述罐体底部设有出液口。
本实用新型的有益效果是在混合桶内将污水与絮凝剂进行有效的混合，减少了工序;第二搅拌杆和螺旋叶片对污水进行絮凝搅拌，有效提高了污水的絮凝效果，提高了污水的处理效果。
