申请日2016.02.04
公开(公告)日2016.09.28
IPC分类号C02F3/00; C02F103/30
摘要
本实用新型公开了一种分段式自检测型印染污水处理装置，包括反应池，所述反应池内部由两个相同的隔板分为第一腔室、第二腔室和第三腔室，其中第一腔室为沉淀区，第二腔室为生化反应区，第三腔室为净化区;生化反应区内通过金属固定支架结构将生化反应区的内部空间分隔成若干个面积相同的净化单元，每个净化单元内设置一可上下抽拉的滑动支架，在每个滑动支架内均固定有生物填料包，在属固定支架结构与每个滑动支架配合的底面上安装有压力传感器，生化反应区内的多个压力传感器通过线路与设置在反应池外端的控制器连接，控制器还连接有报警器，每个压力传感器对应设置一个报警器。本实用新型提高了污水的处理效率。

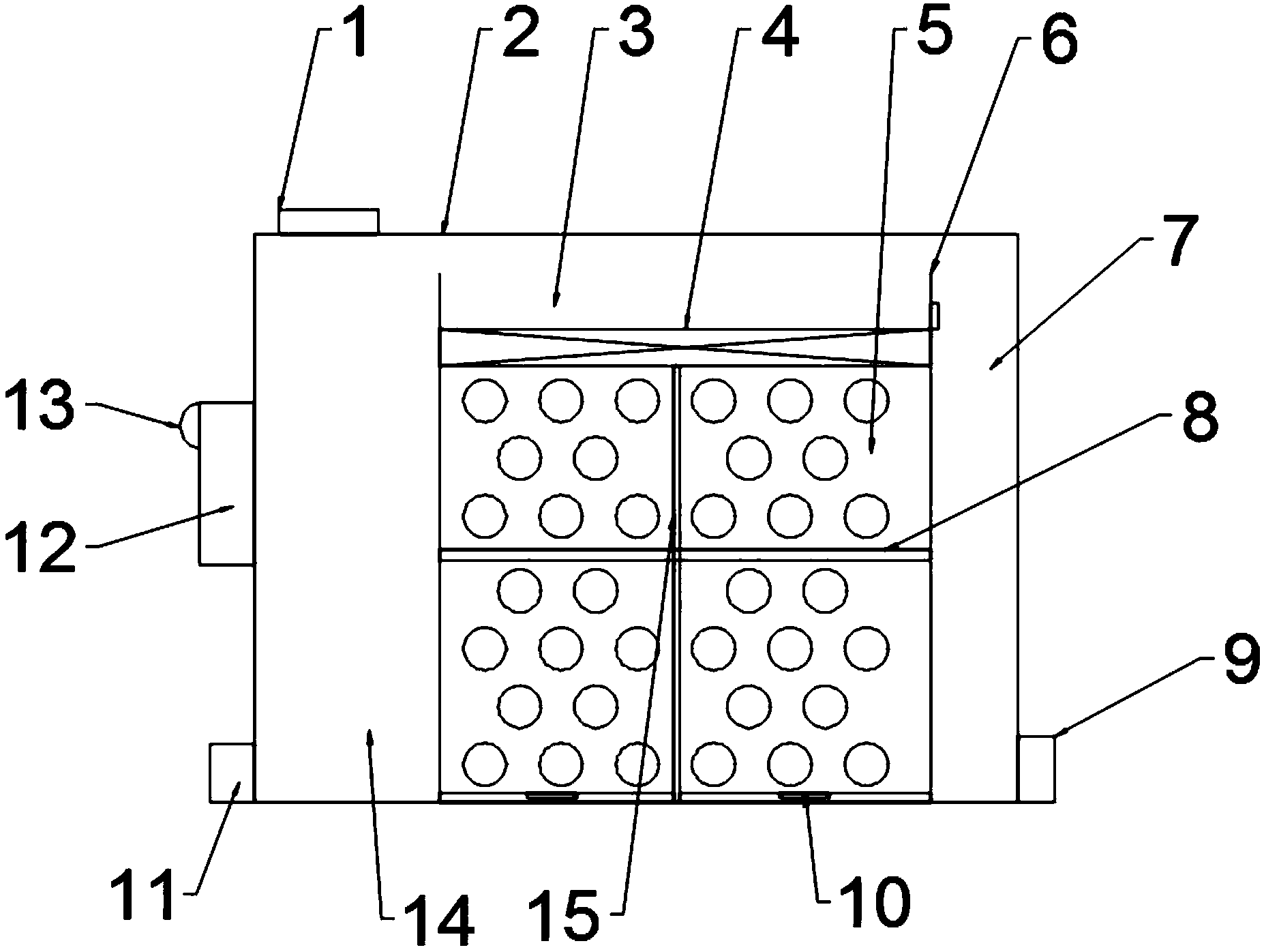

摘要附图
权利要求书
1.一种分段式自检测型印染污水处理装置，其特征在于，包括反应池，所述反应池内部由两个相同的隔板分为第一腔室、第二腔室和第三腔室，其中第一腔室为沉淀区，第二腔室为生化反应区，第三腔室为净化区;生化反应区内通过金属固定支架结构将生化反应区的内部空间分隔成若干个面积相同的净化单元，每个净化单元内设置一可上下抽拉的滑动支架，滑动支架与金属固定支架结构相互配合，每个净化单元内的滑动支架相互独立设置，在每个滑动支架内均固定有生物填料包，在固定支架结构与每个滑动支架配合的底面上安装有压力传感器，生化反应区内的多个压力传感器通过线路与设置在反应池外端的控制器连接，控制器还连接有报警器，每个压力传感器对应设置一个报警器。
2.根据权利要求1所述的一种分段式自检测型印染污水处理装置，其特征在于，所述沉淀区内设有入水口及排渣口。
3.根据权利要求1所述的一种分段式自检测型印染污水处理装置，其特征在于，所述的报警器为蜂鸣器和闪烁灯。
4.根据权利要求1所述的一种分段式自检测型印染污水处理装置，其特征在于，生化反应区靠近净化区的隔板上开有通道。
5.根据权利要求1所述的一种分段式自检测型印染污水处理装置，其特征在于，所述生化反应区顶部设有栅格板，栅格板与金属固定支架结构铰接配合。
说明书
一种分段式自检测型印染污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种分段式自检测型印染污水处理装置。
背景技术
印染废水中的COD含量(化学需氧量)在生化反应中难以除去，而大部分企业为了采用的增加絮凝和生化反应时间的方法虽降低了污水中的COD含量，但存在工程占地面积大、流程长、工程费用高等缺点，效率极低。
为此，中国专利CN205011557U公开了一种生物膜反应器，包括反应器，所述反应器内部由两个相同的隔板分为3个腔室，第一腔室为沉淀区，第二腔室为生化反应区，第三腔室为净化区，所述沉淀区内设有入水口及排渣口;生化反应区内设有微生物填料，且靠近净化区的隔板上开有通道，生化反应区内的水体由通道进入净化区;净化区底部设有出水口，该实用新型通过生化反应区内的深度反应，使污水能够达到一个高标准cod值，同时，由于通道的开设有效防止了水体的回流，不会造成二次处理浪费资源;但是在实际应用过程中，该实用新型存在填料检测、更换和装填十分不便的缺陷，亟待改进。
实用新型内容
本实用新型的目的在于提供一种分段式自检测型印染污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种分段式自检测型印染污水处理装置，包括反应池，所述反应池内部由两个相同的隔板分为第一腔室、第二腔室和第三腔室，其中第一腔室为沉淀区，第二腔室为生化反应区，第三腔室为净化区;生化反应区内通过金属固定支架结构将生化反应区的内部空间分隔成若干个面积相同的净化单元，每个净化单元内设置一可上下抽拉的滑动支架，滑动支架与金属固定支架结构相互配合，每个净化单元内的滑动支架相互独立设置，在每个滑动支架内均固定有生物填料包，在属固定支架结构与每个滑动支架配合的底面上安装有压力传感器，生化反应区内的多个压力传感器通过线路与设置在反应池外端的控制器连接，控制器还连接有报警器，每个压力传感器对应设置一个报警器。
作为本实用新型更进一步的技术方案，所述沉淀区内设有入水口及排渣口。
作为本实用新型更进一步的技术方案，所述的报警器为蜂鸣器和闪烁灯。
作为本实用新型更进一步的技术方案，生化反应区靠近净化区的隔板上开有通道。
作为本实用新型更进一步的技术方案，所述生化反应区顶部设有栅格板，栅格板与金属固定支架结构铰接配合。
与现有技术相比，本实用新型在工作过程中本实用新型通过生化反应区内的深度反应，使污水能够达到一个高标准，通过设置单元模块化的净化单元使得，污水处理的有效工作部件更换十分方便快捷，而设置在每个净化单元底部的压力传感器可以监测每个净化单元的纳污程度，当检测到超出限定阈值时，控制器即通过报警器示警，通知相关人员对指定的净化单元进行维护，提高污水的处理效率。
