申请日2016.02.04
公开(公告)日2016.08.31
IPC分类号B01D21/02; B01D21/28; B01D21/24
摘要
本实用新型公开了一种锯泥污水泥浆分离装置，包括安装于污水池上部且上端大而下端小的泥沙沉降斗，所述泥沙沉降斗的上部设有污水进口和污水出口，所述泥沙沉降斗通过所述污水出口与所述污水池相连通，所述泥沙沉降斗上安装有振动沉降装置，所述泥沙沉降斗与所述污水池之间设有减振装置;所述泥沙沉降斗的底部设有输送沉降泥沙的螺旋输送装置。本实用新型结构设计合理，不但设备投资费用和运转费用低，并且污水和泥沙分离快速彻底，污水处理效果好。

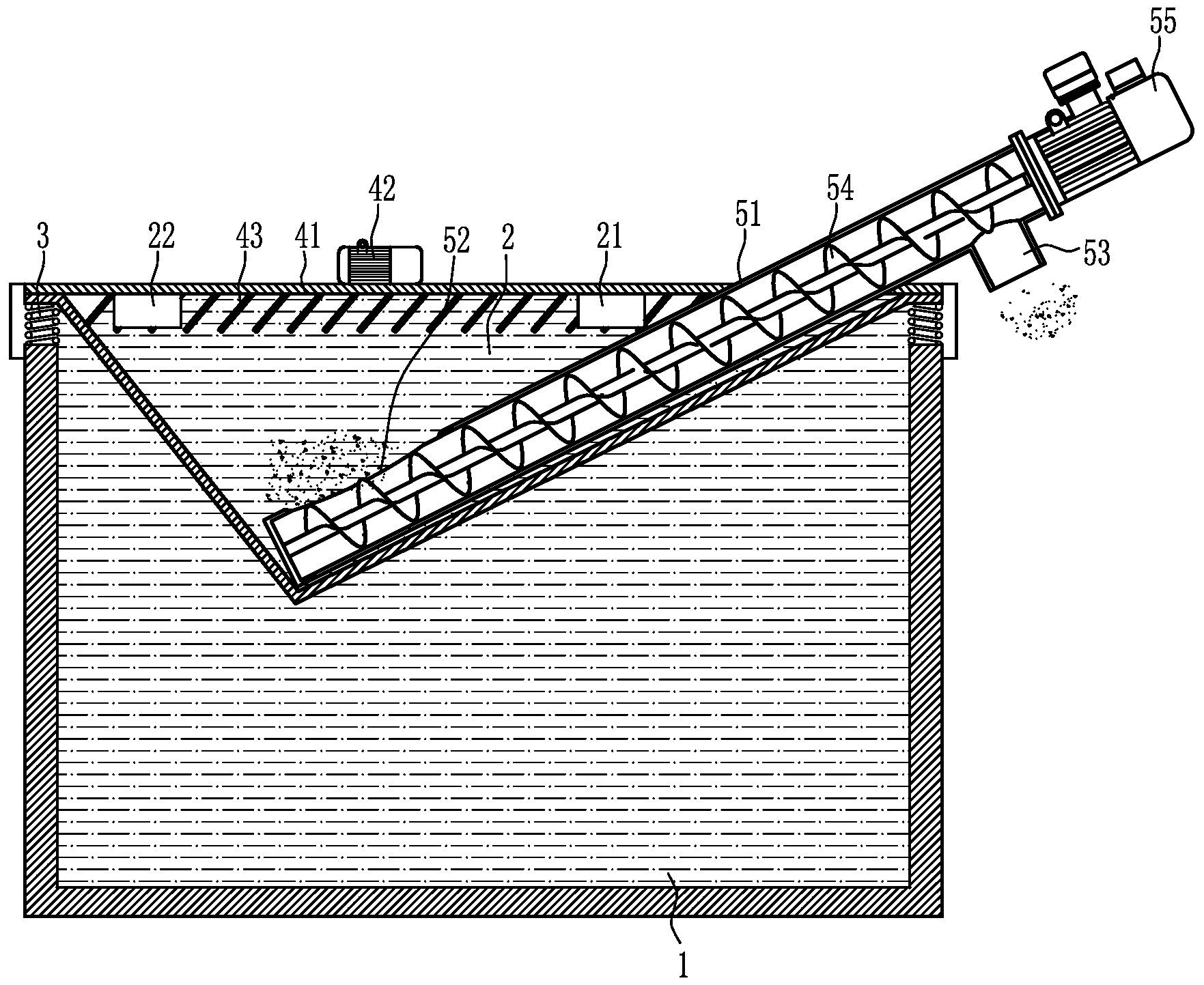

摘要附图
权利要求书
1.锯泥污水泥浆分离装置，其特征在于：包括安装于污水池上部且上端大而下端小的泥沙沉降斗，所述泥沙沉降斗的上部设有污水进口和污水出口，所述泥沙沉降斗通过所述污水出口与所述污水池相连通，所述泥沙沉降斗上安装有振动沉降装置，所述泥沙沉降斗与所述污水池之间设有减振装置;所述泥沙沉降斗的底部设有输送沉降泥沙的螺旋输送装置。
2.如权利要求1所述的锯泥污水泥浆分离装置，其特征在于：所述振动沉降装置包括横向安装于所述泥沙沉降斗上部的支撑板，所述支撑板的上部固定安装有振动电机，所述支撑板的底部间隔设置有阻隔板。
3.如权利要求2所述的锯泥污水泥浆分离装置，其特征在于：所述阻隔板沿所述支撑板的底部表面均匀排列且呈倾斜设置。
4.如权利要求1所述的锯泥污水泥浆分离装置，其特征在于：所述螺旋输送装置包括倾斜设置的输送壳体，所述输送壳体的一端伸入所述泥沙沉降斗内且设有沉降泥沙进口，所述输送壳体的另一端伸出所述泥沙沉降斗且设有泥沙输送出口;所述输送壳体内转动设有输送绞龙，所述输送绞龙连接有驱动电机。
5.如权利要求1至4任一项所述的锯泥污水泥浆分离装置，其特征在于：所述减振装置为减振弹簧。
说明书
锯泥污水泥浆分离装置
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种锯泥污水泥浆分离装置。
背景技术
目前石材工业园的锯泥污水处理是全国十大难题，近年来，大理石锯锯泥污水处理一直是各生产企业和政府环保关注的焦点问题，市场上也逐渐出现了成套的锯泥污水综合处理设备。由于锯泥池的沙泥就像沼泽地一样，只要人一踏进去就会有生命的危险。而现有的锯泥污水处理设备耗资较大，并且运转费用较高，有些企业并没有这种污水处理设备，而是通过多种办法对锯泥污水进行沉淀，废水和锯泥沙无法进行回收利用，对环境污染较大;而处理出来的沙子，是河道中最好的净化水资源。这些年来许多的河道都没有了沙子，给环境造成了很大的危害。河沙全部被淘走了。只剩下一些淤泥和石头严整的破坏了我们的环境，而石材工业园每年能生产出几百万方沙子和几百万吨还原铁粉，能为整个工业园一年创造几个亿的利润。如果用这些沙子来治理河道，我们的地下水就会很快清澈起来。
如何降低设备的投资费用和运行费用，并且同时提高锯泥废水的处理效果，是石材污水处理领域的一大难题。
实用新型内容
本实用新型所要解决的技术问题是提供一种结构设计简单合理，设备投资费用和运转费用低，利于降低生产成本，并且污水和泥沙分离快速彻底的锯泥污水泥浆分离装置。
为解决上述技术问题，本实用新型的技术方案是：锯泥污水泥浆分离装置，包括安装于污水池上部且上端大而下端小的泥沙沉降斗，所述泥沙沉降斗的上部设有污水进口和污水出口，所述泥沙沉降斗通过所述污水出口与所述污水池相连通，所述泥沙沉降斗上安装有振动沉降装置，所述泥沙沉降斗与所述污水池之间设有减振装置;所述泥沙沉降斗的底部设有输送沉降泥沙的螺旋输送装置。
作为优选的技术方案，所述振动沉降装置包括横向安装于所述泥沙沉降斗上部的支撑板，所述支撑板的上部固定安装有振动电机，所述支撑板的底部间隔设置有阻隔板。
作为优选的技术方案，所述阻隔板沿所述支撑板的底部表面均匀排列且呈倾斜设置。
作为优选的技术方案，所述螺旋输送装置包括倾斜设置的输送壳体，所述输送壳体的一端伸入所述泥沙沉降斗内且设有沉降泥沙进口，所述输送壳体的另一端伸出所述泥沙沉降斗且设有泥沙输送出口;所述输送壳体内转动设有输送绞龙，所述输送绞龙连接有驱动电机。
作为优选的技术方案，所述减振装置为减振弹簧。
由于采用了上述技术方案，本实用新型具有以下有益效果：
(1)设备结构简单，安装维护方便，设备耗能低，运转费用和投资费用小;无需专人看管，运行稳定。
(2)污水、泥沙处理效果好、效率高。污水中泥沙颗粒物在阻隔板的作用下快速下沉，同时振动电机工作震动整个泥沙沉降斗，促使沉降的泥沙下降到最底部的输送壳体内，输送绞龙在控制器作用下间隔工作，将沉降的泥沙输送到指定位置进行回收利用，污水可以回大锯加工处循环使用。
