申请日2016.02.04
公开(公告)日2016.08.31
IPC分类号C02F9/04
摘要
本实用新型提供了一种处理效果好、资源消耗低的一种重金属废水处理装置。该重金属废水处理装置包括依次由管路连接的第一pH调节池、絮凝沉淀池、固液分离池、第二pH调节池、吸附池和过滤池，所述第一pH调节池与进液管道相连，所述过滤池与出水管道相连，该装置的连接管道上还有泵和阀。所述吸附池由第一吸附池和第二吸附池并联而成，两吸附池两侧相互连通，并且它们的进液侧均与第二pH调节池连通，出液侧均与过滤池连通。

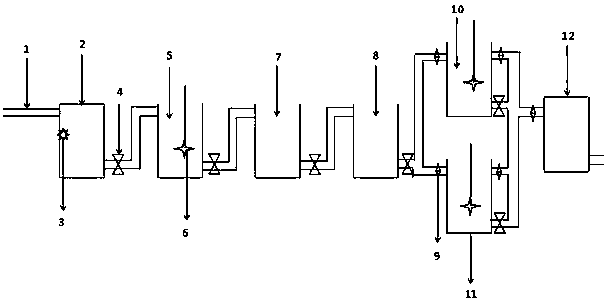

摘要附图
权利要求书
1.一种重金属废水处理装置，其特征是：包括依次由管路连接的第一pH调节池、絮凝沉淀池、固液分离池、第二pH调节池、吸附池和过滤池，所述第一pH调节池与进液管道相连，所述过滤池与出液管道相连，该装置的连接管道上还有泵和阀;
第一pH调节池出液口与絮凝沉淀池上部的进液口连接，并在连接管道上设有泵;絮凝沉淀池底部出液口与固液分离池上部的进水口连接，并在连接管道上设有泵;固液分离池下部的出液口与第二pH调节池上部的进液口相连，并在连接管道上设有泵;
所述吸附池由第一吸附池和第二吸附池并联而成，两吸附池两侧相互连通，并且它们的进液侧均与第二pH调节池连通，出液侧均与过滤池连通。
2.根据权利要求1所述重金属废水处理装置，其特征是：所述第一pH调节池上装有pH计和酸碱自动加液器，第一pH调节池进液侧管道中还设有流量计。
3.根据权利要求2所述重金属废水处理装置，其特征是：所述絮凝沉淀池配有搅拌装置，并设置有絮凝剂储存槽。
4.根据权利要求3所述重金属废水处理装置，其特征是：所述固液分离装置下部通过管道和第二pH调节池上部相连，固液分离装置还配有排污口。
说明书
重金属废水的处理装置
技术领域：
本实用新型属水污染控制领域，特别涉及一种重金属废水的处理装置。
背景技术：
世界各地水体均存在或多或少的重金属污染的情况，而我国水体重金属污染问题很突出，江河湖库底质的污染率高达80%。现有的废水处理装置存在占地面积大，资源消耗高，工艺复杂，操作不方便以及出水效果不理想等缺点。这些缺点导致了很多重金属废水不仅不能通过处理装置处理后重新利用，而且还不能达标排放，造成了对水体的污染。
发明内容：
本实用新型提供了一种处理效果好、资源消耗低的一种重金属废水处理装置。
本实用新型的具体技术方案如下：
一种重金属废水处理装置，包括依次由管路连接的第一pH调节池、絮凝沉淀池、固液分离池、第二pH调节池、吸附池和过滤池，所述第一pH调节池与进液管道相连，所述过滤池与出液管道相连，该装置的连接管道上还有泵和阀。
本实用新型的进一步设计在于：
所述吸附池由第一吸附池和第二吸附池并联而成，两吸附池两侧相互连通，并且它们的进液侧均与第二pH调节池连通，出液侧均与过滤池连通。
所述第一pH调节池上装有pH计和酸碱自动加液器，第一pH调节池进液侧管道中还设有流量计。
所述絮凝沉淀池配有搅拌装置，并设置有絮凝剂储存槽，槽内装有PAM(聚丙烯酰胺)絮凝剂。
所述固液分离装置下部通过管道和第二pH调节池上部相连，固液分离装置还配有排污口。
本实用新型相比现有技术具有如下有益效果：
1、本实用新型是一种重金属废水的处理装置，其结构相对简单，节约了成本，适用于多种类型企业及有关单位的重金属废水处理。
2、前后均有pH调节池，确保沉淀和吸附对pH的不同需要，两个吸附池设计提高了吸附剂的利用效率，并且确保处理出水达标排放。
