申请日2015.04.30
公开(公告)日2015.09.02
IPC分类号C02F1/04
摘要
本实用新型公开了一种废水蒸发处理系统，包括废水原液暂存装置，废水原液暂存装置与一级换热装置连接，一级换热装置与二级换热装置连接，二级换热装置与蒸发装置连接，与气液分离装置连接，气液分离装置的上部与蒸汽压缩机连接，气液分离装置的下部与浓缩液储罐连接，蒸汽压缩机与压缩机疏水装置连接。该系统使能量得到分级利用，这样既节省了蒸汽又省去了冷却水系统，提高了能量的利用率，减小废水排量，高浓度浓缩液经后续提纯可产生经济效益，达到了安全、环保、循环再利用的节能降耗及减排的目的。
权利要求书

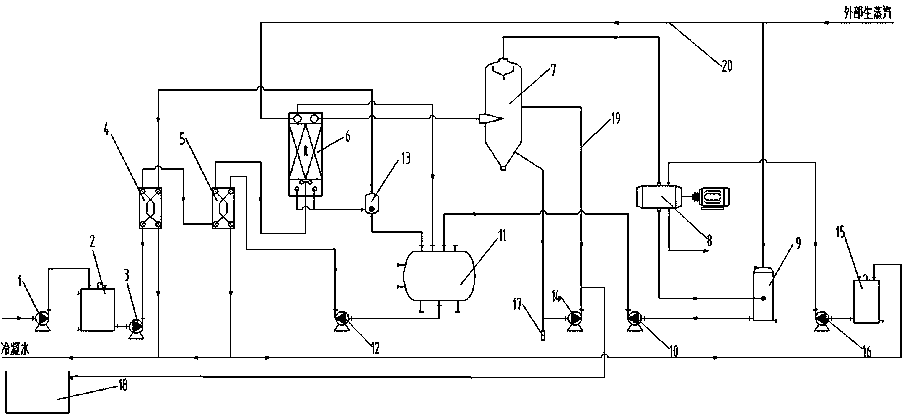

1.一种废水蒸发处理系统，包括废水原液暂存装置(2)，其特征在于：废水原液暂存装置(2)与一级换热装置(4)连接，一级换热装置(4)与二级换热装置(5)连接，二级换热装置(5)与蒸发装置(6)连接，蒸发装置(6)与气液分离装置(7)连接，气液分离装置(7)的上部与蒸汽压缩机(8)连接，气液分离装置(7)的下部与浓缩液储罐(18)连接，蒸汽压缩机(8)与压缩机疏水装置(9)连接。
2.根据权利要求1所述的废水蒸发处理系统，其特征在于：所述蒸发装置(6)与汽水分离装置(13)连接，汽水分离装置(13)分别与热水存储装置(11)、一级换热装置(4)连接。
3.根据权利要求2所述的废水蒸发处理系统，其特征在于：所述热水存储装置(11)分别与与二级换热装置(5)、压缩机疏水装置(9)和蒸发装置(6)连接，热水存储装置(11)与二级换热装置(5)相连接的管道上设有第三泵(12)，热水存储装置(11)与压缩机疏水装置(9)相连接的管路上设有第五泵(10)。
4.根据权利要求1所述的废水蒸发处理系统，其特征在于：所述废水蒸发处理系统还包括冷却水储存装置(15)，冷却水储存装置(15)分别与一级换热装置(4)、二级换热装置(5)、蒸汽压缩机(8)连接，冷却水储存装置(15)与蒸汽压缩机(8)相连接的管路上设有第六泵(16)。
5.根据权利要求1所述的废水蒸发处理系统，其特征在于：所述压缩机疏水装置(9)与外部生蒸汽管道(20)连接，外部生蒸汽管道(20)与蒸发装置(6)连接。
6.根据权利要求1所述的废水蒸发处理系统，其特征在于：所述气液分离装置(7)与浓缩液储罐(18)相连接的管道上设有浓度检测装置(17)，浓度检测装置(17)与浓缩液储罐(18)之间设有第四泵(14)。
7.根据权利要求6所述的废水蒸发处理系统，其特征在于：所述第四泵(14)与缩液储罐(18)相连接的管路上设有回流管(19)，回流管(19)与气液分离装置(7)连接。
8.根据权利要求1所述的废水蒸发处理系统，其特征在于：所述废水原液暂存装置(2)与一级换热装置(4)相连接的管道上设有第二泵(3)。
说明书
一种废水蒸发处理系统
技术领域
本实用新型属于化工生产废水处理技术领域，具体涉及一种废水蒸发处理系统。
背景技术
目前，在化工生产中产生大量的低浓度废水，使用传统的污水站集中处理方法造成处理工艺复杂，污水处理系统运行不稳定，能耗高，效率低。
发明内容
针对现有技术中存在的问题，本实用新型提供一种废水蒸发处理系统，使低浓度废水溶液经处理后实现废水循环利用，达到了安全、环保、循环再利用的节能降耗及减排的目的。
为解决上述技术问题，本实用新型提供以下技术方案：
一种废水蒸发处理系统，包括废水原液暂存装置，废水原液暂存装置与一级换热装置连接，一级换热装置与二级换热装置连接，二级换热装置与蒸发装置连接，蒸发装置与气液分离装置连接，气液分离装置的上部与蒸汽压缩机连接，气液分离装置的下部与浓缩液储罐连接，蒸汽压缩机与压缩机疏水装置连接。
所述蒸发装置与汽水分离装置连接，汽水分离装置分别与热水存储装置、一级换热装置连接。
所述热水存储装置分别与与二级换热装置、压缩机疏水装置和蒸发装置连接，热水存储装置与二级换热装置相连接的管道上设有第三泵，热水存储装置与压缩机疏水装置相连接的管路上设有第五泵。
所述废水蒸发处理系统还包括冷却水储存装置，冷却水储存装置分别与二级换热装置、蒸汽压缩机连接，冷却水储存装置与蒸汽压缩机相连接的管路设有第六泵。
所述压缩机疏水装置与外部生蒸汽管道连接，外部生蒸汽管道与二级换热装置连接。
所述气液分离装置与浓缩液储罐相连接的管道上设有浓度检测装置，浓度检测装置与浓缩液储罐之间设有第四泵。
所述第四泵与缩液储罐相连接的管路上设有回流管，回流管与气液分离装置连接。
所述废水原液暂存装置与一级换热装置相连接的管道上设有第二泵。
本实用新型的有益效果：该系统使能量得到分级利用，这样既节省了蒸汽又省去了冷却水系统，提高了能量的利用率。本装置运行过程中除了开机阶段需要开启外部蒸汽预热，预热结束后在运行阶段不需要任何外部蒸汽及冷却水，充分利用压缩机做工将机械能转化为内能，因此，该装置在运行过程中没有废水废气产生。经过实际应用使废水能循环利用，减小废水排量，高浓度浓缩液经后续提纯可产生经济效益。达到了安全、环保、循环再利用的节能降耗及减排的目的。
