申请日2014.09.04
公开(公告)日2014.12.17
IPC分类号C02F9/14
摘要
本实用新型公开了一种AO-MBR一体化污水处理装置，属于污水处理装置领域，包括进水管、格栅池、调节池、厌氧池、好氧池和MBR池，厌氧池和好氧池为一体化，二者之间通过挡板隔开，挡板上设有控制器，好氧池底部设有第一曝气管路，第一曝气管路与第一鼓风机相连，好氧池与MBR池连接，MBR池与消毒池相连，消毒池的另一端连接出水管，所述MBR池与厌氧池之间设有回流泵，MBR池内设有若干MBR膜组件，MBR膜组件之间设有第二曝气管路，第二曝气管路与第二鼓风机相连，MBR池底部设有污泥沉淀池，MBR池与污泥沉淀池之间通过滤网隔开，污泥沉淀池与抽泥泵相连。本实用新型AO-MBR一体化污水处理装置，结构紧凑，占地面积小，运行费用低，稳定可靠，具有很高的推广使用价值。
权利要求书

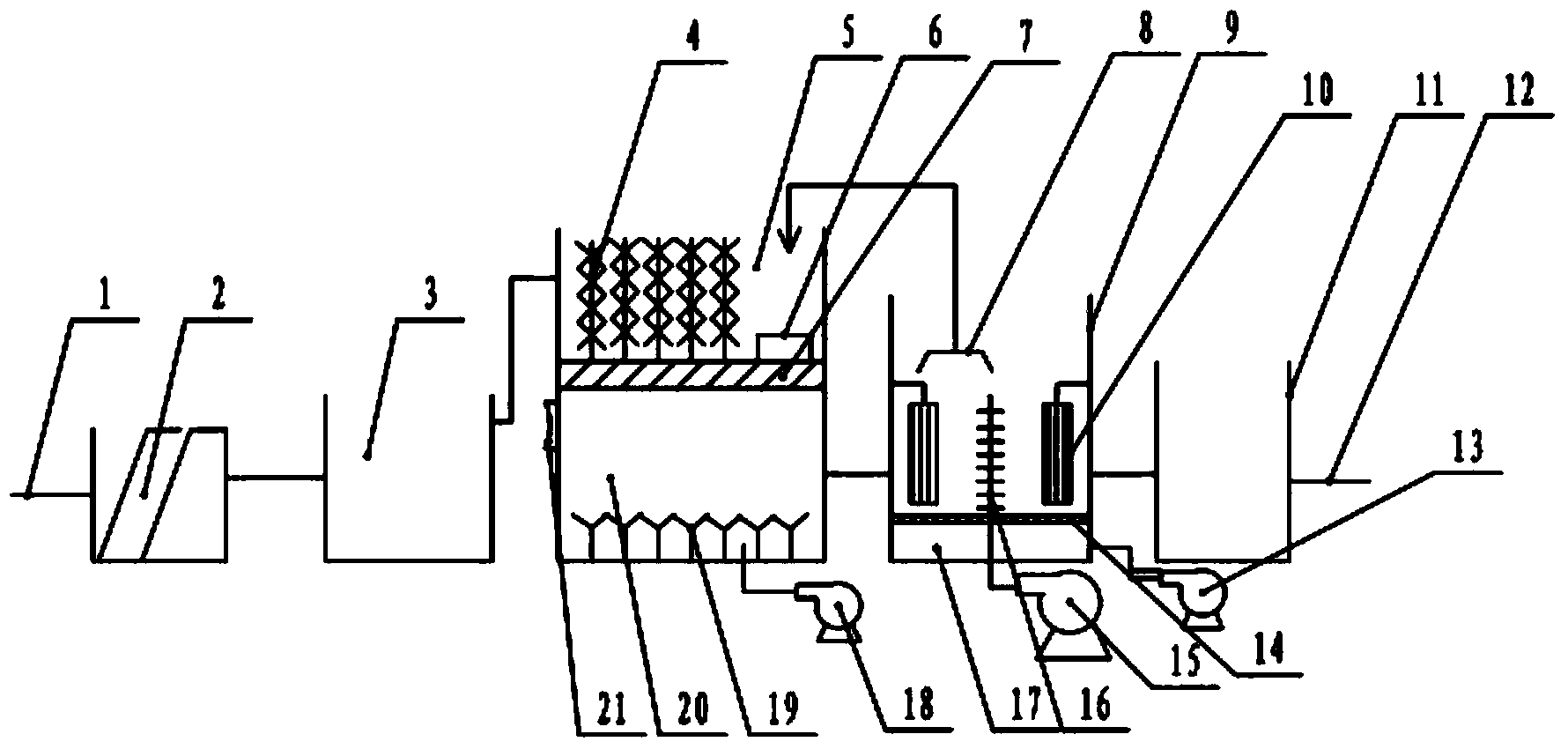

1.一种AO-MBR一体化污水处理装置，包括进水管(1)、格栅池(2)、调节池(3)、厌氧池(5)、好氧池(20)和MBR池(9)，其特征在于，厌氧池(5)和好氧池(20)为一体化，二者之间通过挡板(7)隔开，挡板(7)上设有控制器(6，好氧池(20底部设有第一曝气管路(19)，第一曝气管路(19)与第一鼓风机(18)相连，好氧池(20)与MBR池(9)连接，MBR池(9)与消毒池(11)相连，消毒池(11)的另一端连接出水管(12)，所述MBR池(9)与厌氧池(5)之间设有回流泵(8)，MBR池(9)内设有若干MBR膜组件(10)，MBR膜组件(10)之间设有第二曝气管路(16)，第二曝气管路(16)与第二鼓风机(15)相连，MBR池(9)底部设有污泥沉淀池(17)，MBR池(9)与污泥沉淀池(17)之间通过滤网(14)隔开，污泥沉淀池(17)与抽泥泵(13)相连。
2.根据权利要求1所述的AO-MBR一体化污水处理装置，其特征在于，厌氧池(5)内设有组合填料(4)。
3.根据权利要求1所述的AO-MBR一体化污水处理装置，其特征在于，好氧池(20)上设有观察窗(21)。
说明书
AO-MBR一体化污水处理装置
技术领域
本实用新型属于污水处理装置领域，具体涉及一种AO-MBR一体化污水处理装置。
背景技术
水资源作为人类生存和生活不可或缺的原料和物质日益紧缺，对废水的深度处理、重复 利用迫在眉睫。大中型污水处理厂投资大、占地面积大、工艺复杂、操作繁琐，不易向分散 用户进行推广，因而迫切需要研发投资省、占地少、工艺简单、操作简便的一体化污水处理 反应器。
实用新型内容
本实用新型的目的是提供一种结构简单、占地面积小且易于操作的AO-MBR一体化污水 处理装置。
本实用新型AO-MBR一体化污水处理装置，包括进水管、格栅池、调节池、厌氧池、好 氧池和MBR池，厌氧池和好氧池为一体化，二者之间通过挡板隔开，挡板上设有控制器， 好氧池底部设有第一曝气管路，第一曝气管路与第一鼓风机相连，好氧池与MBR池连接， MBR池与消毒池相连，消毒池的另一端连接出水管，所述MBR池与厌氧池之间设有回流泵， MBR池内设有若干MBR膜组件，MBR膜组件之间设有第二曝气管路，第二曝气管路与第 二鼓风机相连，MBR池底部设有污泥沉淀池，MBR池与污泥沉淀池之间通过滤网隔开，污 泥沉淀池与抽泥泵相连。
厌氧池内设有弹性立体填料，为微生物提供附着点，提高了生物处理的效率，同时也提 高了抗冲击能力。
好氧池上设有观察窗。
与现有技术相比，本实用新型的优点在于：本实用新型AO-MBR一体化污水处理装置， 结构紧凑，占地面积小，运行费用低，稳定可靠;在MBR膜组件之间设置曝气管路，曝气 过程中形成错流，降低了膜表面大分子物质的沉积，避免了浓差极化，大大提高了固液分离 效率，同时也缓解了膜污染的问题。
