申请日2014.10.28
公开(公告)日2016.08.24
IPC分类号C02F9/06
摘要
本发明公开了一种电解耦合类芬顿水处理设备，其特征在于：包括通过管道依次相连的一级处理罐、第二S行排列的折流管、二级处理罐;所述的一级处理罐下部设有进水口，上部设有出水口，顶部设有至少一个恒压阀;所述的一级处理罐内设有铁碳微电解填料层，所述的铁碳微电解填料层上部设有三相分离器，下部设有曝气装置;所述的第二S行排列的折流管呈纵向排列，且第二S行排列的折流管前的管道上设有双氧水添加口;所述的二级处理罐下部设有进水口，上部设有出水口，顶部设有至少一个恒压阀;二级处理罐内填充有空心多面球。本发明所述的电解耦合类芬顿水处理设备具有能够防止填料的板结、反应效率高、污水处理效果好等优点。
权利要求书
1.一种电解耦合类芬顿水处理设备，其特征在于：包括通过管道依次相连的一级处理罐、第二S行排列的折流管、二级处理罐;所述的一级处理罐下部设有进水口，上部设有出水口，顶部设有至少一个恒压阀;所述的一级处理罐内设有铁碳微电解填料层，所述的铁碳微电解填料层上部设有三相分离器，下部设有曝气装置;所述的第二S行排列的折流管呈纵向排列，且第二S行排列的折流管前的管道上设有双氧水添加口;所述的二级处理罐下部设有进水口，上部设有出水口，顶部设有至少一个恒压阀;二级处理罐内填充有空心多面球。
2.根据权利要求1所述的一种电解耦合类芬顿水处理设备，其特征在于：还包括第一S行排列的折流管，所述的第一S行排列的折流管设于一级处理罐前，所述的第一S行排列的折流管呈横向排列。
3.根据权利要求1所述的一种电解耦合类芬顿水处理设备，其特征在于：所述的铁碳微电解填料层中填充有铁屑、铁碳复合颗粒和负载金属混合物活性炭颗粒。
4.根据权利要求1或2所述的一种电解耦合类芬顿水处理设备，其特征在于：所述的空心多面球的材质为PVC或PE。
5.根据权利要求1或2所述的一种电解耦合类芬顿水处理设备，其特征在于：所述的曝气装置采用曝气盘曝气或管式微孔曝气。
6.根据权利要求1或2所述的一种电解耦合类芬顿水处理设备，其特征在于：所述的曝气装置鼓入的是臭氧或空气。
说明书
一种电解耦合类芬顿水处理设备
技术领域
本发明涉及水处理领域，特别涉及一种电解耦合类芬顿水处理设备。
背景技术
铁碳微电解是利用铁屑和碳颗粒的水处理技术，将铁屑和碳颗粒浸没在酸性废水中时，由于铁和碳之间的电极电位差，废水中会形成无数个微原电池。这些细微电池是以电位低的铁成为阳极，电位高的碳做阴极，在含有酸性电解质的废水中发生电化学反应。产生的了初生态的Fe2+和原子H，它们具有高化学活性，能改变废水中许多有机物的结构和特性，使有机物发生断链、开环等作用。
但是铁碳微电解存在填料板结的问题，填料的板结除了导致铁床内部废水流态恶化致使处理效果降低外，还会使填料更换的难度大大增加;还有“返色”的问题，一些染料废水经铁床脱色后，在较短时间内出现颜色逐渐加深的现象。
发明内容
针对上述问题，本发明的目的在于提供一种能够促进铁碳微电解的反应，同时防止填料的板结，且反应效率高，污水处理效果好的电解耦合类芬顿水处理设备。

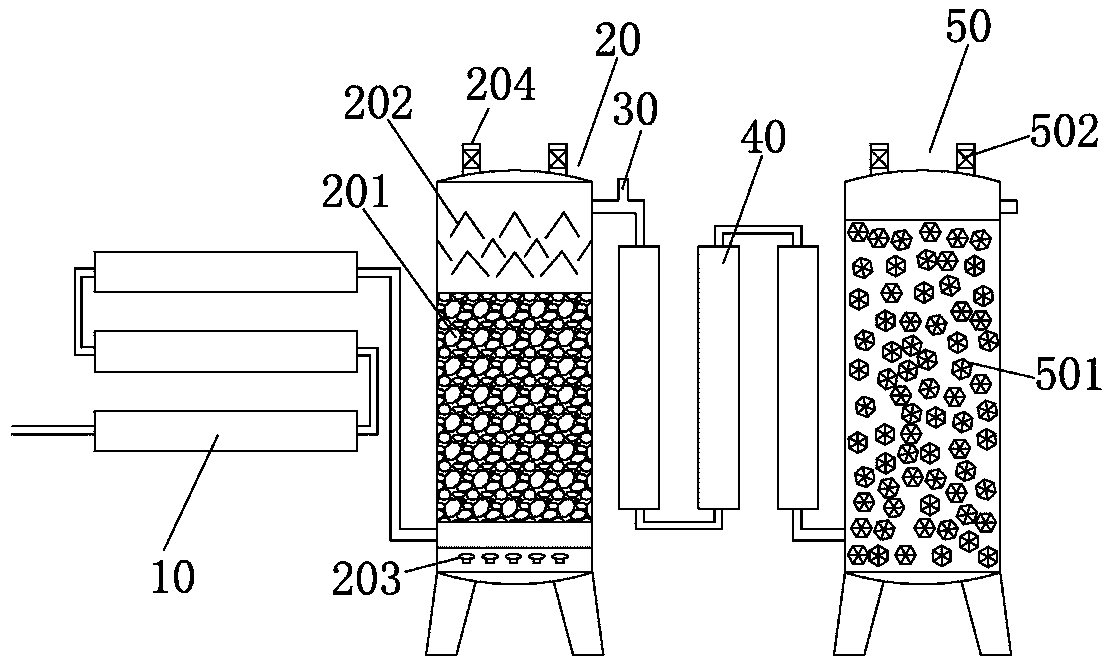

为达到上述目的，本发明所提出的技术方案为：一种电解耦合类芬顿水处理设备，其特征在于：包括通过管道依次相连的一级处理罐、第二S行排列的折流管、二级处理罐;所述的一级处理罐下部设有进水口，上部设有出水口，顶部设有至少一个恒压阀;所述的一级处理罐内设有铁碳微电解填料层，所述的铁碳微电解填料层上部设有三相分离器，下部设有曝气装置;所述的第二S行排列的折流管呈纵向排列，且第二S行排列的折流管前的管道上设有双氧水添加口;所述的二级处理罐下部设有进水口，上部设有出水口，顶部设有至少一个恒压阀;二级处理罐内填充有空心多面球。
优选的，还包括第一S行排列的折流管，所述的第一S行排列的折流管设于一级处理罐前，所述的第一S行排列的折流管呈横向排列，使得进入的废水呈S形流动，增加混合时间，使得废水更均质，起到调节混匀作用。
优选的，所述的铁碳微电解填料层中填充有铁屑、铁碳复合颗粒和负载金属混合物活性炭颗粒。
优选的，所述的空心多面球的材质为PVC或PE。
优选的，所述的曝气装置采用曝气盘曝气或管式微孔曝气。
优选的，所述的曝气装置鼓入的是臭氧或空气。
采用上述技术方案，本发明所述的电解耦合类芬顿水处理设备，具有的有益效果为：
1)一级处理罐内，在固体颗粒填充材料的上方设置三相分离器，有利于废水、固体颗粒物质、气体的分离，使得三种不同状态的反应物各行其道，提高反应效率;
2)在一级处理罐体底部设置曝气装置，鼓入臭氧或空气，促进铁碳微电解的反应，同时防止填料的板结;
3)采用第一S形排列的折流管，使得进入的废水呈S形流动，增加混合时间，使得废水更均质，起到调节池的作用;第二S形排列的折流管，使得进入的废水以及反应药剂呈S形流动，增加混合时间，使得废水与药剂的混合效果更好;
4)在第二S形排列的折流管的进口处加入双氧水，从而使得出水中的铁离子和双氧水构成芬顿反应;在二级处理罐内进行芬顿反应，Fenton试剂有极强的氧化能力，空心多面球增加反应的接触面积，提高反应效率，可以进一步氧化处理废水，从而得到良好的出水。
