申请日2014.10.22
公开(公告)日2015.04.22
IPC分类号C02F9/04
摘要
本实用新型公开了一种焦化污水处理回收利用装置，包括污水沉降池、过滤器、超临界反应器和气液分离器，污水沉降池的进液口连接输送泵，污水沉降池通过高压计量泵连接过滤器，过滤器通过预加热器连接超临界反应器，超临界反应器通过缓冲罐和预加热器连接气液分离器，气液分离器上连接有气体收集罐和液体收集罐，预加热器还通过气体增压泵连接氧气储罐。本实用新型装置能快速降解焦化污水，能提高污水的处理效率以及利用率，污水处理后产物可以循环利用而不再排放，不仅解决排放污染问题，而且提供了新的能源以及原料，因此减小了水资源的浪费，实现了节能减排的目的，降低了企业的生产成本。
权利要求书
1.一种焦化污水处理回收利用装置，包括污水沉降池(1)、过滤器(3)、超临界反 应器(5)和气液分离器(8)，其特征在于，所述污水沉降池(1)的进液口连接输送泵 (12)，污水沉降池(1)出液口通过高压计量泵(2)连接过滤器(3)，过滤器(3)通 过预加热器(4)连接超临界反应器(5)，超临界反应器(5)通过缓冲罐(6)和预加热 器(4)连接气液分离器(8)，气液分离器(8)的气体出口连接有气体收集罐(7)，气 液分离器(8)液体出口连接有液体收集罐(9)，所述预加热器(4)的进口还通过气体 增压泵(10)连接氧气储罐(11)。
2.根据权利要求1所述的焦化污水处理回收利用装置，其特征在于，所述污水沉降池 (1)设有两个，污水沉降池(1)出液口设有单独的高压计量泵(2)。
说明书
一种焦化污水处理回收利用装置
技术领域
本实用新型涉及化工污水处理技术领域，具体是一种焦化污水处理回收利用装置。
背景技术
目前，石油焦化的污水处理中，焦化污水具有成分复杂、浓度高、色度深和毒性大等 特点，除了油类、胺类、酸类，还含有多种难降解的大分子苯环物质、铁屑以及大颗粒杂 质等杂质，这些物质的共同特点是毒性大、成份复杂、化学耗氧量高、可生化性差，如果 这些物质不加治理地向环境排放，势必严重地污染环境和威胁人类的身体健康。
而且在焦化污水处理的同时必须建设新的污水处理系统，或者建立事故水池进行储 存，再逐步少量地进入现有的生化污水处理系统进行处理。因此容易造成生化污水处理系 统的局部瘫痪，从而导致排水不能达标，这种方式对污水系统要求非常苛刻，没有对污水 进行回收利用，因而造成了水资源的严重浪费;而且在现有的一些污水处理装置中，污水 中的大颗粒杂质以及铁屑杂质如果不能除去，对污水的回收利用装置造成一定的损伤，甚 至会损坏设备，也大幅提高了企业的生产成本。
实用新型内容
本实用新型的目的在于提供一种处理效果好且节能减排的焦化污水处理回收利用装 置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

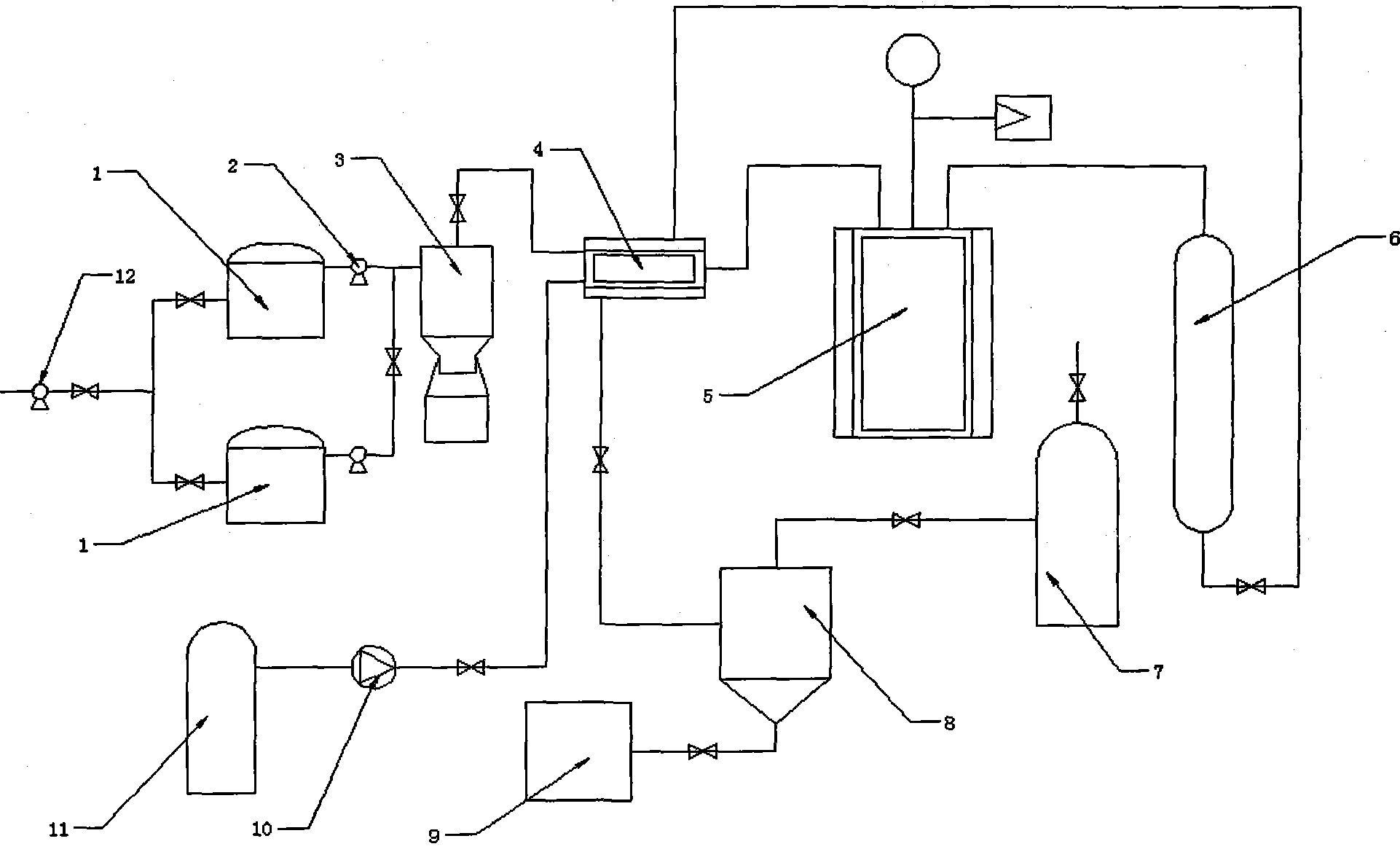

一种焦化污水处理回收利用装置，包括污水沉降池、过滤器、超临界反应器和气液分 离器，所述污水沉降池的进液口连接输送泵，污水沉降池出液口通过高压计量泵连接过滤 器，过滤器通过预加热器连接超临界反应器，超临界反应器通过缓冲罐和预加热器连接气 液分离器，气液分离器的气体出口连接有气体收集罐，气液分离器液体出口连接有液体收 集罐，所述预加热器的进口还通过气体增压泵连接氧气储罐。
作为本实用新型进一步的方案：所述污水沉降池设有两个，污水沉降池出液口设有单 独的高压计量泵。
与现有技术相比，本实用新型的有益效果是：本实用新型装置设置的过滤器能除去污 水中的大颗粒杂质以及铁屑等杂质，减小了对后续处理设备的损伤，能快速降解焦化污水， 能提高污水的处理效率以及利用率，使得污水无需再进入既存的污水处理系统，污水处理 后产物可以循环利用而不再排放，不仅解决排放污染问题，而且提供了新的能源以及原料， 因此减小了水资源的浪费，实现了节能减排的目的，降低了企业的生产成本。
