申请日2014.11.04
公开(公告)日2015.03.11
IPC分类号C02F9/02
摘要
本实用新型属于环保设备领域，尤其涉及一种涂料生产废水处理设备，其特征在于：所述一级过滤网安装于所述一级过滤网滑道上并且其靠近进水口设置，所述二级过滤网安装于二级过滤网滑道上并且其靠近出水口设置，所述旋转刮板位于平刮板的下端并且旋转刮板的一端与平刮板的中轴相连，所述第一喷水装置安装于所述罐体的内部并且其位于所述进水口、一级过滤网之间，所述第一进水管与所述第一喷水装置相连，所述第一活性炭滤袋放置于所述进水口、一级过滤网之间，所述第二喷水装置安装于所述出水口、二级过滤网之间，所述第二进水管位于与所述第二喷水装置相连，所述第二活性炭滤袋放置于所述出水口、二级过滤网之间。
权利要求书

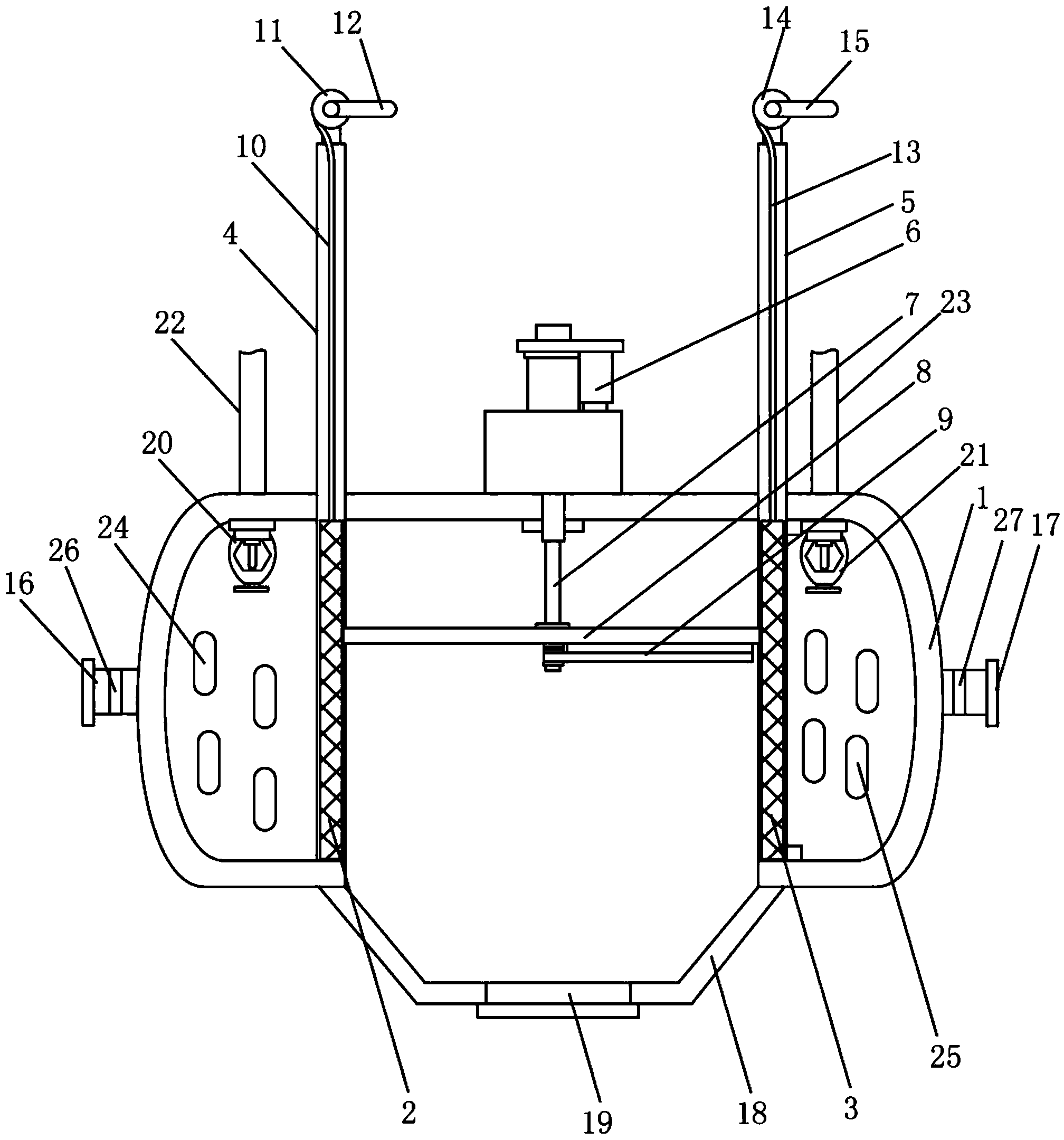

1.一种涂料生产废水处理设备，其特征在于：包括罐体、一级过滤网、二级过滤网、一级过滤网滑道、二级过滤网滑道、伸缩杆电机、伸缩杆、平刮板、旋转刮板、一级过滤网拉绳、一级过滤网拉绳转轴、一级旋转把手、二级过滤网拉绳、二级过滤网拉绳转轴、二级旋转把手、第一喷水装置、第二喷水装置、第一进水管、第二进水管、第一活性炭滤袋、第二活性炭滤袋、进水口滤网、出水口滤网，所述罐体的一端安装有进水口，所述罐体的另一端安装有出水口，所述罐体的底部设置有梯形槽，所述梯形槽的底部安装有梯形槽盖，所述一级过滤网滑道的下端安装于所述罐体的内部，所述一级过滤网滑道的上端穿出所述罐体设置于所述罐体的上方，所述一级过滤网安装于所述一级过滤网滑道上并且其靠近所述进水口设置，所述二级过滤网滑道的下端安装于所述罐体的内部，所述二级过滤网滑道的上端穿出所述罐体设置于所述罐体的上方，所述二级过滤网安装于所述二级过滤网滑道上并且其靠近所述出水口设置，所述二级过滤网、一级过滤网分列于所述梯形槽的两侧，所述一级过滤网拉绳转轴安装于所述一级过滤网滑道的上方，所述一级过滤网拉绳的一端与所述一级过滤网相连并且其另一端缠绕于所述一级过滤网拉绳转轴上，所述一级旋转把手与所述一级过滤网拉绳转轴的中轴相连，所述二级过滤网拉绳转轴安装于所述二级过滤网滑道的上方，所述二级过滤网拉绳的一端与所述二级过滤网相连并且其另一端缠绕于所述二级过滤网拉绳转轴上，所述二级旋转把手与所述二级过滤网拉绳转轴的中轴相连，所述伸缩杆的上端安装于所述罐体的上部并且其下端穿设于所述罐体内，所述伸缩杆电机位于所述罐体的外部并且其与所述伸缩杆相连，所述平刮板位于所述罐体的内部并且其与所述伸缩杆的下端相连，所述平刮板位于所述一级过滤网、二级过滤网之间，所述旋转刮板位于所述平刮板的下端并且旋转刮板的一端与所述平刮板的中轴相连，所述第一喷水装置安装于所述罐体的内部并且其位于所述进水口、一级过滤网之间，所述第一进水管位于所述罐体的外部并且其与所述第一喷水装置相连，所述第一活性炭滤袋放置于所述罐体的内部并且其位于所述进水口、一级过滤网之间，所述进水口滤网安装于所述进水口上，所述第二喷水装置安装于所述罐体的内部并且其位于所述出水口、二级过滤网之间，所述第二进水管位于所述罐体的外部并且其与所述第二喷水装置相连，所述第二活性炭滤袋放置于所述罐体的内部并且其位于所述出水口、二级过滤网之间，所述出水口滤网安装于所述出水口上。
2.根据权利要求1的一种涂料生产废水处理设备，其特征在于：所述二级过滤网的网眼直径小于所述一级过滤网的网眼直径。
3.根据权利要求1的一种涂料生产废水处理设备，其特征在于：所述旋转刮板的长度为平刮板长度的一半。
说明书
一种涂料生产废水处理设备
技术领域
本实用新型属于环保设备领域，尤其涉及一种涂料生产废水处理设备。
背景技术
随着水污染情况的不断加剧，使得污水处理和再生行业受到空前的关注。涂料生产厂在生产过程中会产生大量的废水，废水处理能够避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。涂料生产废水再处理有几个技术难点需要克服：堵塞、腐蚀、换热效率。目前，涂料生产废水处理设备在克服堵塞的过程中，废水中含有的浮色不易去除，需要利用额外的设备处理浮色，加重企业的经济负担。
发明内容
本实用新型针对上述技术问题，提供了一种在克服堵塞的过程中去除浮色的涂料生产废水处理设备。
为了解决上述技术问题，本实用新型提供了一种涂料生产废水处理设备，其特征在于：包括罐体、一级过滤网、二级过滤网、一级过滤网滑道、二级过滤网滑道、伸缩杆电机、伸缩杆、平刮板、旋转刮板、一级过滤网拉绳、一级过滤网拉绳转轴、一级旋转把手、二级过滤网拉绳、二级过滤网拉绳转轴、二级旋转把手、第一喷水装置、第二喷水装置、第一进水管、第二进水管、第一活性炭滤袋、第二活性炭滤袋、进水口滤网、出水口滤网，所述罐体的一端安装有进水口，所述罐体的另一端安装有出水口，所述罐体的底部设置有梯形槽，所述梯形槽的底部安装有梯形槽盖，所述一级过滤网滑道的下端安装于所述罐体的内部，所述一级过滤网滑道的上端穿出所述罐体设置于所述罐体的上方，所述一级过滤网安装于所述一级过滤网滑道上并且其靠近所述进水口设置，所述二级过滤网滑道的下端安装于所述罐体的内部，所述二级过滤网滑道的上端穿出所述罐体设置于所述罐体的上方，所述二级过滤网安装于所述二级过滤网滑道上并且其靠近所述出水口设置，所述二级过滤网、一级过滤网分列于所述梯形槽的两侧，所述一级过滤网拉绳转轴安装于所述一级过滤网滑道的上方，所述一级过滤网拉绳的一端与所述一级过滤网相连并且其另一端缠绕于所述一级过滤网拉绳转轴上，所述一级旋转把手与所述一级过滤网拉绳转轴的中轴相连，所述二级过滤网拉绳转轴安装于所述二级过滤网滑道的上方，所述二级过滤网拉绳的一端与所述二级过滤网相连并且其另一端缠绕于所述二级过滤网拉绳转轴上，所述二级旋转把手与所述二级过滤网拉绳转轴的中轴相连，所述伸缩杆的上端安装于所述罐体的上部并且其下端穿设于所述罐体内，所述伸缩杆电机位于所述罐体的外部并且其与所述伸缩杆相连，所述平刮板位于所述罐体的内部并且其与所述伸缩杆的下端相连，所述平刮板位于所述一级过滤网、二级过滤网之间，所述旋转刮板位于所述平刮板的下端并且旋转刮板的一端与所述平刮板的中轴相连，所述第一喷水装置安装于所述罐体的内部并且其位于所述进水口、一级过滤网之间，所述第一进水管位于所述罐体的外部并且其与所述第一喷水装置相连，所述第一活性炭滤袋放置于所述罐体的内部并且其位于所述进水口、一级过滤网之间，所述进水口滤网安装于所述进水口上，所述第二喷水装置安装于所述罐体的内部并且其位于所述出水口、二级过滤网之间，所述第二进水管位于所述罐体的外部并且其与所述第二喷水装置相连，所述第二活性炭滤袋放置于所述罐体的内部并且其位于所述出水口、二级过滤网之间，所述出水口滤网安装于所述出水口上。
所述二级过滤网的网眼直径小于所述一级过滤网的网眼直径。
所述旋转刮板的长度为平刮板长度的一半。
本实用新型的有益效果为：
1、通过第一活性炭滤袋、第二活性炭滤袋吸附废水中含有的浮色，不需要利用额外的设备处理浮色，减轻企业的经济负担;
2、通过第一喷水装置、第二喷水装置清洗罐体，减少浮色附着于罐体上;
3、进水口滤网、出水口滤网起到拦截第一活性炭滤袋、第二活性炭滤袋的作用，第一活性炭滤袋、第二活性炭滤袋不易从进水口、出水口排出;
4、梯形槽用于承载污物，当梯形槽内污物较多时，打开梯形槽盖进行清理，清理方便;
5、一级过滤网、二级过滤网用于拦截悬浮污物，减轻污物阻塞现象，结构比较简单、生产成本比较低;
6、通过旋转一级旋转把手带动一级过滤网拉绳转轴转动，一级过滤网拉绳缠绕于一级过滤网拉绳转轴上，一级过滤网拉绳为一级过滤网提供上升牵引力，通过旋转二级旋转把手带动二级过滤网拉绳转轴转动，二级过滤网拉绳缠绕于二级过滤网拉绳转轴上，二级过滤网拉绳为二级过滤网提供上升牵引力，一级过滤网、二级过滤网的分别沿一级过滤网滑道、二级过滤网滑道上下移动，移入、移出罐体非常方便;
7、通过伸缩杆电机调控伸缩杆进行伸缩，伸缩杆带动平刮板上下移动，平刮板在下移动过程中将一级过滤网、二级过滤网拦截的污物刮入梯形槽中，一级过滤网、二级过滤网不易阻塞;
8、旋转刮板在旋转过程中将平刮板底部附着的污物刮除，保持平刮板洁净;
9、二级过滤网的网眼直径小于一级过滤网的网眼直径，污物拦截效果好;
10、旋转刮板的长度为平刮板长度的一半，降低生产成本。
