申请日2014.11.04
公开(公告)日2015.03.04
IPC分类号C02F1/28; C02F1/00
摘要
本实用新型涉及一种水电站水处理罐，包括支腿、罐体，所述罐体的上端设有进水管，所述进水管的下端与过滤管相连接，所述过滤管的上端设有杂质过滤器，所述过滤管上设有若干个活性炭过滤球，所述过滤管的出水管位于过滤层上，所述过滤层的下端两侧设有导流罩，所述导流罩一个与凉水箱相通，另一个与热水箱相通。本实用新型结构简单，而且通过设置杂质过滤器、多个活性炭过滤球以及过滤层，这样进过多级过滤，确保过滤的效果;通过设置凉水箱与热水箱，这样可以根据水站工人的需要进行选择，满足人们日常需求。
权利要求书

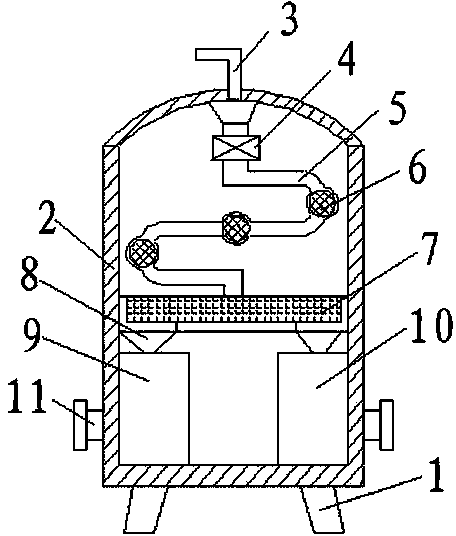

1.一种水电站水处理罐，包括支腿(1)、罐体(2)，所述罐体(2)的上端设有进水管(3)，其特征在于：所述进水管(3)的下端与过滤管(5)相连接，所述过滤管(5)的上端设有杂质过滤器(4)，所述过滤管(5)上设有若干个活性炭过滤球(6)，所述过滤管(5)的出水管位于过滤层(7)上，所述过滤层(7)的下端两侧设有导流罩(8)，所述导流罩(8)一个与凉水箱(9)相通，另一个与热水箱(10)相通。
2.根据权利要求1所述的一种水电站水处理罐，其特征在于：所述凉水箱(9)与热水箱(10)的外侧且位于罐体(2)侧壁上均设有出水管(11)。
3.根据权利要求1所述的一种水电站水处理罐，其特征在于：所述活性炭过滤球(6)的个数至少为2个。
4.根据权利要求1所述的一种水电站水处理罐，其特征在于：所述过滤层(7)为石英砂。
说明书
一种水电站水处理罐
技术领域
本实用新型涉及水处理技术领域，尤其涉及一种水电站水处理罐。
背景技术
水电站是将水能转换为电能的综合工程设施。一般包括由挡水、泄水建筑物形成的水库和水电站引水系统、发电厂房、机电设备等。水库的高水位水经引水系统流入厂房推动水轮发电机组发出电能，再经升压变压器、开关站和输电线路输入电网。
水电站，水电站是将水能转换为电能的综合工程设施，又称水电厂。它包括为利用水能生产电能而兴建的一系列水电站建筑物及装设的各种水电站设备。利用这些建筑物集中天然水流的落差形成水头，汇集、调节天然水流的流量，并将它输向水轮机，经水轮机与发电机的联合运转，将集中的水能转换为电能，再经变压器、开关站和输电线路等将电能输入电网。有些水电站除发电所需的建筑物外，还常有为防洪、灌溉、航运、过木、过鱼等综合利用目的服务的其他建筑物，这些建筑物的综合体称水电站枢纽或水利枢纽。
活性炭过滤装置是一种较常用的水处理设备，作为水处理脱盐系统前处理能够吸附前级过滤中无法去除的余氯，可有效保证后级设备使用寿命，提高出水水质，防止污染，特别是防止后级反渗透膜，离子交换树脂等的游离态余氧中毒污染。同时还吸附从前级泄漏过来的小分子有机物等污染性物质，对水中异味、胶体及色素、重金属离子等有较明显的吸附去除作用，还具有降低COD 的作用。为了能够产出干净卫生合乎保准的水质，水电站也需要用到活性炭过滤装置，然而现有的大多数活性炭过滤装置的结构较为复杂，且过滤效果较差。因此，为解决上述问题，特提供一种新的技术方案。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种水电站水处理罐。
本实用新型是通过以下技术方案实现：
一种水电站水处理罐，包括支腿、罐体，所述罐体的上端设有进水管，所述进水管的下端与过滤管相连接，所述过滤管的上端设有杂质过滤器，所述过滤管上设有若干个活性炭过滤球，所述过滤管的出水管位于过滤层上，所述过滤层的下端两侧设有导流罩，所述导流罩一个与凉水箱相通，另一个与热水箱相通。
作为优选，所述凉水箱与热水箱的外侧且位于罐体侧壁上均设有出水管。
作为优选，所述活性炭过滤球的个数至少为2个。
作为优选，所述过滤层为石英砂。
与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单，而且通过设置杂质过滤器、多个活性炭过滤球以及过滤层，这样进过多级过滤，确保过滤的效果;通过设置凉水箱与热水箱，这样可以根据水站工人的需要进行选择，满足人们日常需求。
