申请日2014.10.21
公开(公告)日2015.01.07
IPC分类号C02F3/28; C02F9/14
摘要

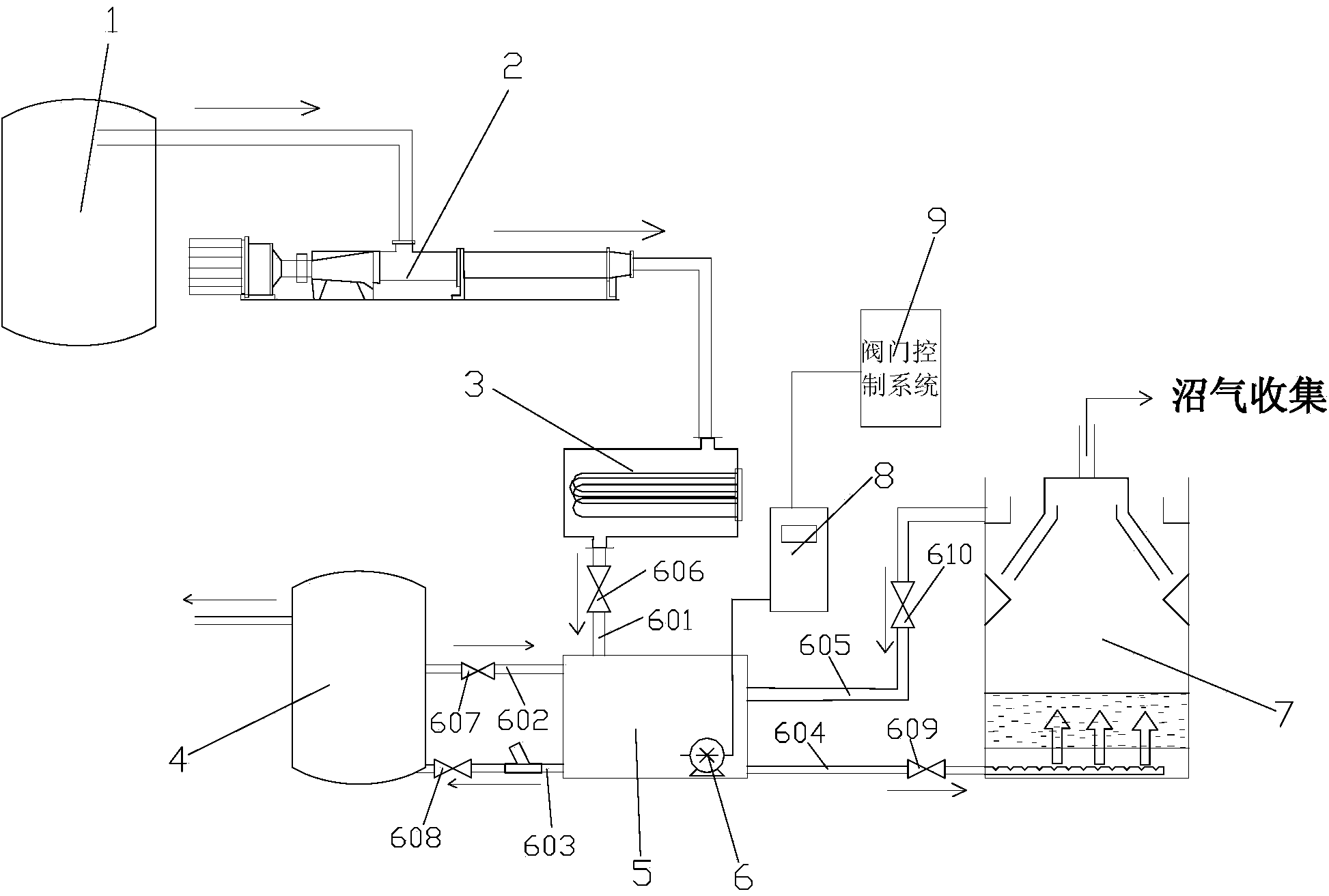

本实用新型涉及一种垃圾渗滤液外循环厌氧反应系统，包括预处理池、螺杆泵、加热器、厌氧反应器和硝化/反硝化系统，预处理池、螺杆泵和加热器依次连接，其特征在于，还包括循环水池和检测循环水池中滤液COD浓度的COD在线监测设备，循环水池上设有第一管道、第二管道、第三管道、第四管道和第五管道，第一管道与加热器连接，第二管道和第三管道与硝化/反硝化系统连接，第四管道和第五管道与厌氧反应器连接;第一管道上设有第一控制阀，第二管道上设有第二控制阀，第三管道上设有第三控制阀，第四管道上设有第四控制阀，第五管道上设有第五控制阀。本实用新型实现了多次循环厌氧反应，显著提高了厌氧消化垃圾渗滤液的效率。
权利要求书
1.一种垃圾渗滤液外循环厌氧反应系统，包括预处理池、螺杆泵、加热 器、厌氧反应器和硝化/反硝化系统，所述预处理池、螺杆泵和加热器依次连 接，其特征在于，还包括循环水池和检测所述循环水池中滤液COD浓度的COD 在线监测设备，所述循环水池上设有第一管道、第二管道、第三管道、第四管 道和第五管道，第一管道与所述加热器连接，第二管道和第三管道与所述硝化 /反硝化系统连接，第四管道和第五管道与所述厌氧反应器连接;所述第一管 道上设有第一控制阀，所述第二管道上设有第二控制阀，所述第三管道上设有 第三控制阀，所述第四管道上设有第四控制阀，所述第五管道上设有第五控制 阀。
2.根据权利要求1所述的垃圾渗滤液外循环厌氧反应系统，其特征在于， 外循环厌氧反应系统还包括阀门控制系统，所述阀门控制系统根据COD在线 监测设备的检测数据调节所述第一控制阀、第二控制阀、第三控制阀、第四控 制阀和第五控制阀的开闭和打开幅度。
3.根据权利要求2所述的垃圾渗滤液外循环厌氧反应系统，其特征在于， 所述厌氧反应器上还设有温度检测装置，所述温度检测装置与所述阀门控制系 统连接，所述阀门控制系统根据所述温度检测装置的检测数据控制所述第一控 制阀、第二控制阀、第三控制阀、第四控制阀和第五控制阀的开闭和打开幅度。
4.根据权利要求2所述的垃圾渗滤液外循环厌氧反应系统，其特征在于， 所述第一管道、第二管道、第三管道、第四管道、第五管道上均设有流量计， 所述流量计与所述阀门控制系统连接，通过所述阀门控制系统调节各管道的流 量大小。
5.根据权利要求1所述的垃圾渗滤液外循环厌氧反应系统，其特征在于， 所述循环水池底部设有与COD在线监测设备连接的潜水泵。
说明书
一种垃圾渗滤液外循环厌氧反应系统
技术领域
本实用新型涉及垃圾处理领域，更具体地说，涉及一种垃圾渗滤液外循环 厌氧反应系统。
背景技术
通常市政垃圾渗滤液厌氧消化反应流程为：预处理——加热——厌氧反应 ——后续流程(如硝化/反硝化系统)。经加热器加热后的渗滤液将直接进入厌 氧反应器，厌氧处理后的滤液又直接流入后续流程。当渗滤液有机污染物含量 极高时，经过该系统一次厌氧反应后，其出水水质中有机物含量仍难以降至理 想水平，COD浓度仍然较高。另一方面，经过加热器加热后的渗滤液直接进 入厌氧反应器，会导致反应器中温度难以调节，且波动较大。厌氧反应器中起 关键作用的甲烷菌，对温度敏感。通常中温甲烷菌的生存适应温度为30-36℃， 超过该范围，或温度波动较大均会造成有机酸大量累积，抑制厌氧微生物的活 性或造成它们的死亡。
发明内容
本实用新型要解决的技术问题在于，提供一种垃圾渗滤液外循环厌氧反应 系统，能够提高厌氧反应效率，稳定厌氧反应温度，降低厌氧反应出水中COD 浓度。
本实用新型解决其技术问题所采用的技术方案是：构造一种垃圾渗滤液外 循环厌氧反应系统，包括预处理池、螺杆泵、加热器、厌氧反应器和硝化/反 硝化系统，所述预处理池、螺杆泵和加热器依次连接，还包括循环水池和检测 所述循环水池中滤液COD浓度的COD在线监测设备，所述循环水池上设有 第一管道、第二管道、第三管道、第四管道和第五管道，第一管道与所述加热 器连接，第二管道和第三管道与所述硝化/反硝化系统连接，第四管道和第五 管道与所述厌氧反应器连接;所述第一管道上设有第一控制阀，所述第二管道 上设有第二控制阀，所述第三管道上设有第三控制阀，所述第四管道上设有第 四控制阀，所述第五管道上设有第五控制阀。
上述方案中，外循环厌氧反应系统还包括阀门控制系统，所述阀门控制系 统根据COD在线监测设备的检测数据控制所述第一控制阀、第二控制阀、第 三控制阀、第四控制阀和第五控制阀的开闭和打开幅度。
上述方案中，所述厌氧反应器上还设有温度检测装置，所述温度检测装置 与所述阀门控制系统连接，所述阀门控制系统根据所述温度检测装置的检测数 据控制所述第一控制阀、第二控制阀、第三控制阀、第四控制阀和第五控制阀 的开闭和打开幅度。
上述方案中，所述第一管道、第二管道、第三管道、第四管道、第五管道 上均设有流量计，所述流量计与所述阀门控制系统连接，通过所述阀门控制系 统调节各管道的流量大小。
上述方案中，所述循环水池底部设有与COD在线监测设备连接的潜水泵。
本实用新型还提供了一种垃圾渗滤液外循环厌氧反应方法，包括以下步 骤：
S1、组装上述的外循环厌氧反应系统;
S2、打开第一控制阀和第四控制阀，关闭第二控制阀和第三控制阀，预 处理池中的滤液通过螺杆泵输送至加热器加热，通过第一管道流入循环水池， 然后通过第四管道流入厌氧反应器，一段时间后，关闭第一控制阀;滤液在循 环水池和厌氧反应器之间反复流动，直至COD在线监测设备检测的COD浓 度降至设定值;
S3、打开第三控制阀，循环水池中的滤液进入硝化/反硝化系统。
上述方案中，在所述步骤S2中，打开第二控制阀，硝化/反硝化系统中的 液体通过第二管道回流至循环水池，稀释循环水池中的COD浓度，再通过第 四管道流入厌氧反应器进行厌氧反应。
上述方案中，当厌氧反应器中温度低于设定值时，增大第一管道流量，加 热后的滤液注入循环水池的净水量增多，水池内水温上升，通过调节第四控制 阀和第五控制阀的相对大小，增大从循环水池流入厌氧反应器的净水量，进而 使厌氧反应器中温度升至设定值;当厌氧反应器中温度高于设定值时，增大第 二管道流量，硝化/反硝化系统中的液体回流至循环水池的净水量增大，水池 内水温降低，调节第四控制阀和第五控制阀的相对大小，增大从循环水池流入厌氧反应器的净水量，降低厌氧反应器内温度在设定范围内。
实施本实用新型的垃圾渗滤液外循环厌氧反应系统，具有以下有益效果：
1、通过在加热器和厌氧反应器之间设立循环缓冲水池，使得COD浓度 极高的垃圾渗滤液可以循环进行厌氧反应，直至出水COD浓度降至理想水平。
2、在厌氧反应效率一定的情况下，通过后续流程中低COD浓度液体的 回流，稀释反应器进水中COD，进而达到降低出水COD浓度的目的。
3、实现了多次循环厌氧反应，显著提高了厌氧消化垃圾渗滤液的效率。
4、由于缓冲循环水池的存在，对厌氧反应器进水温度的调节更为灵敏。
