申请日2014.11.04
公开(公告)日2015.03.04
IPC分类号C02F1/32
摘要
一种污水光催化杀菌处理装置，包括池体，池体的上部设有进水管，底部设有出水管，池体的内部在进水管与出水管之间至少设置有一个光催化单元，各个光催化单元由上至下横向分布，各个光催化单元的底部均安装有紫外灯。光催化单元包括上层网、三维二氧化钛纤维层、连接柱和下层网，上层网和下层网通过连接柱连接在一起，三维二氧化钛纤维层置于上层网和下层网之间。上述装置运行时，开启所有紫外灯，污水通过各个光催化单元中的三维二氧化钛纤维层进行光催化杀菌反应。该装置采用三维二氧化钛纤维层进行光催化杀菌，既能保证光催化剂的高效利用，又无需进行分离回收，降低了运行成本，处理效果好、效率高。
权利要求书
1.一种污水光催化杀菌处理装置，包括池体，池体的上部设有进水管，底部设有出水管，其特征是：池体的内部在进水管与出水管之间至少设置有一个光催化单元，各个光催化单元由上至下横向分布，各个光催化单元的底部均安装有紫外灯。
2.根据权利要求1所述的污水光催化杀菌处理装置，其特征是：所述光催化单元包括上层网、三维二氧化钛纤维层、连接柱和下层网，上层网和下层网通过连接柱连接在一起，三维二氧化钛纤维层置于上层网和下层网之间。
说明书
一种污水光催化杀菌处理装置
技术领域
本实用新型涉及一种用于杀灭污水中细菌的装置，属于污水杀菌技术领域。
背景技术
污水中存在大量有害菌群，在处理过程中往往不能杀灭。光催化具有低能耗、易操作、 无二次污染等突出优点，对一些特殊污染物的去除效果更佳。目前光催化反应器主要分为悬 浮型、负载型和内嵌型三种。悬浮型需要将光催化(二氧化钛微粉)分散在污水中，分离回 收的技术难度和操作费用均较大，难以有效分离，不仅耗时长且分离不彻底，出水上清液还 需进行二次过滤;此外，悬浮态光催化剂不能实现光催化处理工艺的连续运行。负载型光催 化反应器可以从根本上避免分离回收的问题，但是，催化剂表面积和光源使用率低、光催化 活性位点大为减少、催化活性不强、传染物传质过程差和长时间水利剪切作用导致催化剂严 重脱附等弊端不可逾越。内嵌型光催化反应器是将光催化剂加入膜材料和膜结构中，实现光 催化剂的内部固载附着，然而光催化剂的催化活性受到限制。
二氧化钛纳米微粉存在着易凝聚、难回收及透光率低等固有缺陷，基于二氧化钛纳米基 质的具有水处理功能的二氧化钛纤维在不降低纳米二氧化钛光催化性能的前提下，使用中可 大幅提高光量子效率，使用后可直接分离催化剂，但是二氧化钛纤维在实际应用中还缺少简 便适配的载体。
发明内容
本实用新型针对现有污水光催化应用技术存在的不足，提供一种处理效果好、效率高、 能够保证出水水质的污水光催化杀菌处理装置。
本实用新型的污水光催化杀菌处理装置，采用以下技术方案：
该污水光催化杀菌处理装置，包括池体，池体的上部设有进水管，底部设有出水管，池 体的内部在进水管与出水管之间至少设置有一个光催化单元，各个光催化单元由上至下横向 分布，各个光催化单元的底部均安装有紫外灯。

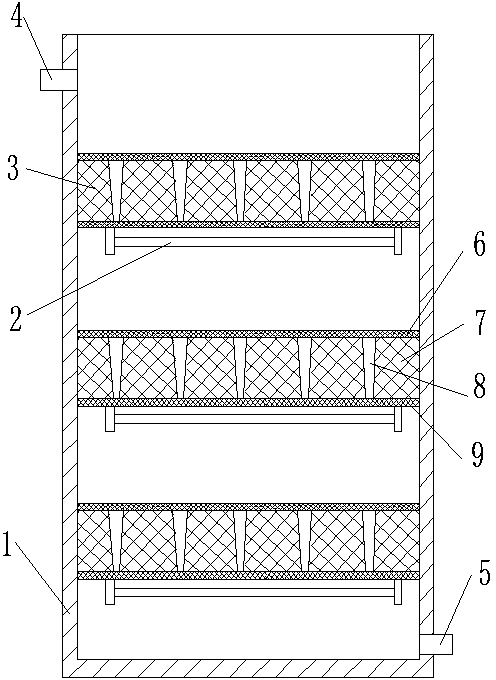

光催化单元包括上层网、三维二氧化钛纤维层、连接柱和下层网，上层网和下层网通过 连接柱连接在一起，三维二氧化钛纤维层置于上层网和下层网之间。
上述装置运行时，开启所有紫外灯，污水通过进水管进入池体内，通过各个光催化单元 中的三维二氧化钛纤维层进行光催化杀菌反应，杀菌过程完毕后，污水由出水管排出。
本实用新型采用三维二氧化钛纤维层进行光催化杀菌，既能保证光催化剂(二氧化钛) 的高效利用，又无需进行分离回收，降低了运行成本，整体结构简单，不需要人工参与运行， 操作方便，处理效果好、效率高。
