申请日2014.10.22
公开(公告)日2016.04.27
IPC分类号C02F9/04; C23G1/36; C02F103/16
摘要
本发明涉及一种废旧铁皮处理废水的净化系统以及净化方法，所述净化系统包括储液池、曝气池、加料桶、蓄水池以及清洗铁皮池，曝气池与蓄水池之间设有隔膜泵和压滤机。采用该系统进行废水净化的方法为：S1：将废旧铁皮处理后得到含酸的废水;S2：将废水排放至储液，将储液池上层的上清液流入曝气池内;S3：在加料桶中加入水，并加烧碱;S4：把S3中碱水加入曝气池;S5：向曝气池内加入聚氯化铝和聚丙烯酰胺;S6：将曝气池内的水抽入压滤机过滤，并流入蓄水池，再抽回至清洗铁皮池进行循环使用。采用该系统进行处理能有效清洗铁皮油桶等废铁，且所述方法简单，投资成本减少，且节约资源和能源，并具有环境友好的优势。
权利要求书
1.一种废旧铁皮处理废水的净化系统，其特征在于：所述净化系统包括储液池、曝气池、加料桶、蓄水池以及清洗铁皮池，所述储液池的上端设有连通口，该连通口上设有和曝气池连通的第一连通管;所述加料桶通过第二连通管与曝气池连接，所述曝气池内设有曝气装置，曝气池与蓄水池之间设有隔膜泵和压滤机，所述压滤机底部设有接水槽，所述接水槽与蓄水池连接;所述蓄水池与清洗铁皮池连接，所述清洗铁皮池与所述加料桶连接。
2.根据权利要求1所述的废旧铁皮处理废水的净化系统，其特征在于：所述储液池包括依次连接的第一储液池、第二储液池以及第三储液池，所述第三储液池与曝气池通过第一连通管连接。
3.根据权利要求1所述的废旧铁皮处理废水的净化系统，其特征在于：所述储液池、曝气池、加料桶、蓄水池以及清洗铁皮池内的底部均铺有胶层。
4.根据权利要求1所述的废旧铁皮处理废水的净化系统，其特征在于：所述加料桶内设有搅拌装置，该加料桶的直径为1米，高1.8米。
5.一种权利要求1所述的废旧铁皮处理废水的净化方法，其特征在于：所述方法包括以下步骤：
S1：将含有大量酸以及二价、三价铁离子的废旧铁皮处理废水排放至储液池进行沉淀，当储液池内的水满到连通口时，储液池上层的上清液自动流入曝气池内;
S2：在加料桶中加入水，打开加料桶内的搅拌装置使水搅拌起来，再一边倒入烧碱一边加水，加完后，将烧碱搅拌至融化;
S3：把步骤S2中融化后的碱水逐渐加入步骤S1中的曝气池中，使碱水与曝气池中的酸性废水进行中和反应，同时开启曝气池底部的曝气装置，充入空气，使其充分反应，则曝气池内的水PH为9-10;
S4：向步骤S3中所述的曝气池内再加入聚氯化铝溶液继续曝气，充分混合后再加入聚丙烯酰胺溶液继续曝气，使废水内的沉淀及固体微小颗粒悬浮吸附在一起;
S5：将步骤S4中所述的曝气池内的水通过隔膜泵抽入压滤机过滤，沉淀物压成干燥饼状，过滤的水进入接水槽中，该水的PH为8.5～9.5，接水槽中的水再流入蓄水池中;
S6：再将蓄水池的水抽回至清洗铁皮池，该清洗铁皮池中处理干净的水可加到加料桶中进行循环使用。
6.根据权利要求5所述的废旧铁皮处理废水的净化方法，其特征在于：所述聚氯化铝与加料桶内的废水的质量比为1∶1000～8000。
7.根据权利要求6所述的废旧铁皮处理废水的净化方法，其特征在于：所述聚氯化铝与加料桶内的废水的质量比为1∶5000。
8.根据权利要求1所述的废旧铁皮处理废水的净化方法，其特征在于：所述聚丙烯酰胺与加料桶内的废水的质量比为1∶1000～8000。
9.根据权利要求8所述的废旧铁皮处理废水的净化方法，其特征在于：所述聚丙烯酰胺与加料桶内的废水的质量比为1∶5000。
10.根据权利要求1所述的废旧铁皮处理废水的净化方法，其特征在于：所述烧碱为工业烧碱。
说明书
一种废旧铁皮处理废水的净化系统以及净化方法
技术领域
本发明涉及一种废水处理的硬件系统以及废水处理的方法，具体涉及一种废旧铁皮处理废水的净化系统以及净化方法。
背景技术
本发明人2010年申请专利(专利号ZL201010508182.5)介绍了废旧铁皮桶的处理过程：即①用人工去除废旧铁皮桶的上盖和下盖，沿铁皮桶的纵向斩开摊平呈板状铁皮备用;②将前述的铁皮放入遂道燃烧炉内，在200-400℃的温度下烧去铁皮上的杂物;③将烧去杂物的铁皮进行第一次去除铁皮波纹和第二次去除铁皮波纹;④进行人工第一次除氧化皮;⑤第一次除氧化皮后的铁皮放入酸洗池内进行第二次除氧化皮，一般使用盐酸。故进行废旧铁皮桶处理后的废水为含有大量酸以及二价、三价铁离子等的废水。现发明人再次对废酸水的处理进行研究，得到的技术方案即为本发明。
发明内容
本发明的目的是提供一种废旧铁皮处理废水的净化系统以及净化方法，该方法能有效清洗铁皮油桶等废铁，使处理后的铁能够再次利用，并能将废旧铁皮处理废水进行净化并循环利用，该方法简单，投资成本减少，且节约资源和能源，并具有环境友好、不污染环境的优势，克服了现有技术中的不足。
本发明的目的是通过以下技术方案来实现：

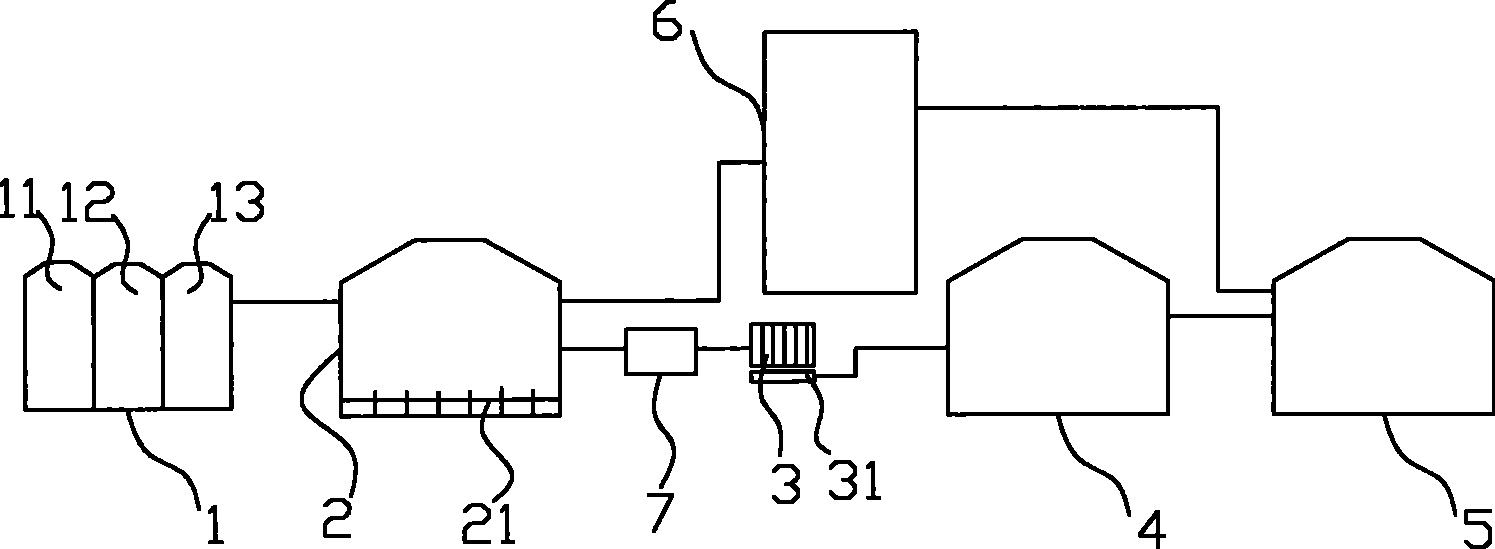

一种废旧铁皮处理废水的净化系统，所述净化系统包括储液池、曝气池、加料桶、蓄水池以及清洗铁皮池，所述储液池的上端设有连通口，该连通口上 设有和曝气池连通的第一连通管;所述加料桶通过第二连通管与曝气池连接，所述曝气池内设有曝气装置，曝气池与蓄水池之间设有隔膜泵和压滤机，所述压滤机底部设有接水槽，所述接水槽与蓄水池连接;所述蓄水池与清洗铁皮池连接，所述清洗铁皮池与所述加料桶连接。
进一步地，所述储液池包括依次连接的第一储液池、第二储液池以及第三储液池，所述第三储液池与曝气池通过第一连通管连接。
进一步地，所述储液池、曝气池、加料桶、蓄水池以及清洗铁皮池内的底部均铺有胶层。
进一步地，所述储液池、曝气池以及清洗铁皮池的长、宽和高分别为2.5米、1.6米和3米，所述连通口距所述储液池底部2.5m;所述蓄水池的长、宽和高分别为3.2米、2.5米和3米。
进一步地，所述加料桶内设有搅拌装置，该加料桶的直径为1米，高1.8米。
一种所述的废旧铁皮处理废水的净化方法，所述方法包括以下步骤：
S1：将回收的废旧铁皮进行处理，得到含有大量酸以及二价、三价铁离子等的废水;
S2：将步骤S1中所得的废水排放至储液池进行沉淀，当储液池内的水满到连通口时，储液池上层的上清液自动流入曝气池内;
S3：在加料桶中加入水，打开加料桶内的搅拌装置使水搅拌起来，再一边倒入烧碱一边加水，加完后，将烧碱搅拌至融化;
S4：把步骤S3中融化后的碱水逐渐加入步骤S2中的曝气池中，使碱水与曝气池中的酸性废水进行中和反应，同时开启曝气池底部的曝气装置，充入空气，使其充分反应，则曝气池内的水PH为9-10;
S5：向步骤S4中所述的曝气池内加入聚氯化铝溶液继续曝气，充分混合后再加入聚丙烯酰胺溶液继续曝气，使废水内的沉淀及固体微小颗粒悬浮吸附在一起;
S6：将步骤S5中所述的曝气池内的水通过隔膜泵抽入压滤机过滤，沉淀物压成干燥饼状，过滤的水进入接水槽中，该水的PH为8.5～9.5，一般为9左右，接水槽中的水再流入蓄水池中;
S7：再将蓄水池的水抽回至清洗铁皮池，该清洗铁皮池中处理干净的水可加到加料桶中进行循环使用。
进一步地，所述聚氯化铝与加料桶内的废水的质量比为1∶1000～8000。
进一步优选地，所述聚氯化铝与加料桶内的废水的质量比为1∶5000。
进一步地，所述聚丙烯酰胺与加料桶内的废水的质量比为1∶1000～8000。
进一步优选地，所述聚丙烯酰胺与加料桶内的污水的质量比为1∶5000。
进一步地，所述烧碱为工业烧碱。
本发明提供了一种废旧铁皮处理废水的净化系统以及净化方法，其主要具有的有益效果为：该方法能够有效清洗油桶等并进行回收，清洗后的油桶的铁皮可用于生产一些其它铁质产品，例如五金店的一些产品;该方法简单，投资成本减少，且节约资源和能源，并具有环境友好、不污染环境的优势。
