申请日2014.11.04
公开(公告)日2015.03.11
IPC分类号F04B53/08; F04B53/00
摘要
本实用新型公开了一种高温废水处理专用泵悬架，包括本体，端盖下表面设有第一环形凹槽，第一环形凹槽内镶嵌有第一金属环，端盖下表面螺纹连第一外螺纹圆柱，第一外螺纹圆柱上表面垂直定向设有第一六角棱形沉孔，第接一外螺纹圆柱下表面垂直定向设有第一沉孔，第一沉孔内插拔式连接有金属片，金属片与第一沉孔下表面之间固定连接有弹簧;盖板上表面通过螺栓固定连接有第二金属环，第二金属环下表面垂直定向设有第二沉孔，第二沉孔下表面垂直定向设有第一通孔，第二沉孔内环形缠绕有硅胶绳。整体设计新颖，有效提升平稳性和密封能力，同时又良好散热能力。
权利要求书
1.一种高温废水处理专用泵悬架，包括本体，所述本体包括连接端和轴承室，轴承室两端通过螺栓固定连接有盖板和端盖，轴承室内轴孔配合有轴承，轴承室外表面设有注油口和排油口;其特征在于：所述端盖下表面设有第一环形凹槽，第一环形凹槽内镶嵌有第一金属环，端盖下表面螺纹连接第一外螺纹圆柱，第一外螺纹圆柱上表面垂直定向设有第一六角棱形沉孔，第一外螺纹圆柱下表面垂直定向设有第一沉孔，第一沉孔内插拔式连接有金属片，金属片与第一沉孔下表面之间固定连接有弹簧;所述盖板上表面通过螺栓固定连接有第二金属环，第二金属环下表面垂直定向设有第二沉孔，第二沉孔下表面垂直定向设有第一通孔，第二沉孔内环形缠绕有硅胶绳。
2.根据权利要求1所述的高温废水处理专用泵悬架，其特征在于：所述第一金属环的内径小于轴承外圈的内径，第一金属环的外径大于轴承外圈的外径，第一金属环的下表面与端盖的下表面在同一个平面内。
3.根据权利要求1所述的高温废水处理专用泵悬架，其特征在于：所述第一外螺纹圆柱下表面在端盖下表面上方。
4.根据权利要求1所述的高温废水处理专用泵悬架，其特征在于：所述第一外螺纹圆柱呈环形分布在端盖的下表面上，金属片的中轴线位于轴承外圈的内劲与外径之间，第一金属环的中轴线与轴承的中轴线在同一条直线上。
5.根据权利要求1所述的高温废水处理专用泵悬架，其特征在于：所述硅胶绳的截面呈长方形，硅胶绳上表面外八字形分布有唇口，唇口的上表面设有截面为弧形的第一凹槽。
6.根据权利要求1所述的高温废水处理专用泵悬架，其特征在于：所述第二沉孔的中轴线与第一通孔的中轴线在同一条直线上，第二金属环的中轴线与第一金属环的中轴线同一条直线上。
7.根据权利要求1所述的高温废水处理专用泵悬架，其特征在于：所述轴承室的外壁内设有环形通道，环形通道两端设有进水口和出水口。
8.根据权利要求1所述的高温废水处理专用泵悬架，其特征在于：所述轴承室外表面还均匀分布有幅板。
9.根据权利要求1所述的高温废水处理专用泵悬架，其特征在于：所述轴承室外表面螺纹连接有观测孔和吊环孔。
说明书
高温废水处理专用泵悬架
技术领域
本实用新型涉一种机械零件，具体涉及一种高温废水处理专用泵悬架。
背景技术
泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体，使液体能量增加。泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。泵通常可按工作原理分为容积式泵、动力式泵和其他类型泵三类。除按工作原理分类外，还可按其他方法分类和命名。如，按驱动方法可分为电动泵和水轮泵等;按结构可分为单级泵和多级泵;按用途可分为锅炉给水泵和计量泵等;按输送液体的性质可分为水泵、油泵和泥浆泵等。泵悬架是泵的主要组成部分之一，但是在我们平时使用过程中发现一些不足之处：在处理高温废水时，经常会遇到密封性能不好，瞬间冲击过大，问题过高等问题，造成损坏。
发明内容
针对上述现有技术存在的问题，本实用新型提供一种高温废水处理专用泵悬架。

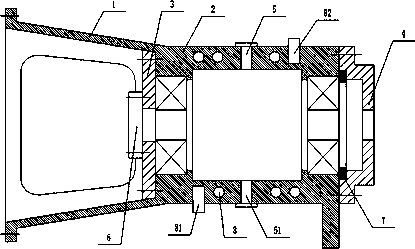

为了实现上述目的，本实用新型采用的技术方案是：一种高温废水处理专用泵悬架，包括本体，本体包括连接端和轴承室，轴承室两端通过螺栓固定连接有盖板和端盖，轴承室内轴孔配合有轴承，轴承室外表面设有注油口和排油口;端盖下表面设有第一环形凹槽，第一环形凹槽内镶嵌有第一金属环，端盖下表面螺纹连接第一外螺纹圆柱，第一外螺纹圆柱上表面垂直定向设有第一六角棱形沉孔，第一外螺纹圆柱下表面垂直定向设有第一沉孔，第一沉孔内插拔式连接有金属片，金属片与第一沉孔下表面之间固定连接有弹簧;盖板上表面通过螺栓固定连接有第二金属环，第二金属环下表面垂直定向设有第二沉孔，第二沉孔下表面垂直定向设有第一通孔，第二沉孔内环形缠绕有硅胶绳。
作为优选，第一金属环的内径小于轴承外圈的内径，第一金属环的外径大于轴承外圈的外径，第一金属环的下表面与端盖的下表面在同一个平面内。
作为优选，第一外螺纹圆柱下表面在端盖下表面上方。
作为优选，第一外螺纹圆柱呈环形分布在端盖的下表面上，金属片的中轴线位于轴承外圈的内劲与外径之间，第一金属环的中轴线与轴承的中轴线在同一条直线上。
作为优选，硅胶绳的截面呈长方形，硅胶绳上表面外八字形分布有唇口，唇口的上表面设有截面为弧形的第一凹槽。
作为优选，第二沉孔的中轴线与第一通孔的中轴线在同一条直线上，第二金属环的中轴线与第一金属环的中轴线同一条直线上。
作为优选，轴承室的外壁内设有环形通道，环形通道两端设有进水口和出水口。
作为优选，轴承室外表面还均匀分布有幅板。
作为优选，轴承室外表面螺纹连接有观测孔和吊环孔。
与现有技术相比，本实用新型的优点在于：
1.端盖下表面设有第一环形凹槽，第一环形凹槽内镶嵌有第一金属环，端盖下表面螺纹连接第一外螺纹圆柱，第一外螺纹圆柱上表面垂直定向设有第一六角棱形沉孔，第一外螺纹圆柱下表面垂直定向设有第一沉孔，第一沉孔内插拔式连接有金属片，金属片与第一沉孔下表面之间固定连接有弹簧，通过弹性变换来减少泵运行过程中瞬间的冲击力，使得泵的运行更加的平稳，从而有利于提高使用寿命;
2.盖板上表面通过螺栓固定连接有第二金属环，第二金属环下表面垂直定向设有第二沉孔，第二沉孔下表面垂直定向设有第一通孔，第二沉孔内环形缠绕有硅胶绳，起到良好的密封效果，同时在更换的过程中更加的方便，拆卸第二金属环便可更换硅胶绳，有利于提高维修效率;
3. 轴承室的外壁内设有环形通道，环形通道两端设有进水口和出水口，提高散热能力，有利于保护轴承在良好的温度下运行;
4.整体设计新颖，有效提升平稳性和密封能力，同时又良好散热能力。
