申请日2012.08.16
公开(公告)日2013.02.20
IPC分类号C02F9/10
摘要
本实用涉及水处理领域，尤其是一种垃圾渗滤液处理装置，包括用于原液过滤升温的预处理装置(100)、用于处理过滤升温后原液的主处理装置(200)、用于对主处理装置(200)处理后的废水进行深度处理的反渗透装置(1)，所述预处理装置(100)连通至主处理装置(200)，所述主处理装置(200)包括从预处理装置(100)获取过滤升温后的原液并将该原液分离出二次蒸汽、浓缩液的负压蒸发器(2)，所述负压蒸发器(2)上设有二次蒸汽出口，所述二次蒸汽出口通过管道连接有压缩机(3)。本装置降低了蒸汽的补充量，节约能耗，且降低了二次污染的发生几率。
权利要求书

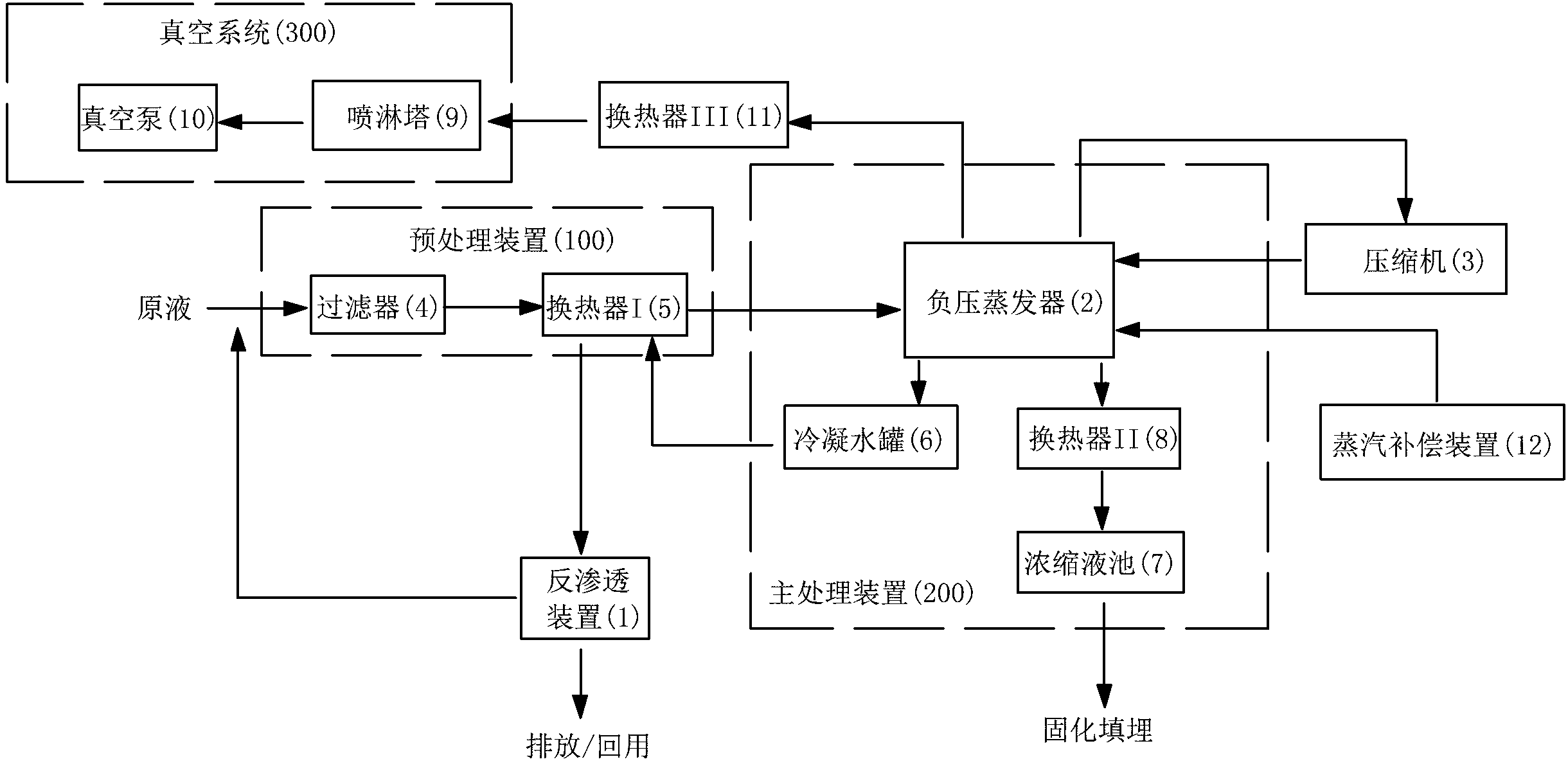

1.一种垃圾渗滤液处理装置，其特征在于：包括用于原液过滤升温的预处理装置(100)、用于处理过滤升温后原液的主处理装置(200)、用于对主处理装置(200)处理后的废水进行深度处理的反渗透装置(1)，所述预处理装置(100)连通至主处理装置(200)，所述主处理装置(200)包括从预处理装置(100)获取过滤升温后的原液并将该原液分离出二次蒸汽、浓缩液的负压蒸发器(2)，所述负压蒸发器(2)上设有二次蒸汽出口，所述二次蒸汽出口通过管道连接有用于将二次蒸汽升温升压后作为加热源输送回负压蒸发器(2)并使二次蒸汽冷凝为蒸馏水和不凝气的压缩机(3)，所述负压蒸发器(2)上设有不凝气出口，所述不凝气出口通过管道连接有用于负压蒸发器(2)抽负压的真空系统(300)，所述负压蒸发器(2)上设有蒸馏水出口和浓缩液出口，所述蒸馏水出口连通至反渗透装置(1)中。
2.根据权利要求1所述的垃圾渗滤液处理装置，其特征在于：所述预处理装置(100)包括沿水流方向设置的过滤器(4)和用于原液升温的换热器Ⅰ(5)，所述换热器Ⅰ(5)连通负压蒸发器(2)。
3.根据权利要求1或2所述的垃圾渗滤液处理装置，其特征在于：所述反渗透装置(1)设有浓液出口和用于达标排放的稀液出口，所述稀液出口通过管道连接至预处理装置(100)前。
4.根据权利要求2所述的垃圾渗滤液处理装置，其特征在于：所述主处理装置(200)包括冷凝水罐(6)，所述冷凝水罐(6)的入水口直接连接负压蒸发器(2)的蒸馏水出口，所述冷凝水罐(6)的出水口连通至换热器Ⅰ(5)，所述换热器Ⅰ(5)连通过滤器(4)与负压蒸发器(2)，并使冷凝水罐(6)和反渗透装置(1)连通。
5.根据权利要求1所述的垃圾渗滤液处理装置，其特征在于：所述主处理装置(200)包括浓缩液池(7)，所述浓缩液出口通过管道连接至浓缩液池(7)中，所述浓缩液出口与浓缩液池(7)的连接管道上设有用于浓缩液降温的换热器Ⅱ(8)。
6.根据权利要求1或5所述的垃圾渗滤液处理装置，其特征在于：所述真空系统(300)包括用于去除不凝气的喷淋塔(9)，所述喷淋塔(9)的入口与负压蒸发器(2)的不凝气出口通过管道连接，所述喷淋塔(9)的出口通过管道连接有用于负压蒸发器(2)抽负压的真空泵(10)。
7.根据权利要求1或5所述的垃圾渗滤液处理装置，其特征在于：所述不凝气出口与真空系统(300)的连接管道上设有用于不凝气降温的换热器Ⅲ(11)。
8.根据权利要求1所述的垃圾渗滤液处理装置，其特征在于：所述负压蒸发器(2)设有蒸汽补偿入口，所述蒸汽补偿入口通过管道连接有蒸汽补偿装置(12)。
说明书
一种垃圾渗滤液处理装置
技术领域
本实用新型涉及水处理领域，特别是一种垃圾渗滤液处理装置。
背景技术
由于渗滤液水质水量的复杂多变性，近十几年来国内外学者就垃圾渗滤液的处理进行了大量的探索和研究，取得了一些成功经验，但是目前尚无十分完善的处理工艺和处理装置，大多根据不同填埋场的具体情况及其它经济技术要求采取有针对性的处理工艺。
我国卫生填埋起步较晚，对垃圾渗滤液的处理主要以氨吹脱+厌氧+好氧为主，运行成本较高，出水一般只能达到垃圾渗滤液三级标准。而且上述的方法的存在一些技术缺陷：
(1)废水中碳源不足，需投加甲醇等有机碳，增加了运行费用和运行管理的难度;
(2)高浓度的氨氮对生物处理系统有一定的抑制作用;
(3)进水中的高浓度氨氮和亚硝酸盐抑制硝化过程;
(4)需要大量加碱中和，增加了处理费用，有可能造成二次污染;
(5)系统总水力停留时间较长，有机负荷较低，增加了基建投资和运行费用。
发明内容
为了克服上述技术问题，本实用新型的目的在于提供一种低成本、低二次污染的垃圾渗滤液处理装置。
本实用新型所采用的技术方案是：
一种垃圾渗滤液处理装置，包括用于原液过滤升温的预处理装置、用于处理过滤升温后原液的主处理装置、用于对主处理装置处理后的废水进行深度处理的反渗透装置，所述预处理装置连通至主处理装置，所述主处理装置包括从预处理装置获取过升温滤后的原液并将该原液分离出二次蒸汽、浓缩液的负压蒸发器，所述负压蒸发器上设有二次蒸汽出口，所述二次蒸汽出口通过管道连接有用于将二次蒸汽升温升压后作为加热源输送回蒸发器并使二次蒸汽冷凝为蒸馏水和不凝气的压缩机，所述负压蒸发器上设有不凝气出口，所述不凝气出口通过管道连接有用于负压蒸发器抽负压的真空系统，所述负压蒸发器上设有蒸馏水出口和浓缩液出口，所述蒸馏水出口连通至反渗透装置中。
作为本实用新型的进一步改进，所述预处理装置包括沿水流方向设置的过滤器和用于原液升温的换热器Ⅰ，所述换热器Ⅰ连通负压蒸发器。
作为本实用新型的进一步改进，所述反渗透装置设有浓液出口和用于达标排放的稀液出口，所述稀液出口通过管道连接至预处理装置前。
作为本实用新型的进一步改进，所述主处理装置包括冷凝水罐，所述冷凝水罐的入水口直接连接负压蒸发器的蒸馏水出口，所述冷凝水罐的出水口连通至换热器Ⅰ，所述换热器Ⅰ连通过滤器与负压蒸发器，并使冷凝水罐和反渗透装置连通。
作为本实用新型的进一步改进，所述主处理装置包括浓缩液池，所述浓缩液出口通过管道连接至浓缩液池中，所述浓缩液出口与浓缩液池的连接管道上设有用于浓缩液降温的换热器Ⅱ。
作为本实用新型的进一步改进，所述真空系统包括用于去除不凝气的喷淋塔，所述喷淋塔的入口与负压蒸发器的不凝气出口通过管道连接，所述喷淋塔的出口通过管道连接有用于负压蒸发器抽负压的真空泵。
作为本实用新型的进一步改进，所述不凝气出口与真空系统的连接管道上设有用于不凝气降温的换热器Ⅲ。
作为本实用新型的进一步改进，所述负压蒸发器设有蒸汽补偿入口，所述蒸汽补偿入口通过管道连接有蒸汽补偿装置。
本实用新型的有益效果是：本实用新型用负压蒸发器处理废水，通过蒸发分离废水中的水份，提高废水的含固量后固化填埋，并对蒸发的废水冷凝蒸馏后用反渗透处理蒸馏水及回收不凝气，而且通过对二次蒸汽的机械压缩处理，使其再度应用于蒸发器的加热，以降低蒸汽的补充量，节约能耗，降低了工艺成本和运行成本，另外本实用新型无需大量使用酸碱，降低了二次污染的发生几率
