流体化床结晶废水处理用散水器

发布时间:2018-9-12 14:09:42  中国污水处理工程网

  申请日2011.09.08

  公开(公告)日2012.06.20

  IPC分类号C02F1/00

  摘要

  一种用于流体化床结晶废水处理的散水器包含一进流管、一内管体、一球体阀、一外管体及一阀盖板。该内管体具有一开口,且该内管体结合于该进流管。该球体阀置放于该内管体的开口上,该外管体则套固于该进流管。另外,该阀盖板结合于该外管体。当流体输送于该进流管时,将该球体阀推离该内管体的开口,以形成该进流管的开启状态。当该进流管停止流体输送时,该球体阀落回于该内管体的开口上,以形成该进流管的关闭状态。本实用新型利用球体阀控制进流管的开启或关闭,减少发生垢物堆积或产生结晶体,且经由阀盖板进入清理该进流管的内部,清除该进流管内的积垢物、悬浮固体物或结晶体,解决了习知流体化床结晶废水处理设备的散水器堵塞的问题。

  权利要求书

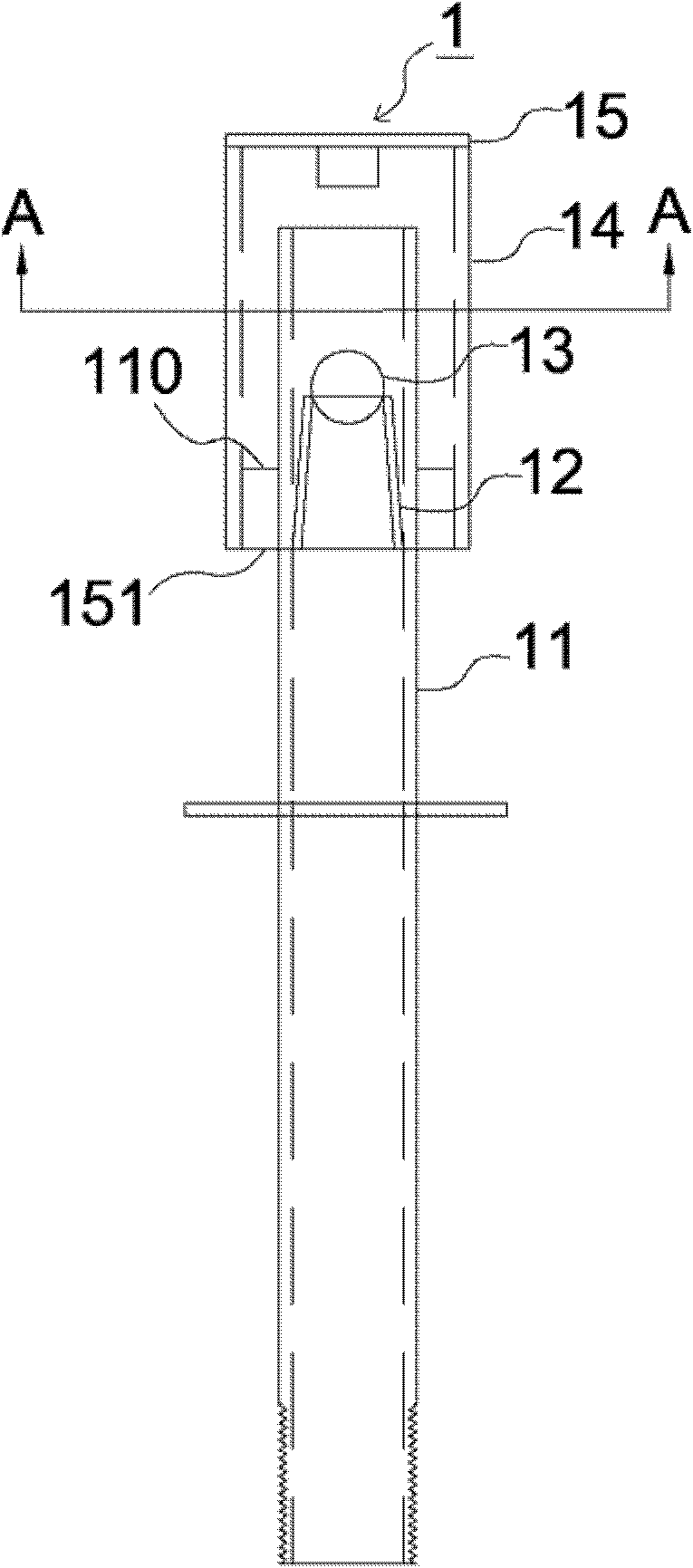

  1.一种用于流体化床结晶废水处理的散水器,其特征在于:其包含:

  一进流管,其具有一第一端及一第二端,且该进流管具有一外壁面及一内 壁面;

  一内管体,其具有一开口、一第一端及一第二端,且该内管体具有一外壁 面及一内壁面,该内管体的第二端的外壁面结合于该进流管的第一端管的内壁 面;

  一球体阀,其置放于该内管体的第一端的开口上;

  一外管体,其具有一第一端及一第二端,且套固于该进流管的第一端上; 及

  一阀盖板,其具有一上表面及一下表面,该下表面结合于该外管体的第一 端;

  其中当流体自该进流管的第二端往该第一端流动输送时,将该球体阀推离 该内管体的第一端的开口,以形成该进流管的开启状态;当该进流管停止流体 输送时,该球体阀落回于该内管体的第一端的开口上,以形成该进流管的关闭 状态。

  2.一种用于流体化床结晶废水处理的散水器,其特征在于:其包含:

  一进流管;

  一内管体,其具有一开口,该内管体结合于该进流管;

  一球体阀,其置放于该内管体的开口上;

  一外管体,其套固于该进流管;及

  一阀盖板,其结合于该外管体;

  其中当流体输送于该进流管时,将该球体阀推离该内管体的开口,以形成 该进流管的开启状态;当该进流管停止流体输送时,该球体阀落回于该内管体 的开口上,以形成该进流管的关闭状态。

  3.依权利要求1或2所述的用于流体化床结晶废水处理的散水器,其特征 在于:所述进流管与外管体之间形成至少一出流孔。

  4.依权利要求1或2所述的用于流体化床结晶废水处理的散水器,其特征 在于:所述进流管与外管体之间连接数个肋条。

  5.依权利要求1或2所述的用于流体化床结晶废水处理的散水器,其特征 在于:所述内管体为一圆锥内管体。

  6.依权利要求5所述的用于流体化床结晶废水处理的散水器,其特征在于: 所述圆锥内管体具有一扩大直径端,该扩大直径端结合于该进流管。

  7.依权利要求1或2所述的用于流体化床结晶废水处理的散水器,其特征 在于:所述内管体的开口为一缩小直径开口。

  说明书

  用于流体化床结晶废水处理的散水器

  技术领域

  本实用新型涉及一种用于流体化床结晶废水处理的散水器;特别涉及一种 用于流体化床结晶废水处理的散水器,其可避免阻塞进流管。

  背景技术

  一般而言,散水器是运用于废水处理设备的进流管。散水器依流体速度、 流量、注入位置或排晶方式装设于废水理设备构造上,以便废水处理设备内的 流体(例如:污染水、废水、药剂或清水)透过散水器流注入废水处理设备内 进行处理。例如:废水处理技术中的流体化床结晶法(Fluidized Bed Crystallization,FBC)是于处理设备中加入药剂,使废水中的无机污染物于担 体表面形成结晶,以解决废水产生重金属污泥的问题,且结晶体也具备资源再 利用的特点。

  然而,习知流体化床结晶废水处理设备的散水器易因重金属物、污染物回 流或结晶体附着、沉积而发生进流管堵塞,进而造成常阻塞散水器,且需要定 期维修及提高维护成本。因此,习知用于流体化床结晶废水处理的散水器存在 有必要进一步改良的需求。

  关于各种习知用于流体化床结晶废水处理的散水器,其已揭示于许多国内 专利,例如:中国台湾专利公告第M278474号的″流体化床进流装置″新型专 利,其揭示一种流体化床进流装置。该流体化床进流装置包括有底部设置有废 水进流管,上侧设置有放流管以及与底部连通的回流水管,而内部则充填有担 体的塔型本体,其中废水进流管上侧设置有可上下活动的药剂进流管,下侧设 置有具复数个通水契形细缝的回流水隔板,而废水进流管及药剂进流管上设置 有复数个喷出装置,通过该通水契形细缝的回流水隔板,能够减少担体阻塞的 问题发生,且通过可上下活动的药剂进流管,一旦需要进行清洗时,只要将药 剂进流管上移至本体上方,即可以在不停机的状态下进行清洗及保养。

  然而,第M278474号的药剂进流管的喷出装置为属于习知散水器,其避免 堵塞方式仅是将药剂进流管的喷出装置需要上移至塔型本体上方,且在不停机 的状态下进行清洗或更换其喷出装置而已。简言之,第M278474号无法实质改 善散水器主体堵塞的问题,且需花费人力清洗及维护,造成设备保养费用提高。

  另一习知用于流体化床结晶废水处理的散水器,如中国台湾专利公告第 M286837号的″应用于水处理的流体分配装置″新型专利,其揭示一种应用于 水处理的流体分配装置。该流体分配装置包含有:一底座及一上盖;该底座包 含有一连接管,该连接管内形成一贯穿的进流孔,在连接管上方形成有一帽部, 在帽部顶部形成有一容槽,在容槽底部形成有复数个贯穿的喷流孔;该上盖设 置在底座上而覆盖容槽;流体分配装置可设置在一流体化床装置内部容室中的 药剂进流管或是废水进流管的上,而朝下的喷流孔可制造出向下的扰流,藉此 有效扰动容室中下层空间内的担体,避免下层空间内的担体沉积,且由于喷流 孔朝下的设计。

  然而,第M286837号的流体分配装置为属于习知散水器,其仅是将该流体 分配装置的喷流孔设置于容槽底部,使流体向下流出,其并不具避免堵塞散水 器的功能。简言之,第M286837号的流体分配装置的喷流孔设置于废水处理槽 内,与流体(例如:废水、药剂或已结晶的担体)仍会直接接触,而造成喷流 孔阻塞的现象,无法实质改善散水器主体堵塞的问题。

  前述中国台湾专利公告第M278474号及第M286837号申请公开案仅为本 实用新型技术背景的参考及说明目前技术发展状态而已,其并非用以限制本实 用新型的范围。

  有鉴于此,本实用新型为了满足上述需求,其提供一种用于流体化床结晶 废水处理的散水器,其利用一球体阀控制一进流管的开启或关闭,以减少发生 垢物堆积或产生结晶体,且经由一阀盖板进入清理该进流管的内部,以解决习 知流体化床结晶废水处理设备的散水器堵塞的问题。

  实用新型内容

  本实用新型的主要目的在于提供一种用于流体化床结晶废水处理的散水 器,其利用一球体阀控制一进流管的开启或关闭,以减少发生垢物堆积或产生 结晶体,且经由一阀盖板进入清理该进流管的内部,以清除该进流管内的积垢 物、悬浮固体物或结晶体,以达成减少散水器堵塞的目的。

  为了达成上述目的,本实用新型采用以下技术方案:

  一种用于流体化床结晶废水处理的散水器,包含:

  一进流管,其具有一第一端及一第二端,且该进流管具有一外壁面及一内 壁面;

  一内管体,其具有一开口、一第一端及一第二端,且该内管体具有一外壁 面及一内壁面,该内管体的第二端的外壁面结合于该进流管的第一端管的内壁 面:

  一球体阀,其置放于该内管体的第一端的开口上;

  一外管体,其具有一第一端及一第二端,且套固于该进流管的第一端上; 及

  一阀盖板,其具有一上表面及一下表面,该下表面结合于该外管体的第一 端;

  其中当流体自该进流管的第二端往该第一端流动输送时,将该球体阀推离 该内管体的第一端的开口,以形成该进流管的开启状态;当该进流管停止流体 输送时,该球体阀落回于该内管体的第一端的开口上,以形成该进流管的关闭 状态。

  本实用新型另一较佳实施例的用于流体化床结晶废水处理的散水器包含:

  一进流管;

  一内管体,其具有一开口,该内管体结合于该进流管;

  一球体阀,其置放于该内管体的开口上;

  一外管体,其套固于该进流管;及

  一阀盖板,其结合于该外管体;

  其中当流体输送于该进流管时,将该球体阀推离该内管体的开口,以形成 该进流管的开启状态;当该进流管停止流体输送时,该球体阀落回于该内管体 的开口上,以形成该进流管的关闭状态。

  本实用新型较佳实施例的该进流管与外管体之间形成至少一出流孔。

  本实用新型较佳实施例的该进流管与外管体之间连接数个肋条。

  本实用新型较佳实施例的该内管体为一圆锥内管体。

  本实用新型较佳实施例的该圆锥内管体具有一扩大直径端,该扩大直径端 结合于该进流管。

  本实用新型较佳实施例的该内管体的开口为一缩小直径开口。

  本实用新型的优点在于:

  本实用新型利用球体阀控制进流管的开启或关闭,减少发生垢物堆积或产 生结晶体,且经由阀盖板进入清理该进流管的内部,清除该进流管内的积垢物、 悬浮固体物或结晶体,解决了习知流体化床结晶废水处理设备的散水器堵塞的 问题。
